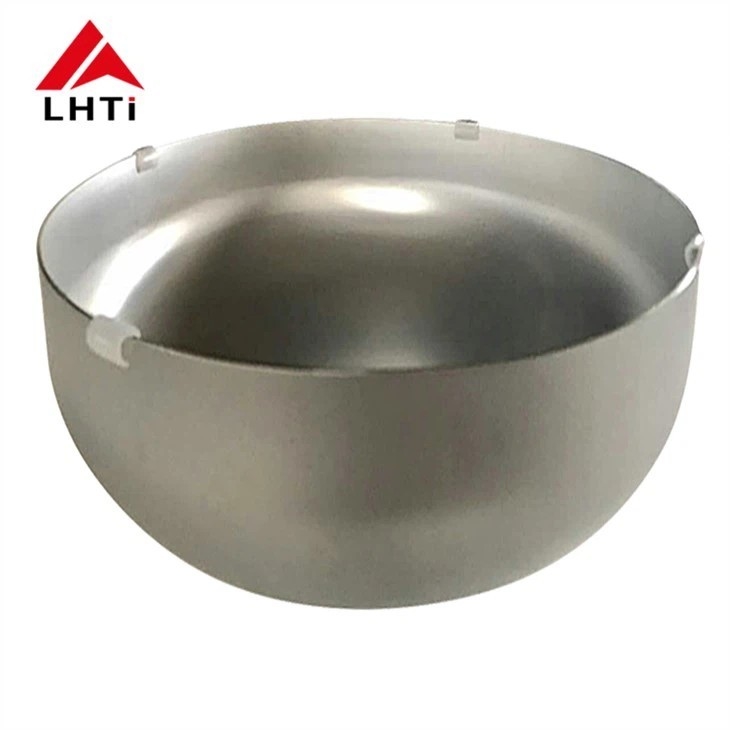

Τιτανίου Ημισφαιρικό κεφαλικό πιάτο Σχήμα 5 Στάσης 7 Ti Τιτανίου εξοπλισμός

Τιτανίου Ημισφαιρικό κεφαλικό πιάτο Σχήμα 5 Στάσης 7 Ti Τιτανίου εξοπλισμός

Η κεφαλή του δοχείου αναφέρεται στο στοιχείο που χρησιμοποιείται για να κλείσει το τέλος του δοχείου, έτσι ώστε το εσωτερικό και το εξωτερικό

Τα μέσα είναι απομονωμένα, γνωστά επίσης ως ημισφαιρικά κεφάλια/τελος πιάτου/Ελλειπτικό Τέλος πιάτου.

Σύμφωνα με το σχήμα της επιφάνειας του κεφαλιού, μπορεί να διαιρεθεί σε κυκλική

σχήμα, κωνικό σχήμα, επίπεδο σχήμα και συνδυασμένο σχήμα.

Ορισμένα κύλινδροι αερίου χρησιμοποιούν κυψέλες προς τα μέσα

συνδυασμένη κατώτερη κεφαλή, η οποία μπορεί όχι μόνο να εξασφαλίσει αντοχή, αλλά και να ανταποκριθεί στις ανάγκες ασφαλούς χρήσης.

Ένα κεφάλι είναι ένα μέρος ενός δοχείου που συγκολλείται στον κύλινδρο Σύμφωνα με διαφορετικά γεωμετρικά σχήματα, μπορεί να είναι

χωρίζονται σε σφαιρικό, οβάλ, δίσκο, σφαιρικό στέμμα, κωνικό κέλυφος και κάλυμμα, μεταξύ των οποίων σφαιρικό, οβάλ, δίσκο και

Οι σφαιρικές κεφαλές στέμματος αναφέρονται συλλογικά ως κυψέλες κεφαλές.

Χρησιμοποιείται για όλα τα είδη εξοπλισμού εμπορευματοκιβωτίων, όπως δεξαμενή αποθήκευσης, εναλλάκτης θερμότητας,

πύργος, αντιδραστήρας, λέβητα και εξοπλισμός διαχωρισμού κλπ.

(Κεφαλή δίσκου από τιτάνιο) DIN28013:

Οι κεφαλές πιάτων από τιτάνιο χρησιμοποιούνται ευρέως σε βιομηχανίες που απαιτούν υλικά υψηλής απόδοσης, ανθεκτικά στη διάβρωση για να χειριστούν ακραίες συνθήκες.όπως η εξαιρετική αναλογία δύναμης προς βάρος, αντοχή στη διάβρωση (ειδικά σε επιθετικά περιβάλλοντα) και αντοχή σε υψηλές θερμοκρασίες, το καθιστούν ιδανικό για μια ποικιλία κρίσιμων εφαρμογών.Παρακάτω παρατίθενται οι βασικοί τομείς όπου τα κεφάλια πιάτων τιτανίου χρησιμοποιούνται συνήθως:

1- Υπό πίεση δοχεία

Οι κεφαλές πιάτων από τιτάνιο χρησιμοποιούνται ευρέως σε δοχεία υπό πίεση λόγω της ανώτερης αντοχής, αντοχής και ικανότητάς τους να αντέχουν τόσο σε υψηλές πιέσεις όσο και σε σκληρά περιβάλλοντα.Αυτά τα αγγεία υπό πίεση συχνά αποθηκεύουν υγρά, αέρια ή χημικά υπό υψηλή πίεση, και η κεφαλή του δίσκου από τιτάνιο παρέχει μια αξιόπιστη, αδιάβροχη σφραγίδα.

• Εφαρμογή: Χρησιμοποιείται σε βιομηχανίες όπως η πετροχημική, η πυρηνική ενέργεια και η αποθήκευση βιομηχανικού αερίου.

2. Έρευνα πετρελαίου

Στην εξερεύνηση πετρελαίου, οι κεφαλές πιάτων από τιτάνιο χρησιμοποιούνται σε διάφορους εξοπλισμούς που εκτίθενται σε περιβάλλον υψηλής πίεσης, όπως υπεράκτιες πετρελαϊκές πλατφόρμες και υποθαλάσσιος εξοπλισμός.Η ικανότητα του τιτανίου να αντιστέκεται στη διάβρωση στο θαλάσσιο νερό, σε συνδυασμό με την αντοχή του, το καθιστά ιδανικό υλικό για εφαρμογές έρευνας πετρελαίου.

• Εφαρμογή: Χρησιμοποιείται σε υποθαλάσσιους αγωγούς, προληπτικούς μηχανισμούς εκρήξεως και σε άλλους εξοπλισμούς υψηλής πίεσης.

3. Έρευνα φυσικού αερίου

Παρόμοια με την εξερεύνηση πετρελαίου, η εξερεύνηση αερίου απαιτεί εξοπλισμό που μπορεί να αντιμετωπίσει ακραία πίεση και να αντισταθεί στη διάβρωση από αέρια όπως το θειικό υδρογόνο (H2S) και το διοξείδιο του άνθρακα (CO2).Οι κεφαλές πιάτων από τιτάνιο είναι ιδανικές για το σκοπό αυτό., εξασφαλίζοντας τη δομική ακεραιότητα των συστημάτων αποθήκευσης και μεταφοράς αερίου.

• Εφαρμογή: Συνήθως σε δοχεία αποθήκευσης αερίου, συμπιεστές και εγκαταστάσεις επεξεργασίας αερίου.

4. Ανταλλάκτες θερμότητας

Σε ανταλλακτές θερμότητας, τα κεφάλια πιάτων από τιτάνιο χρησιμοποιούνται συχνά για την σφράγιση των άκρων των ανταλλακτών.Η αντοχή του σε διάβρωση και η υψηλή θερμική αγωγιμότητα του τιτανίου το καθιστούν κατάλληλο για εφαρμογές μεταφοράς θερμότητας, ειδικά σε επιθετικά περιβάλλοντα όπως θαλάσσιες εφαρμογές, χημικές επεξεργασίες και εγκαταστάσεις αφαλάτωσης.

• Εφαρμογή: Χρησιμοποιείται σε ανταλλακτές θερμότητας και χημικούς αντιδραστήρες που ψύνονται με θαλασσινό νερό.

5. Παραγωγή ενέργειας

Οι εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας, ιδίως εκείνες που χρησιμοποιούν ατμό ή πυρηνική ενέργεια, απαιτούν δοχεία υπό πίεση και συναφή εξαρτήματα που μπορούν να αντέξουν υψηλές θερμοκρασίες και πιέσεις.Οι κεφαλές των πιάτων από τιτάνιο παρέχουν έναν αξιόπιστο μηχανισμό σφράγισης, εξασφαλίζοντας τον ασφαλή περιορισμό των υγρών και των αερίων υπό αυτές τις συνθήκες.

• Εφαρμογή: Βρίσκεται σε λέβητες, ατμογεννήτριες και πυρηνικούς αντιδραστήρες.

6Χημική επεξεργασία

Η βιομηχανία χημικής επεξεργασίας συχνά περιλαμβάνει διαβρωτικά χημικά και ακραίες θερμοκρασίες.Εξαιρετική αντοχή σε όξινες και καυστικές χημικές ουσίες.

• Εφαρμογή: Χρησιμοποιείται σε χημικούς αντιδραστήρες, δεξαμενές αποθήκευσης και δοχεία ανάμειξης.

7Απολάμωση

Οι διαδικασίες αφαλάτωσης, οι οποίες μετατρέπουν το θαλασσινό νερό σε γλυκό νερό, συνεπάγονται σημαντική έκθεση σε διαβρωτικά αλμυρά νερά και περιβάλλοντα υψηλής πίεσης.Το τιτάνιο είναι εξαιρετικά ανθεκτικό στη διάβρωση από το αλμυρό νερό, καθιστώντας το ιδανικό υλικό για εξοπλισμό αφαλάτωσης, συμπεριλαμβανομένων δοχείων πίεσης, ανταλλακτών θερμότητας και αντλιών.

• Εφαρμογή: Χρησιμοποιείται σε μονάδες αντίστροφης όσμωσης, εξατμιστές και εγκαταστάσεις αφαλάτωσης.

8. Επεξεργασία νερού

Οι κεφαλές πιάτων από τιτάνιο χρησιμοποιούνται σε εγκαταστάσεις επεξεργασίας νερού, όπου βοηθούν στη διαχείριση της αποθήκευσης και του διήθησης του νερού, ιδιαίτερα σε σκληρές συνθήκες που περιλαμβάνουν όξινο ή αλκαλικό νερό.Η ανθεκτικότητα του τιτανίου στη διάβρωση και την κλίμακα το καθιστά βέλτιστη επιλογή τόσο για εφαρμογές επεξεργασίας πόσιμου νερού όσο και λυμάτων.

• Εφαρμογή: Χρησιμοποιείται σε δεξαμενές διήθησης, αντιδραστήρες επεξεργασίας και δοχεία υπό πίεση.

Διαδικασίες παραγωγής για κεφαλές δοχείων από τιτάνιο

Η παραγωγή κεφαλών πιάτων από τιτάνιο περιλαμβάνει αρκετά κρίσιμα βήματα για να διασφαλιστεί ότι το υλικό πληροί τις αυστηρές απαιτήσεις αντοχής, αντοχής στη διάβρωση και επιφάνειας.Εδώ είναι μια αναλογία της διαδικασίας παραγωγής.:

Αρχική παραγωγή πλακών από τιτάνιο ή πλακέτες από χαλύβδινο

• Διαδικασία: Η παραγωγή ξεκινά με τη δημιουργία πλακών από τιτάνιο ή πλακών από χάλυβα, οι οποίες σχηματίζονται σε κεφαλές πιάτων.Αυτές οι πλάκες είναι είτε καθαρό τιτάνιο είτε κράματα τιτανίου και μπορεί επίσης να περιλαμβάνουν επένδυση με άλλα μέταλλα για βελτιωμένες ιδιότητες.
• Επιθεώρηση: Οι αρχικές πλάκες ελέγχονται για τυχόν ελαττώματα στο υλικό, όπως ρωγμές, ασυνέπειες ή ακαθαρσίες.

Καθαρισμός και άλεση επιφάνειας πλάκας

• Διαδικασία: Οι επιφάνειες των πλακών τιτανίου καθαρίζονται προσεκτικά για να αφαιρεθούν οξείδωση, λίπος ή άλλα μολυσματικά.οι επιφάνειες αλείφονται σε ομαλό φινίρισμα για να προετοιμαστούν για τη διαδικασία σχηματισμού.

Προστασία της γούνας και βαφή

• Διαδικασία: Εφαρμόζεται προστατευτική επικάλυψη στην πλάκα για να αποφευχθεί οποιαδήποτε βλάβη κατά τη διαδικασία σχηματισμού και χειρισμού.μπορεί να εφαρμόζεται χρώμα για την παροχή περαιτέρω αντοχής στη διάβρωση ή για αισθητικούς σκοπούς.

Σχηματισμός (σχηματισμός σε θερμό ή κρύο)

• Διαδικασία: Η πλάκα τιτανίου σχηματίζεται στη συνέχεια σε σχήμα πιάτου, είτε με θερμό σχηματισμό (σε αυξημένες θερμοκρασίες για την αύξηση της πλαστικότητας) είτε με ψυχρό σχηματισμό (σε θερμοκρασία δωματίου).Αυτή η διαδικασία διαμορφώνει την πλάκα στην επιθυμητή διαμόρφωση κεφαλής πιάτου, η οποία μπορεί να είναι ημισφαιρική, ελλειπτική ή κωνική.

Προετοιμασία για Κόψιμο και Σκόρπιση

• Διαδικασία: Αφού σχηματιστεί, το κεφάλι του πιάτου προετοιμάζεται για κοπή.

Κουρούλια

• Διαδικασία: Η απομάκρυνση περιλαμβάνει την βύθιση της κεφαλής του πιάτου από τιτάνιο σε ένα λουτρό οξέος για να αφαιρεθεί οποιαδήποτε κλίμακα, στρώμα οξειδίου ή μόλυνση που σχηματίζεται κατά τη διάρκεια της διαδικασίας σχηματισμού και συγκόλλησης.Αυτό το βήμα εξασφαλίζει το κεφάλι πιάτο έχει μια καθαρή επιφάνεια για περαιτέρω επεξεργασία.

Δοκιμές UT & PT

• Διαδικασία: Διεξάγονται δοκιμές υπερήχων (UT) και δοκιμές διείσδυσης (PT) για τον εντοπισμό τυχόν εσωτερικών ή επιφανειακών ελαττωμάτων, αντίστοιχα.Αυτές οι μη καταστροφικές μεθόδους δοκιμής εξασφαλίζουν τη δομική ακεραιότητα της κεφαλής της δίσκης από τιτάνιο.

Επεξεργασία επιφάνειας όπως ζητείται

• Διαδικασία: Εάν απαιτείται ειδική επιφάνεια (π.χ. υψηλής λάμψης ή σατέν), γίνεται γυάλωση για να επιτευχθεί η επιθυμητή εμφάνιση και ομαλότητα.Αυτό ενισχύει επίσης την αντοχή στη διάβρωση της επιφάνειας.

Τελική επιθεώρηση

• Διαδικασία: Διεξάγεται τελική επιθεώρηση για να εξασφαλιστεί ότι η κεφαλή του δίσκου από τιτάνιο πληροί όλες τις καθορισμένες απαιτήσεις, συμπεριλαμβανομένων των διαστάσεων, των προτύπων ποιότητας και των κριτηρίων απόδοσης.Οποιαδήποτε ελαττώματα ή αποκλίσεις αντιμετωπίζονται πριν προχωρήσουν στο επόμενο στάδιο.

Συσκευή

• Η συσκευασία προστατεύει τις κεφαλές από ζημιές κατά τη μεταφορά,διασφάλιση ότι φτάνουν στην εγκατάσταση σε εξαιρετική κατάσταση.

Χρησιμοποιήσεις ελλειπτικών κεφαλών από τιτάνιο:

Τα υλικά των ελλειπτικών κεφαλιών:Η κεφαλή πιάτου μπορεί να κατασκευαστεί από διάφορα υλικά ανάλογα με το υλικό του

Για παράδειγμα, χάλυβα άνθρακα (A3, 20#, Q235, Q345B, 16Mn κλπ.), ανοξείδωτο χάλυβα (304, 321,

304L,316, 316L κλπ.), κράμα χάλυβα (15Mo3 15CrMoV 35CrMoV 45CrMo), μη σιδηρούχα μέταλλα (αλουμίνιο, τιτάνιο,

χαλκό,Το υλικό πρέπει να είναι το ίδιο με αυτό της συσκευής.Ειδικευόμαστε σε

Τιτανίου ημισφαιρικές κεφαλές.

Τύποι συγκόλλησης για κεφαλές πιάτων

Τα κεφάλια πιάτων συνήθως συγκολλούνται στο κυλινδρικό σώμα ενός δοχείου πίεσης και ανάλογα με το σχέδιο, υπάρχουν δύο κοινές μορφές μεθόδων συγκόλλησης:

1. Ζυθοποιία οπίσθιας:

   • Εδώ οι άκρες της κεφαλής του πιάτου και του κυλινδρικού σώματος ευθυγραμμίζονται και συγκολλούνται κατά μήκος της περιφέρειάς τους.

2. Διάταξη:

   • Σε αυτόν τον τύπο, το κεφάλι τοποθετείται σε μια πρίζα στο τέλος του κυλίνδρου και η σύνδεση γίνεται με συγκόλληση της εξωτερικής περιφέρειας της πρίζας.Η μέθοδος αυτή χρησιμοποιείται συχνότερα για δοχεία μικρότερης διαμέτρου ή συστήματα χαμηλής πίεσης.

Προδιαγραφές κεφαλών από τιτάνιο:

Χημική σύνθεση

Μηχανικές ιδιότητες
