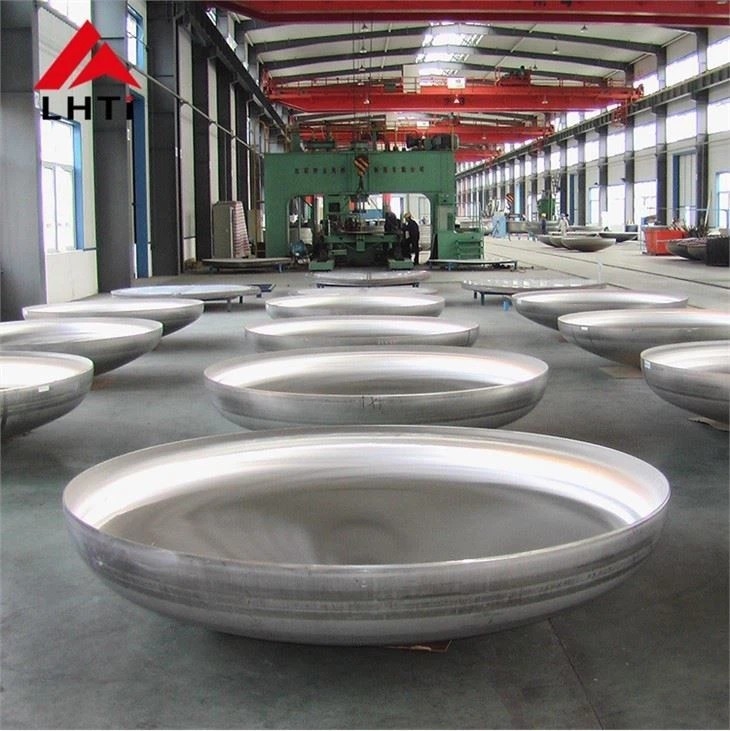

Εξοπλισμός από τιτάνιο Gr1 Gr2 Τιτάνιο Ημισφαιρικό κεφαλικό εξοπλισμό με σχήμα πιάτου

Εξοπλισμός από τιτάνιο Gr1 Gr2 Τιτάνιο Ημισφαιρικό κεφαλικό εξοπλισμό με σχήμα πιάτου

Η κεφαλή του δίσκου (ή το καπάκι του τερματισμού) είναι ένα βασικό συστατικό που χρησιμοποιείται σε δοχεία πίεσης, αντιδραστήρες, λέβητες, δεξαμενές αποθήκευσης και παρόμοιο εξοπλισμό.απομόνωση των εσωτερικών μέσων από το εξωτερικό περιβάλλονΟι κεφαλές των πιάτων είναι κρίσιμες για τη διατήρηση της δομικής ακεραιότητας και της ασφάλειας αυτών των αγγείων αντέχοντας στην εσωτερική πίεση και τις εξωτερικές δυνάμεις.

Τύποι κεφαλών πιάτων

Οι κεφαλές πιάτων έχουν διάφορα σχήματα, το καθένα από τα οποία επιλέγεται με βάση τις συγκεκριμένες απαιτήσεις εφαρμογής.

1. Εμισφαιρικές κεφαλές:

   • Σχήμα: Ένα τέλειο ημισφαίριο, η ημισφαιρική κεφαλή παρέχει βέλτιστη κατανομή της πίεσης και θεωρείται το πιο αποτελεσματικό σχήμα της κεφαλής από την άποψη της χρήσης υλικού υπό εσωτερική πίεση.
   • Χρήση: Συχνή σε εφαρμογές υψηλής πίεσης όπως αντιδραστήρες, δοχεία πίεσης και λέβητες.

2. Ελλειπτικές κεφαλές πιάτων:

   • Σχήμα: Πρόκειται για ένα κεφάλι με ελλειπτική καμπυλότητα. Προσφέρει ισορροπία μεταξύ αντοχής και χρήσης υλικού και χρησιμοποιείται συχνά σε εφαρμογές που απαιτούν μέτρια αντοχή στην πίεση.
   • Χρήση: Κατάλληλο για δεξαμενές αποθήκευσης μεσαίας πίεσης, ανταλλακτές θερμότητας και αντιδραστήρες.

3. Κονβές κεφαλές:

   • Σχήμα: Οι κυψελώδεις κεφαλές έχουν στρογγυλή, εξωτερική καμπυλότητα.
   • Χρήση: Αυτά τα κεφάλια χρησιμοποιούνται συχνά σε κυλίνδρους αερίου, λέβητες, χημικούς αντιδραστήρες και παρόμοια δοχεία πίεσης, όπου η κυψελώδης σχεδίαση μπορεί να βοηθήσει στην αποτελεσματική κατανομή της εσωτερικής πίεσης.

4. Σφαιρικές κορυφαίες κεφαλές:

   • Σχήμα: Το σφαιρικό στέμμα είναι μέρος μιας σφαίρας και συνήθως χρησιμοποιείται για την ελαχιστοποίηση της χρήσης υλικού παρέχοντας τη βέλτιστη αντοχή.
   • Χρήση: Αυτός ο τύπος είναι προτιμώμενος για συστήματα υψηλής πίεσης όπου είναι απαραίτητο το ελάχιστο πάχος και η αποτελεσματική κατανομή της πίεσης.

5. Κωνικές κεφαλές:

   • Σχήμα: Η κωνική κεφαλή έχει κωνικό σχήμα που χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν σταδιακή μετάβαση μεταξύ του κυλινδρικού μέρους του δοχείου και του θόλου του δοχείου.
   • Χρήση: Συνήθως χρησιμοποιείται σε εξοπλισμό διαχωρισμού, ανταλλακτές θερμότητας και λέβητες.

6. Πλατεία κεφαλές:

   • Σχήμα: Οι κεφαλές αυτές έχουν επίπεδο σχήμα, χρησιμοποιούνται γενικά σε εφαρμογές χαμηλής πίεσης όπου το δοχείο δεν χρειάζεται να αντέξει σημαντική εσωτερική πίεση.
   • Χρήση: Χρησιμοποιείται σε δεξαμενές αποθήκευσης, συστήματα αγωγών και ορισμένους ανταλλακτές θερμότητας.

Τύποι συγκόλλησης για κεφαλές πιάτων

Τα κεφάλια πιάτων συνήθως συγκολλούνται στο κυλινδρικό σώμα ενός δοχείου πίεσης και ανάλογα με το σχέδιο, υπάρχουν δύο κοινές μορφές μεθόδων συγκόλλησης:

1. Ζυθοποιία οπίσθιας:

   • Εδώ οι άκρες της κεφαλής του πιάτου και του κυλινδρικού σώματος ευθυγραμμίζονται και συγκολλούνται κατά μήκος της περιφέρειάς τους.

2. Επεξεργασία με συγκόλληση πρίζων:

   • Σε αυτόν τον τύπο, το κεφάλι τοποθετείται σε μια πρίζα στο τέλος του κυλίνδρου και η σύνδεση γίνεται με συγκόλληση της εξωτερικής περιφέρειας της πρίζας.Η μέθοδος αυτή χρησιμοποιείται συχνότερα για δοχεία μικρότερης διαμέτρου ή συστήματα χαμηλής πίεσης.

Εφαρμογές των κεφαλιών πιάτων

Οι κεφαλές πιάτων χρησιμοποιούνται σε διάφορες βιομηχανίες και εφαρμογές που απαιτούν περιορισμό πίεσης ή διαχωρισμό εσωτερικών και εξωτερικών μέσων:

• Τάγματα αποθήκευσης
  Χρησιμοποιείται για να σφραγίζει τα άκρα των δεξαμενών που αποθηκεύουν υγρά, αέρια ή χημικά υπό πίεση.

• Μεταλλουργοί θερμότητας:
  Βρίσκονται σε συστήματα που μεταφέρουν θερμότητα μεταξύ υγρών, τα κεφάλια βοηθούν στο κλείσιμο των άκρων των ανταλλακτών θερμότητας διατηρώντας την ακεραιότητα της πίεσης.

• Καυστήρες:
  Στα λέβητα με ατμό, οι κεφαλές πιάτων εξασφαλίζουν ότι η πίεση και η θερμότητα περιορίζονται στο σύστημα.

• Πυρηνικοί αντιδραστήρες:
  Χρησιμοποιείται σε χημικούς αντιδραστήρες, πυρηνικούς αντιδραστήρες και άλλα δοχεία αντίδρασης, όπου η πίεση και η ασφάλεια είναι κρίσιμες.

• Εξοπλισμός διαχωρισμού:
  Βρίσκεται σε συστήματα φιλτραρίσματος και διαχωρισμού όπου είναι απαραίτητο ο περιορισμός υγρών και αερίων υπό πίεση.

• Φιαλίδες αερίου:
  Οι κυψέλες αερίου χρησιμοποιούνται συχνά για την κατασκευή κυψελών αερίου, οι οποίες αποθηκεύουν αέρια υπό πίεση.

Τα πλεονεκτήματα των κεφαλών πιάτων

• Δύναμη και αποτελεσματικότητα:
  Τα κυψελώδη κεφάλια (ειδικά ημισφαιρικά) είναι εξαιρετικά αποτελεσματικά όσον αφορά την αναλογία αντοχής προς βάρος.μειώνοντας την πιθανότητα αποτυχίας και επιτρέποντας τη χρήση λεπτότερων υλικών, η οποία μπορεί να μειώσει το κόστος.

• Ασφάλεια:
  Ο σχεδιασμός των κεφαλών πιάτων είναι κρίσιμος για να εξασφαλιστεί ότι η εσωτερική πίεση ενός αγγείου περιορίζεται με ασφάλεια, αποτρέποντας επικίνδυνες διαρροές ή ρωγμές.

• Πολυδιάστατη:
  Τα κεφάλια πιάτων έχουν διάφορα σχήματα και μεγέθη για να καλύπτουν τις ανάγκες διαφορετικών βιομηχανιών και εφαρμογών, καθιστώντας τα ευπροσάρμοστα συστατικά στο σχεδιασμό δοχείων πίεσης.

• Προσαρμογή:
  Τα κεφάλια πιάτων μπορούν να σχεδιαστούν προσαρμοσμένα σε συγκεκριμένες συνθήκες λειτουργίας, όπως θερμοκρασία, πίεση και τύπος μέσων μέσα στο δοχείο.Αυτό τα καθιστά προσαρμόσιμα σε εξαιρετικά εξειδικευμένες εφαρμογές.

Χημική σύνθεση

Μηχανικές ιδιότητες
