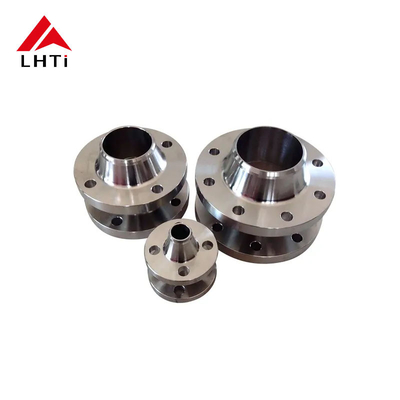

Ti Gr2 Gr5 Τιτάνιο ASME B16.5 Φλάνσες λαιμού συγκόλλησης WNRF τάξης 150 Σηγαριασμένη όψη για αγωγούς

ASME B16.5 Τάξη 150 Gr1, Gr2 Σωλήνες με ανυψωμένη όψη WNRF

Στα σύγχρονα συστήματα αγωγών, η ποιότητα και η απόδοση των φλάντζων και των φλάντζων διασκευών διαδραματίζουν ζωτικό ρόλο για τη διασφάλιση της ακεραιότητας και της μακροζωίας ολόκληρου του συστήματος.Ένα από τα πιο συχνά χρησιμοποιούμενα πρότυπα για τα στοιχεία αυτά είναιΑΣΜΕ Β16.5Το πρότυπο αυτό είναι απαραίτητο για να το κατανοήσουν και να το εφαρμόσουν οι μηχανικοί, οι κατασκευαστές και οι σχεδιαστές έργων.καθώς εξασφαλίζει συμβατότητα και ασφάλεια σε διάφορες βιομηχανικές εφαρμογέςΣ' αυτό το άρθρο, θα ερευνήσουμεΦλάντζες από τιτάνιο Gr1 και Gr2, με επίκεντροΕπικαιροποιημένες φλέβες λαιμού με συγκόλληση προσώπου (RFWN)μεΤάξη 150Διορισμός πίεσης.

1.Σύνοψη του προτύπου ASME B16.5

Το πρότυπο ASME B16.5 περιγράφει τις απαιτήσεις σχεδιασμού, διαστάσεων, υλικών και δοκιμών για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες.1/2" έως 24"Το σύστημα αυτό καλύπτει ένα ευρύ φάσμα τάξεων πίεσης, συμπεριλαμβανομένης της τάξης 150, η οποία είναι μία από τις πιο κοινές κατηγορίες για εφαρμογές χαμηλής πίεσης.

2.Προδιαγραφές υλικού: Τιτάνιο βαθμού 1 και 2

Τα δύο υλικά που καθορίζονται στο παρόν πρότυπο για συστήματα σωλήνων υψηλών επιδόσεων είναι:Τάξη 1καιΑξία 2Το τιτάνιο είναι ευνοημένο για την εξαιρετική σχέση αντοχής προς βάρος, αντοχή στη διάβρωση και αντοχή σε υψηλές θερμοκρασίες.καθιστώντας το ιδανικό για απαιτητικά περιβάλλοντα όπως θαλάσσια και χημικές βιομηχανίες.

Κατηγορία 1 Τιτάνιο (εμπορικά καθαρό Τιτάνιο)

• Αντίσταση στη διάβρωση: Εξαιρετική, ειδικά σε ουδέτερα ή ελαφρώς διαβρωτικά περιβάλλοντα.
• Δυνατότητα συγκόλλησης: Εύκολο συγκόλλημα με τυποποιημένες τεχνικές.
• Δύναμη: Κατώτερη από την κατηγορία 2, αλλά εξακολουθεί να προσφέρει εξαιρετικές επιδόσεις στις περισσότερες εφαρμογές.

Τιτανίου κλάσης 2

• Αντίσταση στη διάβρωση: Υψηλότερη αντοχή στη διάβρωση, ειδικά στο θαλάσσιο νερό και σε όξινα περιβάλλοντα.
• Δύναμη: Δυνατότερη από την κατηγορία 1, παρέχοντας υψηλότερες επιδόσεις σε εφαρμογές έντασης.
• Εφαρμογές: Ιδανικό για χημική επεξεργασία, αφαλάτωση και άλλα επιθετικά περιβάλλοντα.

3.Επικαιροποιημένες φλέβες λαιμού από συγκόλληση προσώπου (WNRF)

ΗΕπικαιροποιημένες φλέβες λαιμού με συγκόλληση προσώπου (RFWN)Η σχεδίαση των σωλήνων είναι ευρέως χρησιμοποιημένη στα συστήματα σωληνώσεων λόγω της εξαιρετικής τους απόδοσης σφράγισης και της υψηλής αντοχής τους.Σηκωμένο πρόσωποδημιουργεί μια βέλτιστη επιφάνεια σφράγισης όταν συνδυάζεται με συμπίεση.Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές όπου η φλάντσα πρέπει να αντέχει σε υψηλές πιέσεις ή όπου η διαρροή θα μπορούσε να οδηγήσει σε βλάβη του συστήματος.

• Βασικά χαρακτηριστικά των φλάντζων RFWN:
  • Ανυψωμένο πρόσωπο: Μικρή επιφάνεια που ανυψώνεται πάνω από το σώμα της φλάντζης που επιτρέπει καλύτερη σφράγιση με συμπίεση.
  • Σέλος συγκόλλησης: Ένας μακρύς λαιμός που μεταβαίνει σταδιακά από τη φλάντσα στον σωλήνα, παρέχοντας μια ισχυρή σύνδεση και ενισχύοντας τη συνολική αντοχή της άρθρωσης.

Διάταξη πίεσης κλάσης 150

Οι φλάντζες κλάσης 150 είναι σχεδιασμένες για εφαρμογές χαμηλής πίεσης, με μέγιστη ονομαστική πίεση150 psiΧρησιμοποιούνται συνήθως σε συστήματα όπου η πίεση είναι σχετικά χαμηλή και η εστίαση είναι στην αξιοπιστία και την πρόληψη διαρροών.

4.Διάμετροι των φλάντζων λαιμού ζυγισμένων με ανυψωμένο πρόσωπο της κλάσης 150 (RFWN)

Παρακάτω παρουσιάζεται ένας πίνακας που περιγράφει τις διαστάσεις γιαΤάξη 150 Σημαντικές φλέβες λαιμούόπως ορίζεται από την ASME B16.5:

5.Η διαδικασία κατασκευής των φλάντζων από τιτάνιο

Οι φλάντζες τιτανίου, ειδικά τα κράματα Gr1 και Gr2, υποβάλλονται σε διάφορα κρίσιμα στάδια κατασκευής για να διασφαλιστεί η ποιότητα και η αξιοπιστία τους.

• Επιλογή υλικού: Επιλογή της κατάλληλης ποιότητας τιτανίου (Gr1 ή Gr2) με βάση την εφαρμογή.
• Σχηματισμός: Οι σφραγίδες τιτανίου θερμαίνονται και σχηματίζονται σε σχήματα φλάντζας με τεχνικές σφυρηλασίας ή χύτευσης.
• Επεξεργασία: Η επεξεργασία με ακρίβεια γίνεται για να διασφαλίζεται η ακρίβεια των διαστάσεων, συμπεριλαμβανομένων της ανυψωμένης επιφάνειας και των τρυπών του βρόχου.
• Θερμική επεξεργασία: Τόσο τα κράματα τιτανίου κλάσης 1 όσο και τα κράματα τιτανίου κλάσης 2 υποβάλλονται σε θερμικές επεξεργασίες για τη βελτίωση των μηχανικών τους ιδιοτήτων.
• Τελεία επιφάνειας: Οι φλάντζες γυαλίζονται για να εξασφαλίζεται ομαλό φινίρισμα, ειδικά στην ανυψωμένη επιφάνεια, ώστε να βελτιωθεί η απόδοση σφράγισης.
• Επιθεώρηση και δοκιμές: Κάθε φλάντζο υποβάλλεται σε αυστηρό έλεγχο ποιότητας, συμπεριλαμβανομένης της οπτικής επιθεώρησης, των ελέγχων διαστάσεων και των μη καταστροφικών δοκιμών για να διασφαλιστεί ότι δεν υπάρχουν εσωτερικά ελαττώματα.

6.Εφαρμογές φλάντζων από τιτάνιο βαθμίδας 1 και 2

Οι φλέβες από τιτάνιο χρησιμοποιούνται σε μια ευρεία ποικιλία βιομηχανιών, συμπεριλαμβανομένων:

• Ναυτιλιακή βιομηχανία: Για εφαρμογές όπου η αντοχή στη διάβρωση στο θαλάσσιο νερό είναι κρίσιμη.
• Χημική επεξεργασία: Για αγωγούς που χειρίζονται επιθετικές χημικές ουσίες και οξέα.
• Αεροδιαστημική: Σε περιβάλλοντα όπου απαιτούνται υψηλές αναλογίες αντοχής προς βάρος.
• Ηλεκτρικοί σταθμοί: Για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.

Συμπέρασμα:

Ειδικότερα, φλάντζες για σωλήνες από τιτάνιο ASME B16.5 Gr1 και Gr2Επικαιροποιημένες φλέβες λαιμού με συγκόλληση προσώπου (RFWN)μεΔυναμικό πίεσης κλάσης 150Το υλικό, τα χαρακτηριστικά του σχεδιασμού, η ποιότητα και η αντοχή είναι απαραίτητα για τα συστήματα αγωγών χαμηλής πίεσης.και οι διαδικασίες κατασκευής εξασφαλίζουν ότι αυτές οι φλάντζες παρέχουν μια μακροχρόνια, υψηλής απόδοσης σύνδεση σε δύσκολα περιβάλλοντα.

Ακολουθώντας τα πρότυπα ASME B16.5,Οι μηχανικοί και οι κατασκευαστές μπορούν να εξασφαλίσουν ότι τα συστήματά τους πληρούν τα απαιτούμενα κριτήρια απόδοσης, διατηρώντας παράλληλα την ασφάλεια και τη αντοχή σε μια ποικιλία βιομηχανικών εφαρμογών.
