ASTM B381 Βαθμός 2 Βαθμός 5 Βαθμός 7 Φλάντζες τιτανίου ASTM Φλάντζες πλακέτας τιτανίου

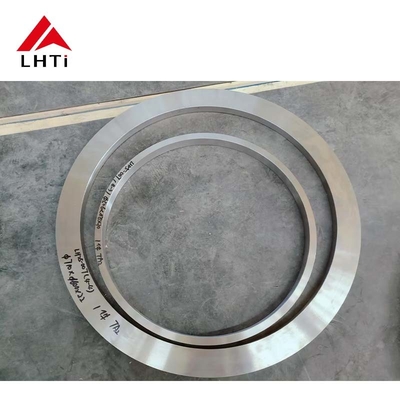

ASTM B381 Τάξη 2 Τάξη 5 Τάξη 7 Τιτανίου Flanges ASTM Πλάκα Flange Σηκωμένο πρόσωπο Τιτανίου για συστήματα σωλήνων

Οι φλάντζες τιτανίου είναι βασικά βιομηχανικά εξαρτήματα που χρησιμοποιούνται ευρέως σε εφαρμογές που απαιτούν τη σύνδεση και τη σφράγιση σωλήνων ή εξοπλισμού.,Οι φλάντζες από τιτάνιο είναι κατασκευασμένες από μέταλλο τιτανίου και προσφέρουν εξαιρετική αντοχή, ελαφρύτητα,και εξαιρετική αντοχή στη διάβρωση, καθιστώντας τους την προτιμώμενη επιλογή σε εφαρμογές που απαιτούν υψηλή αντοχή, ελαφριά υλικά και ανώτερη απόδοση σε ακραία περιβάλλοντα.Οι φλάντζες από τιτάνιο χρησιμοποιούνται κυρίως στην αεροδιαστημική βιομηχανία, χημικής επεξεργασίας, πετρελαίου και φυσικού αερίου, και ιατρικών τομέων, με ιδιαίτερη έμφαση στην αεροδιαστημική, χημική, πετρελαίου και φυσικού αερίου, και βιοϊατρικές εφαρμογές.

Τυποποιημένη προδιαγραφή φλάντζων τιτανίου

Επικεφαλίδες από τιτάνιο ASTM B381

Πλακέτες και φλάντζες

Πιστοποιητικά δοκιμής για φλάντζες σωλήνων από τιτάνιο:

Πιστοποιητικό δοκιμής του κατασκευαστή σύμφωνα με το πρότυπο EN 10204/3.1B:

• Το πιστοποιητικό αυτό δηλώνει ότι οι φλάντζες σωλήνων από τιτάνιο έχουν υποβληθεί σε δοκιμή και επαλήθευση σύμφωνα με το πρότυπο EN 10204/3.1B.Πιστοποίηση 1Β σημαίνει ότι το υλικό έχει υποβληθεί σε δοκιμή από τον κατασκευαστή και τα αποτελέσματα των δοκιμών βασίζονται στην ίδια επιθεώρηση και δοκιμή του κατασκευαστή., η οποία παρέχεται στον αγοραστή.

Πιστοποιητικό πρώτων υλών:

• Το παρόν έγγραφο επιβεβαιώνει ότι οι πρώτες ύλες που χρησιμοποιούνται για την κατασκευή των φλάντζων σωλήνων από τιτάνιο πληρούν τις απαραίτητες χημικές και μηχανικές ιδιότητες σύμφωνα με τα ισχύοντα πρότυπα,διασφάλιση της ιχνηλασιμότητας του υλικού.

100% έκθεση ακτινογραφίας:

• Η έκθεση αυτή επιβεβαιώνει ότι οι φλάντζες σωλήνων τιτανίου έχουν υποβληθεί σε ακτινογραφία 100% (εξέταση ακτινογραφίας) για την ανίχνευση τυχόν εσωτερικών ελαττωμάτων, όπως ρωγμές, κενά ή εντάξεις.Διασφαλίζει τη δομική ακεραιότητα και την ποιότητα της φλάντζας.

Έκθεση επιθεώρησης τρίτου μέρους:

• Η έκθεση αυτή εκδίδεται από ανεξάρτητο τρίτο φορέα ελέγχου και επαληθεύει ότι οι φλάντζες έχουν υποβληθεί σε δοκιμές και πληρούν τις απαιτούμενες προδιαγραφές και πρότυπα.Οι επιθεωρήσεις τρίτων προσθέτουν ένα επιπλέον επίπεδο αξιοπιστίας και εμπιστοσύνης για τον αγοραστή.

EN 10204 3.1 Πιστοποιητικό:

• Το πιστοποιητικό EN 10204 3.1 παρέχει επαλήθευση ότι το προϊόν πληροί τις τεχνικές προδιαγραφές και τις απαιτούμενες μηχανικές ιδιότητες.Εξασφαλίζει ότι τα προϊόντα συμμορφώνονται με τα σχετικά ευρωπαϊκά πρότυπα και κανονισμούς.

Πρόσθετη απαίτηση: NACE MR 01075:

• Η NACE MR 01075 είναι ένα πρότυπο που δημοσιεύεται από την Εθνική Ένωση Μηχανικών Κορώσεως, το οποίο καθορίζει τις απαιτήσεις για τα υλικά που χρησιμοποιούνται σε οξέα περιβάλλοντα λειτουργίας.το παρόν πιστοποιητικό διασφαλίζει ότι οι φλάντζες σωλήνων τιτανίου είναι κατάλληλες για χρήση σε περιβάλλοντα με θειικό υδρογόνο (H2S), όπου η αντοχή στη διάβρωση είναι κρίσιμη.

Πιστοποιητικό περιεκτικότητας σε φερρίτη (εάν ζητηθεί):

• Σε ορισμένες εφαρμογές μπορεί να απαιτείται ειδική περιεκτικότητα σε φερρίτη για να εξασφαλιστεί η καταλληλότητα του υλικού για ορισμένες διαδικασίες ή περιβάλλοντα συγκόλλησης.Το πιστοποιητικό αυτό διασφαλίζει ότι η περιεκτικότητα σε φερρίτη πληροί τα απαιτούμενα πρότυπα..

Οι εφαρμογές των φλάντζων από τιτάνιο περιλαμβάνουν:

Αεροδιαστημική: Οι φλάντζες τιτανίου χρησιμοποιούνται ευρέως στην αεροδιαστημική βιομηχανία, ιδιαίτερα σε κινητήρες, αεροσκάφη και άλλα κρίσιμα συστήματα λόγω του ελαφρού βάρους, της αντοχής και της αντοχής στη διάβρωση.
Χημική επεξεργασία: Στα χημικά εργοστάσια, οι φλάντζες από τιτάνιο χρησιμοποιούνται για τη σύνδεση αντιδραστήρων, ανταλλακτών θερμότητας και συστημάτων αγωγών,καθώς μπορούν να αντέξουν υψηλές θερμοκρασίες και επιθετικά διαβρωτικά περιβάλλοντα.
Παραγωγή ηλεκτρικής ενέργειας: Οι φλάντζες από τιτάνιο χρησιμοποιούνται σε πυρηνικούς αντιδραστήρες, θερμικούς σταθμούς ηλεκτρικής ενέργειας, αεριοστροβίλους και άλλους εξοπλισμούς λόγω της εξαιρετικής αντοχής και αντοχής τους σε υψηλές θερμοκρασίες.
Πετρέλαιο και φυσικό αέριο: Στις υπεράκτιες γεωτρήσεις, στα διυλιστήρια και στα συστήματα αγωγών, οι φλάντζες από τιτάνιο είναι ιδανικές λόγω της αντοχής τους στη διάβρωση από το αλμυρό νερό και στην αντοχή σε υψηλές θερμοκρασίες.
Ιατρικές εφαρμογές: Οι φλάντζες τιτανίου χρησιμοποιούνται σε βιοϊατρικούς τομείς, όπως εμφυτεύματα, προσθετικά και χειρουργικές συσκευές, λόγω της βιοσυμβατότητας και της αντοχής τους στη διάβρωση του υγρού του σώματος.


Τα κοινά πρότυπα και προδιαγραφές για τις φλάντζες από τιτάνιο περιλαμβάνουν:

• Πρότυπα: ASTM B381, ASME SB381
• Μεγέθη: 1/2 ′′ έως 18 ′′
• Δείκτες πίεσης: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Τύποι επιφάνειας φλέβας: επίπεδης επιφάνειας (FF), ανυψωμένη επιφάνειας (RF), αλυσίδα τύπου αλυσίδας (RTJ)
• Αξιολογίες υλικών:
  • Τιτάνιο κλάσης 1 (CP Ti)
  • Κατηγορία 2 Τιτάνιο (CP Ti)
  • Κατηγορία 4 Τιτάνιο (Ti-0,25Pd)
  • Κατηγορία 5 Τιτάνιο (Ti-6Al-4V)
  • Κατηγορία 7 Τιτάνιο (Ti-0,15Pd)

Τα υλικά αυτά παρέχουν μια σειρά επιλογών με βάση την αντοχή, την αντοχή στη διάβρωση και την αντοχή στη θερμότητα, καλύπτοντας τις διαφορετικές ανάγκες διαφόρων βιομηχανιών.λόγω της εξαιρετικής τους απόδοσης σε ακραίες συνθήκεςΟι φλέβες τιτανίου ανταποκρίνονται στις πιο απαιτητικές απαιτήσεις απόδοσης, είτε σε συστήματα υψηλής πίεσης, είτε σε ιατρικά εμφυτεύματα, είτε σε υπεράκτιες γεωτρήσεις πετρελαίου.
