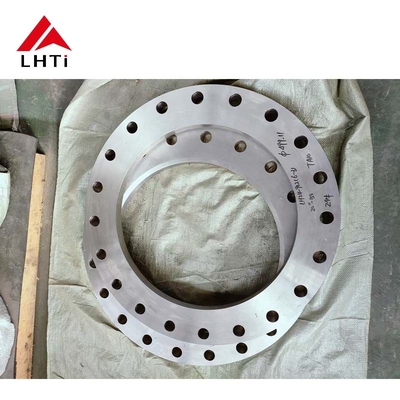

EN1092-01 Πλακέτες επιφάνειας Ευρωπαϊκό πρότυπο EN1092-01 Gr1 Gr5 Gr7 Titanium Plate Flange PN 5 PN 10 για συστήματα αγωγών

EN1092-01 Τυποποιημένες πλακέτες για αγωγούς

1- Εισαγωγή του προϊόντος:

Με τη συνεχή εξέλιξη της βιομηχανοποίησης, τα συστήματα αγωγών έχουν γίνει το βασικό συστατικό πολλών υποδομών στη σύγχρονη κοινωνία, ειδικά σε τομείς όπως το πετρέλαιο, το φυσικό αέριο,χημικές βιομηχανίεςΟι φλάντζες διαδραματίζουν κρίσιμο ρόλο ως βασικά συστατικά για τη σύνδεση σωλήνων, βαλβίδων,και λοιπούς εξοπλισμούςΤο πρότυπο EN1092-01, ως ένα ευρέως εφαρμοζόμενο διεθνές πρότυπο φλάντζων, παρέχει βασικές οδηγίες για το σχεδιασμό, την κατασκευή και την εφαρμογή φλάντζων.

Τα κράματα τιτανίου, λόγω της εξαιρετικής αντοχής τους στη διάβρωση, στην αντοχή σε υψηλές θερμοκρασίες και στην υψηλή αντοχή, χρησιμοποιούνται ευρέως σε συστήματα αγωγών υψηλής ζήτησης.Ειδικά σε βιομηχανίες όπως η χημική επεξεργασίαΗ εφαρμογή των φλάντζων από κράμα τιτανίου έχει λάβει αυξανόμενη προσοχή.Η παρούσα εργασία θα διερευνήσει τον σχεδιασμό και την εφαρμογή των φλάντζων πλάκας από κράμα τιτανίου σύμφωνα με το πρότυπο EN1092-01, με ιδιαίτερη έμφαση στην εφαρμογή και τα πλεονεκτήματα των φλάντζων πίεσης PN 5 και PN 10 σε πραγματικά συστήματα αγωγών.

2Σύνοψη του προτύπου EN1092-01:

Εισαγωγή στο πρότυπο EN1092-01:

Το EN1092-01 είναι ένα πρότυπο που δημοσιεύεται από τον Ευρωπαϊκό Οργανισμό Τυποποίησης σχετικά με τις φλάντζες, το οποίο αφορά κυρίως το σχεδιασμό, τις διαστάσεις, τα υλικά, τις ονομαστικές πιέσεις,και μεθόδους σύνδεσης φλάντζωνΤο πρότυπο αυτό διαδραματίζει ζωτικό ρόλο στα συστήματα αγωγών και χρησιμεύει ως βάση για τον παγκόσμιο μηχανικό σχεδιασμό και την κατασκευή.μεθόδους σύνδεσης, και τις απαιτούμενες τιμές πίεσης.

Οι φλάντζες ταξινομούνται σύμφωνα με το πρότυπο EN1092-01, συμπεριλαμβανομένων, μεταξύ άλλων, των φλάντζων πλάκας, των φλάντζων βουτιάς, των τυφλών φλάντζων κ.λπ.Οι φλάντζες πλάκας (γνωστές και ως χαλαρές φλάντζες ή φλάντζες γλιστρίματος) είναι ένας κοινός τύπος που χρησιμοποιείται για τη σύνδεση δύο σωλήνων ή ενός σωλήνα με άλλο εξοπλισμό.

Οι διαστάσεις και οι σχεδιασμοί τρυπών είναι επίσης σημαντικές πτυχές του προτύπου EN1092-01.για φλάντζες υπό διαφορετικές ονομαστικές πιέσειςΣυγκεκριμένα, το πρότυπο καλύπτει τιμές πίεσης από PN 2,5 έως PN 100, με τις τιμές πίεσης PN 5 και PN 10 να είναι μεταξύ των κοινών τιμών πίεσης που χρησιμοποιούνται για συστήματα αγωγών μεσαίας πίεσης.

Τροποποίηση σύμφωνα με το πρότυπο EN1092-01:

Το πρότυπο EN1092-01 ταξινομεί τις φλάντζες σε διάφορους τύπους, συμπεριλαμβανομένων των φλάντζων πλάκας, των φλάντζων βουτιάς, των τυφλών φλάντζων και άλλων.Οι διαστάσεις και οι άλλες προδιαγραφές αυτών των φλάντζων καθορίζονται με βάση παράγοντες όπως η τάξη πίεσηςΓια παράδειγμα, οι διαστάσεις των φλάντζων και οι τιμές πίεσης για τα PN 5 και PN 10 έχουν σχεδιαστεί για εφαρμογές μεσαίας πίεσης.

Η σχέση μεταξύ του προτύπου EN1092-01 και των φλάντζων από κράμα τιτανίου:

Εκτός από την καθορισμό των διαστάσεων και των απαιτήσεων απόδοσης των φλάντζων, το πρότυπο EN1092-01 περιλαμβάνει επίσης την επιλογή υλικών.Η πίεσηΤα κράματα τιτανίου, με τις μοναδικές φυσικές και χημικές τους ιδιότητες,χρησιμοποιούνται όλο και περισσότερο σε φλάντζες, καθώς πληρούν τις υψηλές απαιτήσεις αντοχής στη διάβρωση σε διάφορες βιομηχανίεςΟι φλέβες πλακών από κράμα τιτανίου που συμμορφώνονται με το πρότυπο EN1092-01 γίνονται το υλικό επιλογής σε πολλές βιομηχανίες.

3Ιδιότητες υλικών των κράματος τιτανίου

Σύνοψη των κράματος τιτανίου:

Τα κράματα τιτανίου είναι κράματα με βάση το τιτάνιο, με μικρές ποσότητες άλλων μετάλλων όπως αλουμίνιο, βανάδιο, μολυβδένιο, σίδηρο και άλλα.Τα κράματα τιτανίου είναι γνωστά για την υψηλή σχέση αντοχής προς βάρος, εξαιρετική αντοχή στη διάβρωση, αντοχή σε υψηλές θερμοκρασίες, αντοχή στην κόπωση και χαμηλή πυκνότητα, καθιστώντας τα ευρέως χρησιμοποιούμενα στην αεροδιαστημική, ναυτιλιακή μηχανική, χημικές βιομηχανίες και άλλα.

Τύποι κράματος τιτανίου:

Υπάρχουν διάφοροι τύποι κράματος τιτανίου, συμπεριλαμβανομένων: καθαρού τιτανίου (Gr1, Gr2, κλπ.), α-β κράματα τιτανίου (Gr5, κλπ.) και β κράματα τιτανίου (Gr23, κλπ.).Διαφορετικά κράματα τιτανίου έχουν διαφορετικές φυσικές και μηχανικές ιδιότητες, καθιστώντας τους κατάλληλους για διάφορες εφαρμογές.

Γ1 κράμα τιτανίου: Καθαρό κράμα τιτανίου, γνωστό για την εξαιρετική αντοχή στη διάβρωση και την καλή μηχανική ικανότητα, που χρησιμοποιείται συνήθως σε εφαρμογές χαμηλής αντοχής και χαμηλής θερμοκρασίας.

Σύνωση τιτανίου Gr5 (Ti-6Al-4V): Ένα από τα πιο συχνά χρησιμοποιούμενα κράματα τιτανίου, που περιέχει 6% αλουμίνιο και 4% βανάδιο.και αντοχή στη διάβρωση και χρησιμοποιείται ευρέως στις αεροδιαστημικές και χημικές βιομηχανίες.

Σύνθετο τιτανίου Gr7: Περιέχει μικρή ποσότητα μολυβδανίου και προσφέρει ενισχυμένη αντοχή στη διάβρωση, συχνά χρησιμοποιείται σε εξοπλισμό χημικής επεξεργασίας και ναυτιλίας.

Σύγκριση των κράματος τιτανίου

Πλεονεκτήματα των φλάντζων από κράμα τιτανίου

Οι φλάντζες από κράμα τιτανίου προσφέρουν τα ακόλουθα αξιοσημείωτα πλεονεκτήματα:

Αντίσταση στη διάβρωση: Τα κράματα τιτανίου είναι εξαιρετικά ανθεκτικά στη διάβρωση από τα περισσότερα οξέα, αλκαλικά, άλατα και άλλα χημικά μέσα, καθιστώντας τα ιδανικά για τις χημικές και θαλάσσιες βιομηχανίες.

Υψηλή αντοχή και χαμηλή πυκνότητα: Τα κράματα τιτανίου έχουν υψηλή σχέση αντοχής προς βάρος, γεγονός που τους επιτρέπει να αντέχουν σημαντικές πιέσεις λειτουργίας, διατηρώντας παράλληλα σχετικά χαμηλό βάρος.

Εξαιρετική αντοχή σε υψηλές θερμοκρασίες: Οι φλάντζες από κράμα τιτανίου μπορούν να λειτουργούν σε υψηλές θερμοκρασίες, καθιστώντας τους κατάλληλους για συστήματα αγωγών σε περιβάλλοντα υψηλών θερμοκρασιών.

4- Σχεδιασμός και κατασκευή φλάντζων πλακών από κράμα τιτανίου σύμφωνα με το πρότυπο EN1092-01

Απαιτήσεις σχεδιασμού για φλάντζες από κράμα τιτανίου

Στο πρότυπο EN1092-01, ο σχεδιασμός των φλάντζων πρέπει να λαμβάνει υπόψη τις συνθήκες εργασίας, την ονομαστική πίεση, τη μέθοδο σύνδεσης και τα επιλεγμένα υλικά.Κατά το σχεδιασμό φλάντζων πλακών από κράμα τιτανίου, θα πρέπει να δοθεί ιδιαίτερη προσοχή στις ακόλουθες πτυχές:

Διάμετροι φλάντζας: εξωτερική διάμετρος, πάχος, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

Επιφάνεια φλάντζης: Για να βελτιωθεί η αντοχή στη διάβρωση, οι φλάντζες από κράμα τιτανίου υποβάλλονται συχνά σε επεξεργασίες επιφάνειας, όπως η ανωδίαση, η οποία συμβάλλει στην αύξηση της αντοχής τους.

3.2 Διαδικασία κατασκευής φλάντζων από κράμα τιτανίου

Η κατασκευή φλάντζων από κράμα τιτανίου περιλαμβάνει πολλαπλά βήματα, συμπεριλαμβανομένης της επιλογής υλικού, του σχηματισμού, της συγκόλλησης και των επεξεργασιών επιφάνειας.Η επεξεργασία του κράματος τιτανίου είναι πιο περίπλοκη σε σύγκριση με άλλα υλικά, που απαιτούν εξειδικευμένο εξοπλισμό και τεχνικές για να εξασφαλίσουν υψηλής ποιότητας τελικά προϊόντα.

• Σχηματισμός: Οι φλάντζες από κράμα τιτανίου κατασκευάζονται συνήθως χρησιμοποιώντας μεθόδους σφυρηλατήματος, χύτευσης ή μηχανικής.
• Ζύγιση: Η ζύγιση των κράματος τιτανίου απαιτεί ειδικές τεχνικές, καθώς το τιτάνιο αντιδρά εύκολα με οξυγόνο, το οποίο μπορεί να επηρεάσει την ποιότητα της συγκόλλησης με το σχηματισμό οξειδίων.
• Επεξεργασία επιφάνειας: Για τη βελτίωση της αντοχής στη διάβρωση των φλάντζων από κράμα τιτανίου, συνήθως εφαρμόζονται επεξεργασίες επιφάνειας όπως το ανωτισμό ή η επίστρωση.

Έλεγχος ποιότητας και δοκιμή φλάντζων

Ο αυστηρός έλεγχος ποιότητας είναι απαραίτητος στην παραγωγή φλάντζων από κράμα τιτανίου.

• Επιθεώρηση των διαστάσεων: διασφάλιση ότι η εξωτερική διάμετρος, το πάχος, το μέγεθος της διάτρησης κ.λπ. της φλάντζας συμμορφώνονται με τις προδιαγραφές του προτύπου EN1092-01.
• Δοκιμασία μηχανικών ιδιοτήτων: Δοκιμασία της αντοχής, της σκληρότητας και της ευελιξίας των φλάντζων για να διασφαλιστεί ότι πληρούν τις απαιτούμενες συνθήκες λειτουργίας.
• Δοκιμασία αντοχής στη διάβρωση: Δοκιμασία της αντοχής της φλάντζας στη διάβρωση για να εξασφαλιστεί ότι λειτουργεί καλά σε συγκεκριμένα χημικά περιβάλλοντα.
