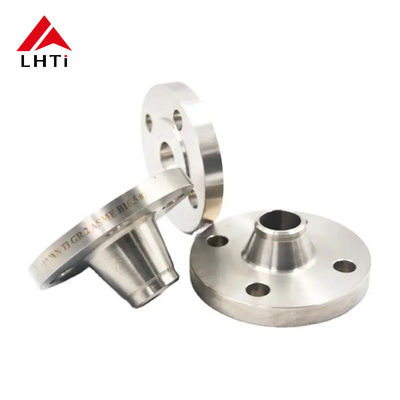

ASME B16.5 Τάξη 150 Gr1 Gr2 Gr7 WNRF Φλάνσες λαιμού συγκόλλησης με ανυψωμένο πρόσωπο για συστήματα σωλήνων

Τιτανίου ASME B16.5 Gr1 Gr2 Gr7 WNRF Weld Neck Flanges Raised Face Για συστήματα σωλήνων

1. ASME B16.5 Φτερούγες από τιτάνιο

Το ASME B16.5 είναι ένα ευρέως αναγνωρισμένο πρότυπο που αναπτύχθηκε από την Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών (ASME) για φλάντζες και εξαρτήματα με φλάντζες.Αυτό το πρότυπο καλύπτει φλάντζες μεγέθους 1/2 ίντσες έως 24 ίντσες και ονομαστικές πιέσεις από 150 έως 2500 psiΟι φλάντζες από τιτάνιο που κατασκευάζονται σύμφωνα με το πρότυπο ASME B16.5 χρησιμοποιούνται σε εφαρμογές όπου οι εξαιρετικές ιδιότητες της αντοχής στην διάβρωση, της αντοχής και του ελαφρού βάρους του τιτανίου είναι απαραίτητες.

2.Προδιαγραφή για το φλάντζο λαιμού συγκόλλησης από τιτάνιο κλάσης 150

3Διαφορετικές κατηγορίες τιτανίου

4Τα πλεονεκτήματα της χρήσης φλάντζων από τιτάνιο

Ισχυρή και Αξιόπιστη Σύνδεση

• Βελτιωμένη αντοχή: Ο σχεδιασμός της φλάντζας του λαιμού συγκόλλησης, με τον κωνικό λαιμό της που μεταβαίνει σταδιακά στον σωλήνα, παρέχει μια ισχυρή, απρόσκοπτη σύνδεση.Αυτή η συρρικνωτική μέθοδος ελαχιστοποιεί τη συγκέντρωση της πίεσης στη σύνδεση και εξασφαλίζει την ομαλή μεταφορά της πίεσης και των πιέσεων από τον σωλήνα στην φλάντσα.
• Χωρίς αυξητικά στρες: Λόγω της συνεχούς συρρίκνωσης από το λαιμό μέχρι τη φλάντσα, η συγκόλληση είναι λιγότερο επιρρεπής στο σχηματισμό αυξητικών στρες, μειώνοντας τον κίνδυνο αποτυχίας υπό πίεση.

Βελτιωμένη αντοχή σε διαρροές

• Η σταδιακή μετάβαση της φλάντζας του λαιμού συγκόλλησης εξασφαλίζει μια ομαλή εσωτερική διάτρηση, η οποία ελαχιστοποιεί τις αναταραχές και μειώνει την πιθανότητα διαρροών.Η ομαλότητα αυτή είναι ιδιαίτερα σημαντική σε συστήματα υψηλής πίεσης ή υψηλής θερμοκρασίας όπου η διαρροή μπορεί να έχει σοβαρές συνέπειες για την ασφάλεια και τη λειτουργία..
• Κατανομή πίεσης: Ο σχεδιασμός επιτρέπει καλύτερη κατανομή της πίεσης, ειδικά σε κρίσιμες εφαρμογές όπου οι διαρροές θα ήταν επικίνδυνες ή δαπανηρές.

Εύκολη συντήρηση

• Επαναχρησιμοποιήσιμο: Οι φλάντζες λαιμού συγκόλλησης μπορούν να επαναχρησιμοποιηθούν σε πολλές περιπτώσεις, επειδή η φλάντζη και ο σωλήνας συγκολλούνται μεταξύ τους με τέτοιο τρόπο ώστε να μπορούν εύκολα να κοπούν και να συγκολληθούν εκ νέου, εάν είναι απαραίτητο.Αυτό είναι ιδιαίτερα χρήσιμο σε συστήματα όπου η αποσυναρμολόγηση και η επανασυναρμολόγηση μπορεί να απαιτηθεί κατά τη διάρκεια των ετών..
• Λιγότερες πιθανότητες αποτυχίας: Λόγω της ισχυρής σύνδεσης και της υψηλής αντοχής στην κόπωση, οι φλάντζες λαιμού συγκόλλησης γενικά έχουν μεγαλύτερη διάρκεια ζωής και απαιτούν λιγότερο συχνή συντήρηση.

Πολυδιάστατες εφαρμογές

• Ποικιλία πιέσεων: Οι φλάντζες λαιμού συγκόλλησης είναι διαθέσιμες σε διάφορες πιέσεις, καθιστώντας τις κατάλληλες για ένα ευρύ φάσμα εφαρμογών, από συστήματα χαμηλής πίεσης έως συστήματα υψηλής πίεσης.
• Προσαρμόζονται σε διαφορετικά μεγέθη και υλικά: Μπορούν να χρησιμοποιηθούν σε συστήματα με διαφορετικά μεγέθη σωλήνων και υλικά, καθιστώντας τους ευπροσάρμοστους για πολλές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των σωλήνων υψηλής θερμοκρασίας,Υψηλής πίεσης, και διαβρωτικά περιβάλλοντα.
• Ποικιλία επιλογών συγκόλλησης: Ο σχεδιασμός της φλάντζας λαιμού συγκόλλησης επιτρέπει διάφορους τύπους μεθόδων συγκόλλησης, όπως συγκόλληση με μύτη ή συγκόλληση με πρίζα,ανάλογα με τις ειδικές απαιτήσεις της αίτησης.

Αύξηση της αντοχής σε σκληρά περιβάλλοντα

• Αντίσταση στη διάβρωση: Οι φλάντζες λαιμού συγκόλλησης κατασκευάζονται συχνά από υλικά που είναι εξαιρετικά ανθεκτικά στη διάβρωση (π.χ. ανοξείδωτο χάλυβα, κράματα χάλυβα ή εξειδικευμένες επίστρωσεις).Αυτό τα κάνει ιδανικά για χρήση σε σκληρά περιβάλλοντα., συμπεριλαμβανομένων των χημικών εγκαταστάσεων, των θαλάσσιων συστημάτων και των αγωγών πετρελαίου και φυσικού αερίου.
• Αντοχή σε υψηλές θερμοκρασίες και υψηλές πιέσεις: μπορούν να αντέξουν υψηλές θερμοκρασίες λειτουργίας και πιέσεις χωρίς να διακυβεύεται η δομική ακεραιότητα,που τους καθιστούν κατάλληλους για κρίσιμες εφαρμογές σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, διυλιστηρίων και άλλων βιομηχανιών όπου οι ακραίες συνθήκες είναι κοινές.

Μειώνει την Κούραση και το Άγχος

• Ομαλή διαδρομή ροής: Ο κωνοειδής σχεδιασμός της φλάντζας λαιμού συγκόλλησης εξασφαλίζει ότι η πίεση και η πίεση του σωλήνα κατανέμονται ομοιόμορφα, μειώνοντας τον κίνδυνο κόπωσης με την πάροδο του χρόνου.Αυτό καθιστά τις φλάντζες λαιμού συγκόλλησης ιδανικές για εφαρμογές υψηλής έντασης όπου οι δονήσεις, θερμική επέκταση, ή μηχανική πίεση είναι μια ανησυχία.
• Εξάλειψη της συγκέντρωσης άγχους: Σε αντίθεση με άλλες φλάντζες που μπορεί να έχουν κοφτερές γωνίες ή απότομες μεταβάσεις, οι φλάντζες λαιμού συγκόλλησης εξαλείφουν τα σημεία συγκέντρωσης άγχους,καθιστώντας την σύνδεση πιο ανθεκτική υπό μεταβαλλόμενα φορτία και συνθήκες.

Καλύτερη ευθυγράμμιση και προσαρμογή

• Ακριβής ευθυγράμμιση: Ο σχεδιασμός της φλάντζης του λαιμού συγκόλλησης εξασφαλίζει ότι ο σωλήνας και η φλάντζη ευθυγραμμίζονται με ακρίβεια, γεγονός που έχει ως αποτέλεσμα μια πιο ακριβή και ισχυρή συγκόλληση.Αυτό μειώνει την πιθανότητα προβλημάτων ευθυγράμμισης κατά την εγκατάσταση και εξασφαλίζει μια καλύτερη συνολική σφραγίδα.

5Διαφορετική ποιότητα τιτανίου

6.Πακέτο από φλάντζη λαιμού από συγκόλληση τιτανίου

Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο χρησιμοποιούνται σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των πετροχημικών, πετρελαίου και φυσικού αερίου, παραγωγής ενέργειας, μεταφοράς χύδην υγρών, χημικών, φαρμακευτικών προϊόντων, παραγωγής χαρτιού και χαρτιού,Υφάσματα και άλλα. Οι φλάντζες λαιμού έλξης από τιτάνιο είναι συσκευασμένες για να διασφαλιστεί ότι δεν υπάρχει ζημιά κατά τη διάρκεια της αποστολής. Σε περίπτωση εξαγωγής, η τυποποιημένη συσκευασία εξαγωγής γίνεται σε πλακιδωτό κουτί. Τα σήματα μπορούν να γίνουν όπως απαιτείται.
