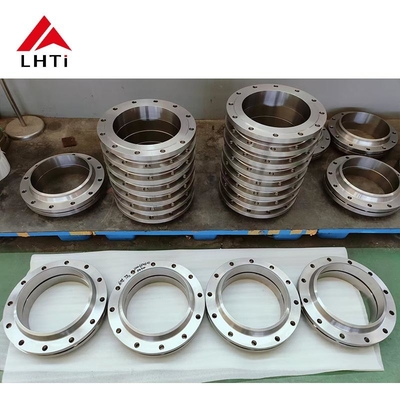

ASME B16.5 SO Flange Gr1 Gr2 Gr5 Titanium Slip On Flange Class 300 SORF Ανυψωμένο πρόσωπο για τη διαχείριση της παροχής νερού

ASME B16.5 SO Flange Gr1 Gr2 Gr5 Titanium Slip On Flange Class 300 SORF Ανυψωμένο πρόσωπο για τη διαχείριση της παροχής νερού

Εισαγωγή του προϊόντος του ASME B16.5 Titanium Slip On Flange

Οι φλάντζες από τιτάνιο, οι οποίες συμμορφώνονται με τα πρότυπα ASME B16.5 και κατασκευάζονται από κράμα τιτανίου κλάσης 2, διαδραματίζουν κρίσιμο ρόλο στη βιομηχανία πετρελαίου και φυσικού αερίου.Αυτές οι φλάντζες με ανυψωμένες όψεις είναι σχεδιασμένες για να εξασφαλίζουν ασφαλείς και χωρίς διαρροές συνδέσεις σε αγωγούς και εξοπλισμό που υπόκεινται σε υψηλές πιέσεις και διαβρωτικά περιβάλλονταΤο παρόν έγγραφο εξετάζει τις προδιαγραφές, τα χαρακτηριστικά και τις εφαρμογές των τιτανίου με υψόμετρο επιφάνειας, κλάσης 150τονίζει τη σημασία τους για την ενίσχυση της λειτουργικής αποτελεσματικότητας και της αξιοπιστίας στον τομέα του πετρελαίου και του φυσικού αερίου.

Η βιομηχανία πετρελαίου και φυσικού αερίου βασίζεται σε μεγάλο βαθμό σε ανθεκτικά και ανθεκτικά εξαρτήματα για τη διατήρηση της ακεραιότητας των συστημάτων αγωγών και εξοπλισμού.Οι φλάντζες από τιτάνιο προτιμούνται για την εξαιρετική αντοχή τους στη διάβρωση και τις μηχανικές τους ιδιότητεςΗ μελέτη αυτή διερευνά τη δομική σύνθεση, τα διαμετρικά πρότυπα, την ποιότητα των υλικών και την ποιότητα των υλικών.και χαρακτηριστικά επιδόσεων της ASME B16.5 Φλάντζες από τιτάνιο, κλάσης 150, με ανυψωμένη όψη, κλάσης 2, με λεπτομερή περιγραφή του ρόλου τους στην αντιμετώπιση προκλήσεων που σχετίζονται με τη μεταφορά υγρών, τις υψηλές θερμοκρασίες,και επιθετικά μέσα που συναντώνται στις εργασίες πετρελαίου και φυσικού αερίου.

Οι φλάντζες από τιτάνιο, οι οποίες συμμορφώνονται με τα πρότυπα ASME B16.5 και κατασκευάζονται από κράμα τιτανίου κλάσης 2, διαδραματίζουν κρίσιμο ρόλο στη βιομηχανία πετρελαίου και φυσικού αερίου.Αυτές οι φλάντζες με ανυψωμένες όψεις είναι σχεδιασμένες για να εξασφαλίζουν ασφαλείς και χωρίς διαρροές συνδέσεις σε αγωγούς και εξοπλισμό που υπόκεινται σε υψηλές πιέσεις και διαβρωτικά περιβάλλονταΤο παρόν έγγραφο εξετάζει τις προδιαγραφές, τα χαρακτηριστικά και τις εφαρμογές των τιτανίου με υψόμετρο επιφάνειας, κλάσης 150τονίζει τη σημασία τους για την ενίσχυση της λειτουργικής αποτελεσματικότητας και της αξιοπιστίας στον τομέα του πετρελαίου και του φυσικού αερίου.

Η βιομηχανία πετρελαίου και φυσικού αερίου βασίζεται σε μεγάλο βαθμό σε ανθεκτικά και ανθεκτικά εξαρτήματα για τη διατήρηση της ακεραιότητας των συστημάτων αγωγών και εξοπλισμού.Οι φλάντζες από τιτάνιο προτιμούνται για την εξαιρετική αντοχή τους στη διάβρωση και τις μηχανικές τους ιδιότητεςΗ μελέτη αυτή διερευνά τη δομική σύνθεση, τα διαμετρικά πρότυπα, την ποιότητα των υλικών και την ποιότητα των υλικών.και χαρακτηριστικά επιδόσεων της ASME B16.5 Φλάντζες από τιτάνιο, κλάσης 150, με ανυψωμένη όψη, κλάσης 2, με λεπτομερή περιγραφή του ρόλου τους στην αντιμετώπιση προκλήσεων που σχετίζονται με τη μεταφορά υγρών, τις υψηλές θερμοκρασίες,και επιθετικά μέσα που συναντώνται στις εργασίες πετρελαίου και φυσικού αερίου.

Οι φλάντζες από τιτάνιο ASME B16.5 είναι συνήθως διαθέσιμες σε διάφορες κλάσεις τιτανίου και κράματος τιτανίου.συμπεριλαμβανομένης της αντοχής στη διάβρωση, τις μηχανικές ιδιότητες και τις δαπάνες.

1. Εμπορικά καθαρό τιτάνιο:

   • Κατηγορία 2 (UNS R50400): Αυτή είναι η πιο ευρέως χρησιμοποιούμενη κατηγορία τιτανίου λόγω της εξαιρετικής αντοχής της στη διάβρωση, της διαμόρφωσης και της συγκόλλησης.Είναι κατάλληλο για ένα ευρύ φάσμα βιομηχανικών εφαρμογών όπου απαιτείται μέτρια αντοχή και καλή αντοχή στη διάβρωση.

2. Συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

   • Κατηγορία 5 (Ti-6Al-4V, UNS R56400): Αυτό είναι το πιο συχνά χρησιμοποιούμενο κράμα τιτανίου, γνωστό για την υψηλή αντοχή, τις ελαφριές του ιδιότητες και την εξαιρετική αντοχή στη διάβρωση.θαλάσσιο, και τις βιομηχανίες χημικής επεξεργασίας.
   • Κατηγορία 7 (UNS R52400): Γνωστό για την εξαιρετική συγκολλησιμότητά του και την αντοχή του στη διάβρωση σε περιβάλλοντα μείωσης και ήπιας οξείδωσης, το τιτάνιο Κατηγορίας 7 χρησιμοποιείται συχνά σε εξοπλισμό χημικής επεξεργασίας.
   • Κατηγορία 12 (UNS R53400): Αυτό το κράμα τιτανίου προσφέρει εξαιρετική αντοχή στη διάβρωση σε περιβάλλοντα υψηλής οξείδωσης και είναι κατάλληλο για χημική επεξεργασία και θαλάσσιες εφαρμογές.
   • Κατηγορία 23 (Ti-6Al-4V ELI, UNS R56401): παρόμοια με την κατηγορία 5, αλλά με εξαιρετικά χαμηλή περιεκτικότητα σε διαστατικά (ELI),Το κράμα τιτανίου κλάσης 23 χρησιμοποιείται σε ιατρικές και αεροδιαστημικές εφαρμογές όπου απαιτείται βιοσυμβατότητα και υψηλή αντοχή.

ΘερμοκρασίαΠροδιαγραφές για την ASME B16.5 Titanium Slip On Flange

Προδιαγραφές για την ASME B16.5 κλάση 300 Τιτανίου Slip On Flange

Η φλάντσα Slip-On από τιτάνιο ANSI B16.5 είναι ένας τύπος φλάντσας που έχει σχεδιαστεί για να ανταποκρίνεται στο πρότυπο ANSI B16.5, το οποίο καλύπτει φλάντζες και φλάντζες για σωλήνες μεγέθους που κυμαίνονται από 1/2 ίντσες έως 24 ίντσες.Το Slip-On Flange (SO flange) είναι ένας δημοφιλής τύπος φλάντζης όπου ο σωλήνας γλιστράει στην φλάντζη και συγκολλείται τόσο στο εσωτερικό όσο και στο εξωτερικόΌταν κατασκευάζονται από τιτάνιο, αυτές οι φλάντζες προσφέρουν πολλά πλεονεκτήματα, ειδικά σε εφαρμογές υψηλής διαβρωτικότητας ή υψηλών επιδόσεων.

Εδώ είναι τα βασικά χαρακτηριστικά της φλέβας ANSI B16.5 Titanium Slip-On:

1. Σύνθεση υλικού

• Κατηγορίες τιτανίου: Συνήθως κατασκευάζονται από τιτανίου κλάσης 2 (εμπορικά καθαρό τιτανίου) ή κλάσης 5 (λυγωματικό Ti-6Al-4V).
  • Τιτάνιο βαθμού 2: Προσφέρει εξαιρετική αντοχή στη διάβρωση και χρησιμοποιείται συνήθως σε χημικές επεξεργασίες, θαλάσσια και άλλα απαιτητικά περιβάλλοντα.
  • Κατηγορία 5 Τιτάνιο: Σύνθετο τιτάνιο με αλουμίνιο και βανάδιο, που παρέχει υψηλότερη αντοχή, καθιστώντας το κατάλληλο για αεροδιαστημικές και βιομηχανικές εφαρμογές.
• Ανθεκτικότητα στη διάβρωση: Το τιτάνιο είναι εξαιρετικά ανθεκτικό στη διάβρωση από ένα ευρύ φάσμα επιθετικών ουσιών, όπως το θαλάσσιο νερό, τα οξέα, οι αλκαλίες και τα χλωρίδια.Αυτό είναι ένα σημαντικό όφελος σε εφαρμογές όπου άλλα υλικά μπορεί να αποτύχουν λόγω διάβρωσης.

2Σχεδιασμός και δομή

• Σχεδιασμός Slip-On: Η φλάντζη slip-on είναι σχεδιασμένη για εύκολη εγκατάσταση με τη σύρση του σωλήνα στην φλάντζη.Αυτό το σχέδιο καθιστά την εγκατάσταση σχετικά απλή και οικονομική.
• Τρύπες βρόγχων και κεντροποίηση: Η προδιαγραφή ANSI B16.5 περιλαμβάνει τυποποιημένες τρύπες βρόγχων και διαστάσεις για να εξασφαλιστεί η συμβατότητα με άλλα εξαρτήματα του συστήματος σωλήνων.Οι τρύπες τοποθετούνται σύμφωνα με τη συνήθη διάμετρο κύκλου βρόχου (BCD), εξασφαλίζοντας μια αξιόπιστη σύνδεση.
• Ανυψωμένη όψη (RF) ή επίπεδη όψη (FF): Συνήθως, η φλάντζη γλιστρίσματος έρχεται με ανυψωμένη όψη για να παρέχει καλύτερη επιφάνεια σφράγισης όταν συνδυάζεται με σφραγίδα.Η ανυψωμένη όψη βοηθά στην επίτευξη μιας στεγανοποίησης αδιάβροχης υπό πίεση.

3. Δυνάμεις πίεσης και θερμοκρασίας

• Δείκτης πίεσης: Το πρότυπο ANSI B16.5 προσδιορίζει τις τιμές πίεσης για τις φλάντζες με βάση το μέγεθος και το υλικό τους.300#, 600# και 1500#, ανάλογα με το συγκεκριμένο σχέδιο και την ποιότητα του υλικού.
• Αντοχή σε θερμοκρασίες: Το τιτάνιο είναι γνωστό για την ικανότητά του να αντέχει σε υψηλές θερμοκρασίες.ενώ το Τίτανιο βαθμού 5 μπορεί να λειτουργεί σε θερμοκρασίες έως 500 °C (932 °F)Αυτό καθιστά τις φλάντζες από τιτάνιο ιδανικές για συστήματα υψηλής θερμοκρασίας στην παραγωγή ενέργειας, τη χημική επεξεργασία και την αεροδιαστημική βιομηχανία.

4Ελαφρύ και υψηλής αντοχής.

• Μειωμένο βάρος: Το τιτάνιο είναι σημαντικά ελαφρύτερο από πολλά άλλα μέταλλα, όπως το ανοξείδωτο χάλυβα ή το ατσάλι άνθρακα.που διευκολύνει το χειρισμό και τη μεταφορά, ιδίως σε εγκαταστάσεις μεγάλης κλίμακας ή υπεράκτια έργα.
• Υψηλή σχέση αντοχής προς βάρος: Το τιτάνιο έχει εξαιρετική σχέση αντοχής προς βάρος, που σημαίνει ότι ακόμη και με το χαμηλότερο βάρος του,Το τιτάνιο εξακολουθεί να παρέχει εξαιρετική αντοχή και υποστήριξη για συστήματα πίεσης.

5. Αξιοκατασκευή και μακροζωία

• Αντοχή στη διάβρωση: Η αντοχή του τιτανίου στη διάβρωση σε επιθετικά περιβάλλοντα, συμπεριλαμβανομένου του θαλασσινού νερού, των οξέων και των χλωριωδών,εξασφαλίζει μακρά διάρκεια ζωής σε εφαρμογές όπως η χημική επεξεργασία και τα θαλάσσια συστήματα.
• Αντοχή στην φθορά: Η αντοχή του τιτανίου στην διάβρωση, την κοιλότητα και την φθορά καθιστά αυτές τις φλάντζες ιδιαίτερα χρήσιμες σε ακατέργαστες ή σκληρές συνθήκες όπου άλλα υλικά μπορεί να υποβαθμιστούν γρήγορα.

6Εύκολη εγκατάσταση και συντήρηση

• Σχεδιασμός Slip-On για γρήγορη εγκατάσταση: Η φλάντσα που μπορεί να γλιστρήσει επιτρέπει την γρήγορη και εύκολη εγκατάσταση, καθώς απλά γλιστράει στον σωλήνα πριν από τη συγκόλληση.Αυτό μειώνει το χρόνο εργασίας και το καθιστά μια οικονομικά αποδοτική επιλογή για πολλές εφαρμογές.
• Ελάχιστη συντήρηση: Μόλις εγκατασταθούν, οι φλάντζες από τιτάνιο είναι χαμηλής συντήρησης λόγω της εγγενούς αντοχής του υλικού στην διάβρωση και την φθορά.Αυτό συμβάλλει στη μείωση του χρόνου λειτουργίας και του κόστους συντήρησης.

7- Συμφωνία με τις γκασκέτες και τους μπουλτούς

• Τυποποιημένες διαστάσεις: Σύμφωνα με το πρότυπο ANSI B16.5, η φλάντσα Slip-On έχει τυποποιημένες διαστάσεις, συμπεριλαμβανομένου του σχεδίου τρύπας βρόχου και των αποστάσεων κέντρο-κέντρο,διασφάλιση της συμβατότητας με άλλες φλάντζες και εξαρτήματα σωλήνωνΑυτό επιτρέπει την εύκολη ενσωμάτωση σε υπάρχοντα συστήματα αγωγών.
• Σφραγίσματα κατά της διαρροής: Όταν συνδυάζονται με κατάλληλη φέτα, οι φλάντζες από τιτάνιο μπορούν να παρέχουν μια ισχυρή σφραγίδα κατά της διαρροής ακόμη και υπό υψηλή πίεση.Η σχεδίαση της ανυψωμένης όψης βελτιώνει περαιτέρω την απόδοση σφράγισης.

8Εξαιρετική συγκόλληση

• Ζυθοποιήσιμοτητα: Το τιτάνιο είναι εξαιρετικά ζυθοποιήσιμο και οι φλάντζες Slip-On ANSI B16.5 είναι σχεδιασμένες για να συγκολλούνται εύκολα, εξασφαλίζοντας μια ισχυρή σύνδεση μεταξύ του σωλήνα και της φλάντζας.Οι συγκόλλησεις είναι επίσης ανθεκτικές στη διάβρωση, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.
• Ανθεκτικές στη διάβρωση συγκόλλησεις: Η αντοχή του τιτανίου στην διάβρωση επεκτείνεται στις συγκολλημένες αρθρώσεις, εξασφαλίζοντας ότι η σύνδεση παραμένει ασφαλής και χωρίς διαρροές με την πάροδο του χρόνου.

9Πολλαπλομορφία και εφαρμογές

• Χημική επεξεργασία: Οι φλάντζες από τιτάνιο είναι ιδανικές για χημικά συστήματα όπου είναι απαραίτητη η αντοχή σε επιθετικά χημικά, οξέα και διαλύτες.
• Θαλάσσια και υπεράκτια: Η εξαιρετική απόδοση του τιτανίου στο θαλάσσιο νερό καθιστά αυτές τις φλάντζες ιδανικές για θαλάσσιες εφαρμογές, όπως υπεράκτιες πλατφόρμες πετρελαίου και φυσικού αερίου, εργοστάσια αφαλάτωσης και ναυπηγεία.
• Αεροδιαστημική: Λόγω της αντοχής και του χαμηλού βάρους του, οι φλάντζες από τιτάνιο χρησιμοποιούνται σε συστήματα καυσίμου αεροσκαφών, υδραυλικά συστήματα και άλλες αεροδιαστημικές εφαρμογές.
• Παραγωγή ηλεκτρικής ενέργειας: Αυτές οι φλάντζες χρησιμοποιούνται σε εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας, όπως ανταλλακτές θερμότητας, ατμογεννήτριες και άλλα κρίσιμα εξαρτήματα στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας.
• Φαρμακευτική και τροφική βιομηχανία: Η μη αντιδραστικότητα του τιτανίου το καθιστά κατάλληλο για χρήση σε συστήματα υγιεινών σωλήνων στη φαρμακευτική και τροφική βιομηχανία,όπου η υγιεινή και οι εργασίες χωρίς μόλυνση είναι πρωταρχικής σημασίας.

Πλεονεκτήματα της φλάντζας από τιτάνιο ANSI B16.5

• Αντοχή στη διάβρωση: Το τιτάνιο έχει ανώτερη αντοχή στη διάβρωση σε σκληρά περιβάλλοντα, όπως το θαλασσινό νερό, τα όξινα χημικά και τα υγρά υψηλής θερμοκρασίας.
• Ελαφρύ βάρος: Λιγότερο βάρος από τις φλάντζες που κατασκευάζονται από άλλα υλικά όπως το χάλυβα, καθιστώντας τον χειρισμό, τη μεταφορά και την εγκατάσταση ευκολότερους.
• Ανθεκτικότητα: Εξαιρετική αντοχή στην φθορά, την διάβρωση και τη διάβρωση, εξασφαλίζοντας μακρά διάρκεια ζωής με ελάχιστη συντήρηση.
• Υψηλή αντοχή: παρέχει αξιόπιστη σύνδεση σε συστήματα υψηλής πίεσης και υψηλής θερμοκρασίας.
• Αποδοτική εγκατάσταση: Ο σχεδιασμός που επιτρέπει την προσγείωση επιτρέπει την ταχύτερη και πιο οικονομική εγκατάσταση σε σύγκριση με άλλους τύπους φλάντζων.
• Εύκολη συγκόλληση, παρέχοντας ισχυρή και ανθεκτική σύνδεση με το σύστημα σωλήνων.

Εφαρμογές

Η φλάνσα Slip-On Titanium ANSI B16.5 χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, μεταξύ των οποίων:

• Χημική επεξεργασία: Για αγωγούς που χειρίζονται επιθετικές χημικές ουσίες και οξέα.
• Θαλάσσια: εφαρμογές σε θαλάσσιο νερό, συμπεριλαμβανομένων των υπεράκτιων πετρελαϊκών πλατφορμών και των εγκαταστάσεων αφαλάτωσης.
• Αεροδιαστημική: Καύσιμα, υδραυλικά και άλλα κρίσιμα συστήματα σε αεροδιαστημικές εφαρμογές.
• Παραγωγή ενέργειας: Σε συστήματα σωλήνων υψηλής πίεσης και υψηλής θερμοκρασίας.
• Τρόφιμα και ποτά, Φαρμακευτικά: Υγιεινές εφαρμογές όπου είναι απαραίτητα μη αντιδραστικά, εύκολα καθαρίσιμα υλικά.

Συμπεράσματα

Η ANSI B16.5 Titanium Slip-On Flange προσφέρει ένα συνδυασμό αντοχής, ελαφρύτητας, αντοχής στη διάβρωση και ευκολίας εγκατάστασης, καθιστώντας την ιδανική για εφαρμογές στη χημική επεξεργασία, θαλάσσια,αεροδιαστημικήΤο Slip-On design επιτρέπει ταχύτερη και πιο οικονομική εγκατάσταση και το υλικό από τιτάνιο εξασφαλίζει εξαιρετική αντοχή και μακροζωία.Ακόμη και σε δύσκολα περιβάλλονταΕίτε πρόκειται για υψηλές θερμοκρασίες, διαβρωτικές ουσίες ή απαιτητικές πιέσεις, αυτές οι φλάνσες παρέχουν μια αξιόπιστη και μακροχρόνια λύση.

Συσκευές από τιτάνιο Slip On Flange

Πρόληψη της σκουριάς

• Περιτύλιξη VCI (Αντιθεραπευτής της Αεροπυρηνικής Κορώσης): Οι φλάντζες τιτανίου τυλίγονται σε χαρτί VCI για να αποφευχθεί οποιαδήποτε διάβρωση της επιφάνειας κατά τη μεταφορά.Αυτό το υλικό απελευθερώνει ένα χημικό ατμό που σχηματίζει ένα προστατευτικό στρώμα στις μεταλλικές επιφάνειες.
• Επιχρίσεις λιπαρών υλών ή ελαίου: Ένα ελαφρύ στρώμα λιπαρών υλών ή ελαίου μπορεί να εφαρμοστεί για την προστασία των επιφανειών των φλάντζων, ειδικά όταν μεταφέρονται σε μεγάλες αποστάσεις ή αποθηκεύονται για παρατεταμένες περιόδους.

Φυσική Προστασία

• Σφουγγαρίστρα ή αφρός: Κάθε φλάντζη τυλίγεται συνήθως με φουσκάλες ή περιβάλλεται από αφρό για να αποτρέψει την πρόσκρουση κατά τη μεταφορά.
• Διαχωριστικά χαρτονιού: Όταν πολλές φλάντζες συσκευάζονται σε ένα κουτί, χρησιμοποιούνται διαχωριστικά χαρτονιού για να αποφευχθεί η επαφή τους και ενδεχομένως η γρατσουνιά ή η βλάβη μεταξύ τους.

Σκληρή εξωτερική συσκευασία

• ξύλινα κιβώτια ή κιβώτια αντιστροφής: οι φλάντζες από τιτάνιο αποστέλλονται συχνά σε ξύλινα κιβώτια ή κιβώτια αντιστροφής, τα οποία παρέχουν ανθεκτική προστασία από μηχανικές βλάβες και είναι στοιβακτικές,διευκόλυνση της ευκολότερης και ασφαλέστερης χειρισμού.
• Παλετιστοποίηση: Για μεγάλες παραγγελίες, οι φλάντζες μπορούν να παλετιστοποιηθούν.

Υδροσταθεροποίηση

• Πλαστικό φύλλο: Τα εξωτερικά κιβώτια ή τα κουτιά καλύπτονται συχνά με παχύ πλαστικό φύλλο για να προστατεύονται από την υγρασία, ειδικά σε υγρό ή υγρό περιβάλλον.

Ετικέτες και τεκμηρίωση

• Καθαρή επισήμανση: Κάθε πακέτο είναι σαφώς επισήμαντο με οδηγίες χειρισμού, αριθμούς εξαρτημάτων και λεπτομέρειες προορισμού για να εξασφαλιστεί ο σωστός χειρισμός και για να διευκολυνθεί η παρακολούθηση.
•
• Έγγραφα διασφάλισης ποιότητας: Πιστοποιητικά ποιότητας, εκθέσεις δοκιμών υλικών,και τα πιστοποιητικά συμμόρφωσης περιλαμβάνονται συχνά στην συσκευασία ή παρέχονται ξεχωριστά για να εξασφαλίζεται η ιχνηλασιμότητα και η συμμόρφωση με τα βιομηχανικά πρότυπα.
