Επισημαίνω:
Ασφάλεια των απορριμμάτων
, Δύναμη μεταφοράς:
, Σφραγισμένες βαλβίδες σφαίρας από τιτάνιο
Πρότυπο σχεδιασμού: |
API 6D, ASME B16.34 |
Τύπος λιμένα: |
Πλήρης λιμένας, μειωμένος λιμένας |
Σχήμα: |
Βαλβίδα σφαίρας από τιτάνιο |
Μέθοδος λειτουργίας: |
Κουμπί, τροχιά, ενεργοποιητής |
Τύπος σώματος: |
Ένα κομμάτι, δύο κομμάτια, τρία κομμάτια |
Περιοχή θερμοκρασίας: |
-196°C έως 600°C |
Λειτουργία: |
Εγχειρίδιο, Τεχνουργήματα, Ηλεκτρικά, Πνευματικά |
Διορισμός πίεσης: |
Τάξη 150 - Τάξη 1500 |
Μέγεθος: |
1/2 ίντσα - 10 ίντσα |
Τύπος ενεργοποιητή: |
Χειρωνακτικός, πνευματικός, ηλεκτρικός |

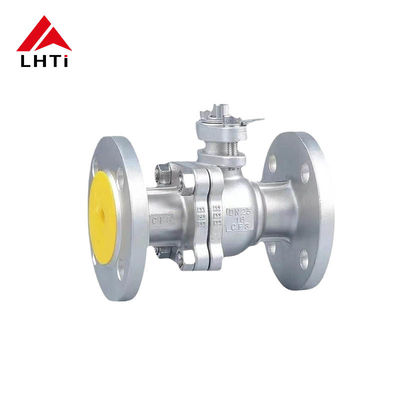

6 ίντσες βαλβίδα σφαίρας ASME Standard Flanged βαλβίδες σφαίρας τιτανίου βαλβίδες σφαίρας Ti TA2 DN 15-DN200

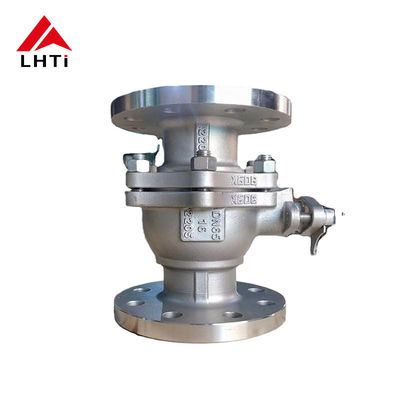

6 ίντσες βαλβίδα σφαίρας ASME Standard Flanged βαλβίδες σφαίρας τιτανίου βαλβίδες σφαίρας Ti TA2 DN 15-DN200
Περιγραφή του προϊόντος:
Ειδικές βαλβίδες σφαίραςΟι βαλβίδες σφαίρας είναι διαθέσιμες τόσο σε διαμορφώσεις μαλακής σφραγίδας όσο και σε διαμορφώσεις σκληρής σφραγίδας και είναι διαθέσιμες σε πλωτές και σε μοντέλα που τοποθετούνται σε τροχιά.Τα υλικά που χρησιμοποιούνται για αυτές τις βαλβίδες σφαίρας επιλέγονται προσεκτικά για τις εξαιρετικές επιδόσεις τους σε δύσκολα περιβάλλοντα και περιλαμβάνουν τιτάνιο, νικέλιο, ζιρκόνιο, Hastelloy, Monel, Inconel, διπλό ανοξείδωτο χάλυβα, 904L, κράμα 20, χάλυβα C4 και άλλα.Αυτά τα υλικά υψηλών επιδόσεων εξασφαλίζουν ότι οι βαλβίδες παρέχουν εξαιρετική αντοχή στη διάβρωση, μηχανική αντοχή και αξιοπιστία σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.
Προδιαγραφές προϊόντος:
| Μέγεθος |
d |
Α |
Τ |
F |
N |
Μ |
G |
Γ |
D |
H |
H1 |
H2 |
S |
W |
Δ1 |
Επενδύσεις |
Στροφή |
WT |
| 1/2 ίντσες |
0.59 |
4.25 |
0.38 |
0.06 |
4 |
0.63 |
1.38 |
2.38 |
3.50 |
3.39 |
2.25 |
0.93 |
0.44 |
6.65 |
1.65 |
Επενδύσεις |
34 |
3.7 |
| 3/4 ίντσες. |
0.79 |
4.61 |
0.38 |
0.06 |
4 |
0.63 |
1.69 |
2.76 |
3.90 |
3.50 |
2.36 |
0.93 |
0.44 |
6.65 |
1.65 |
Επενδύσεις |
49 |
4.6 |
| 1" |
0.98 |
5.00 |
0.38 |
0.06 |
4 |
0.63 |
2.01 |
3.11 |
4.25 |
4.06 |
2.89 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
58 |
6.4 |
| 1-1/4" |
1.26 |
5.51 |
0.44 |
0.06 |
4 |
0.63 |
2.50 |
3.50 |
4.61 |
4.06 |
3.09 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
80 |
8.6 |
| 1-1/2 ίντσες |
1.50 |
6.50 |
0.50 |
0.06 |
4 |
0.63 |
2.88 |
3.88 |
5.00 |
5.12 |
4.05 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
222 |
12.6 |
| 2 " |
1.97 |
7.01 |
0.57 |
0.06 |
4 |
0.75 |
3.62 |
4.75 |
5.98 |
5.31 |
4.35 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
337 |
18.5 |
| 2-1/2 ίντσες |
2.56 |
7.48 |
0.63 |
0.06 |
4 |
0.75 |
4.12 |
5.47 |
7.01 |
5.79 |
4.80 |
1.52 |
0.75 |
11.38 |
2.76 |
M8 |
399 |
29.3 |
| 3 " |
3.15 |
7.99 |
0.69 |
0.06 |
4 |
0.75 |
5.00 |
5.98 |
7.48 |
6.54 |
5.59 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
540 |
36.2 |
| 4 ίντσες |
3.94 |
9.00 |
0.88 |
0.06 |
8 |
0.75 |
6.19 |
7.50 |
8.98 |
7.13 |
6.18 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
709 |
61.1 |
| 6 ιντσών |
5.91 |
15.51 |
1.00 |
0.06 |
8 |
0.87 |
8.50 |
9.51 |
10.98 |
10.10 |
8.66 |
1.97 |
1.06 |
29.25 |
4.92 |
M12 |
1682 |
119.0 |
| 8 ιντσών. |
7.87 |
17.99 |
1.13 |
0.06 |
8 |
0.89 |
10.63 |
11.75 |
13.50 |
13.15 |
11.83 |
3.37 |
1.42 |
33.07 |
5.51 |
M16 |
4160 |
194.0 |
| 10 ίντσες. |
9.84 |
20.98 |
1.19 |
0.06 |
12 |
1.00 |
12.76 |
14.25 |
15.98 |
14.88 |
13.17 |
2.93 |
1.42 |
40.94 |
5.51 |
M16 |
6638 |
359.4 |
Διαφορετικά υλικά βαλβίδων σφαίρας:
Ειδικές βαλβίδες σφαίραςμπορεί να κατασκευαστεί χρησιμοποιώντας μια ποικιλία ειδικών υλικών για να ανταποκρίνεται στις απαιτήσεις διαφορετικών μέσων και συνθηκών λειτουργίας σε διαφορετικά περιβάλλοντα εφαρμογής.
Τιτάνιο...Με υψηλή αντοχή στη διάβρωση και ελαφρύ βάρος, κατάλληλο για ναυτιλιακή μηχανική και τη χημική βιομηχανία.
Νικέλιο...Με καλή αντοχή στην οξείδωση και τη διάβρωση, κατάλληλη για περιβάλλον υψηλών θερμοκρασιών και υψηλής διαβρωτικότητας.
Ζιρκόνιο - Εξαιρετική αντοχή στη διάβρωση, κατάλληλη για όξινα μέσα υψηλής θερμοκρασίας.
Χάστελοϊ...Υψηλή αντοχή στην διάβρωση, κατάλληλη για απαιτητικά περιβάλλοντα χημικής επεξεργασίας.
Μονέλ...Καλή αντοχή στη διάβρωση και μηχανικές ιδιότητες, κατάλληλη για θαλάσσιο νερό και χημικά μέσα.
Ακατέργαστο...Σύνθετο υψηλής θερμοκρασίας με εξαιρετική αντοχή σε υψηλές θερμοκρασίες και αντοχή στην οξείδωση.
Δύο μέρη από ανοξείδωτο χάλυβα.Συνδυάζει τα πλεονεκτήματα του αυστενιτικού και του φερριτικού ανοξείδωτου χάλυβα, με υψηλή αντοχή και αντοχή στη διάβρωση.
904L-Υπερ-χαμηλό άνθρακα αυστενιτικός ανοξείδωτος χάλυβας, με εξαιρετική αντοχή στη διάβρωση, ειδικά σε ισχυρά όξινα περιβάλλοντα.
Λύκος 20-Σχεδιασμένο να αντιστέκεται στη διάβρωση από θειικό οξύ, κατάλληλο για τη χημική και τη φαρμακευτική βιομηχανία.
Σύνθετο C-4- Με εξαιρετική αντοχή στη διάβρωση και αντοχή, κατάλληλη για ακραία διαβρωτικά περιβάλλοντα.
Χαρακτηριστικά της βαλβίδας τύπου σφαίρας από τιτάνιο:
Η μπάλα ενόςβαλβίδα σφαίρας από τιτάνιοΥπό την επίδραση της μέσης πίεσης, η σφαίρα μπορεί να προκαλέσει μια ορισμένη μετατόπιση και να πιέσει σφιχτά κατά την επιφάνεια σφράγισης της άκρης εξόδου για να εξασφαλίσει την σφράγιση της άκρης εξόδου.Το κύριο πλεονέκτημα του αμερικανικού προτύπουβαλβίδα σφαίρας από τιτάνιοείναι ότι αξιοποιεί την εξαιρετική σταθερότητα και την ικανότητα αυτοπαθητικοποίησης του οξειδίου της ταινίας που σχηματίζεται πάνω στο μέταλλο τιτανίου σε ιδιαίτερα διαβρωτικά περιβάλλοντα,που του επιτρέπουν να αντιστέκεται σε ισχυρή διάβρωση σε διάφορες σκληρές συνθήκες εργασίας.
Χαμηλή αντίσταση ροής:Οι βαλβίδες με σφαίρα έχουν σχετικά χαμηλή αντίσταση στο υγρό μεταξύ όλων των τύπων βαλβίδων.
Καλή απόδοση σφράγισης:Η απόδοση σφράγισης των βαλβίδων σφαίρας τιτανίου American Standard είναι εξαιρετική.που εξασφαλίζει την εύκολη σφράγισηΕπιπλέον, η δύναμη σφράγισης της βαλβίδας σφαίρας αυξάνεται με την πίεση του μέσου.
Αξιόπιστη σφραγίδα σταυρού:Ο στύλος μιας βαλβίδας σφαίρας περιστρέφεται μόνο κατά 90° κατά τη διάρκεια των λειτουργιών ανοίγματος και κλεισίματος, έτσι ώστε η σφραγίδα συσκευασίας του στύλου να μην καταστρέφεται εύκολα.η δύναμη σφράγισης της αντίστροφης σφραγίδας του βλαστού αυξάνεται με την πίεση του μέσου.
Εφαρμογές βαλβίδων σφαίρας από τιτάνιο:
Κύλινδροι σφαίρας από τιτάνιοέχουν ευρύ φάσμα εφαρμογών σε διάφορους βιομηχανικούς τομείς, κυρίως στις ακόλουθες πτυχές:
Χημική βιομηχανία:Λόγω της εξαιρετικής αντοχής στη διάβρωση των υλικών τιτανίου,βαλβίδες σφαίρας από τιτάνιοχρησιμοποιούνται συνήθως σε χημικές διαδικασίες παραγωγής που περιλαμβάνουν χειρισμό διαβρωτικών μέσων, όπως οξέα και αλκαλικά διαλύματα.
Βιομηχανία πετρελαίου και φυσικού αερίου: βαλβίδες με σφαίρες από τιτάνιοΧρησιμοποιούνται για τον έλεγχο της ροής και της πίεσης των υγρών,διασφάλιση της ασφαλούς και σταθερής λειτουργίας του συστήματος.
Ναυτική Μηχανική: Κύλινδροι σφαίρας από τιτάνιοέχουν καλή αντοχή στη διάβρωση από το θαλάσσιο νερό, γεγονός που τις καθιστά ευρέως χρησιμοποιητές σε εφαρμογές ναυπηγικής μηχανικής, όπως συστήματα ελέγχου υγρών σε υποθαλάσσιους αγωγούς και υπεράκτιες πλατφόρμες.
Αεροδιαστημικό πεδίο: Κύλινδροι σφαίρας από τιτάνιοχρησιμοποιούνται ευρέως στα υδραυλικά συστήματα αεροδιαστημικής, στα συστήματα καυσίμων κλπ., λόγω των ελαφρών και ανθεκτικών χαρακτηριστικών τους που πληρούν τις απαιτήσεις των αεροσκαφών.
Τροφίμων και Φαρμακευτικής Βιομηχανίας:Δεδομένου ότι τα υλικά τιτανίου είναι μη τοξικά και δεν μολύνουν τρόφιμα ή φάρμακα,βαλβίδες σφαίρας από τιτάνιοχρησιμοποιούνται συχνά σε συστήματα ελέγχου υγρών στις βιομηχανίες επεξεργασίας τροφίμων και φαρμακευτικών προϊόντων.
