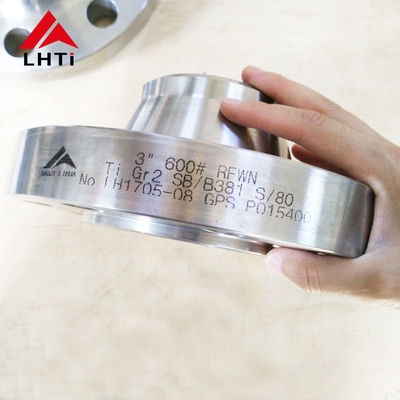

Ti Gr5 Gr7 Titanium Weld Neck Flange ASME B16.5 Κλάση 150 WN Flange Weld Neck Ανυψωμένο πρόσωπο για τη χημική βιομηχανία

2. ASME B16.5 Τάξη 5 Τάξη 7 Τιτανίου Βιομηχανικές φτερούγες WNRF Τάξη 150

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

Σύνθεση: Το τιτάνιο βαθμού 5 είναι κράμα α-βήτα που αποτελείται από 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.Αυτή η σύνθεση παρέχει μια ισορροπία των ιδιοτήτων που την καθιστούν το πιο ευρέως χρησιμοποιούμενο κράμα τιτανίου.

Δύναμη: Προσφέρει εξαιρετική αναλογία αντοχής προς βάρος, καθιστώντας το κατάλληλο για αεροδιαστημικές, ναυτικές και βιομηχανικές εφαρμογές όπου η ελαφριά αντοχή είναι κρίσιμη.

Αντοχή στη διάβρωση: Το τιτάνιο βαθμού 5 έχει καλή αντοχή στη διάβρωση, αν και όχι τόσο υψηλή όσο το καθαρό τιτάνιο ( βαθμός 1).

Αντοχή στη θερμοκρασία: Διατηρεί τις ιδιότητές του σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές σε ανεμογεννήτριες αερίου, συστήματα εξάτμισης και άλλα περιβάλλοντα υψηλής θερμοκρασίας.

Εφαρμογές: Αεροδιαστημικά εξαρτήματα (αεροπλάνα, κινητήρες αεριωθούμενων), θαλάσσιο εξοπλισμό, ιατρικά εμφυτεύματα, εξαρτήματα αυτοκινήτων, αθλητικό εξοπλισμό και βιομηχανικά μηχανήματα.

Κατηγορία 7 τιτανίου (Ti-0,15Pd):

Σύνθεση: Το τιτάνιο βαθμού 7 είναι κράμα τιτανίου με προσθήκη 0,15% παλλαδίου, ενισχύοντας την αντοχή του στη διάβρωση.

Αντοχή στη διάβρωση: Το τιτάνιο βαθμού 7 είναι εξαιρετικά ανθεκτικό στη διάβρωση σε περιβάλλοντα μείωσης και ήπιας οξείδωσης, συμπεριλαμβανομένων των χλωριδίων.

Ζυθοποιήσιμοτητα: προσφέρει καλή ζυθοποιήσιμοτητα, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν κατασκευή και συναρμολόγηση.

Δυνατότητα: Το τιτάνιο βαθμού 7 έχει χαμηλότερη αντοχή σε σύγκριση με το τιτάνιο βαθμού 5, αλλά εξακολουθεί να είναι επαρκές για πολλές εφαρμογές.

Εφαρμογές: Χημική επεξεργασία, αφαλάτωση, θαλάσσια περιβάλλοντα και άλλες εφαρμογές όπου απαιτείται ανώτερη αντοχή στη διάβρωση.Χρησιμοποιείται επίσης σε ιατρικά εμφυτεύματα όπου η βιοσυμβατότητα και η αντοχή στη διάβρωση είναι κρίσιμες.

3. Προδιαγραφή της ANSI B16.5 Τάξη 150 Τιτανίου Φλάντζης λαιμού συγκόλλησης

4Γιατί επιλέγουμε τις φλέβες λαιμού από τιτάνιο στη βιομηχανία;

Πλακέτες για το λαιμό από ιμάνιοπροσφέρουν μια σειρά από πλεονεκτήματα που τα καθιστούν ιδιαίτερα περιζήτητα σε διάφορες βιομηχανικές εφαρμογές όπου η απόδοση και η αντοχή είναι κρίσιμες.

Αντίσταση στη διάβρωση: Πλακέτες για το λαιμό από ιμάνιοείναι εξαιρετικά ανθεκτικά στη διάβρωση, ακόμη και σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα οξέα και τα χλωρίδια.και υπεράκτια πετρέλαιο και φυσικό αέριο όπου η αντοχή στη διάβρωση είναι κρίσιμη.

Σύνθεση αντοχής προς βάρος:Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας τις φλάντζες λαιμού συγκόλλησης από τιτάνιο ισχυρές και ανθεκτικές, ενώ παραμένουν ελαφριά.Αυτό είναι πλεονεκτικό σε εφαρμογές όπου η μείωση του βάρους είναι επιθυμητή χωρίς να διακυβεύεται η αντοχή και η απόδοση.

Αντοχή σε υψηλές θερμοκρασίες: Φλάντζες λαιμού συγκόλλησης από τιτάνιομπορούν να αντέξουν υψηλές θερμοκρασίες χωρίς να χάνουν τις μηχανικές τους ιδιότητες.που τους καθιστούν κατάλληλους για εφαρμογές που περιλαμβάνουν θερμικό και θερμικό κύκλο.

Βιοσυμβατότητα:Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, γεγονός που καθιστά τις φλάντζες λαιμού από τιτάνιο κατάλληλες για χρήση σε ιατρικό εξοπλισμό, φαρμακευτική κατασκευή,και βιομηχανίες μεταποίησης τροφίμων όπου η καθαρότητα του προϊόντος είναι απαραίτητη.

Μακροζωία και αντοχή:Το τιτάνιο είναι γνωστό για την αντοχή και τη μακρά διάρκεια ζωής του.συμβάλλει στη μείωση του κόστους συντήρησης και αντικατάστασης με την πάροδο του χρόνου.

Εξαιρετικές ιδιότητες σφράγισης:Η ομαλή επιφάνεια των φλάντζων λαιμού συγκόλλησης από τιτάνιο, που επιτυγχάνεται μέσω διαδικασιών παρασκευής ή επεξεργασίας, επιτρέπει την ανώτερη σφράγιση με συμπίεση ή άλλα συνδετικά στοιχεία.Αυτό βοηθά στην πρόληψη διαρροών και εξασφαλίζει αξιόπιστη απόδοση σε κρίσιμες εφαρμογές.

Συμβατότητα με άλλα μέταλλα: Φλάντζες λαιμού από ιμάνιομπορεί εύκολα να συγκολληθεί ή να συνδυαστεί με άλλα μέταλλα, όπως ανοξείδωτο χάλυβα ή χάλυβα άνθρακα, επιτρέποντας ευελιξία στο σχεδιασμό και συμβατότητα με τα υπάρχοντα συστήματα.

5- Τιτανίου Weck Neck Flanges Πιστοποιητικά

Πιστοποιητικό EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesΕκδίδεται από τον κατασκευαστή και επαληθεύει ότι το υλικό πληροί τα απαιτούμενα πρότυπα.

Πιστοποιητικό πρώτων υλών:

Το πιστοποιητικό αυτό παρέχει λεπτομέρειες σχετικά με τις πρώτες ύλες που χρησιμοποιούνται στην παραγωγή των φλάντζων τιτανίου.και τυχόν εφαρμοστέα αποτελέσματα δοκιμών υλικώνΑυτό εξασφαλίζει την ιχνηλασιμότητα και τον έλεγχο ποιότητας από το αρχικό στάδιο προμήθειας υλικών.

100% ανίχνευση ελαττωμάτων με υπερήχους:

Η δοκιμή υπερήχων (UT) είναι μια μη καταστροφική μέθοδος δοκιμής που χρησιμοποιείται για την ανίχνευση εσωτερικών και επιφανειακών ελαττωμάτων στις φλάντζες τιτανίου.Η κάλυψη 100% UT σημαίνει ότι όλες οι φλάντζες υποβάλλονται σε διεξοδικές δοκιμές για να εξασφαλιστεί ότι δεν υπάρχουν ελαττώματα που θα μπορούσαν να θέσουν σε κίνδυνο τη δομική τους ακεραιότητα ή τις επιδόσεις τους..

Υδροστατική δοκιμή:

Η δοκιμή αυτή περιλαμβάνει την πίεση της φλάντζας τιτανίου με νερό ή άλλο υγρό σε προκαθορισμένο επίπεδο πίεσης.Αξιολογεί την ικανότητα της φλάντζας να αντέχει την πίεση χωρίς διαρροή ή παραμόρφωση, διασφαλίζοντας ότι πληροί τις καθορισμένες τιμές πίεσης και απαιτήσεις ασφάλειας.

Έκθεση επιθεώρησης τρίτου μέρους:

Η έκθεση αυτή διενεργείται από ανεξάρτητο τρίτο φορέα ή αρχή ελέγχου και παρέχει αμερόληπτη αξιολόγηση της ποιότητας των φλάντζων τιτανίου.επιβεβαιώνοντας τη συμμόρφωση με τα ισχύοντα πρότυπα, τις προδιαγραφές και τις απαιτήσεις των πελατών.

6. Επιθεωρήσεις φλάντζης λαιμού συγκόλλησης από τιτάνιο

Οπτική δοκιμή (VT):Αυτό περιλαμβάνει την οπτική επιθεώρηση της επιφάνειας της συγκόλλησης και της φλάντζας για την ανίχνευση ορατών ελαττωμάτων, όπως ρωγμές, πορώσεις ή ακατάλληλα προφίλ συγκόλλησης.

Υπερήχθης δοκιμή (UT):Αυτή η τεχνική χρησιμοποιεί υψηλής συχνότητας ηχητικά κύματα για την ανίχνευση εσωτερικών ελαττωμάτων στο υλικό, όπως κενά, ενσωματώσεις ή ρωγμές.

Ραδιογραφική εξέταση (RT):Η μέθοδος αυτή χρησιμοποιεί ακτίνες Χ ή ακτίνες γάμμα για να παράγει εικόνες της εσωτερικής δομής της συγκόλλησης και της φλάντζας.

Δοκιμή μαγνητικών σωματιδίων (MT):Το MT χρησιμοποιείται για την ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε σιδηρομαγνητικά υλικά.Η μέθοδος αυτή μπορεί να μην είναι εφαρμοστέα εκτός εάν υπάρχουν μαγνητικά υλικά κοντά ή επικαλύψεις που μπορούν να μαγνητιστούν..

Δοκιμασία διεισδυτικών ουσιών/διεισδυτικών χρωστικών ουσιών (PT):Η PT περιλαμβάνει την εφαρμογή ενός χρωστικού που διεισδύει στην επιφάνεια της συγκόλλησης και στη συνέχεια την αφαίρεση της υπερβολικής χρωστικής για να αποκαλυφθούν ελαττώματα που σπάνε την επιφάνεια.

Δοκιμή ρεύματος δρόμου (ET):Το ΕΤ χρησιμοποιεί ηλεκτρομαγνητική επαγωγή για να ανιχνεύσει ελαττώματα στην επιφάνεια και κοντά στην επιφάνεια σε αγωγικά υλικά όπως το τιτάνιο.

Ακουστική εκπομπή (AE):Το AE περιλαμβάνει την παρακολούθηση των ηχητικών εκπομπών από ένα υλικό υπό πίεση για την ανίχνευση αλλαγών ενδεικτικών ελαττωμάτων όπως ρωγμές ή διαρροές.
