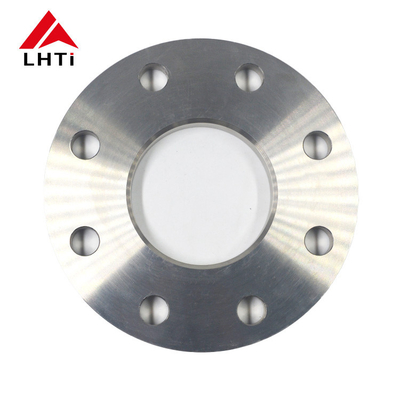

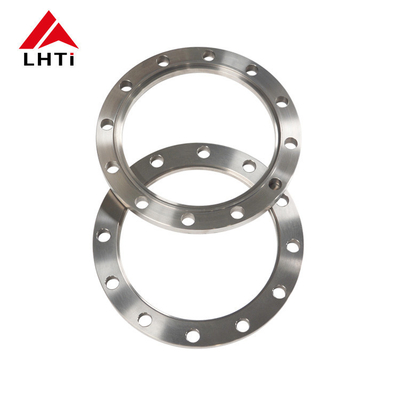

Πλάκα φλάντζης τιτανίου DIN2501 Gr2 Gr7 PN10 Πλάκα φλάντζης τιτανίου PLRF Flange Pipe Flange Plate για συστήματα αγωγών

2Αξιολογίες DIN 2501 Φλάντζης από πλακέτα τιτανίου

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

4.

5. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

6.

7. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκολλησιμότητα και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

8.

9. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

10.

11. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστήματα (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

12.

3.Προδιαγραφές για την φλάντσα από πλακέτα τιτανίου DIN2501 PN10

4.Η διαδικασία παραγωγής φλάντζων πλακών από τιτάνιο

Επιλογή υλικού:

Σύνθεση τιτανίου: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.15Pd), επιλέγονται για τις ειδικές μηχανικές τους ιδιότητες, την αντοχή στη διάβρωση και άλλα σχετικά χαρακτηριστικά.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι τιτανίου κοπούν σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις των φλάντζων.

Σφυρηλάτηση ή έλαση: Το υλικό τιτανίου θερμαίνεται σε βέλτιστη θερμοκρασία και σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή έλασης για να σχηματιστούν τα αρχικά κενά φλάντζας.Αυτό περιλαμβάνει το σχηματισμό του λαιμού και του προσώπου της φλάντζας..

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες κενές μονάδες τιτανίου υποβάλλονται σε επεξεργασίες ακριβείας.Αυτό περιλαμβάνει την περιστροφή για την επίτευξη της επιθυμητής εξωτερικής διάμετρος (OD) και το άλεμα για τη δημιουργία της επιφάνειας φλάντζας (υψωμένο πρόσωπο, επίπεδης επιφάνειας, ή δακτυλιοειδούς σύνδεσης σύμφωνα με τις προδιαγραφές ASME B16.5).

Τρυπές: Τρυπώνται τρύπες στο φλάντζ για να χωρέσουν οι βίδες και να εξασφαλιστεί η σωστή ευθυγράμμιση με τους σωλήνες σύνδεσης.

Προετοιμασία συγκόλλησης:

Στρογγυλοποίηση: Τα άκρα της φλάντζας του λαιμού συγκόλλησης, ειδικά η περιοχή όπου συνδέεται με τον σωλήνα, είναι στρογγυλοποιημένα για να διευκολύνουν τη συγκόλληση.

Διάταξη:

Συστήματα συγκόλλησης: Οι φλάντζες λαιμού συγκόλλησης τιτανίου συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή παρόμοιες μεθόδους κατάλληλες για κράματα τιτανίου.Η συγκόλληση πραγματοποιείται με προσοχή για τη διατήρηση μιας προστατευμένης ατμόσφαιρας (αργκόνιο ή ήλιο) για την πρόληψη της μόλυνσης και της οξείδωσης, το οποίο μπορεί να θέσει σε κίνδυνο την αντοχή του τιτανίου στη διάβρωση.

Επιθεώρηση συγκόλλησης: Η επιθεώρηση μετά τη συγκόλληση περιλαμβάνει μη καταστροφικές μεθόδους δοκιμής (NDT), όπως δοκιμές διείσδυσης βαφής ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας των συγκόλλησεων.

Θερμική επεξεργασία (εάν απαιτείται):

Επεξεργασία με θέρμανση: Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εφαρμοστεί θερμική επεξεργασία με θέρμανση ή μείωση της πίεσης για τη βελτιστοποίηση των ιδιοτήτων του υλικού και τη μείωση των υπολειμματικών πιέσεων.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλέγγι λαιμού συγκόλλησης υποβάλλεται σε αυστηρούς ελέγχους διαστάσεων για να εξασφαλιστεί ότι πληροί ακριβείς ανοχές και προδιαγραφές, συμπεριλαμβανομένων εκείνων που ορίζονται από το ASME B16.5.

Οπτική και επιφανειακή επιθεώρηση: Οι οπτικές επιθεωρήσεις διασφαλίζουν ότι δεν υπάρχουν ελαττώματα ή ατέλειες επιφάνειας που θα μπορούσαν να επηρεάσουν την απόδοση ή την ακεραιότητα.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της ακεραιότητας πίεσης και της αντοχής στη διαρροή της φλάντζας υπό καθορισμένες συνθήκες.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επίστρωση: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας, όπως παθητικοποίηση ή ανωδίαση, για την περαιτέρω ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της τελικής επιφάνειας.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως το είδος του υλικού, το μέγεθος, την τάξη πίεσης και την ταυτοποίηση του κατασκευαστή για την ανίχνευση.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά οι επιθεωρήσεις και οι δοκιμές, οι φλάντζες λαιμού συγκόλλησης από τιτάνιο συσκευάζονται προσεκτικά για να αποφευχθεί η βλάβη κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στους πελάτες ή στα κέντρα διανομής.

5Κοινά πρότυπα για τις φλάντζες από τιτάνιο

6. Εφαρμογές της φλάντζης πλακέτας τιτανίου DIN2501

• Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου η αντοχή σε διαβρωτικές χημικές ουσίες είναι απαραίτητη.
• Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.

7.Τιτανίου Πλάκα Φλάντζες Οφέλη

Επιδόσεις υψηλής θερμοκρασίας:Το τιτάνιο διατηρεί την αντοχή και τη δυσκαμψία του σε υψηλές θερμοκρασίες, καθιστώντας τις φλάντζες πλακών τιτανίου κατάλληλες για εφαρμογές όπου συναντούνται υψηλές θερμοκρασίες.Μπορούν να αντέξουν τον θερμικό κύκλο και να διατηρήσουν τις μηχανικές τους ιδιότητες σε ευρύ φάσμα θερμοκρασιών.

Βιοσυμβατότητα:Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, καθιστώντας τις φλάντζες από τιτάνιο κατάλληλες για χρήση σε ιατρικά προϊόντα, φαρμακευτική επεξεργασία,και εξοπλισμού επεξεργασίας τροφίμων όπου η καθαριότητα και η ασφάλεια είναι πρωταρχικής σημασίας.

Μακροζωία και αντοχή:Οι φλάντζες πλακών από τιτάνιο έχουν μεγάλη διάρκεια ζωής λόγω της αντοχής τους στη διάβρωση, την κόπωση και την διάβρωση.καθιστώντας τους μια οικονομικά αποδοτική επιλογή μακροπρόθεσμα.

Συμβατότητα με άλλα υλικά:Οι φλάντζες πλακών από τιτάνιο μπορούν εύκολα να συγκολληθούν ή να βουλωθούν σε άλλα στοιχεία από τιτάνιο ή σε διαφορετικά υλικά, διευκολύνοντας την ενσωμάτωση σε περίπλοκα συστήματα και δομές.

Η αισθητική έκκληση:Το τιτάνιο έχει μια μοναδική ασημένια γκρίζα εμφάνιση που είναι αισθητικά ευχάριστη, καθιστώντας το κατάλληλο για αρχιτεκτονικές εφαρμογές όπου η οπτική έλξη είναι σημαντική.

Χαμηλή θερμική διαστολή:Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής σε σύγκριση με άλλα μέταλλα, το οποίο συμβάλλει στη διατήρηση της σταθερότητας των διαστάσεων κάτω από διακυμάνσεις θερμοκρασίας.

Αντίσταση στο περιβάλλον:Οι φλέβες πλακών από τιτάνιο παρουσιάζουν εξαιρετική αντοχή σε περιβαλλοντικούς παράγοντες όπως η υπεριώδης ακτινοβολία και το αλμυρό νερό, καθιστώντας τους κατάλληλους για εξωτερικές και θαλάσσιες εφαρμογές.

Μη μαγνητικές ιδιότητες:Το τιτάνιο είναι μη μαγνητικό, το οποίο είναι επωφελές σε εφαρμογές όπου πρέπει να ελαχιστοποιηθούν οι ηλεκτρομαγνητικές παρεμβολές (EMI) ή η μαγνητική ευαισθησία.
