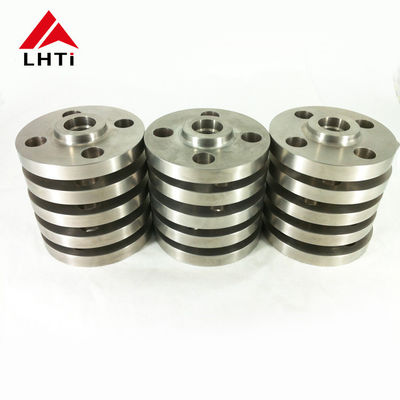

SORF Flange ANSI B16.5 Ti Gr2 Gr5 Gr7 Class 150LBS Titanium Slip On Flange Raised Face για τη βιομηχανία πετρελαίου και φυσικού αερίου

2. ASME B16.5 Κατηγορίες τιτανίου για επιφάνειες επιφάνειας

Κατηγορία τιτανίου 2 (Ti-CP):

Σύνθεση: Εμπορικά καθαρό τιτάνιο με σύνθεση 99,2% τιτανίου, 0,25% σιδήρου, 0,3% οξυγόνου και ίχνη άλλων στοιχείων.

Ιδιότητες:

Δυναμικότητα: σχετικά χαμηλή σε σύγκριση με τα κράματα· υψηλότερη από πολλούς χάλυβες αλλά χαμηλότερη από τα κράματα τιτανίου.

Αντίσταση στη διάβρωση: Εξαιρετική στα περισσότερα περιβάλλοντα, ειδικά κατά των χλωριδίων.

Ζυθοποιήσιμη: Καλή ζυθοποιήσιμη και κατασκευαστική ικανότητα.

Εφαρμογές: Χημική επεξεργασία, θαλάσσιο περιβάλλον, ιατρικά εμφυτεύματα (μη ανθεκτικά) και αρχιτεκτονική.

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

Σύνθεση: κράμα τιτανίου που περιέχει 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.

Ιδιότητες:

Δυνατότητα: Εξαιρετική αναλογία αντοχής προς βάρος, ανώτερη από το τιτάνιο κλάσης 2.

Αντοχή στη διάβρωση: Καλή αντοχή στη διάβρωση, όχι τόσο υψηλή όσο της βαθμίδας 2, αλλά κατάλληλη για πολλά περιβάλλοντα.

Αντοχή σε θερμοκρασίες: Διατηρεί αντοχή σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για αεροδιαστημικές και υψηλής απόδοσης εφαρμογές.

Εφαρμογές: Συσκευάσματα αεροδιαστημικού εξοπλισμού (αεροπλάνα, κινητήρες αεριωθούμενων πτήσεων), εξοπλισμός ναυτιλίας, ιατρικά εμφυτεύματα, κατασκευαστικά στοιχεία αυτοκινήτων και αθλητικό εξοπλισμό.

Κατηγορία 7 τιτανίου (Ti-0,15Pd):

Σύνθεση: κράμα τιτανίου με προσθήκη 0,15% παλλαδίου.

Ιδιότητες:

Αντοχή στη διάβρωση: Εξαιρετική αντοχή στη διάβρωση, ιδιαίτερα σε περιβάλλοντα μείωσης.

Ζυθοποίηση: Καλή ζυθοποίηση, κατάλληλη για συγκόλληση και κατασκευή.

Δυνατότητα: Μικρότερη αντοχή σε σύγκριση με την κατηγορία 5, αλλά επαρκής για πολλές εφαρμογές.

Εφαρμογές: Χημική επεξεργασία, εγκαταστάσεις αφαλάτωσης, θαλάσσια περιβάλλοντα και άλλες εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση.

3.Προδιαγραφές για την ASME B16.5 κλάση 150 Τιτανίου Slip On Flange

4. ΠλεονεκτήματαΤιτανίου Σλίπ Πάνω στις Φλάντζες στη Βιομηχανία

• Αντίσταση στη διάβρωση: Εξαιρετική αντοχή στη διάβρωση σε διάφορα επιθετικά περιβάλλοντα.
• Αναλογία αντοχής προς βάρος: Παρέχει αντοχή και αντοχή ενώ παραμένει ελαφρύ.
• Αντοχή σε υψηλές θερμοκρασίες:Διατηρεί μηχανικές ιδιότητες σε υψηλές θερμοκρασίες.
• Βιοσυμβατότητα:Μη τοξικές και βιοσυμβατές, κατάλληλες για ιατρικές και τροφικές εφαρμογές.
• Μακροζωία:Βιώσιμη και μακροχρόνια απόδοση, μειώνοντας το κόστος συντήρησης και αντικατάστασης.

5Εφαρμογές της ANSI B16.5 Titanium Slip On Flange

• Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου η αντοχή σε διαβρωτικές χημικές ουσίες είναι απαραίτητη.
• Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.

6Η διαδικασία παραγωγής των φλάντζων από τιτάνιο

Επιλογή υλικού:

Σύνθετο τιτάνιο: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.Κατηγορία 5 (Ti-6Al-4V), και βαθμός 7 (Ti-0,15Pd) ανάλογα με παράγοντες όπως αντοχή, αντοχή στη διάβρωση και απαιτήσεις θερμοκρασίας.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι από τιτάνιο κόβονται σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις των φλάντζων.

Τεχνουργήματα από χάλυβα:Το υλικό τιτανίου θερμαίνεται σε κατάλληλη θερμοκρασία σφυρηλάτησης και στη συνέχεια σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή κυλίας για να επιτευχθεί το επιθυμητό σχήμα και μέγεθος της κενής φλάντζας γλιστρίσματος.

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες σφραγίδες τιτανίου υποβάλλονται σε επεξεργαστικές εργασίες.Αυτό περιλαμβάνει την περιστροφή για τη δημιουργία της εξωτερικής διάμετρου (OD) και την αντιμετώπιση των άκρων φλάντζας για την επίτευξη της απαιτούμενης επιφάνειας (e.π.χ., ανυψωμένο πρόσωπο, επίπεδο πρόσωπο, αρθρώσεις τύπου δακτυλίου).

Τρυπές: Τρυπές τρυπών για την ευθυγράμμιση βρόγχων και σωλήνων σύμφωνα με την ASME B16.5 ή τις προδιαγραφές του πελάτη.

Προετοιμασία συγκόλλησης:

Σφραγίσματα: Τα άκρα της φλάντζας σφραγίζονται για να προετοιμαστούν για συγκόλληση.

Διάταξη:

Διαδικασία συγκόλλησης: Οι φλάντζες από τιτάνιο συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή άλλες κατάλληλες μεθόδους.Προσέχεται η διατήρηση μιας αδρανούς ατμόσφαιρας (συνήθως αργονίου) για την αποφυγή της μόλυνσης και την εξασφάλιση ισχυρής, ανθεκτικές στη διάβρωση συγκόλλησεις.

Επιθεώρηση συγκόλλησης: Οι συγκόλλησεις υποβάλλονται σε μη καταστροφικές μεθόδους δοκιμής (NDT), όπως επιθεώρηση διεισδυτικών χρωστικών ουσιών ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας της συγκόλλησης και την ανίχνευση τυχόν ελαττωμάτων.

Θερμική επεξεργασία (εάν απαιτείται):

Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εκτελεστεί θερμική επεξεργασία για την ανακούφιση από την πίεση ή την ενίσχυση των ιδιοτήτων του υλικού.Αυτό το βήμα εξασφαλίζει τη φλάντζη διατηρεί τις μηχανικές ιδιότητες και τη διαμετρική σταθερότητα.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλάντσα υποβάλλεται σε ελέγχους διαστάσεων για να διασφαλιστεί ότι πληροί τις καθορισμένες ανοχές και διαστάσεις σύμφωνα με το πρότυπο ASME B16.5 ή τις απαιτήσεις του πελάτη.

Οπτική και επιφανειακή επιθεώρηση: Οι επιφάνειες των φλάντζων ελέγχονται οπτικά για τυχόν ατέλειες ή ελαττώματα που θα μπορούσαν να επηρεάσουν την απόδοση.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της στεγανότητας των φλάντζων και της αντοχής στην πίεση.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επίστρωση: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας όπως παθητικοποίηση ή ανωδίαση για την ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της αισθητικής.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως η ποιότητα του υλικού, το μέγεθος, η τάξη πίεσης και η ταυτοποίηση του κατασκευαστή.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά όλες οι επιθεωρήσεις και δοκιμές, οι φλάντζες από τιτάνιο συσκευάζονται με ασφάλεια για να αποφεύγονται ζημιές κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στον πελάτη ή στα κέντρα διανομής.

7Πιστοποιητικά δοκιμής φλάντζων από τιτάνιο

Πιστοποιητικό EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesΕκδίδεται από τον κατασκευαστή και επαληθεύει ότι το υλικό πληροί τα απαιτούμενα πρότυπα.

Πιστοποιητικό πρώτων υλών:

Το πιστοποιητικό αυτό παρέχει λεπτομέρειες σχετικά με τις πρώτες ύλες που χρησιμοποιούνται στην παραγωγή των φλάντζων από τιτάνιο.και τυχόν εφαρμοστέα αποτελέσματα δοκιμών υλικώνΑυτό εξασφαλίζει την ιχνηλασιμότητα και τον έλεγχο ποιότητας από το αρχικό στάδιο προμήθειας υλικών.

100% ανίχνευση ελαττωμάτων με υπερήχους:

Η δοκιμή υπερήχων (UT) είναι μια μη καταστροφική μέθοδος δοκιμής που χρησιμοποιείται για την ανίχνευση εσωτερικών και επιφανειακών ελαττωμάτων στις φλάντζες τιτανίου.Η κάλυψη 100% UT σημαίνει ότι όλες οι φλάντζες υποβάλλονται σε διεξοδικές δοκιμές για να διασφαλιστεί ότι δεν υπάρχουν ελαττώματα που θα μπορούσαν να θέσουν σε κίνδυνο τη δομική τους ακεραιότητα ή τις επιδόσεις τους..

Υδροστατική δοκιμή:

Η δοκιμή αυτή περιλαμβάνει την πίεση της φλάντζας τιτανίου με νερό ή άλλο υγρό σε προκαθορισμένο επίπεδο πίεσης.Αξιολογεί την ικανότητα της φλάντζας να αντέχει την πίεση χωρίς διαρροή ή παραμόρφωση, διασφαλίζοντας ότι πληροί τις καθορισμένες τιμές πίεσης και απαιτήσεις ασφάλειας.

Έκθεση επιθεώρησης τρίτου μέρους:

Η έκθεση αυτή διενεργείται από ανεξάρτητο τρίτο φορέα ή αρχή ελέγχου και παρέχει αμερόληπτη αξιολόγηση της ποιότητας των φλάντζων τιτανίου.επιβεβαιώνοντας τη συμμόρφωση με τα ισχύοντα πρότυπα, τις προδιαγραφές και τις απαιτήσεις των πελατών.
