Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα Baoji
Μάρκα: LHTi
Πιστοποίηση: ISO9001:2015
Αριθμό μοντέλου: ΕΤΣΙ φλάντζα
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5
Τιμή: USD$25/pcs--USD$80/pcs
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 10 εργάσιμες
Δυνατότητα προσφοράς: 5000 τμχ το μήνα
Υλικό: |
F2 F7 F12 |
Πρότυπο: |
ANSI 16.5 |
Επιφάνεια Σφράγισης: |
RF, FF, TG, RJ κ.λπ. |
Τύπος: |
ΛΟΙΠΟΝ Φλάντζα |
Εφαρμογή: |
εξαρτήματα σωληνώσεων |
Δοκιμές: |
UT% PT% |
Επιφάνεια: |
Αμεμπτος |
Ονομασία προϊόντος: |
ASTM B381 Gr F5 και ASME SB Titanium Grade 2 F2 Slip On Flange για εξαρτήματα σωλήνων |
Υλικό: |
F2 F7 F12 |
Πρότυπο: |
ANSI 16.5 |
Επιφάνεια Σφράγισης: |
RF, FF, TG, RJ κ.λπ. |
Τύπος: |
ΛΟΙΠΟΝ Φλάντζα |
Εφαρμογή: |
εξαρτήματα σωληνώσεων |
Δοκιμές: |
UT% PT% |
Επιφάνεια: |
Αμεμπτος |
Ονομασία προϊόντος: |
ASTM B381 Gr F5 και ASME SB Titanium Grade 2 F2 Slip On Flange για εξαρτήματα σωλήνων |

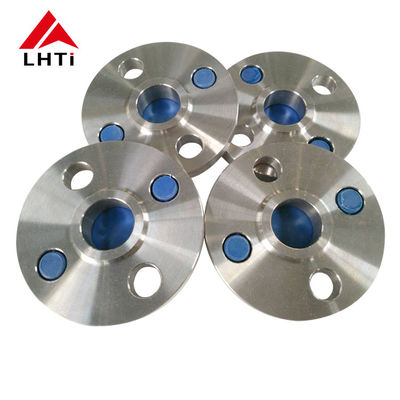

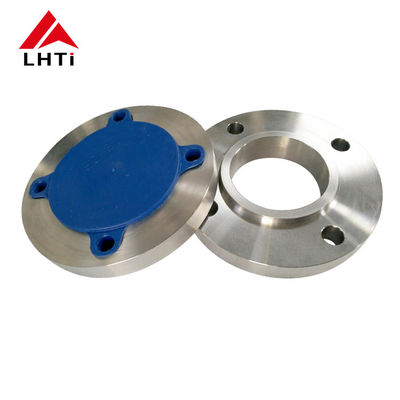

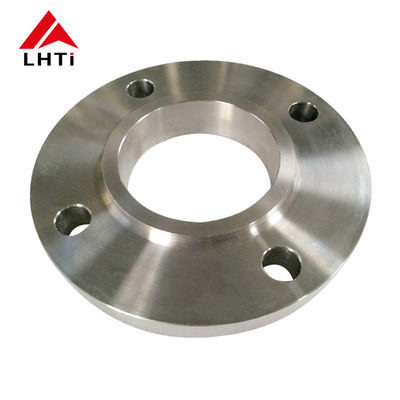

ASTM B381 Gr F5 και ASME SB Titanium Grade 2 F2 Slip On Flange για εξαρτήματα σωλήνων
Πληροφορίες Προϊόντος
Προϊόν | ολίσθηση τιτανίου στη φλάντζα |
Εφαρμογή | Δοχεία πίεσης λέβητα, χημικά, πετρέλαιο, ναυπηγική βιομηχανία, φαρμακευτική, μεταλλουργία, μηχανήματα |
Πρότυπο | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
Υλικό | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
Μέγεθος | 1/2''~80''(DN10~3600) |
Πίεση | ANSI: Κλάση 150-2500 DIN:PN6-PN250 |
Επιφάνεια Σφράγισης | RF, FF, TG, RJ κ.λπ. |
Τεχνική | Froged και CNC Machined |
Προσδιορισμός
Titanium Slip On Flange Class 150 | |||||||||
Ονομ. Σωλήνας Μέγεθος | Φλάντζα Dia. | Φλάντζα Πυκνός | Hub Dia.Στη Βάση | Μεγαλωμένος Face Dia. | Οχι. του Τρύπες | Dia. Του Μπουλόνια | Dia.του κύκλου του μπουλονιού | Οπή Dia. | Μήκος Thru Hub |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 16/9 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 16/11 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
1-1/2 | 5 | 16/11 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
Πλεονεκτήματα
Τα καλούπια μας για φλάντζα είναι πολύ πλήρη, έτσι μπορούμε να παράγουμε φλάντζες σε όλα τα πρότυπα, συμπεριλαμβανομένων των EN1092-1, ASME B16.5, DIN και BS κ.λπ.
Μεγάλη διάρκεια ζωής
Ανθεκτικό στη διάβρωση
Υψηλή ελαστική αντοχή και αντοχή σε εφελκυσμό
Εξαιρετική αναλογία αντοχής προς βάρος
Αντοχή σε υψηλή θερμοκρασία
Αντοχή σε χαμηλή θερμοκρασία
Καλή θερμική αγωγιμότητα
Μεγάλη ελαστικότητα και συγκολλησιμότητα
Αναλυτικές εικόνες
Εφαρμογές
Διαδικασία παραγωγής
