Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα Baoji
Μάρκα: LHTi
Πιστοποίηση: ISO9001:2015
Αριθμό μοντέλου: ΕΤΣΙ φλάντζα
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5
Τιμή: USD$25/pcs--USD$80/pcs
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: εργάσιμη ημέρα 10
Δυνατότητα προσφοράς: 5000pcs το μήνα
Υλικό: |
F2 F7 F12 |
Πρότυπα: |
Ansi 16,5 |
Επιφάνεια σφράγισης: |
RF, ΓΦ, TG, RJ Κ.ΛΠ. |
Τύπος: |
ΕΤΣΙ φλάντζα |
εφαρμογή: |
τοποθετήσεις σωληνώσεων |
Δοκιμή: |
UT% PT% |
Επιφάνεια: |
γυαλισμένος |
Όνομα προϊόντων: |
Ολίσθηση Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ΈΤΣΙ στη φλάντζα RF Ø2» 300# τιτανίου |
Υλικό: |
F2 F7 F12 |
Πρότυπα: |
Ansi 16,5 |
Επιφάνεια σφράγισης: |
RF, ΓΦ, TG, RJ Κ.ΛΠ. |
Τύπος: |
ΕΤΣΙ φλάντζα |
εφαρμογή: |
τοποθετήσεις σωληνώσεων |
Δοκιμή: |
UT% PT% |
Επιφάνεια: |
γυαλισμένος |
Όνομα προϊόντων: |
Ολίσθηση Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ΈΤΣΙ στη φλάντζα RF Ø2» 300# τιτανίου |
Ολίσθηση Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ΈΤΣΙ στη φλάντζα RF Ø2» 300# τιτανίου
Η ολίσθηση τιτανίου στη φλάντζα χρησιμοποιείται ευρέως στο πετροχημικό, το πετρέλαιο και το φυσικό αέριο, την ηλεκτρική παραγωγή, τη μαζική υγρή μεταφορά, τη χημική ουσία, το φαρμακευτικό είδος, τον πολτό και το χαρτί, τα κλωστοϋφαντουργικά προϊόντα και άλλες βιομηχανίες. Οι όλες φλάντζες τιτανίου μας κατασκευάζονται σύμφωνα με τα διεθνή πρότυπα. Οι φλάντζες τιτανίου συσκευάζονται για να εξασφαλίσουν ότι δεν είναι χαλασμένες κατά τη διάρκεια της αποστολής. Για την εξαγωγή, η τυποποιημένη συσκευασία εξαγωγής γίνεται στα κιβώτια κοντραπλακέ. Όλες οι φλάντζες τιτανίου είναι μαρκαρισμένες με το βαθμό, το μέρος όχι, το μέγεθος, το βαθμό και το εμπορικό σημάδι μας. Δεχόμαστε επίσης τα προσαρμοσμένα σημάδια στις φλάντζες τιτανίου.
Ολίσθηση τιτανίου Ansi B16.5 στη φλάντζα
Όνομα προϊόντων: Φλάντζα τιτανίου ΕΤΣΙ
Πρότυπα: ANSI/ASME B16.5
Υλικό: Gr1 Gr2 Gr5 Gr7 Gr12
Εφαρμογή: Χημική βιομηχανία
Επιφάνεια σφράγισης: RF, ΓΦ, TG, RJ Κ.ΛΠ.
Μέγεθος: 1/2 ' ~80» (DN10~3600)
Πίεση: 150#-2500#
Επιφάνεια: Γυαλισμένος
Τεχνική: Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή
Επιθεώρηση: UT% PT%
Πιστοποιητικό: ISO9001, TUV κ.λπ.
MOQ: 1PC
| Ολίσθηση τιτανίου Ansi B16.5 στην κατηγορία 150 φλαντζών | |||||||||
| Nom. Μέγεθος σωλήνων | Φλάντζα Dia. | Φλάντζα πυκνά | Πλήμνη Dia. Στη βάση | Αυξημένο πρόσωπο Dia. | Αριθ. των τρυπών | Dia. Από τα μπουλόνια | Dia. Από τον κύκλο μπουλονιών | Άντεξε Dia. | Μήκος μέσω της πλήμνης |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| Ολίσθηση τιτανίου Ansi Β 16,5 στην κατηγορία 300 φλαντζών | |||||||||
| Nom. Μέγεθος σωλήνων | Φλάντζα Dia. | Φλάντζα πυκνά | Πλήμνη Dia. Στη βάση | Αυξημένο πρόσωπο Dia. | Αριθ. των τρυπών | Dia. Από τα μπουλόνια | Dia. Από τον κύκλο μπουλονιών | Άντεξε Dia. | Μήκος μέσω της πλήμνης |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

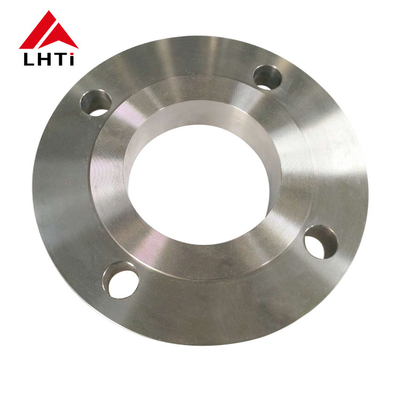

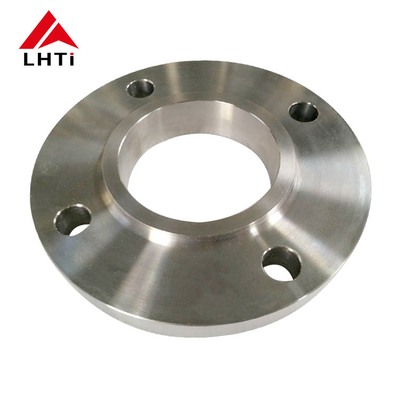

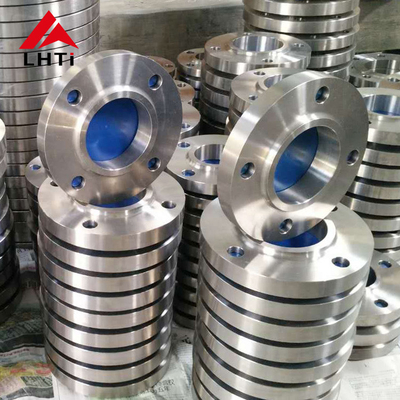

Λεπτομερείς εικόνες της ολίσθησης τιτανίου Ansi B16.5 στη φλάντζα

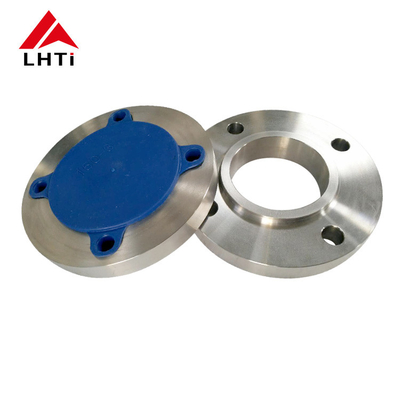

Συσκευασία της φλάντζας τιτανίου
