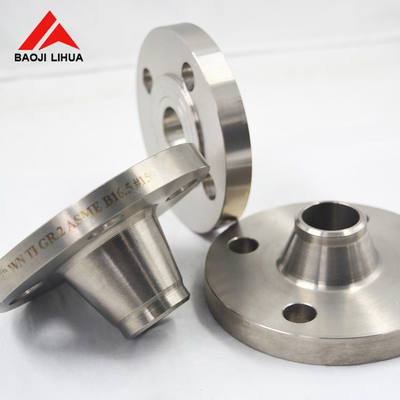

Βαθμός 2 μακριά μειώνοντας φλάντζα 2 λαιμών συγκόλλησης τιτανίου RF» 4» 6» 8» για το σωλήνα

WN φλάντζες τιτανίου

Η φλάντζα τιτανίου είναι ένα μέρος φιαγμένο από καθαρό τιτάνιο ή κράμα τιτανίου, τα οποία συνδέουν το σωλήνα με το σωλήνα, και με το τέλος του σωλήνα.

Όνομα προϊόντων: WN φλάντζες τιτανίου

Πρότυπα: ANSI/ASME B16.5

Υλικό: Gr1 Gr2 Gr5 Gr7 Gr12

Τιμή μονάδων: $25usd/pc-$85usd/pc

Επιφάνεια σφράγισης: RF, ΓΦ, TG, RJ Κ.ΛΠ.

Μέγεθος: NPS 1/2 - NPS 24 (DN 10 - 2000)

Πίεση: 150#-2500#

Επιφάνεια: Γυαλισμένος

Τεχνική: Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή

Επιθεώρηση: UT% PT%

Πιστοποιητικό: ISO9001, TUV κ.λπ.

Διαφορές μεταξύ της φλάντζας τιτανίου λαιμών συγκόλλησης και της ολίσθησης στη φλάντζα τιτανίου

1. Διαφορετικές μορφές συγκόλλησης: Η μορφή συγκόλλησης λαιμού ένωσε στενά οριζόντια το σωλήνα φλαντζών τιτανίου και η φλάντζα τιτανίου είναι συγκόλληση λωρίδων, ενώ η μορφή συγκόλλησης της φλάντζας και του σωλήνα λαιμών ενωμένης στενά άκρη είναι συγκόλληση περιμέτρου

2. Διαφορετικά υλικά: το υλικό της necked επίπεδης φλάντζας συγκόλλησης αποτελείται από το συνηθισμένο πιάτο τιτανίου με ένα πάχος που καλύπτει τις απαιτήσεις, ενώ το υλικό της necked φλάντζας συγκόλλησης άκρης επεξεργάζεται στη μηχανή συνήθως από τα σφυρηλατημένα κομμάτια τιτανίου

3. η ονομαστική πίεση είναι διαφορετική: η ονομαστική πίεση της necked επίπεδης φλάντζας συγκόλλησης είναι: 0,6-4.0MPa, και η ονομαστική πίεση της necked άκρης η φλάντζα συγκόλλησης είναι: 1--25MPa

4. Ένα άλλο σημείο είναι ότι η ραφή συγκόλλησης μεταξύ της necked άκρη-ενωμένης στενά φλάντζας και του σωλήνα σύνδεσης ανήκει στη ραφή τύπων Β, και η ραφή συγκόλλησης μεταξύ της necked επίπεδος-ενωμένης στενά φλάντζας και του σωλήνα σύνδεσης ανήκει στη ραφή τύπων Γ. Και η μη καταστρεπτική δοκιμή μετά από να ενώσει στενά είναι διαφορετική

5. Η necked επίπεδη φλάντζα συγκόλλησης και η necked φλάντζα συγκόλλησης άκρης δεν μπορούν να αντικατασταθούν κατά βούληση. Από μια προοπτική κατασκευής, η necked επίπεδη φλάντζα συγκόλλησης (ΕΤΣΙ είναι η σύντμηση της ολίσθησης επάνω) έχει μια μεγάλη εσωτερική διάμετρο, έτσι σημαίνει ότι το βάρος είναι ελαφρύ και το κόστος είναι χαμηλό. Οι φλάντζες συγκόλλησης άκρης λαιμών (WN είναι η σύντμηση του λαιμού συγκόλλησης) με μια ονομαστική διάμετρο μεγαλύτερη από την ανάγκη 250mm να εξεταστούν, και ΈΤΣΙ τις φλάντζες δεν πρέπει να εξεταστούν, έτσι το κόστος είναι χαμηλό.

Η σύνδεση της φλάντζας τιτανίου wn:

Υπάρχουν τρύπες στη φλάντζα τιτανίου, και τα μπουλόνια καθιστούν τις δύο φλάντζες στενά συνδεμένες. Οι φλάντζες σφραγίζονται με τα στολίσματα. Οι βαλμένες φλάντζα τοποθετήσεις σωληνώσεων αναφέρονται στις τοποθετήσεις σωληνώσεων με τις φλάντζες.

Μπορεί να γίνει από τη ρίψη, ή μπορεί να διαμορφωθεί με τη σύνδεση ή την ένωση βιδών. Η σύνδεση φλαντζών αποτελείται από ένα ζευγάρι των φλαντζών, ενός στολίσματος, διάφορων μπουλονιών και καρυδιών. Το στόλισμα τοποθετείται μεταξύ των επιφανειών σφράγισης των δύο φλαντζών. Μετά από να σφίγξει το καρύδι, η συγκεκριμένη πίεση στην επιφάνεια στολισμάτων φθάνει σε μια ορισμένη αξία και παραμορφώνει και γεμίζει επάνω unevenness της επιφάνειας σφράγισης έτσι ώστε η σύνδεση είναι σφιχτή και leak-proof.

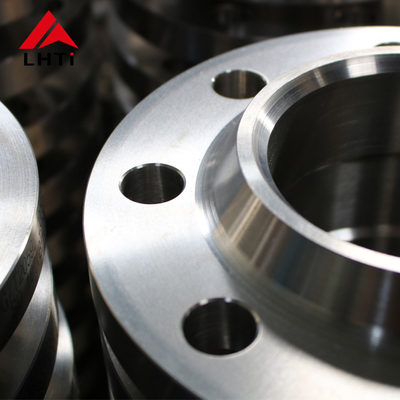

Εικόνες λεπτομερειών

Εφαρμογές

Διαδικασία παραγωγής

Το εργοστάσιό μας

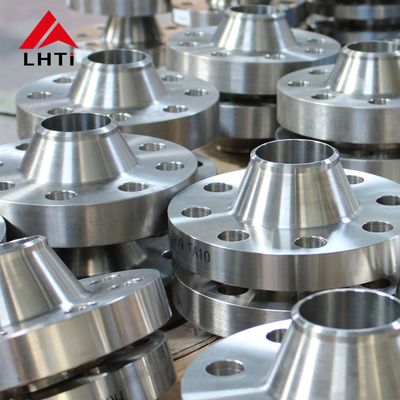

Απόθεμα

Ποιοτική επιθεώρηση

Συσκευασία
