Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Baoji, Κίνα
Μάρκα: LIHUA
Πιστοποίηση: ISO9001, TUV etc.
Αριθμό μοντέλου: LH-WN
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 κομμάτια
Τιμή: US dollar $25/pc--US dollar $85/pc
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 3-15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 50000 PC το μήνα
Όνομα προϊόντων: |
Φλάντζα τιτανίου WN |
Πρότυπα: |
ASME B16.5 |
Υλικό: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF, ΓΦ, TG, RJ Κ.ΛΠ. |
μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
γυαλισμένος |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1 |
Όνομα προϊόντων: |
Φλάντζα τιτανίου WN |
Πρότυπα: |
ASME B16.5 |
Υλικό: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF, ΓΦ, TG, RJ Κ.ΛΠ. |
μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
γυαλισμένος |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1 |

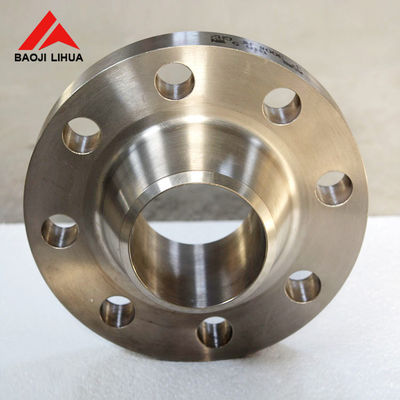

Επίπεδη φλάντζα λαιμών συγκόλλησης προσώπου υψηλού WN RF τιτανίου 6» για τη γυαλισμένη επιφάνεια χημικής βιομηχανίας
Φλάντζα λαιμών συγκόλλησης τιτανίου
Οι φλάντζες λαιμών συγκόλλησης τιτανίου είναι κατάλληλες για τις σωληνώσεις με τις μεγάλες διακυμάνσεις στην πίεση ή τη θερμοκρασία ή τις σωληνώσεις με υψηλής θερμοκρασίας, την υψηλή πίεση και τη χαμηλή θερμοκρασία, και επίσης χρησιμοποιώ για τις σωληνώσεις που μεταφέρουν τα ακριβά, εύφλεκτα και εκρηκτικά μέσα. Η φλάντζα λαιμών συγκόλλησης τιτανίου δεν είναι εύκολο να παραμορφωθεί, να σφραγιστεί καλά, και να χρησιμοποιηθεί ευρέως.
Υλικό: Gr1, Gr2, Gr5, Gr7, Gr12
Πρότυπα: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Μέγεθος: 1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Πίεση Clase: PN0.25~32MPA/(DIN) PN6, PN10, PN16, PN25 ΑΝ ΚΑΙ PN250/150LB, 250LB, 300LB, 400 ΛΊΒΡΕΣ, 500LB, 600 ΛΊΒΡΕΣ, 900LB, 1500LB, 2500LB.
Επιφάνεια σφράγισης: RF, ΓΦ, TG, RJ Κ.ΛΠ.
Τεχνική: Froged και CNC που επεξεργάζονται στη μηχανή
| Κατηγορία 150 φλαντζών λαιμών συγκόλλησης τιτανίου | ||||||||||
| Nom. Μέγεθος σωλήνων | Φλάντζα Dia. | Φλάντζα πυκνά | Πλήμνη Dia. Στη βάση | Αυξημένο πρόσωπο Dia. | Πλήμνη Dia. στο σημείο συγκόλλησης | Αριθ. των τρυπών | Dia. από τα μπουλόνια | Dia. Από τον κύκλο μπουλονιών | Άντεξε Dia. | Μήκος μέσω της πλήμνης |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |

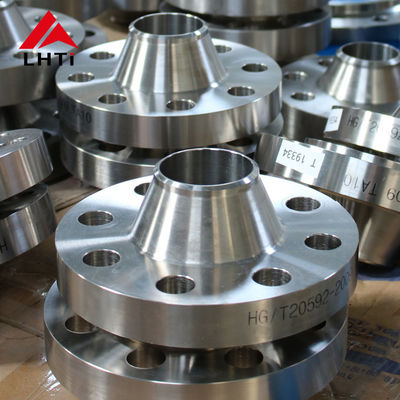

Λεπτομερείς εικόνες
Εφαρμογές
Διαδικασία παραγωγής
Το εργοστάσιό μας

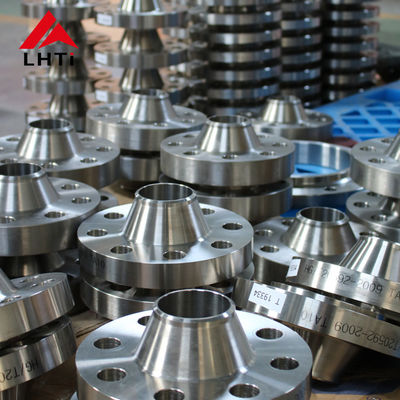

Απόθεμα
Όλες οι δοκιμές
Οπτική δοκιμή (VT)
Υπερηχητική δοκιμή (UT)
Ακτινογραφική δοκιμή (RT)
Μαγνητική δοκιμή μορίων (ΑΜ)
Penetrant η δοκιμή/η χρωστική ουσία διαπερνά (PT)
Τρέχουσα δοκιμή του Eddy (ET)
Ακουστική εκπομπή (AE)
Ποιοτική επιθεώρηση
Συσκευασία
