Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LHTi
Πιστοποίηση: ISO9001-2015
Αριθμό μοντέλου: Σωλήνας
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100KG
Τιμή: $20--$29/pcs
Συσκευασία λεπτομέρειες: Περικάλυμμα ή πλαστική τσάντα σφουγγαριών μέσα, περίπτωση κοντραπλακέ όπως έξω,
Χρόνος παράδοσης: 15 ΕΡΓΑΣΙΜΕΣ ΗΜΈΡΕΣ
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 5ton το μήνα
Βαθμός: |
GR2 |
Εξωτερική διάμετρος: |
OD25.4mm OD32mm |
Εφαρμογή: |
Βιομηχανικός, χημικός |
Υλικό: |
GR1.GR2 |
Πρότυπα: |
ASTM B338 |
Μήκος: |
MAX 12000mm |
Εξωτερική διάμετρος: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm κ.λπ. |
Πάχος τοίχων:: |
0.53.0mm |
Τύπος: |
Ενωμένος στενά/άνευ ραφής |
Βαθμός: |
GR2 |
Εξωτερική διάμετρος: |
OD25.4mm OD32mm |
Εφαρμογή: |
Βιομηχανικός, χημικός |
Υλικό: |
GR1.GR2 |
Πρότυπα: |
ASTM B338 |
Μήκος: |
MAX 12000mm |
Εξωτερική διάμετρος: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm κ.λπ. |
Πάχος τοίχων:: |
0.53.0mm |
Τύπος: |
Ενωμένος στενά/άνευ ραφής |

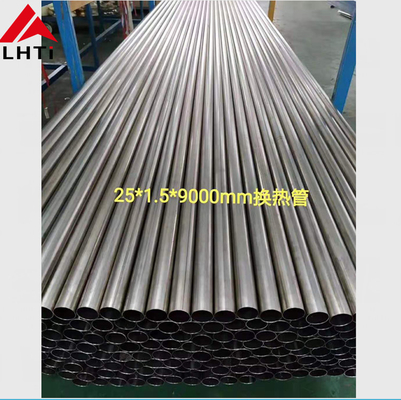

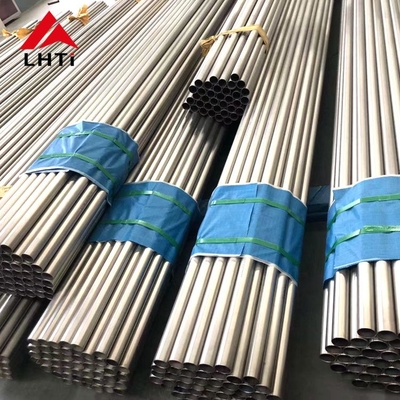

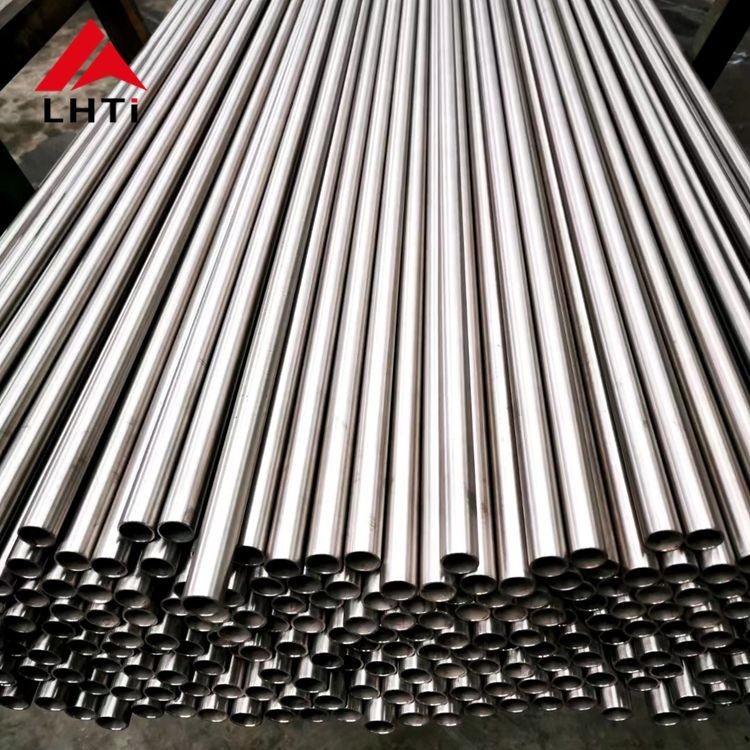

Σωλήνας τιτανίου σωλήνων OD25.4mm OD19.05mm ASTM B338 ανταλλακτών θερμότητας
1.Titanium τεχνικές απαιτήσεις σωλήνων
| 1. | | Υλική περιγραφή | Άνευ ραφής σωλήνας τιτανίου |
| 2. | Υλική προδιαγραφή | Το Sb 338 GR 2 (άνευ ραφής) - υλικό θα συμμορφωθεί οι απαιτήσεις σύμφωνα με την έκδοση SEC -SEC-ll μέρος-β ASME - 2021. |
| 3. | | Διαδικασία παραγωγής | Σύμφωνα με την υλική προδιαγραφή. |
| 4. | Όρος παράδοσης | Η Ann. |
| 5. | Μέγεθος & ποσότητα | Σύμφωνα με την εντολή αγοράς ΟΜΑΔΑΣ. |
| 6. | | Dimension$ | Σύμφωνα με την εντολή αγοράς ΟΜΑΔΑΣ. |
| 7. | Ανοχές | Σύμφωνα με την προδιαγραφή υλικού/προϊόντων. |
| 8. | Certificatio ν | Τα υλικά πιστοποιητικά δοκιμής θα είναι στο EN 10204 τύπος 3,1 |
| 9. | Επιθεώρηση κοντά | TPIA. |
| 10. | εάν | Όλη η χημική σύνθεση θα είναι σύμφωνα με την υλική προδιαγραφή. Επιπλέον, η ανάλυση προϊόντων θα πραγματοποιηθεί και θα αναφερθεί. |
| 11. | Μηχανική δοκιμή | Όλες οι μηχανικές δοκιμές σύμφωνα με την υλική προδιαγραφή θα εκτελεσθούν. |
| 12. | Θερμική επεξεργασία Requireme nt | 1. Προϊόν Hnished σύμφωνα με τον όρο παράδοσης που αναφέρεται στο SR. αριθ. 4 ανωτέρω. |
| 13. | NDE & άλλες δοκιμές | 1. Η υδρο δοκιμή Hydrotest- θα πραγματοποιηθεί σύμφωνα με την υλική προδιαγραφή. Το πόσιμο νερό θα χρησιμοποιηθεί για πιό hydrotest. 2. Η τρέχουσα δοκιμή του Eddy θα πραγματοποιηθεί σύμφωνα με την υλική προδιαγραφή. 3. Υπερηχητική δοκιμή σύμφωνα με την υλική προδιαγραφή. |
| 14. | Χαρακτηρισμός προϊόντων | Σύμφωνα με την υλική προδιαγραφή. |
| 15. | Οδηγίες συσκευασίας | Οι σωλήνες που καθαρίζονται κατάλληλα από τους μύλους (και την αρχή επιθεώρησης) θα προστατευθούν από τη διάβρωση και θα συσκευαστούν κατάλληλα για να αποφύγουν τη ζημία κατά τη διάρκεια της διέλευσης, του χειρισμού & της αποθήκευσης. |
| 16. | Συγκόλληση επισκευής | Επιτρεπόμενος. |
| 17. | Προοριζόμενη χρήση | Το υλικό προορίζεται να χρησιμοποιήσει στον εξοπλισμό που σχεδιάζεται σύμφωνα με την παράγραφο VIII, τμήμα 1, έκδοση το 2021 ASME. |
2.Heat εφαρμογή σωλήνων ανταλλακτών
3.Titanium προδιαγραφή σωλήνων κραμάτων
| Βαθμός | Ν (%) | Γ (%) | Χ (%) | Φε (%) | Ο (%) | Tj | Άλλος, ανώτατος |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Βαθμός | Εκτατή δύναμη (λ.) | Δύναμη παραγωγής (0,2% που αντισταθμίζεται)) | Επιμήκυνση (%) | ||||
| ksi | MPA | Λ. | Max | ||||
| Ksi | MPA | Ksi | MPA | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Όνομα προϊόντων | Σωλήνας το /pipe τιτανίου σωλήνων ανταλλακτών θερμότητας |
| Υλικό | Τιτάνιο (Gr2) |
| Πιστοποιητικό | ISO9001: 2015, TUV, EN10204.3.1 |
| Πρότυπα | ASTM B338 |
| Μέγεθος |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Ή χορηγώντας την απαίτηση του πελάτη. |
| Τεχνικές | Κυλημένος |
| Θέση | Ανοπτημένος (Μ) |
| Τύπος |
Άνευ ραφής σωλήνας τιτανίου για τον ανταλλάκτη θερμότητας, σωλήνας εξάτμισης τιτανίου για το αυτοκίνητο, σωλήνας σπειρών τιτανίου Ενωμένος στενά σωλήνας τιτανίου, |
| Εφαρμογή |
1)Δύναμη και εργοστάσιο χημικής βιομηχανίας 2)Αυτοκίνητα συστατικά 3)αθλητισμός 4)θαλάσσια διάβρωση |
| Επιφάνεια |
Όξινο πάστωμα, CNC επιφάνεια τόρνου. |
4.Titanium διαδικασία παραγωγής σωλήνων
5.Details εικόνα στο εργαστήριο
|
Υλικό Βαθμός |
Θέση | Επεξεργασία | OD (χιλ.) | Πάχος τοίχων (χιλ.) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Ανοπτημένος (μ) |
Ελασματοποιημένος εν ψυχρώ | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Ενωμένος στενά | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Ενώνω στενά-κυλημένος | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Σημείωση: ""○ δείχνει τις προδιαγραφές που μπορούν να παραχθούν | |||||||||||||||
Σωλήνας τιτανίου ASTM B338
Χρησιμοποιημένος: Ανταλλάκτης θερμότητας, συμπυκνωτής και διάφορα δοχεία πίεσης
Πάχος τοίχων: 0.5mm 4.5mm
Μήκος: 3000mm το /6000mm και longger σε 9000mm
Εξωτερικές διάμετροι: 10mm 114mm
Ανοχή πάχους τοίχων: +/- 10%
Ανοχή μήκους: +3.2mm
6. Δοκιμή ASME SB388 όπως κατωτέρω
Επιτρέπουμε μετά από τις δοκιμές τους άνευ ραφής και ενωμένους στενά σωλήνες Tj
| Χημική σύνθεση | Οπτικός επιθεωρήστε | Υπερηχητική δοκιμή | Τρέχουσα δοκιμή |
| Εξομάλυνση της δοκιμής | Εξομάλυνση της δοκιμής | Πνευματική δοκιμή | Υδροστατική δοκιμή |
| Εκτατός | Παραγωγή | Σκληρότητα | Επιμήκυνση |
7. Αισθανθείτε ελεύθερος να έρθει σε επαφή με τον προμηθευτή σωλήνων κραμάτων τιτανίου
