Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LH
Πιστοποίηση: ISO 9001-2015
Αριθμό μοντέλου: Φλάντζα τιτανίου
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1pc
Τιμή: USD 2000/PC-USD 3000/PC
Συσκευασία λεπτομέρειες: Περίπτωση κοντραπλακέ
Χρόνος παράδοσης: 10- 15 ΗΜΕΡΕΣ
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 200PCS το μήνα
Όνομα προϊόντων: |
ASME B16.47 GR2 30» φλάντζα τιτανίου τιτανίου τυφλή σφυρηλατημένη φλάντζα |
Υλικός βαθμός: |
Gr2 τιτάνιο |
Πρότυπα: |
ASME Β 16,47 ASTM B381 |
Τύπος: |
ΦΛΆΝΤΖΑ BL |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1, ΔΟΚΙΜΉ PMI |
Όνομα προϊόντων: |
ASME B16.47 GR2 30» φλάντζα τιτανίου τιτανίου τυφλή σφυρηλατημένη φλάντζα |
Υλικός βαθμός: |
Gr2 τιτάνιο |
Πρότυπα: |
ASME Β 16,47 ASTM B381 |
Τύπος: |
ΦΛΆΝΤΖΑ BL |
Επιθεώρηση: |
Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1, ΔΟΚΙΜΉ PMI |

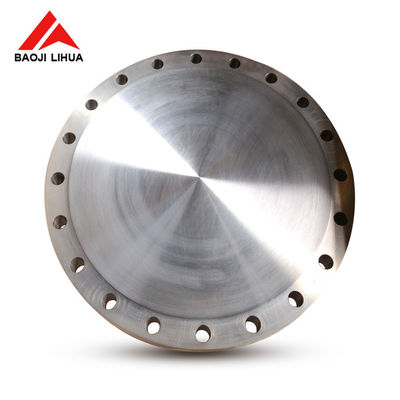

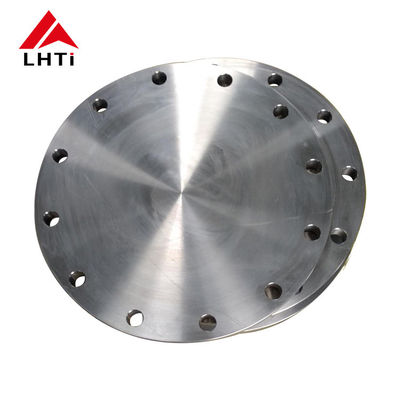

ASME B16.47 GR2 30» φλάντζα τιτανίου τιτανίου τυφλή σφυρηλατημένη φλάντζα
το τιτάνιο βάζει φλάντζα στον τύπο
1)Επίπεδη φλάντζα πιάτων (PL),
2)φλάντζα λαιμών συγκόλλησης (WN),
3)Ολίσθηση-στη φλάντζα (ΕΤΣΙ),
4)Φλάντζα συγκόλλησης υποδοχών (SW),
5)Περασμένη κλωστή φλάντζα (θόριο),
6)Τυφλή φλάντζα (BL).
πρότυπα φλαντζών τιτανίου
Αμερικανικά πρότυπα: ASME/ANSI B16.5/B16.47
(ASME/Ansi B16.36 για τη φλάντζα στομίων, ASME/Ansi B16.47 για τη φλάντζα χάλυβα μεγάλων διαμέτρων
AWWA_C207-1994_is αμερικανική τυποποιημένη φλάντζα σωλήνων χάλυβα για την εφαρμοσμένη μηχανική παροχής νερού)
Ιαπωνικά πρότυπα: JIS/KS B2220-2010
Γερμανία (ευρωπαϊκά πρότυπα): UNI EN1092-1
Ρωσία: GOST 12821-80 ГОСТ 33259-2015
Πίεση φλαντζών τιτανίου
CL 150 300 400 600 900 1500 2500 PSI, κ.λπ.
διάμετρος φλαντζών τιτανίου
DN15 ~ 600mm
Σφραγίζοντας πρόσωπο φλαντζών τιτανίου
η επιφάνεια (RF), το αρσενικό και το θηλυκό (MF), Tenon επιφάνεια αυλακιού (TG), επιφάνεια σύνδεσης δαχτυλιδιών μετάλλων, συμπληρώνουν συνολικά τέσσερα είδη.
κοινό μέγεθος φλαντζών τιτανίου
DN15-DN2000 1/2 ίντσα-36 ίντσα
εφαρμογή φλαντζών τιτανίου
Κυρίως χρησιμοποιημένος σε πετροχημικό, ιατρικός και την υγεία, δύναμη, αεροδιάστημα, στρατιωτικό, πυροπροστασία, μεταλλουργία, ναυπηγική, αέριο,
και η προστασία του περιβάλλοντος απαιτεί την υψηλή πίεση.
λειτουργία φλαντζών τιτανίου
Η φλάντζα, το στόλισμα και το μπουλόνι συνδέονται ο ένας στον άλλο ως αποσπάσιμη σύνδεση μιας ομάδας συνδυασμένων σφραγίζοντας δομών.
Η σύνδεση φλαντζών είναι μια σημαντική μέθοδος σύνδεσης για την κατασκευή σωληνώσεων.
Η σύνδεση φλαντζών είναι εύχρηστη και μπορεί να αντισταθεί τις μεγάλες πιέσεις.
προϊόντα | φλάντζα τιτανίου |
Υλικός βαθμός | Gr2, |
Πιστοποίηση | ISO9001: 2008, EN10204.3.1 |
Πρότυπα |
ANSI B16.47 |
μέγεθος | 30» |
Κατηγορία πίεσης |
CL600 |
Τεχνική | Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
τύπος | BL |
Επιφάνεια φλαντζών | ΓΦ |
2. Χημικές απαιτήσεις
Ν | Γ | Χ | Φε | Ο | Al | Β | Pd | Mo | Νι | Tj | |
Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. Εκτατές απαιτήσεις
Βαθμός | Συστατικό | Εκτατή δύναμη (λ.) | Δύναμη παραγωγής (λ.) | Επιμήκυνση (%) | ||
ksi | Μ PA | ksi | Μ PA | |||
1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
2 | TA2 | 50 | 345 | 40 | 275 | 20 |
5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
7 | Tj-0.2Pd | 50 | 345 | 40 | 275 | 20 |
9 | Tj-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
12 | Tj-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. Μηχανικές ιδιότητες των φλαντζών τιτανίου ASTM B381
Στοιχείο | Πυκνότητα | Σημείο τήξης | Εκτατή δύναμη | Δύναμη παραγωγής | Επιμήκυνση |
Τιτάνιο Gr2 | 4.5g/cm3 | 1665℃ (3030°F) | PSI 49900, MPA 344 | PSI-39900, MPA-275 | 20% |
Τιτάνιο Gr5 | 4.43g/cm3 | 1632℃ (2970°F) | PSI 138000, MPA 950 | PSI-128000, MPA-880 | 14% |
Στοιχεία δοκιμής
Οπτική δοκιμή (VT)
Υπερηχητική δοκιμή (UT)--100%
Penetrant η δοκιμή/η χρωστική ουσία διαπερνά (PT)
