Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Baoji, Κίνα
Μάρκα: LIHUA
Πιστοποίηση: ISO9001, TUV etc.
Αριθμό μοντέλου: LH-WN
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 κομμάτια
Τιμή: US dollar $25/pc--US dollar $85/pc
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 3-15 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 5000 PC το μήνα
Ονομασία προϊόντος: |
Τυνητήρας για το λαιμό από ιμάνιο |
Τύπος: |
ASME B16.5 |
Υλικό: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
βουρτσισμένα |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Έκθεση δοκιμών υπερήχων και υλικών EN10204.3.1 |
Ονομασία προϊόντος: |
Τυνητήρας για το λαιμό από ιμάνιο |
Τύπος: |
ASME B16.5 |
Υλικό: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Εφαρμογή: |
Χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
βουρτσισμένα |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Έκθεση δοκιμών υπερήχων και υλικών EN10204.3.1 |

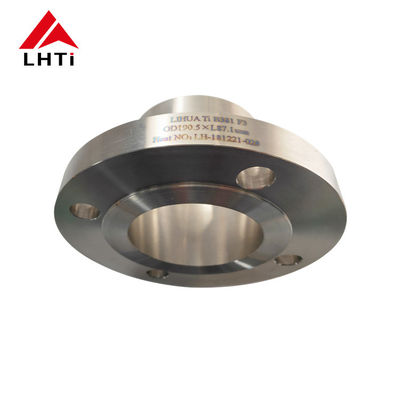

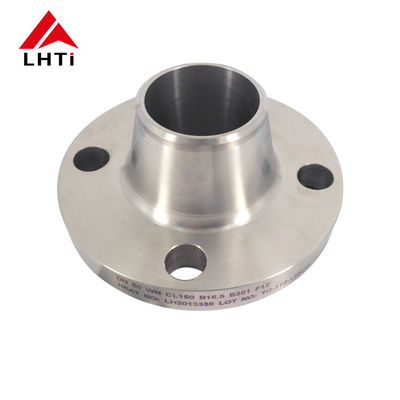

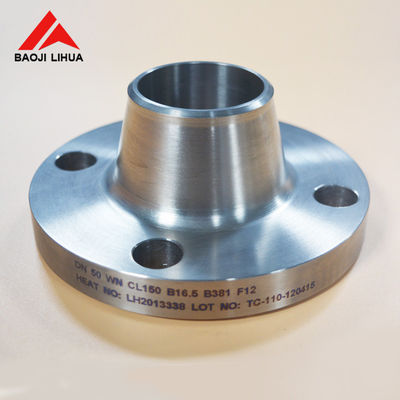

Κατασκευαστής φλάντζας τιτανίου WN RF
1Πληροφορίες για το προϊόν της φλέβας λαιμού από συγκόλληση τιτανίου
| Προϊόν | πλέγμα λαιμού από ιμάνιο |
| Ονομασία του αντικειμένου | Κατασκευαστής φλάντζας τιτανίου WN RF |
| Εφαρμογή | χημική βιομηχανία |
| Τύπος | ΑΝΣΙ Β16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| Υλικό | Απαλλαγή από την απαλλαγή από την απαλλαγή |
| Μέγεθος | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Πίεση | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 αν και PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB. |
| Επιφάνεια σφράγισης | RF, FF, TG, RJ κλπ. |
| Τεχνική | Τεχνικές επεξεργασίες |
Κατηγορία 1 ′UNS R50250.
Ακατέργαστο τιτάνιο
Ακατέργαστο τιτάνιο συν 0,12 έως 0,25% παλλάδιο
Τύπος 12 ∆UNS R53400. κράμα τιτανίου (0,3% μολυβδένιο, 0,8% νικέλιο
2. Προδιαγραφή της φλάντζης λαιμού από συγκόλληση τιτανίου
Προδιαγραφή για το φλάντζο λαιμού συγκόλλησης από τιτάνιο κλάσης 150
| Τάση 150 Τιτανίου | ||||||||||
| Ονομασία. Μέγεθος |
Φλάντζ Ντάια. | Δυνατότητα πλέγματος | Ο Δία στην βάση. | Σηκωμένο πρόσωπο Dia. | Κέντρο Δία στο Weld Point. | - Όχι, όχι, όχι. του Τρύπες |
Ντάια. του Σιδεράκια |
Ημέρα. Κύκλος προβολέα |
Βαρετό Ντάια. |
Διάρκεια Μέσα από το Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | Τι είναι; 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | Τι είναι; 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | Τι είναι; 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | Τι είναι; 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Προδιαγραφή για την κατηγορία 300 Τιτανίου
| Τάση 300 Τιτανίου | ||||||||||
| Ονομασία. Μέγεθος |
Φλάντζ Ντάια. | Φλάντζη Σπαχτά. | Ο Δία στην βάση. | Σηκωμένο πρόσωπο Dia. | Στο Γουέλντ Πόιντ. | - Όχι, όχι, όχι. του Τρύπες |
Ντάια. Από Σιδεράκια |
Ημέρα. Κύκλος προβολέα |
Βαρετό Ντάια. |
Διάρκεια Μέσα από το Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3Η Εταιρία μας.
4. Λεπτομερείς εικόνες από το τιτάνιο συγκόλληση Neck Flange
(1) Πρωτότυπη ύλη
(2) Εξοπλισμός
(3) Σύνδεση
4. Πακέτο από τιτάνιο συγκόλληση Neck Flange
Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο χρησιμοποιούνται σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της πετροχημικής, του πετρελαίου και του φυσικού αερίου, της παραγωγής ηλεκτρικής ενέργειας, της μεταφοράς υγρών χύδην, των χημικών, των φαρμακευτικών προϊόντων, της παραγωγής χαρτιού και χαρτιού,Υφάσματα και άλλα. Οι φλάντζες λαιμού έλξης από τιτάνιο είναι συσκευασμένες για να διασφαλιστεί ότι δεν υπάρχει ζημιά κατά τη μεταφορά. Σε περίπτωση εξαγωγής, η τυποποιημένη συσκευασία εξαγωγής γίνεται σε πλακόξυλο κουτί. Τα σημάδια μπορούν να γίνουν όπως απαιτείται.
5. Όλες οι δοκιμές του τιτανίου συγκόλληση Neck Flange
Οπτική δοκιμή (VT)
Υπερήχθης δοκιμή (UT)
Ραδιογραφική εξέταση (RT)
Δοκιμή μαγνητικών σωματιδίων (MT)
Δοκιμή διείσδυσης/διείσδυση βαφής (PT)
Δοκιμή ρεύματος δίνης (ET)
Ακουστική εκπομπή (AE)
