Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Baoji, Κίνα
Μάρκα: LIHUA
Πιστοποίηση: ISO9001, TUV etc.
Αριθμό μοντέλου: LH-ΕΤΣΙ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 κομμάτια
Τιμή: US dollar $25/pc--US dollar $85/pc
Συσκευασία λεπτομέρειες: Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 3-15 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 5000 PC το μήνα
Ονομασία του προϊόντος: |
Τιτανίου SO φλάντζης |
Τύπος: |
Αρμόδια για την παρακολούθηση5 |
Υλικό: |
Γ ́, Γ ́12 |
Εφαρμογή: |
χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
1/2' ~ 80' ((DN10 ~ 3600) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
βουρτσισμένα |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Έκθεση δοκιμών υπερήχων και υλικών EN10204.3.1 |
Ονομασία του προϊόντος: |
Τιτανίου SO φλάντζης |
Τύπος: |
Αρμόδια για την παρακολούθηση5 |
Υλικό: |
Γ ́, Γ ́12 |
Εφαρμογή: |
χημική βιομηχανία |
Επιφάνεια σφράγισης: |
RF |
Μέγεθος: |
1/2' ~ 80' ((DN10 ~ 3600) |
Πίεση: |
150#-2500# |
Επιφάνεια: |
βουρτσισμένα |
Τεχνική: |
Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή |
Επιθεώρηση: |
Έκθεση δοκιμών υπερήχων και υλικών EN10204.3.1 |

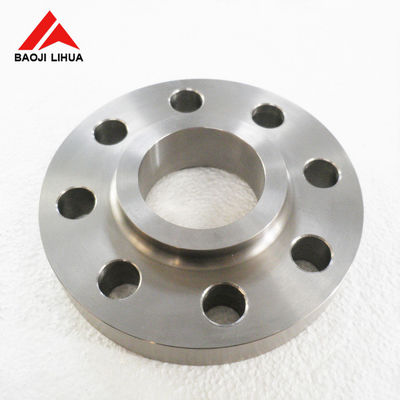

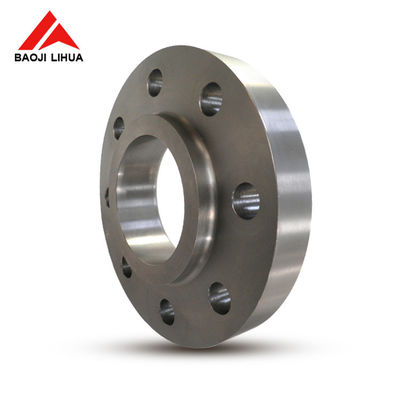

ANSI / ASME B16.5 SO RF gr2 gr12 τιτάνιο ανυψωμένη ολίσθηση προσώπου στην φλάντσα
1Πληροφορίες για το προϊόν της φλάντζας από τιτάνιο
Υλικό:Αξιολόγηση των επιπέδων επιτυχίας
Κανονισμός:ΑΝΣΙ Β16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Μέγεθος:1/2' ~ 80' ((DN10 ~ 3600)
Τάξη πίεσης: ANSI: Τάξη 150-2500 DIN:PN6-PN250
Επιφάνεια σφράγισης:RF, FF, TG, RJ κλπ.
Τεχνική:Σφυρηλατημένα και CNC
Ειδικότητα:
Προδιαγραφές για την κατηγορία 150 Τιτανίου Slip On Flange
Τύπος 150 Τιτανίου | |||||||||
Ονομασία. Σωλήνες Μέγεθος |
Φλάντζες Ντάια. |
Φλάντζες Δύσκολο |
Ο Δία στην βάση. | Μεγαλωμένο Φέις Ντία. |
- Όχι, όχι, όχι. του Τρύπες |
Ντάια. Από Σιδεράκια |
Διάγραμμα του Κύκλου των Σφαιρών | Βαρετό Ντάια. |
Διάρκεια Μέσα από το Hub |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | Τι είναι; 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8-1/2 | Τι είναι; 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | Τι είναι; 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | Τι είναι; 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
Προδιαγραφή για την κατηγορία 300 Τιτανίου Slip On Flange
Κλάση 300 Τιτανίου | |||||||||
Ονομασία. Σωλήνες Μέγεθος |
Φλάντζες Ντάια. |
Φλάντζες Δύσκολο |
Ο Δία στην βάση. | Μεγαλωμένο Φέις Ντία. |
- Όχι, όχι, όχι. του Τρύπες |
Ντάια. Από Σιδεράκια |
Διάγραμμα του Κύκλου των Σφαιρών | Βαρετό Ντάια. |
Διάρκεια Μέσα από το Hub |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Η Εταιρία μας.
3Λεπτομερείς εικόνες του τιτανίου που γλιστράει στις φλέβες.
(1) Πρωτότυπη ύλη
(2) Εξοπλισμός
4Όλες οι δοκιμές του τιτανίου γλιστρούν στο φλάντζ.
Οπτική δοκιμή (VT)
Υπερήχθης δοκιμή (UT)
Ραδιογραφική εξέταση (RT)
Δοκιμή μαγνητικών σωματιδίων (MT)
Δοκιμή διείσδυσης/διείσδυση βαφής (PT)
Δοκιμή ρεύματος δίνης (ET)
Ακουστική εκπομπή (AE)
5. Εφαρμογή του τιτανίου Slip On Flange
6. Απαιτήσεις ελαστικότητας της φλάντζας από τιτάνιο
Αξία | Δυνατότητα τράβηξης (min) | Δυνατότητα απόδοσης (min) | Αμήκρυνση (%) | ||
χ | M Πα | χ | M Πα | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
