Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Baoji, Κίνα
Μάρκα: LIHUA
Πιστοποίηση: ISO9001, TUV etc.
Αριθμό μοντέλου: LH-ΒΑΡΟΣ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: US dollar $10/pc--US dollar $200/pc
Συσκευασία λεπτομέρειες: κιβώτιο κοντραπλακέ για την εξαγωγή
Χρόνος παράδοσης: 5-25 ημέρες εργασίας
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 50000 PC το μήνα
Τύπος: |
ΑΣΜΕ Β16.9 |
Υλικό: |
Gr1 GR2 |
Εφαρμογή: |
Σύνδεση σωλήνα |
Εξωτερική διάμετρος: |
1/2» - 48» |
Δάχος τοίχου: |
Σ5s-Σ160s |
Τεχνική: |
άνευ ραφής/ενωμένος στενά |
Τύπος: |
ΑΣΜΕ Β16.9 |
Υλικό: |
Gr1 GR2 |
Εφαρμογή: |
Σύνδεση σωλήνα |
Εξωτερική διάμετρος: |
1/2» - 48» |
Δάχος τοίχου: |
Σ5s-Σ160s |
Τεχνική: |
άνευ ραφής/ενωμένος στενά |

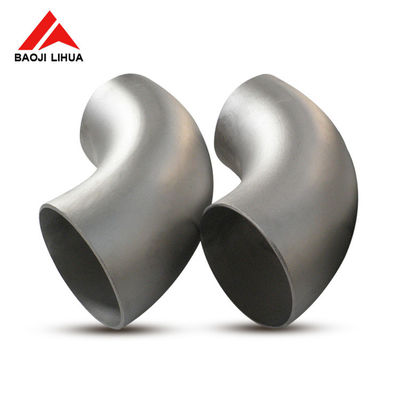

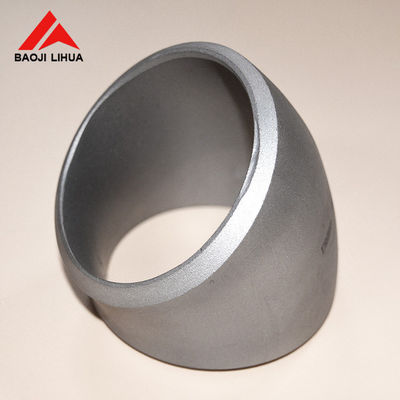

45° 90° τιτανίου αγκώνα gr1 gr2 τιτανίου καμπύλες για σύνδεση σωλήνων
1. Τα πλεονεκτήματα του Titanium Elbow
2Πληροφορίες για το προϊόν Titanium Elbow
Αξία:GR1 GR2 GR7 GR12
Κανονισμός:Αξιολόγηση των διαρθρωτικών στοιχείων και των διαρθρωτικών στοιχείων9, ANSI B16.9, JIS, ISO, BS, DN κλπ.
Εφαρμογή:Χημική βιομηχανία
Τύπος:45 μοίρες αγκώνα, 90 μοίρες αγκώνα, 180 μοίρες αγκώνα
Τύπος 2:Μεγάλη ακτίνα, μικρή ακτίνα
Τεχνική:Χωρίς ραφή, συγκολλημένα
Εξωτερική διάμετρος:1/2"-48" ((DN15-DN1200)
Δάχος τοίχου:Σ5s-Σ160s
| Προγραμματισμός 10S Light NPS. | Προγραμματισμός 40S Εθνικό Πρότυπο Πληροφοριών | ||||||||||||||||
| Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος | Κέντρο προς πρόσωπο | Δάχος τοίχου | Εσωτερική διάμετρος | Περίπου. | Δάχος τοίχου | Εσωτερική διάμετρος | Περίπου. | |||||||||
| σε | χμ | σε | χμ | σε | χμ | σε | χμ | σε | χμ | ΙΒ | χιλιόγραμμο | σε | χμ | σε | χμ | ΙΒ | χιλιόγραμμο |
| 1/2 ′′ | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
| 3/4 ′′ | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
| 1 ′′ | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
| 1-1/4 ′′ | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
| 1-1/2 ′′ | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
| 2 ′′ | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
| 2-1/2 ′′ | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
| 3 ′′ | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
| 3-1/2 ′′ | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
| 4 ′′ | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
| 5 ′′ | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
| 6 ′′ | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
| 8 ′′ | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
| 10 ′′ | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
| 12 ′′. | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
| 14 ′′. | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
| 16 ′′. | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
| 18 ′′. | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
| 20 ′′ | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
| 24 ′′. | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
| Προγραμματισμός 10S Light NPS. | Προγραμματισμός 40S Εθνικό Πρότυπο Πληροφοριών | ||||||||||||||||
| Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος | Κέντρο προς πρόσωπο | Εσωτερική διάμετρος | Δάχος τοίχου | Σχεδόν. Wt σε λίβρες/κιλά. | Εσωτερική διάμετρος | Δάχος τοίχου | Περίπου. | |||||||||
| σε | χμ | σε | χμ | σε | χμ | σε | χμ | σε | χμ | ΙΒ | χιλιόγραμμο | σε | χμ | σε | χμ | ΙΒ | χιλιόγραμμο |
| 1/2 ′′ | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
| 3/4 ′′ | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
| 1 ′′ | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
| 1-1/4 ′′ | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
| 1-1/2 ′′ | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
| 2 ′′ | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
| 2-1/2 ′′ | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
| 3 ′′ | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
| 3-1/2 ′′ | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
| 4 ′′ | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
| 5 ′′ | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
| 6 ′′ | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
| 8 ′′ | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
| 10 ′′ | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
| 12 ′′. | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
| 14 ′′. | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
| 16 ′′. | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
| 18 ′′. | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
| 20 ′′ | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
| 24 ′′. | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |
3Λεπτομερείς εικόνες του Titanium Elbow
4Αποθέματα Titanium Elbow
5. Συγγενικά προϊόντα από Titanium Elbow
6Εφαρμογή του Κεφαλαίου Τιτανίου
7Χημική Σύσταση του Τιτανίου
| Αριθμός ASTM. | Φε μέγιστο | Ο μέγιστος | N μέγιστο | C μέγιστο | H μέγιστο | Pd | Αλ | Μπαλ |
| Τάξη 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Τι |
| Αξία 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Τι |
8. Φυσικές ιδιότητες του αγκώνα του τιτανίου
| Κατηγορία ASTM | Δυνατότητα τράβηξης | Δύναμη απόδοσης | Επεκτάσεις ελάχιστο % | ||
| χ | MPa | χ | MPa | ||
| Τάξη 1 | 35 | 240 | 25 | 170 | 30 |
| Αξία 2 | 58 | 400 | 40 | 275 | 25 |
9Η Εταιρία μας.
Ως κορυφαίος κατασκευαστής προϊόντων τιτανίου για περισσότερα από 16 χρόνια, έχουμε εξαγάγει αγκώνα τιτανίου σε πολλές χώρες, συμπεριλαμβανομένης της Ιταλίας, της Τουρκίας, της Κορέας και της Χιλής κλπ.Η ποιότητα των προϊόντων μας αναγνωρίζεται ευρέως.Οπότε πρέπει να έχεις εμπιστοσύνη στην εταιρεία μας.
