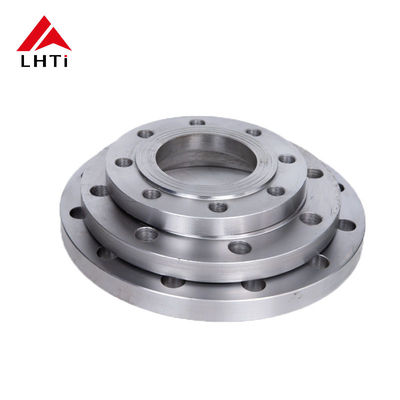

Φλέγγι από τιτάνιο βαθμίδας 2 με πίεση τάξης 600 και σχεδιασμό ανυψωμένου προσώπου

Ονομασία μάρκας:	LHTi
Αριθμός μοντέλου:	Φλάντζα λαιμών συγκόλλησης
MOQ:	200 κομμάτια
τιμή:	διαπραγματεύσιμα
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Ικανότητα εφοδιασμού:	500 τόνος/τόνοι το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Μπαότζι, Κίνα

Πιστοποίηση:

ISO9001,CE,etc

Σύνδεση:

Συγκόλληση

Εύρος Θερμοκρασίας:

- 250 ° F - 600 ° F

Κύριο προϊόν:

Χάλυβας και χάλυβα

Τύπος φλάντζας:

Σπειροειδής πληγή/μη αμίαντος/PTFE

κατασκευαστής:

Διατίθεται από διάφορους κατασκευαστές σε όλο τον κόσμο

Αντιμετώπιση φλαντζών:

RF, FF, RTJ

Τύπος:

Διαδικασία:

Ρίψη, σφυρηλάτηση, κατεργασία, κ.λπ.

Υλικά:

Μεταλλικό ή κράμα τιτανίου

Βαθμός:

Γ1, Γ2, Γ7, Γ12

Επιστημονικά έγγραφα:

υλικό και αναφορά διαστάσεων ως συνήθως

Επιφάνεια:

Ανοχή:

ISO 9001 CT8~10 ή GB 12362 Ακριβότητα

Τύποι προσώπου:

RF, FF, TG, RJ κ.λπ.

Σχήμα:

Εγκύκλιος

Συσκευασία λεπτομέρειες:

Κουτί αντιστροφής ή παλέτα, ή ανάλογα με τις απαιτήσεις σας

Δυνατότητα προσφοράς:

500 τόνος/τόνοι το μήνα

Επισημαίνω:

SORF Τιτανίου Slip On Flange

Βιομηχανικές εφαρμογές

ΑΣΜΕ Β16.5 Τιτανίου Slip On Flange

Περιγραφή του προϊόντος

Φλάντζες Gr2 Gr5 Ti SORF – ASME B16.5 Class 600 RF Industrial

Σε βιομηχανικές εφαρμογές, οι στιβαρές και αξιόπιστες συνδέσεις φλάντζας είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας και της απόδοσης των συστημάτων υγρών υπό υψηλή πίεση. Οι φλάντζες ASME B16.5 Gr2 Gr5 Titanium Slip-On Class 600 with a Raised Face (RF) έχουν σχεδιαστεί για να ανταποκρίνονται στις αυστηρές απαιτήσεις περιβαλλόντων υψηλής πίεσης. Αυτές οι φλάντζες είναι κατασκευασμένες από τιτάνιο Grade 2 (Gr2) και Grade 5 (Gr5), προσφέροντας ανώτερη αντοχή στη διάβρωση και αντοχή, καθιστώντας τις ιδανικές για μια ποικιλία βιομηχανικών εφαρμογών όπως η χημική επεξεργασία, η παραγωγή ενέργειας και τα υπεράκτια συστήματα πετρελαίου και φυσικού αερίου.

Βασικά χαρακτηριστικά των φλάντζες Titanium Slip-On

Οι φλάντζες Titanium Slip-On σχεδιασμένες σύμφωνα με τις προδιαγραφές ASME B16.5, Class 600, προσφέρουν τα ακόλουθα βασικά χαρακτηριστικά:

Αξιολόγηση υψηλής πίεσης:Με ονομαστική πίεση Class 600, αυτές οι φλάντζες είναι ικανές να χειρίζονται περιβάλλοντα υψηλής πίεσης, καθιστώντας τις κατάλληλες για απαιτητικές βιομηχανικές εφαρμογές.
Αντοχή στη διάβρωση:Το τιτάνιο είναι γνωστό για την εξαιρετική του αντοχή στη διάβρωση, ιδιαίτερα σε επιθετικά περιβάλλοντα όπως όξινα, αλατούχα ή χημικά αντιδραστικά υγρά, εξασφαλίζοντας μεγάλη διάρκεια ζωής.
Δύναμη και ανθεκτικότητα:Διαθέσιμες σε Grade 2 και Grade 5 Titanium, αυτές οι φλάντζες προσφέρουν ένα μείγμα αντοχής, ευελιξίας και ανθεκτικότητας για διάφορες εφαρμογές υψηλής πίεσης.
Ευκολία εγκατάστασης:Ο σχεδιασμός Slip-On επιτρέπει την απλή και αποτελεσματική εγκατάσταση ολισθαίνοντας πάνω από τον σωλήνα, καθιστώντας τον μια οικονομικά αποδοτική επιλογή για πολλά συστήματα.
Σχέδιο ανυψωμένου προσώπου:Το Raised Face (RF) εξασφαλίζει μια πιο ασφαλή επιφάνεια στεγανοποίησης, μειώνοντας την πιθανότητα διαρροών, ακόμη και σε συστήματα υψηλής πίεσης.

Ποιότητες τιτανίου για συρόμενες φλάντζες

Τιτάνιο βαθμού 2 (CP Titanium):

Αντοχή στη διάβρωση:Εξαιρετικό σε ένα ευρύ φάσμα επιθετικών περιβαλλόντων, ειδικά σε αλμυρές και χημικές εφαρμογές.
Δύναμη:Μέτρια αντοχή αλλά ανώτερη όσον αφορά την ολκιμότητα και τη συγκολλησιμότητα.
Εφαρμογές:Χρησιμοποιείται ευρέως σε εφαρμογές όπως η αφαλάτωση θαλασσινού νερού, η χημική επεξεργασία και τα θαλάσσια περιβάλλοντα.

Τιτάνιο βαθμού 5 (Ti-6Al-4V):

Σύνθεση κράματος:Περιέχει αλουμίνιο και βανάδιο, το οποίο αυξάνει σημαντικά την αντοχή ενώ διατηρεί καλή αντοχή στη διάβρωση.
Δύναμη:Υψηλότερη αντοχή σε εφελκυσμό και διαρροή από το Grade 2, καθιστώντας το ιδανικό για εφαρμογές υψηλής πίεσης και υψηλής πίεσης.
Εφαρμογές:Ιδανικό για συστήματα που απαιτούν υψηλότερη αντοχή, όπως παραγωγή ενέργειας, πετροχημικές και υπεράκτιες εργασίες πετρελαίου και φυσικού αερίου.

Οφέλη από τιτάνιο Gr2 και Gr5 στις φλάντζες SORF κατηγορίας 600

Τιτάνιο Βαθμού 2 (Gr2):

Ανώτερη αντοχή στη διάβρωση:Ιδανικό για βιομηχανικά περιβάλλοντα που περιλαμβάνουν χημικά, αλμυρό νερό ή όξινα υγρά.
Οικονομικά:Το Gr2 προσφέρει εξαιρετική αντοχή στη διάβρωση με σχετικά χαμηλότερο κόστος σε σύγκριση με άλλες ποιότητες, καθιστώντας το ιδανική επιλογή για εφαρμογές όπου η διάβρωση είναι το κύριο μέλημα, αλλά η υψηλή αντοχή δεν αποτελεί προτεραιότητα.

Τιτάνιο Βαθμού 5 (Gr5):

Αυξημένη δύναμη και σκληρότητα:Το Gr5 είναι γνωστό για την υψηλή του αναλογία αντοχής προς βάρος, καθιστώντας το κατάλληλο για περιβάλλοντα που απαιτούν υψηλή ανοχή σε πίεση και καταπόνηση.
Μεγαλύτερη διάρκεια ζωής:Με την ανώτερη δύναμή του, το Gr5 επιλέγεται συχνά για πιο απαιτητικές εφαρμογές, εξασφαλίζοντας μεγαλύτερη διάρκεια ζωής σε δύσκολα περιβάλλοντα.

Εφαρμογές Titanium Slip-On Flanges Class 600 SORF with Raised Face

Οι φλάντζες Titanium Slip-On Class 600 χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς τομείς. Ο σχεδιασμός Raised Face (RF) εξασφαλίζει βέλτιστη επιφάνεια στεγανοποίησης, ακόμη και κάτω από ακραίες πιέσεις. Μερικές κοινές εφαρμογές περιλαμβάνουν:

Εγκαταστάσεις Χημικής Επεξεργασίας:Το τιτάνιο είναι εξαιρετικά ανθεκτικό σε ένα ευρύ φάσμα επιθετικών χημικών ουσιών, καθιστώντας αυτές τις φλάντζες ιδανικές για χρήση σε χημικούς αντιδραστήρες, στήλες απόσταξης και συστήματα σωληνώσεων.
Offshore Πετρέλαιο και Αέριο:Σε υπεράκτια περιβάλλοντα, όπου η έκθεση στο θαλασσινό νερό και οι υψηλές πιέσεις είναι κοινή, αυτές οι φλάντζες παρέχουν την αντίσταση στη διάβρωση και την αντοχή που απαιτούνται για κρίσιμες συνδέσεις σε υποθαλάσσιους αγωγούς, πλατφόρμες και εγκαταστάσεις αποθήκευσης.
Παραγωγή ενέργειας:Χρησιμοποιείται σε πυρηνικούς σταθμούς, θερμοηλεκτρικούς σταθμούς και αεριοστρόβιλους, όπου οι υψηλές πιέσεις και θερμοκρασίες απαιτούν εξαρτήματα με εξαιρετική αντοχή και αντοχή στη διάβρωση.
Εγκαταστάσεις αφαλάτωσης:Καθώς το τιτάνιο είναι πολύ ανθεκτικό στη διάβρωση του αλμυρού νερού, αυτές οι φλάντζες είναι ιδανικές για συστήματα αφαλάτωσης όπου το θαλασσινό νερό μετατρέπεται σε πόσιμο.
Εγκαταστάσεις επεξεργασίας νερού:Η αντοχή του τιτανίου στη διάβρωση και στη βιορρύπανση το καθιστά κατάλληλο για εγκαταστάσεις επεξεργασίας νερού που χειρίζονται χημικά επεξεργασμένο ή επιθετικό νερό.
Συστήματα υψηλής θερμοκρασίας και πίεσης:Σε βιομηχανίες όπως η αεροδιαστημική, η φαρμακευτική παραγωγή και η παραγωγή λιπασμάτων, αυτές οι φλάντζες χρησιμοποιούνται όπου υπάρχουν συνθήκες υψηλής θερμοκρασίας και πίεσης.

Διαστάσεις και προδιαγραφές φλάντζας

Ο παρακάτω πίνακας απεικονίζει τις ονομαστικές διαστάσεις, τα μεγέθη των μπουλονιών και τις ονομαστικές τιμές πίεσης για φλάντζες ASME B16.5 Gr2 Gr5 Titanium Slip-On Class 600 SORF with Raised Face.

Ονομαστικό μέγεθος σωλήνα (NPS)	Διάμετρος κύκλου μπουλονιών (BC)	Μέγεθος μπουλονιού	Αριθμός μπουλονιών	Πάχος φλάντζας (Τ)	Πλάτος προσώπου (F)	Διάτρηση (ID)
1/2"	2,38"	5/8"	4	0,88"	0,50"	0,84"
1"	3,00"	3/4"	4	1,00"	0,56"	1,05"
2"	4,38"	7/8"	8	1,12"	0,75"	2,07"
4"	6,75"	1"	8	1,50"	1,00"	4,09"
6"	9.00"	1-1/4"	12	1,75"	1,25"	6,13"
12"	13.50"	1-1/2"	16	2,38"	1,50"	12.13"
24"	21,75"	1-3/4"	20	3,00"	2.00"	24.13"

Σημείωση: Προσαρμοσμένα μεγέθη και παραλλαγές είναι διαθέσιμα για την κάλυψη συγκεκριμένων λειτουργικών απαιτήσεων.

Ιδιότητες υλικού ποιοτήτων τιτανίου

Οι ιδιότητες του υλικού του Titanium Grade 2 και Grade 5 είναι βασικές για την καταλληλότητά τους για Slip-On Flanges Class 600:

Ιδιοκτησία	Τιτάνιο 2ου βαθμού	Τιτάνιο 5ου βαθμού
Αντοχή εφελκυσμού (ksi)	50-70 ksi	130-160 ksi
Ισχύς απόδοσης (ksi)	40-60 ksi	120-140 ksi
Επιμήκυνση (%)	20%	10%
Πυκνότητα (g/cm³)	4.51	4.43
Αντοχή στη διάβρωση	Εξοχος	Καλός
Θερμική αγωγιμότητα (W/m·K)	21.9	7.0
Σημείο τήξης (°C)	1668°C	1650°C

Ο βαθμός 2 προσφέρει εξαιρετική αντοχή στη διάβρωση, ενώ ο βαθμός 5 παρέχει ανώτερη αντοχή για συστήματα υψηλής πίεσης.

Συστάσεις ροπής και μεγέθους μπουλονιών

Για να διασφαλίσετε μια σφιχτή και ασφαλή σύνδεση, χρησιμοποιήστε τις κατάλληλες τιμές ροπής για την εγκατάσταση. Ακολουθεί ένας οδηγός για τις απαιτήσεις μεγέθους μπουλονιού και ροπής:

Ονομαστικό μέγεθος σωλήνα (NPS)	Μέγεθος μπουλονιού (ίντσες)	Αριθμός μπουλονιών	Ροπή (ft-lbs)
1/2"	5/8"	4	40-50
1"	3/4"	4	50-60
2"	7/8"	8	70-90
4"	1"	8	100-120
6"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

Σύναψη

Οι φλάντζες ASME B16.5 Gr2 Gr5 Titanium Slip-On Class 600 with a Raised Face είναι μια εξαιρετική επιλογή για βιομηχανικές εφαρμογές, ιδιαίτερα σε περιβάλλοντα που απαιτούν υψηλή αντοχή, αντοχή στη διάβρωση και ανθεκτικότητα. Είτε χρησιμοποιούνται σε χημική επεξεργασία, υπεράκτια πετρέλαιο και φυσικό αέριο ή παραγωγή ενέργειας, αυτές οι φλάντζες εξασφαλίζουν ασφαλείς συνδέσεις υψηλής πίεσης και μακροπρόθεσμη αξιοπιστία.

Η επιλογή της σωστής φλάντζας τιτανίου για το σύστημά σας είναι απαραίτητη για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας. Επιλέγοντας Titanium Grade 2 ή Grade 5, οι βιομηχανίες μπορούν να επωφεληθούν από την αντοχή στη διάβρωση, την ανοχή υψηλής πίεσης και τη μεγάλη διάρκεια ζωής ακόμη και στα πιο απαιτητικά περιβάλλοντα.
