Φλάντζα Slip-On Τιτανίου ASME B16.5 Κλάσης 150

Φλάντζα Slip-On από Τιτάνιο ASME B16.5 Class 150

Μια φλάντζα slip-on είναι η πρακτική επιλογή όταν μια γραμμή τιτανίου πρέπει να κατασκευαστεί χωρίς μηχανή συγκόλλησης με εγκόλληση επί τόπου. Ο σωλήνας περνά μέσα από την οπή και κολλάται και στις δύο πλευρές, έτσι η φλάντζα τοποθετείται και συγκολλάται με το μάτι αντί να ευθυγραμμιστεί με μια κατεργασμένη αντι-οπή. Αυτή η σελίδα καλύπτει την έκδοση ASME B16.5 class 150 σε Grade 1, Grade 2 και Grade 12, με ανυψωμένη επιφάνεια για αρμούς με φλάντζες και επίπεδη επιφάνεια για φλάντζες πλήρους επιφάνειας ή για σύνδεση με χυτοσίδηρο.

Πώς γίνεται η σύνδεση Slip-On

Η οπή κατεργάζεται περίπου 1mm μεγαλύτερη από την εξωτερική διάμετρο του σωλήνα για μεγέθη έως 4 ίντσες, έτσι η φλάντζα γλιστρά στη θέση της και το άκρο του σωλήνα τοποθετείται στο ίδιο επίπεδο με την επιφάνεια. Δύο συγκολλήσεις φιλέτου, μία εσωτερικά στο στέλεχος και μία εξωτερικά, μεταφέρουν το φορτίο. Η συναρμολόγηση είναι ισχυρότερη από μια σπειρωτή σύνδεση και απαιτεί πολύ λιγότερη προετοιμασία από μια συγκόλληση εγκόλλησης. Επειδή ο σωλήνας δεν χρειάζεται να κοπεί σε ακριβές μήκος, οι φλάντζες slip-on ανέχονται σφάλματα μέτρησης στο εργοτάξιο και αντικαθίστανται εύκολα σε μια υπάρχουσα γραμμή.

Διαστάσεις Class 150 σύμφωνα με ASME B16.5

Επιλογή Βαθμού

Ο Βαθμός 1 χρησιμοποιείται για νερό χαμηλής πίεσης και θαλασσινό νερό όπου η ολκιμότητα και η συγκολλησιμότητα έχουν μεγαλύτερη σημασία, με ελάχιστη αντοχή σε εφελκυσμό 240 MPa. Ο Βαθμός 2 είναι η κύρια επιλογή για γενικές σωληνώσεις με ελάχιστη αντοχή σε εφελκυσμό 345 MPa και αντοχή διαρροής 275 MPa. Ο Βαθμός 12 προσθέτει 0,2 έως 0,4 τοις εκατό μολυβδένιο και 0,6 έως 0,9 τοις εκατό νικέλιο, το οποίο αυξάνει την αντίσταση σε αναγωγικά οξέα και σε προσβολή από σχισμές σε υπηρεσία με ζεστό χλωρίδιο. Είναι ο βαθμός που πρέπει να καθορίζεται για χειρισμό υδροχλωρικού οξέος και για συνδέσεις εναλλάκτη θερμότητας όπου ο Βαθμός 2 παρουσιάζει τρύπες. Ο Βαθμός 7, με 0,12 έως 0,25 τοις εκατό παλλάδιο, είναι διαθέσιμος για τα πιο επιθετικά αναγωγικά περιβάλλοντα.

Επιφάνεια, Σήμανση και Επιθεώρηση

Οι φλάντζες με ανυψωμένη επιφάνεια παρέχονται με ανυψωμένη επιφάνεια 2mm και φινίρισμα 125 έως 250 AARH, επίπεδη επιφάνεια με επιφάνεια πλήρους φλάντζας. Κάθε φλάντζα φέρει σήμανση με τον βαθμό, το μέγεθος, την κλάση και τον αριθμό θερμικής επεξεργασίας, και ο αριθμός θερμικής επεξεργασίας επαναλαμβάνεται στη λίστα συσκευασίας, ώστε το υλικό να μπορεί να ανιχνευθεί στο πιστοποιητικό του μύλου. Υπερηχητικός έλεγχος και έλεγχος διεισδυτικών υλικών σύμφωνα με το ASME Section V είναι διαθέσιμοι κατόπιν αιτήματος, και εκδίδονται αναφορές διαστάσεων σύμφωνα με τους πίνακες ASME B16.5 για κάθε παρτίδα.

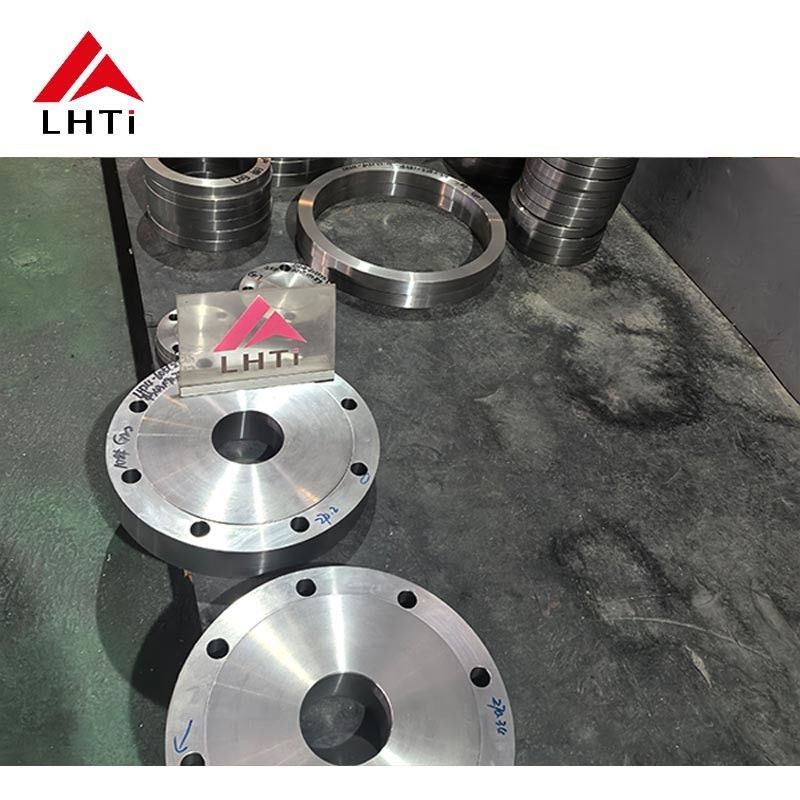

Εικόνες Προϊόντων
