Φλάντζα SORF Τιτανίου ASME B16.5 Κλάση 150 Σωληνώσεων

Φλάντζα Τιτανίου SORF ASME B16.5 Κλάση 150 Σωλήνας

Μια φλάντζα που στάζει σε σωλήνα τιτανίου σπάνια οφείλεται σε αστοχία υλικού. Πρόκειται για αστοχία σύνδεσης: μια επιφάνεια που δεν ήταν παράλληλη, μια φλάντζα που συμπιέστηκε υπερβολικά, μπουλόνια που σφίχτηκαν σε μία μόνο σειρά γύρω από τον κύκλο, ή ένας σωλήνας που τραβήχτηκε για ευθυγράμμιση με τα μπουλόνια. Το μοτίβο SORF διευκολύνει τον έλεγχο όλων αυτών, γι' αυτό και είναι η προεπιλεγμένη επιλογή σε σωλήνες τιτανίου χαμηλής πίεσης. Ακολουθεί πώς πρέπει να κατασκευάζεται και να ελέγχεται η σύνδεση επί τόπου.

Εφαρμογή Πριν από Οποιαδήποτε Συγκόλληση

Σύρετε τη φλάντζα πάνω στον σωλήνα, αφήστε το άκρο του σωλήνα 1 έως 2 χιλιοστά πίσω από την επιφάνεια, ώστε η φλάντζα να εφαρμόζει στη φλάντζα και όχι στη συγκόλληση, και ελέγξτε ότι η επιφάνεια είναι κάθετη στον άξονα του σωλήνα με ένα τετράγωνο μηχανουργού σε δύο επίπεδα με διαφορά 90 μοιρών. Εάν ο σωλήνας πρέπει να τραβηχτεί περισσότερο από περίπου 1 χιλιοστό ανά 100 χιλιοστά μήκους για να ταιριάξει με τη φλάντζα, κόψτε και επανατοποθετήστε αντί να καταπονήσετε τη σύνδεση. Ένας σωλήνας τιτανίου είναι αρκετά ελαστικός ώστε μια εξαναγκασμένη εφαρμογή να επανέλθει μετά την απελευθέρωση των μπουλονιών και να αφήσει τη φλάντζα χαλαρή.

Συγκόλληση των Δύο Περασμάτων Φιλέτου

Συγκολλήστε σε τέσσερα σημεία, συγκολλήστε πρώτα το εσωτερικό φιλέτο όπου επιτρέπει η πρόσβαση, στη συνέχεια το εξωτερικό φιλέτο σε δύο περάσματα. Καθαρίστε με αργό και διατηρήστε τη θερμοκρασία μεταξύ των περασμάτων κάτω από 200 C. Ένα χρωματικό σημάδι θερμότητας που είναι ανοιχτό κίτρινο είναι αποδεκτό, ένα μπλε ή γκρι οξείδιο δεν είναι, και η συγκόλληση πρέπει να καθαριστεί με μια ανοξείδωτη βούρτσα αφιερωμένη στο τιτάνιο. Σε DN25 και μικρότερα, η θερμότητα συγκόλλησης μπορεί να παραμορφώσει μια επιφάνεια κλάσης 150, οπότε ένας ψύκτης χαλκού ή ένα υγρό πανί πίσω από τη φλάντζα διατηρεί την επιφάνεια επίπεδη.

Λίστα Ελέγχου Σύνδεσης Σωλήνα

Γιατί το Τιτάνιο Αλλάζει τους Κανόνες Σύσφιξης Μπουλονιών

Το τιτάνιο έχει χαμηλότερο μέτρο ελαστικότητας από τον χάλυβα, οπότε μια φλάντζα τιτανίου παραμορφώνεται περισσότερο υπό το ίδιο φορτίο μπουλονιών και η σύνδεση είναι λιγότερο ανεκτική σε μια μαλακή φλάντζα. Χρησιμοποιήστε μια φλάντζα που συμπιέζεται υπό μέτριο φορτίο, ακολουθήστε τις τιμές ροπής που δίνονται για την κατηγορία των μπουλονιών αντί για μια χαλύβδινη φλάντζα του ίδιου μεγέθους, και επανασφίξτε τη σύνδεση μετά τον πρώτο θερμικό κύκλο. Όπου η αντικριστή φλάντζα είναι από ανθρακούχο χάλυβα, ένα μονωτικό σετ με μανίκια και ροδέλες αποτρέπει τη γαλβανική διάβρωση του χάλυβα έναντι της επιφάνειας τιτανίου.

Λεπτομέρειες Παράδοσης

Οι φλάντζες παραδίδονται σε Βαθμό 2 για γενική χρήση σε σωληνώσεις και σε Βαθμό 7 όπου το μέσο είναι μειωτικό οξύ. Τα μεγέθη κυμαίνονται από 1/2 ίντσας έως 24 ίντσες, κλάση 150 ως στάνταρ με διαθέσιμη κλάση 300, επιφάνειες σε ανυψωμένη ή επίπεδη μορφή. Κάθε τεμάχιο φέρει σήμανση με τον βαθμό, το μέγεθος, την κλάση και τον αριθμό θερμικής κατεργασίας, και αποστέλλεται με πιστοποιητικό EN 10204 3.1 και αναφορά διαστάσεων σύμφωνα με το ASME B16.5. Φλάντζες, σετ μπουλονιών ιντσών και κάρτα ροπής μπορούν να συσκευαστούν με την παραγγελία, ώστε η σύνδεση να μην περιμένει δεύτερη παράδοση.

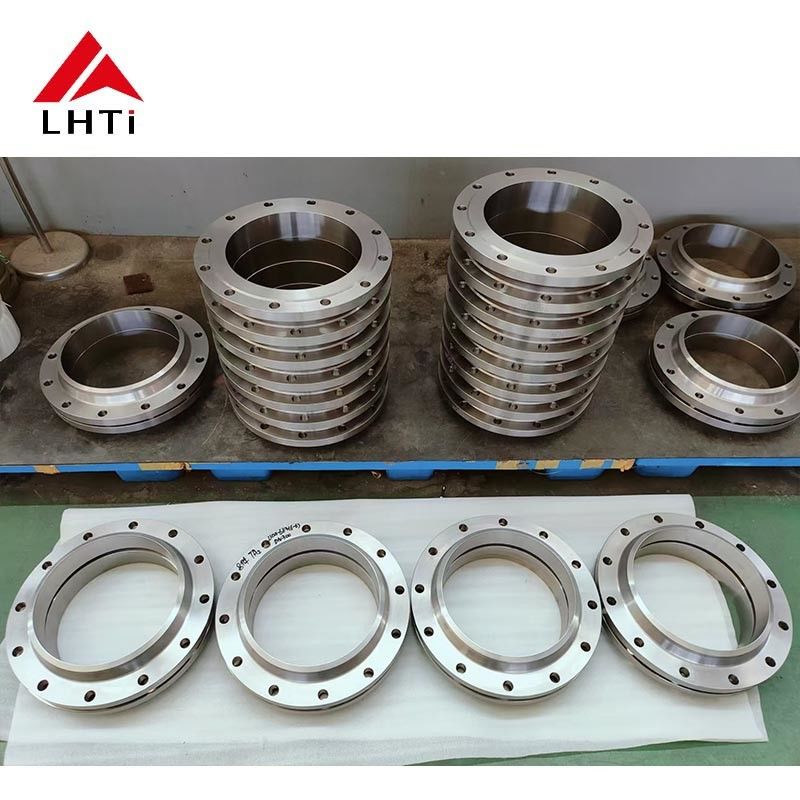

Εικόνες Προϊόντων
