DN15 Φλάντζα Ολίσθησης Τιτανίου ASME B16.5 Κλάση 150

Φλάντζα ολίσθησης τιτανίου DN15 ASME B16.5 Class 150

Το DN15, ή 1/2 ίντσας, είναι το μικρότερο μέγεθος που αναφέρεται στο ASME B16.5, και μια φλάντζα ολίσθησης σε αυτό το μέγεθος σπάνια περιορίζεται από την ονομαστική της πίεση. Αυτό που αποφασίζει αν η σύνδεση επιβιώνει είναι η εφαρμογή μεταξύ της οπής της φλάντζας και του τοιχώματος του απρόσκοπτου σωλήνα 1/2 ίντσας πάνω στον οποίο γλιστράει, και οι δύο συγκολλήσεις φιλέτου που την κρατούν εκεί. Αυτή η φλάντζα είναι μηχανουργημένη από τιτάνιο σε ποιότητα 2 ή ποιότητα 7 και παραδίδεται με ανυψωμένη επιφάνεια, έτοιμη να συνδυαστεί με έναν αντίστοιχο απρόσκοπτο σωλήνα 1/2 ίντσας.

Το Τοίχωμα του Σωλήνα Κυβερνά τη Σύνδεση

Μια φλάντζα ολίσθησης εντοπίζεται από τον σωλήνα, όχι από μια μηχανουργημένη υποδοχή, οπότε η οπή πρέπει να αφήνει αρκετό χώρο για να γλιστρήσει κρύα και να αφήσει ακόμα ένα φιλέτο για εναπόθεση. Ο σωλήνας Schedule 10S σε μέγεθος 1/2 ίντσας έχει τοίχωμα περίπου 2,8 mm. το schedule 80S είναι πάνω από 5 mm. Στο λεπτό τοίχωμα ο κίνδυνος είναι η διάβρωση και ένα κοίλο φιλέτο που ραγίζει στην άκρη. Στο βαρύ τοίχωμα η φλάντζα απορροφά πολύ περισσότερη θερμότητα και η ανυψωμένη επιφάνεια μπορεί να παραμορφωθεί αρκετά ώστε να διαρρεύσει στη γραμμή της φλάντζας. Και τα δύο είναι μεταβλητές συγκόλλησης, όχι μεταβλητές υλικού, γι' αυτό και το πρόγραμμα του σωλήνα πρέπει να δηλώνεται με την παραγγελία.

Δεδομένα Φλάντζας

Ποιότητα 2 ή Ποιότητα 7

Η ποιότητα 2 καλύπτει το μεγαλύτερο μέρος της εργασίας: θαλασσινό νερό, άλμη, χλωριωμένο νερό ψύξης, δοσομέτρηση υποχλωριώδους και γραμμές τροφίμων, όπου το εμπορικά καθαρό μέταλλο παθητικοποιείται και παραμένει καθαρό. Η ποιότητα 7 προσθέτει 0,12 έως 0,25 τοις εκατό παλλάδιο, το οποίο αυξάνει το δυναμικό διάσπασης σε αναγωγικά οξέα όπως το υδροχλωρικό και σε υπηρεσία καυτών χλωριδίων όπου η ποιότητα 2 θα άρχιζε να παρουσιάζει πόρους. Για μια γραμμή DN15 η διαφορά κόστους είναι μικρή, οπότε η επιλογή πρέπει να ακολουθεί τη χημεία της χειρότερης περίπτωσης παρά της κανονικής περίπτωσης.

Η Class 150 είναι μια ονομαστική τιμή σε θερμοκρασία περιβάλλοντος. Καθώς η θερμοκρασία της γραμμής αυξάνεται, η επιτρεπόμενη πίεση μειώνεται, οπότε ένα ζεστό παρακλάδι 1/2 ίντσας χρειάζεται τον πίνακα ονομαστικών τιμών αντί για τον κύριο αριθμό. Το τιτάνιο έχει επίσης χαμηλή θερμική διαστολή σε σύγκριση με το ανοξείδωτο ατσάλι, το οποίο διατηρεί το φορτίο των μπουλονιών πιο σταθερό κατά τη διάρκεια ενός κύκλου θέρμανσης και ψύξης.

Συγκόλληση μιας Φλάντζας Ολίσθησης DN15

Επειδή το εξάρτημα είναι μικρό, η εισαγωγή θερμότητας ανά πέρασμα έχει μεγαλύτερη σημασία από ό,τι σε μια μεγάλη φλάντζα. Στερεώστε τη φλάντζα τετραγωνικά στον σωλήνα, ελέγξτε την εκκεντρότητα της επιφάνειας με ένα ευθύγραμμο, στη συνέχεια συγκολλήστε πρώτα το εσωτερικό φιλέτο και μετά το εξωτερικό φιλέτο, εναλλάσσοντας τις πλευρές ώστε η έλξη να παραμένει ισορροπημένη. Κρατήστε το τόξο μακριά από την ανυψωμένη επιφάνεια. Ένας ψύκτης ή ένα υγρό πανί πίσω από τον κόμβο κρατά την επιφάνεια επίπεδη, και μια αργή ψύξη μετά το τελευταίο πέρασμα αποφεύγει τη σκληρή, επιρρεπή σε ρωγμές ζώνη που μπορεί να αφήσει η ψύξη με αέρα σε παχύτερα τμήματα. Η αποξήρανση μετά τη συγκόλληση αποκαθιστά την παθητική μεμβράνη στην απόχρωση θερμότητας.

Επιθεώρηση και Συσκευασία

Κάθε παρτίδα ελέγχεται διαστατικά σύμφωνα με το B16.5, ταυτοποιείται θετικά το υλικό στον κόμβο και ανιχνεύεται στον αριθμό θερμότητας, και συσκευάζεται σε ξύλινη θήκη με τις επιφάνειες προστατευμένες ώστε οι οδοντώσεις να φτάνουν άθικτες. Οι φλάντζες αναφέρονται με μέγεθος, κλάση, ποιότητα και πρόγραμμα σωλήνα, και μπορούν να προστεθούν αντίστοιχες φλάντζες και σετ μπουλονιών στην ίδια αποστολή εάν η γραμμή κατασκευάζεται ως μονάδα.

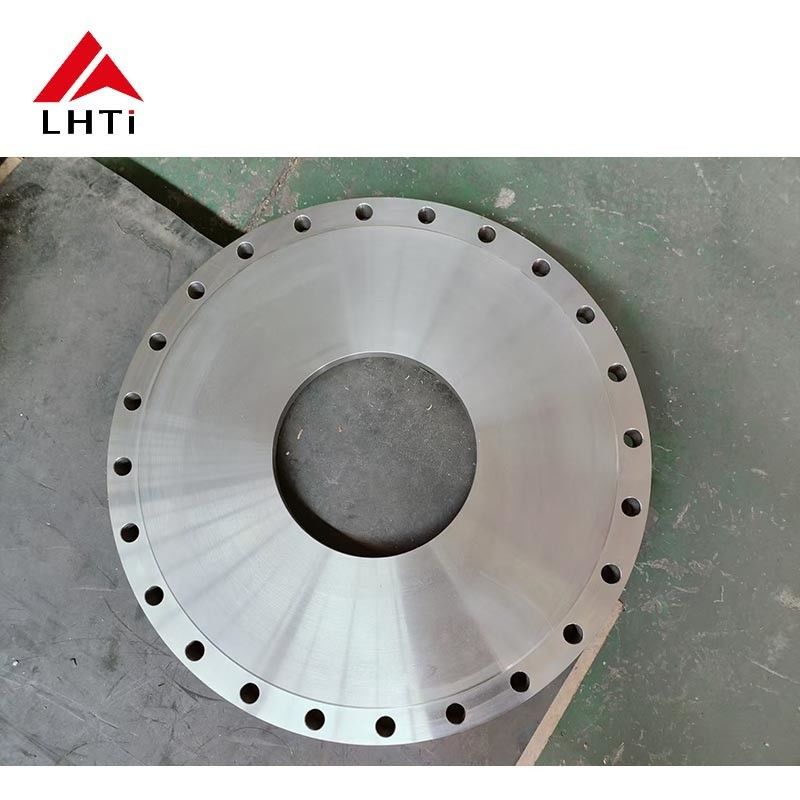

Εικόνες Προϊόντων
