Σωλήνας Τιτανίου Βαθμού 9 ASTM B338 Υψηλής Θερμοκρασίας

Σωλήνας Τιτανίου Βαθμού 9 ASTM B338 Υψηλής Θερμοκρασίας

Ο βαθμός 9, ή Ti-3Al-2.5V, υπάρχει επειδή ο καθαρός τιτάνιος γίνεται αδύναμος όταν είναι ζεστός, αλλά το πλήρες κράμα Ti-6Al-4V είναι δύσκολο να τραβηχτεί σε σωλήνα λεπτού τοιχώματος. Η προσθήκη 3% αλουμινίου και 2,5% βαναδίου αυξάνει την αντοχή σε περίπου 620 MPa εφελκυσμό, διατηρώντας παράλληλα επαρκή ολκιμότητα για ψυχρή έλαση και κάμψη. Αυτός ο σωλήνας είναι απρόσκοπτος σύμφωνα με το ASTM B338 σε εξωτερική διάμετρο από 10 mm έως 57 mm, ανόπτητος για χρήση όπου η γραμμή λειτουργεί σε ζεστό περιβάλλον.

Πού Τοποθετείται ο Βαθμός 9 Μεταξύ του Βαθμού 2 και του Βαθμού 5

Ο βαθμός 2 προσφέρει περίπου 345 MPa εφελκυσμό και 275 MPa διαρροή, με εξαιρετική ολκιμότητα και αντοχή στη διάβρωση. Ο βαθμός 5, Ti-6Al-4V, φτάνει τα 895 MPa εφελκυσμό και 828 MPa διαρροή, αλλά είναι άκαμπτος στη διαμόρφωση και απαιτεί θερμή επεξεργασία για λεπτά τοιχώματα. Ο βαθμός 9 βρίσκεται στη μέση, με περίπου 620 MPa εφελκυσμό και 483 MPa διαρροή με 15% επιμήκυνση, οπότε μπορεί να φέρει περίπου διπλάσια πίεση από τον βαθμό 2 με το ίδιο πάχος τοιχώματος, και μπορεί ακόμα να ψυχροτραβηχτεί, να λυγίσει και να φουσκώσει με τυπικά εργαλεία σωλήνων.

Δεδομένα Σωλήνα

Αντοχή που Επιβιώνει από τη Θερμότητα

Ο τιτάνιος διατηρεί το μέτρο του σε υψηλότερη θερμοκρασία από το αλουμίνιο και την αντοχή του σε υψηλότερη θερμοκρασία από τις περισσότερες ανοξείδωτες ποιότητες συγκρίσιμου κόστους. Ο βαθμός 9 χρησιμοποιείται συνήθως έως περίπου 300 C σε συνεχή λειτουργία. πάνω από αυτό, η ερπυσμός γίνεται η περίπτωση σχεδιασμού αντί της αντοχής σε εφελκυσμό, και η επιτρεπόμενη τάση πρέπει να λαμβάνεται από τον ισχύοντα κώδικα αντί του φύλλου δεδομένων θερμοκρασίας δωματίου. Η θερμική διαστολή είναι περίπου 9 µm/mK, χαμηλότερη από τον ανοξείδωτο χάλυβα, οπότε μια ζεστή γραμμή κινείται λιγότερο στις στηρίξεις και επιβάλλει λιγότερη τάση στις φλάντζες.

Ο τιτάνιος αντιστέκεται επίσης στην οξείδωση μόνο ενώ υπάρχει μια συμπαγής οξειδωτική μεμβράνη. Στον αέρα, η μεμβράνη παραμένει προστατευτική έως περίπου 600 C, αλλά σε οξυγόνο υψηλής πίεσης ή σε ρεύματα που περιέχουν υδρογόνο, τα όρια χρήσης είναι πολύ χαμηλότερα και πρέπει να ελέγχονται έναντι του ρευστού, όχι της θερμοκρασίας της επικεφαλίδας.

Σφυρηλάτηση, Πίεση και Ψυχρή Εργασία

Ο σωλήνας για γραμμές πίεσης συχνά τελειώνει με σφυρηλάτηση και πίεση των άκρων, στη συνέχεια μηχανουργική της λεπτομέρειας σύνδεσης, έτσι ώστε η ροή του κόκκου να ακολουθεί το σχήμα αντί να κόβεται διαγώνια. Ο ψυχροτραβηχτός σωλήνας ανόπτεται μεταξύ των περασμάτων, και οποιαδήποτε κάμψη ή φούσκωμα θα πρέπει να ακολουθείται από ανακούφιση τάσεων εάν η γραμμή θα υποστεί δονήσεις ή θερμικούς κύκλους. Η κοπή, η αφαίρεση γρεζιών και η σήμανση γίνονται με εξειδικευμένα εργαλεία τιτανίου για να αποφευχθεί η ενσωμάτωση σιδήρου στην επιφάνεια.

Πού Χρησιμοποιείται

Οι υδραυλικές γραμμές αεροδιαστημικής είναι η κλασική εφαρμογή, όπου ένας σωλήνας βαθμού 9 μεταφέρει 3000 psi με ένα κλάσμα του βάρους του χάλυβα. Ο ίδιος σωλήνας εμφανίζεται σε γραμμές οργάνων και παλμών, υπεράκτια υδραυλικά συστήματα, συλλέκτες ιατρικών αερίων και σκελετούς ποδηλάτων υψηλών επιδόσεων, και σε χημικές εγκαταστάσεις όπου ο βαθμός 2 θα χρειαζόταν βαρύτερο τοίχωμα για να κρατήσει την πίεση.

Παραγγελία και Συσκευασία

Δηλώστε εξωτερική διάμετρο, τοίχωμα, βαθμό, σκληρότητα και πακέτο δοκιμών, για παράδειγμα 25 mm x 1,5 mm Βαθμός 9 ASTM B338 ανόπτητος, δοκιμασμένος με ρεύματα Eddy, ευθεία μήκος 6000 mm. Ο σωλήνας αποστέλλεται σε ξύλινες θήκες με πλαστικά καπάκια, και κάθε θήκη φέρει τον αριθμό θερμότητας και το πιστοποιητικό μύλου, ώστε το υλικό να μπορεί να ανιχνευθεί κατά την παραλαβή.

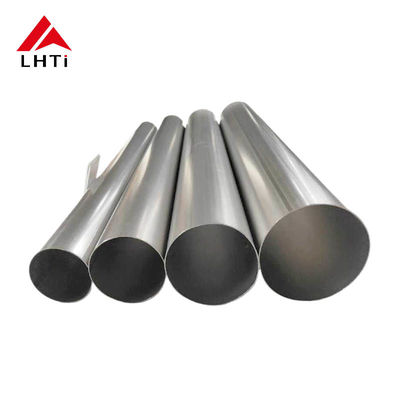

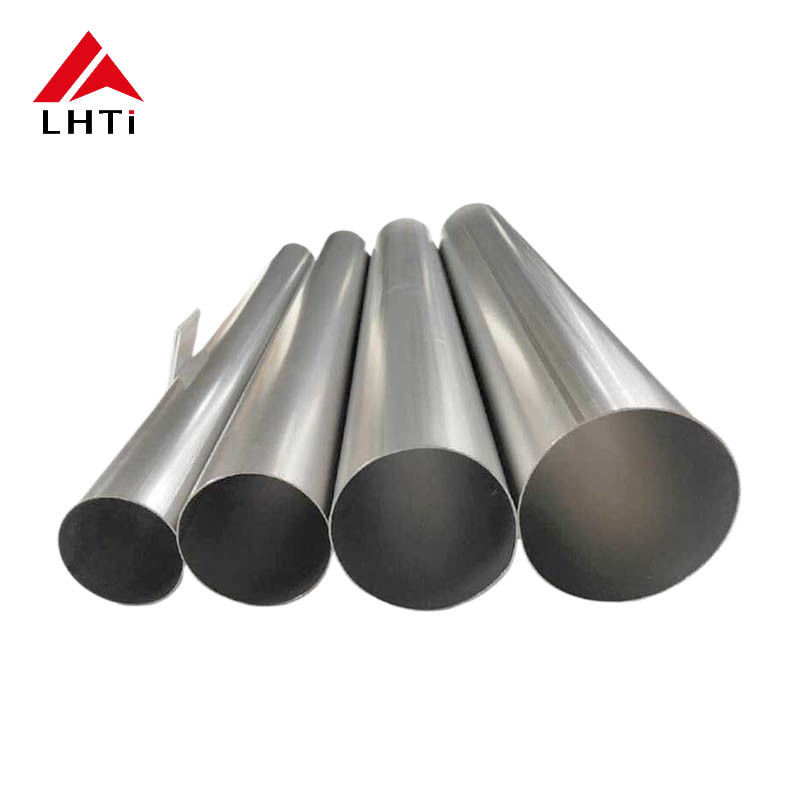

Εικόνες Προϊόντων
