Gr9 Ti-3Al-2.5V Μπάρα Τιτανίου ASTM B265 Ιδιότητες

Μπάρα Τιτανίου Gr9 Ti-3Al-2.5V ASTM B265 Ιδιότητες

Ο Βαθμός 9 είναι το κράμα τιτανίου που καθορίζεται όταν ο Βαθμός 2 δεν είναι αρκετά ισχυρός και ο Βαθμός 5 προσφέρει μεγαλύτερη σκληρότητα από ό,τι χρειάζεται το εξάρτημα. Η σύνθεσή του, Ti-3Al-2.5V ή UNS R56320, προσφέρει περίπου 80% μεγαλύτερη αντοχή σε εφελκυσμό από το εμπορικά καθαρό τιτάνιο, διατηρώντας παράλληλα την ολκιμότητα, τη συγκολλησιμότητα και τη συμπεριφορά στη διάβρωση που καθιστούν το τιτάνιο χρήσιμο εξαρχής. Αυτές οι μπάρες παρέχονται σύμφωνα με το ASTM B265 σε διάμετρο από 3 mm έως 200 mm, ανόπτητες ή ψυχρά επεξεργασμένες, με τα αποτελέσματα μηχανικών δοκιμών να αναφέρονται έναντι του αριθμού της θερμικής επεξεργασίας.

Πού Τοποθετείται ο Gr9 Μεταξύ Gr2 και Gr5

Ο ανόπτητος Βαθμός 2 φτάνει περίπου τα 345 MPa αντοχή σε εφελκυσμό και 275 MPa αντοχή διαρροής, ο ανόπτητος Βαθμός 9 φτάνει τα 620 MPa και 483 MPa, και ο ανόπτητος Βαθμός 5 ξεκινά από 895 MPa και 828 MPa. Ο Βαθμός 9 επομένως καλύπτει το ευρύ κενό στη μέση. Διατηρεί επίσης την επιμήκυνση γύρω στο 15 έως 20 τοις εκατό, οπότε μπορεί να λυγιστεί, να συρθεί και να βιδωθεί χωρίς τον κίνδυνο ρωγμών που ακολουθεί τον έντονα ψυχρά επεξεργασμένο Βαθμό 5. Η πυκνότητα είναι 4,48 g/cm3 και το σημείο τήξης είναι περίπου 1668 βαθμοί C, αρκετά κοντά στους άλλους βαθμούς ώστε να εφαρμόζονται οι ίδιες πρακτικές μηχανουργικής κατεργασίας και συγκόλλησης.

Μηχανικές Ιδιότητες ανά Κατάσταση

Η ίδια μπάρα μπορεί να παραγγελθεί σε τρία αρκετά διαφορετικά επίπεδα αντοχής, και η εντολή αγοράς πρέπει να αναφέρει ποιο. Τα παρακάτω στοιχεία είναι τα ελάχιστα που αναφέρονται συνήθως σε ένα πιστοποιητικό μύλου για μπάρες αποθέματος· δεν υποκαθιστούν τις τιμές στο πιστοποιητικό που αποστέλλεται με τη θερμική επεξεργασία.

Όρια Χημείας που Καθορίζουν τους Αριθμούς

Δύο θερμικές επεξεργασίες Βαθμού 9 με την ίδια αλουμίνιο και βανάδιο μπορούν να διαφέρουν κατά 100 MPa εάν το οξυγόνο δεν διατηρείται στο χαμηλό άκρο του εύρους, επειδή το οξυγόνο είναι ένας διάμεσος ενισχυτής στο άλφα τιτάνιο. Γι' αυτό ο πίνακας χημείας έχει τόση σημασία όσο και ο πίνακας εφελκυσμού όταν ένα εξάρτημα είναι κρίσιμο για την αντοχή.

Πώς να Διαβάσετε το Πιστοποιητικό Μύλου

Η δοκιμή εφελκυσμού εκτελείται σύμφωνα με το ASTM E8 σε δείγμα κομμένο από τη μπάρα, συνήθως στο μέσο της ακτίνας αντί για το κέντρο, επειδή οι εξωτερικές ίνες φέρουν τις ιδιότητες που θα κατεργαστεί ο πελάτης. Η αντοχή διαρροής αναφέρεται με μετατόπιση 0,2 τοις εκατό, η επιμήκυνση μετράται σε μήκος κλίμακας τεσσάρων διαμέτρων, και η μείωση της περιοχής αναφέρεται ξεχωριστά. Η σκληρότητα είναι χρήσιμη για έναν γρήγορο έλεγχο του εισερχόμενου υλικού, αλλά δεν μπορεί να αντικαταστήσει τη δοκιμή εφελκυσμού· μια ανάγνωση σκληρότητας μπορεί να φαίνεται σωστή σε μια μπάρα που αποτυγχάνει στην επιμήκυνση. Το πιστοποιητικό πρέπει να αναφέρει τον αριθμό της θερμικής επεξεργασίας, την κατάσταση, το πρότυπο δοκιμής και τις πραγματικές μετρημένες τιμές, όχι μόνο τα ελάχιστα της προδιαγραφής.

Μορφές και Ανοχές Μπάρας

Ψυχρά ελκόμενη μπάρα από 3 mm έως 25 mm παρέχεται με ανοχή h9 ή h11 με φωτεινό φινίρισμα, που ταιριάζει στην αυτόματη ελβετική περιστροφή. Ξεφλουδισμένη και τριμμένη μπάρα από 20 mm έως 100 mm αφαιρεί το επιφανειακό στρώμα και διατηρεί την ευθύτητα σε περίπου 2 mm ανά μέτρο. Η θερμά ελκόμενη μπάρα από 100 mm έως 200 mm παρέχεται υπερμεγέθη για μηχανουργική κατεργασία. Όπου το σχέδιο απαιτεί γυαλισμένη επιφάνεια, οι μπάρες γυαλίζονται μετά την ευθυγράμμιση, ώστε το φινίρισμα να μην σημαδεύεται από τον ευθυγραμμιστή. Τα άκρα κόβονται τετράγωνα και λοξοτομούνται, και κάθε δέμα φέρει ετικέτα με τον βαθμό, τον αριθμό θερμικής επεξεργασίας, το μέγεθος και την κατάσταση.

Ψυχρή Επεξεργασία, Κάμψη και Ανόπτηση

Ο Βαθμός 9 σκληραίνει γρήγορα με την εργασία, οπότε μια κάμψη που είναι εύκολη στον Βαθμό 2 μπορεί να απαιτήσει μεγαλύτερη ακτίνα ή ενδιάμεση ανόπτηση. Κατά κανόνα, επιτρέψτε μια ακτίνα κάμψης τρεις φορές τη διάμετρο της μπάρας για ανόπτητο απόθεμα και ανόπτηση στους 700 έως 750 βαθμούς C σε κενό ή αδρανή ατμόσφαιρα εάν το εξάρτημα χρειάζεται πάνω από περίπου 20 τοις εκατό ψυχρή μείωση. Η αποξήρανση μετά την ανόπτηση αφαιρεί το στρώμα πλούσιο σε οξυγόνο που σχηματίζεται στην επιφάνεια· αυτό το στρώμα είναι σκληρό και εύθραυστο και θα ραγίσει εάν κυλιστεί ή λυγιστεί.

Παραγγελία και Συσκευασία

Προσφορά ανά διάμετρο, μήκος, κατάσταση, επιφάνεια και πρότυπο, για παράδειγμα 20 mm Gr9 ASTM B265 ανόπτητο, ψυχρά ελκόμενο h9, γυαλισμένο, 3000 mm. Οι μπάρες συσκευάζονται σε κόντρα πλακέ κιβώτια με ξύλινα διαχωριστικά, ώστε η γυαλισμένη επιφάνεια να μην τρίβεται κατά τη μεταφορά, και το κιβώτιο φέρει θήκη εγγράφων με το πιστοποιητικό μύλου και τη λίστα συσκευασίας.

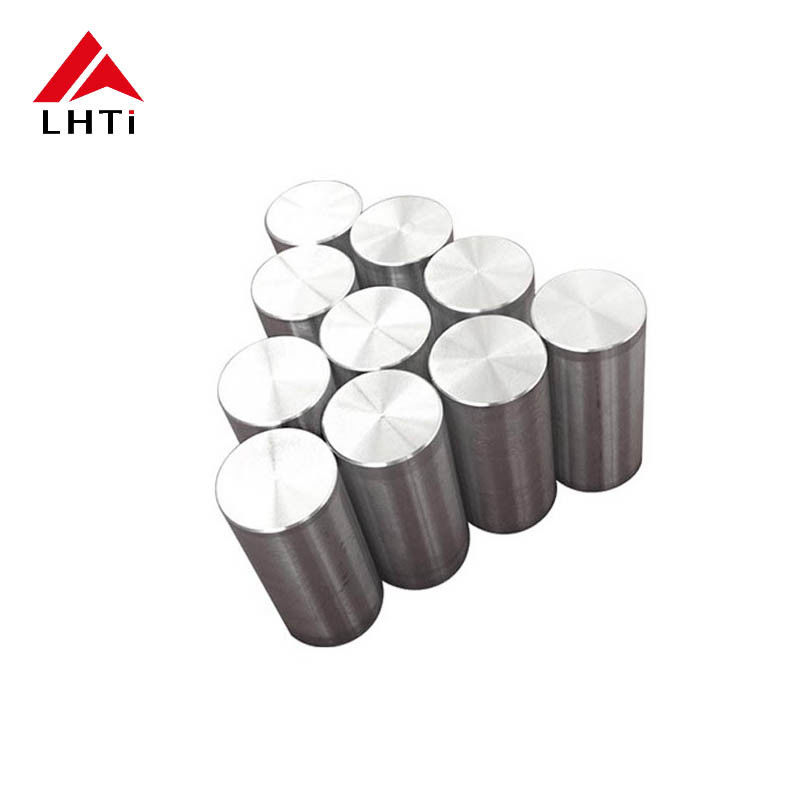

Εικόνες Προϊόντων
