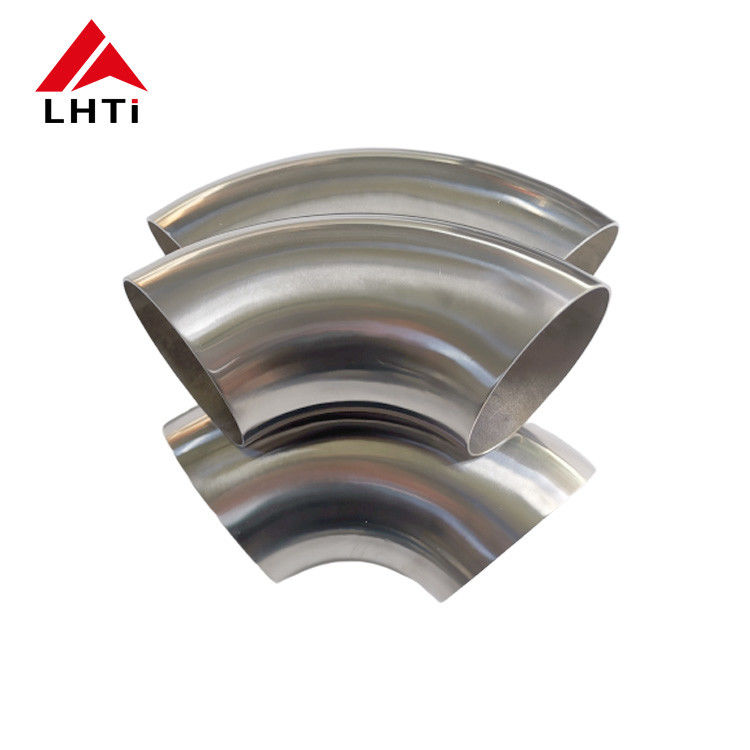

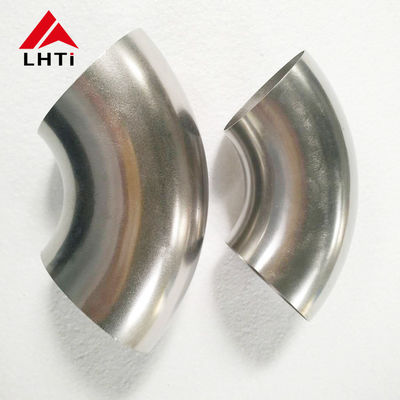

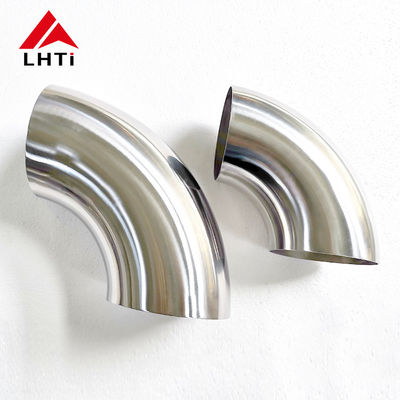

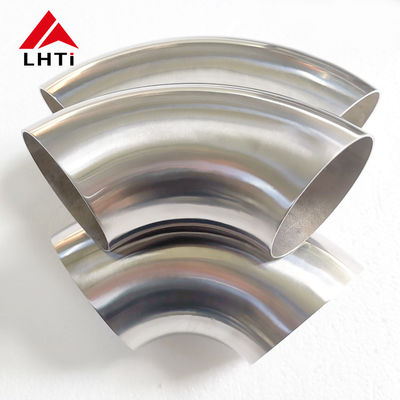

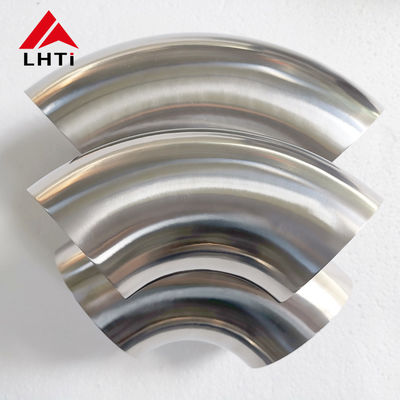

Μαντεμένια στροφή τιτανίου Gr2 90 μοιρών αγκώνα εξάτμισης

Στροφή Εξατμίσεων από Τιτάνιο Gr2 με Μαντρέλι 90 Μοιρών

Μια στροφή με μαντρέλι είναι η διαφορά μεταξύ ενός σωλήνα που ρέει και ενός σωλήνα που ζαρώνει. Όταν ένας λεπτός σωλήνας τιτανίου τραβιέται γύρω από ένα καλούπι χωρίς εσωτερική υποστήριξη, η εσωτερική ακτίνα διπλώνει και το τμήμα γίνεται οβάλ, και σε έναν τοίχο εξατμίσεων 1,5 mm αυτή η ζημιά είναι μόνιμη. Μια στροφή με μαντρέλι χρησιμοποιεί μια τμηματική μπάλα μαντρέλι μέσα στον σωλήνα, ένα καλούπι υαλοκαθαριστήρα πίσω από το καλούπι και ένα καλούπι πίεσης που κρατάει το εξωτερικό, έτσι ώστε το μέταλλο να ρέει αντί να καταρρέει. Αυτές οι στροφές 90 μοιρών κατασκευάζονται από σωλήνα Gr2 σε εξωτερική διάμετρο από 1,5 ίντσας έως 2 ίντσας, με τοίχωμα από 1,2 mm έως 3 mm, σύμφωνα με τις διαστάσεις ASME B16.9 και ASTM B363.

Τι κάνει πραγματικά το Μαντρέλι

Τρία εργαλεία μοιράζονται την εργασία. Το μαντρέλι υποστηρίζει το εσωτερικό της στροφής ώστε ο σωλήνας να μην μπορεί να πλατύνει. Το καλούπι υαλοκαθαριστήρα αποτρέπει το υλικό από το να συσσωρεύεται μπροστά από τη στροφή, το οποίο είναι αυτό που παράγει το ζάρωμα στην εσωτερική ακτίνα. Το καλούπι πίεσης ελέγχει τον εξωτερικό τοίχο και, μαζί με την ώθηση, τροφοδοτεί υλικό στη στροφή έτσι ώστε ο εξωτερικός τοίχος να μην λεπταίνει πέρα από το όριο. Αφαιρέστε οποιοδήποτε από αυτά και το αποτέλεσμα είναι μετρήσιμο: η οβάλτητα αυξάνεται, η λέπτυνση του τοίχου αυξάνεται ή εμφανίζονται ζαρώματα.

Γιατί το Gr2 ταιριάζει στην Εργασία Εξατμίσεων

Το Gr2 έχει πυκνότητα 4,51 g/cm3 έναντι 7,85 για τον χάλυβα, οπότε ένα σύστημα εξατμίσεων τιτανίου ζυγίζει περίπου 40% λιγότερο από το αντίστοιχο χαλύβδινο που αντικαθιστά, και το βάρος βρίσκεται ψηλά και στο πίσω μέρος όπου έχει σημασία. Η θερμική του αγωγιμότητα είναι χαμηλή, γεγονός που διατηρεί τα καυσαέρια ζεστά και βοηθά στην ανάφλεξη του καταλύτη, και ο τοίχος μπορεί να είναι λεπτότερος επειδή το τιτάνιο δεν χρειάζεται ανοχή διάβρωσης έναντι συμπυκνώματος. Το οξειδωμένο φιλμ παίρνει επίσης τα χρώματα του άχυρου και του μπλε που πολλοί πελάτες θέλουν σε μια ορατή εξάτμιση, και αυτά τα χρώματα μπορούν να ελεγχθούν με αέριο θωράκισης και εισαγωγή θερμότητας κατά τη συγκόλληση.

Η Λέπτυνση του Τοίχου Είναι ο Αριθμός που Πρέπει να Καθοριστεί

Σε μια στροφή 90 μοιρών, ο εξωτερικός τοίχος λεπταίνει και ο εσωτερικός τοίχος παχαίνει. το λεπτότερο σημείο βρίσκεται περίπου στις 45 μοίρες γύρω από τη στροφή. Ένας τοίχος 1,5 mm που λυγίζει σε ακτίνα 1D μπορεί να χάσει 10 έως 12 τοις εκατό, οπότε το σχέδιο θα πρέπει να δηλώνει εάν το ονομαστικό πάχος τοίχου ή το ελάχιστο πάχος τοίχου μετά την κάμψη είναι η αποδεκτή τιμή. Εάν το ελάχιστο είναι κρίσιμο, ξεκινήστε από έναν παχύτερο σωλήνα ή ανοίξτε την ακτίνα σε 1.5D. Ο ίδιος κανόνας ισχύει και για τις στροφές επιστροφής 180 μοιρών, όπου το φαινόμενο διπλασιάζεται.

Εύρος και Προετοιμασία Άκρων

Οι στροφές παραδίδονται με απλή κοπή, λοξότμηση ή άκρες συγκόλλησης υποδοχής. Οι απλές κομμένες άκρες ταιριάζουν σε τροχιακή ή TIG συγκόλληση με εφαπτομένη στην επόμενη ευθεία, οι λοξότμητες άκρες χρησιμοποιούνται όπου ένα παχύτερο τοίχωμα χρειάζεται κενό ρίζας. Κάθε στροφή κόβεται στο μήκος εφαπτομένης στο σχέδιο, επειδή μια στροφή που κόβεται κοντή δεν μπορεί να ανακτηθεί επί τόπου.

Εφαρμογή και Συγκόλληση

Οι εξατμίσεις τιτανίου και οι σωλήνες διεργασιών συγκολλώνται υπό αργό με την πίσω πλευρά καθαρισμένη σε λιγότερο από περίπου 50 ppm οξυγόνου. Καθαρίστε τις κομμένες άκρες με ένα ειδικό εργαλείο από ανοξείδωτο χάλυβα ή καρβίδιο, ποτέ με τροχό λείανσης που έχει αγγίξει ανθρακούχο χάλυβα, και κρατήστε το κενό της σύνδεσης κάτω από 0,2 mm. Συγκολλήστε σε δύο σημεία, ελέγξτε τη γωνία σε σχέση με το εξάρτημα, στη συνέχεια ολοκληρώστε τη σύνδεση χωρίς να διακόψετε την εκκαθάριση. Μια ασημί ή άχυρη απόχρωση είναι αποδεκτή. μια μπλε ή γκρι απόχρωση σημαίνει ότι η θωράκιση απέτυχε και η σύνδεση πρέπει να κοπεί, επειδή μια μολυσμένη συγκόλληση θα ραγίσει στον πρώτο θερμικό κύκλο.

Επιθεώρηση, Συσκευασία και Παραγγελία

Κάθε στροφή ελέγχεται για γωνία, ακτίνα κεντρικής γραμμής, οβάλτητα και πάχος τοίχου, και μια δήλωση διαστάσεων ταξιδεύει με την αποστολή. Η ταυτοποίηση θετικού υλικού και η επιθεώρηση τρίτου είναι διαθέσιμες κατόπιν αιτήματος. Καθορίστε την εξωτερική διάμετρο, το πάχος τοίχου, τη γωνία, την ακτίνα κεντρικής γραμμής, το φινίρισμα άκρων και το πρότυπο στην παραγγελία, για παράδειγμα στροφή 2 ιντσών OD x 2 mm πάχος Gr2 90 μοιρών, 1.5D, απλές άκρες, ASTM B363. Οι στροφές συσκευάζονται σε ξύλινες θήκες με τις άκρες καλυμμένες ώστε ο εσωτερικός χώρος να παραμένει καθαρός κατά τη μεταφορά.
