Προσαρμοσμένη επίπεδη φλέγγη από τιτάνιο κατασκευασμένη σύμφωνα με σχέδιο

Προσαρμοσμένο Φλάντζα Τιτανίου Επίπεδη Κατασκευασμένη Σύμφωνα με Σχέδιο

Μια προσαρμοσμένη φλάντζα συνήθως ξεκινά με ένα πρόβλημα που κανένας κατάλογος δεν λύνει: ένα εισαγόμενο μηχάνημα του οποίου το ακροφύσιο δεν ταιριάζει με κανέναν μετρικό ή αυτοκρατορικό πίνακα, ένα παλιό δοχείο με περίεργο κύκλο μπουλονιών, μια ορθογώνια σύνδεση αγωγού, ή μια πολλαπλή που πρέπει να χωρέσει σε έναν χώρο όπου μια τυπική φλάντζα δεν θα περάσει. Η απάντηση είναι μια επίπεδη φλάντζα κατεργασμένη σύμφωνα με ένα σχέδιο, σε τιτάνιο, με την οπή, το μοτίβο των οπών και το πάχος που καθορίζονται από το έργο και όχι από έναν τυπικό πίνακα. Η μηχανική εργασία έγκειται στην απόδειξη ότι το προσαρμοσμένο σχήμα είναι τόσο ασφαλές όσο το τυπικό που αντικαθιστά.

Τι Πρέπει να Διορθώσει το Σχέδιο

Ένα σχέδιο που αφήνει το μοτίβο των οπών ως "για προσαρμογή" δεν είναι σχέδιο, είναι αίτημα για εικασία. Τα πιο ακριβά λάθη προσαρμοσμένης φλάντζας είναι σχεδόν πάντα λάθη διεπαφής, επειδή η φλάντζα κατεργάζεται τελικά πριν ανακαλύψει κανείς ότι οι οπές των μπουλονιών βρίσκονται στον λάθος κύκλο.

Προσαρμοσμένο έναντι Τυπικού

Το προσαρμοσμένο δεν είναι τρόπος αποφυγής μιας κλάσης πίεσης. Εάν μια γραμμή έχει σχεδιαστεί για Κλάση 300, η προσαρμοσμένη φλάντζα πρέπει ακόμα να αντέχει Κλάση 300 στην θερμοκρασία σχεδιασμού, και το πάχος πρέπει να υπολογιστεί αντί να κλιμακωθεί από μια μικρότερη τυπική φλάντζα. Όπου το προσαρμοσμένο εξάρτημα είναι μια απλή κυκλική φλάντζα με τυπικό μοτίβο μπουλονιών, η φθηνότερη διαδρομή είναι να ξεκινήσετε από την τυπική σφυρηλάτηση και να τροποποιήσετε την οπή, διατηρώντας το ονομαστικό πάχος και αλλάζοντας μόνο την κατεργασία.

Το Πάχος Υπολογίζεται, Όχι Αντιγράφεται

Μια επίπεδη φλάντζα χωρίς αυχένα συμπεριφέρεται ως πλάκα που υποστηρίζεται στον κύκλο των μπουλονιών και φορτίζεται από την πίεση, οπότε το πάχος προκύπτει από την πίεση σχεδιασμού, την αντίδραση της φλάντζας και την επιτρεπόμενη τάση στη θερμοκρασία. Το τιτάνιο επιτρέπει λεπτότερη πλάκα από το ανοξείδωτο επειδή ο Gr2 φτάνει τα 345 MPa εφελκυσμό και ο Gr5 φτάνει τα 895 MPa, και επειδή δεν υπάρχει περιθώριο διάβρωσης για προσθήκη: το μέταλλο που υπάρχει κατά την εγκατάσταση είναι το μέταλλο που υπάρχει στο τέλος της ζωής του. Αυτή είναι μια πραγματική εξοικονόμηση σε ένα παχύ προσαρμοσμένο εξάρτημα, και γι' αυτό ο υπολογισμός πρέπει να τεκμηριώνεται, καθώς η απόδειξη επάρκειας είναι η αριθμητική αντί για την αναζήτηση σε πίνακα.

Η επιπεδότητα είναι το δεύτερο μισό του θέματος του πάχους. Μια πλάκα που κατεργάζεται μόνο από τη μία πλευρά θα λυγίσει όταν αφαιρεθεί το στρώμα που έχει υποστεί τάση, και μια φλάντζα που δεν είναι επίπεδη θα διαρρεύσει ανεξάρτητα από το πόσο παχιά είναι. Τα κενά κατεργάζονται και στις δύο όψεις, ελέγχονται σε πλάκα επιφάνειας ή CMM, και όπου το σχήμα είναι λεπτό σε σχέση με το πλάτος του, η ακολουθία των ακατέργαστων και τελικών κοπών είναι διατεταγμένη για να εξισορροπήσει την υπολειπόμενη τάση.

Διαδρομή Κατασκευής

Τρεις διαδρομές καλύπτουν την περισσότερη προσαρμοσμένη εργασία. Η πλάκα κόβεται με waterjet ή laser, στη συνέχεια κατεργάζεται. ταιριάζει σε επίπεδα, μη κυκλικά και μέτριας πίεσης εξαρτήματα και δίνει τη μεγαλύτερη ελευθερία περιγράμματος. Ένας κυλινδρικός ή σφυρηλατημένος δακτύλιος χρησιμοποιείται για κυκλικές φλάντζες με αυχένα, επειδή ο κόκκος ακολουθεί την περιφέρεια και ο αυχένας μπορεί να είναι παχύτερος από την πλάκα. Μια σχεδόν καθαρή σφυρηλάτηση χρησιμοποιείται όταν το σχήμα και η ποσότητα δικαιολογούν ένα καλούπι, και δίνει την καλύτερη συμπεριφορά κόπωσης επειδή η ροή του κόκκου ακολουθεί το προφίλ αντί να κόβεται.

Το τιτάνιο προσθέτει δύο κανόνες σε αυτήν τη λίστα. Η κοπή και η κατεργασία γίνονται με ειδικά εργαλεία και ψυκτικό, επειδή η μόλυνση από σίδηρο από ένα κοινό μηχάνημα εμφανίζεται αργότερα ως άνθιση σκουριάς ή ως σημείο διάβρωσης. Και οποιαδήποτε συγκόλληση, συμπεριλαμβανομένου ενός αυχένα που είναι συγκολλημένος σε μια πλάκα, γίνεται υπό αργό με την άρθρωση καθαρισμένη, στη συνέχεια αποξηραμένη, επειδή μια χρωματιστή συγκόλληση σε τιτάνιο είναι μια επιφάνεια εμπλουτισμένη με οξυγόνο που θα σπάσει υπό φορτίο.

Επιλογή Υλικού για Ακραίες Εφαρμογές

Ο Gr2 είναι η προεπιλογή για χημικές, ναυτικές και κρυογονικές εφαρμογές. Ο Gr5 επιλέγεται όταν η φλάντζα πρέπει να είναι λεπτότερη ή η θερμοκρασία υψηλότερη, και κατεργάζεται καλά αλλά συγκολλάται με μεγαλύτερη προσοχή. Ο Gr7 προσθέτει παλλάδιο για τη μείωση οξέων και θερμών χλωριδίων, και ο Gr12 καλύπτει τη μείωση οξέων με χαμηλότερο κόστος. Η σκληρότητα γύρω στα 180 έως 215 HB είναι τυπική του ανόπτητου Gr2 και είναι ένας χρήσιμος έλεγχος ότι το εξάρτημα δεν έχει μολυνθεί ή σκληρυνθεί από εργασία, αλλά η σκληρότητα δεν είναι προδιαγραφή διάβρωσης και δεν πρέπει να χρησιμοποιείται ως τέτοια.

Επιθεώρηση και Πρώτο Άρθρο

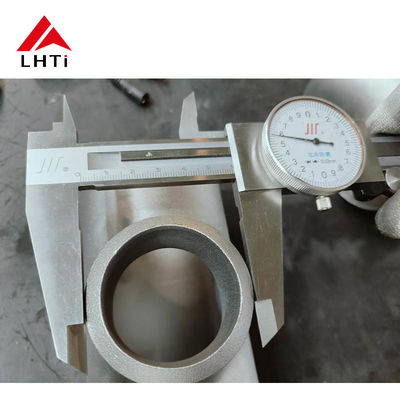

Ένα προσαρμοσμένο εξάρτημα γίνεται αποδεκτό με βάση τις διαστάσεις, όχι την εμφάνιση. Το πρώτο άρθρο μετράται σε CMM σύμφωνα με το σχέδιο, με τον κύκλο των μπουλονιών, τις θέσεις των οπών, την επιπεδότητα της επιφάνειας και την τραχύτητα της επιφάνειας να καταγράφονται, και η αναφορά υπογράφεται πριν απελευθερωθεί το υπόλοιπο της παραγγελίας. Τα επόμενα εξαρτήματα δειγματίζονται στις κρίσιμες διαστάσεις και ελέγχονται εκατό τοις εκατό στη διεπαφή. Το UT χρησιμοποιείται σε βαριά τμήματα, το PT στην επιφάνεια στεγανοποίησης, και το PMI επιβεβαιώνει τον βαθμό σε κάθε θερμική επεξεργασία. Ένα πιστοποιητικό 3.1 σύμφωνα με το EN 10204, μια αναφορά υλικού και διαστάσεων, και ο σημειωμένος αριθμός ετικέτας συμπληρώνουν το πακέτο.

Προστασία της Διεπαφής στο Εργοτάξιο

Ακόμα και μια τέλεια προσαρμοσμένη φλάντζα αποτυγχάνει αν εγκατασταθεί έναντι της λάθος αντίστοιχης επιφάνειας. Πριν από την αποστολή, το σχέδιο πρέπει να αναφέρει ποια επιφάνεια του αντίστοιχου εξαρτήματος έχει σχεδιαστεί να συναντά, και η φλάντζα πρέπει να δοκιμάζεται σε ένα πρότυπο ή στο αντίστοιχο εξάρτημα όπου η ποσότητα το δικαιολογεί. Στο εργοτάξιο, η φλάντζα ταιριάζει με τον τύπο της επιφάνειας, τα μπουλόνια σφίγγονται σε αστεροειδές μοτίβο σε στάδια, και η σύνδεση ελέγχεται στην πίεση λειτουργίας. Το τιτάνιο κολλάει στο τιτάνιο, οπότε τα σπειρώματα φέρουν αντισκωριακό σύνθετο, και τα ατσάλινα μπουζόνια προστατεύονται ή αντικαθίστανται με βαθμό ανθεκτικό στη διάβρωση.

Παραγγελία Προσαρμοσμένης Φλάντζας Τιτανίου

Στείλτε ένα σχεδιασμένο σχέδιο, τον βαθμό, την πίεση και θερμοκρασία σχεδιασμού, τον τύπο επιφάνειας, την επιφανειακή φινίρισμα, τη σήμανση και τη λίστα εγγράφων. Δηλώστε την ποσότητα, την ημερομηνία παράδοσης και αν απαιτείται πρώτο άρθρο. Εάν το σχέδιο δεν είναι τελικό, στείλτε τις διαστάσεις του αντίστοιχου εξαρτήματος και τον περιορισμό που οδηγεί τον σχεδιασμό, επειδή μια φλάντζα σχεδιασμένη γύρω από την πραγματική διεπαφή είναι φθηνότερη από δύο επαναλήψεις κατεργασίας και μία αερομεταφορά.

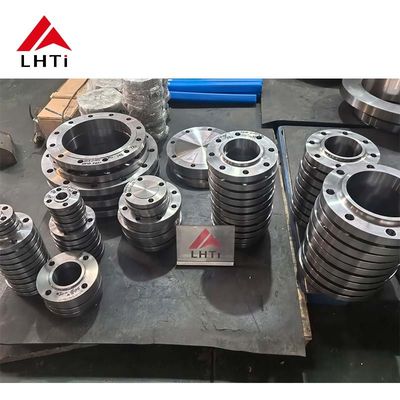

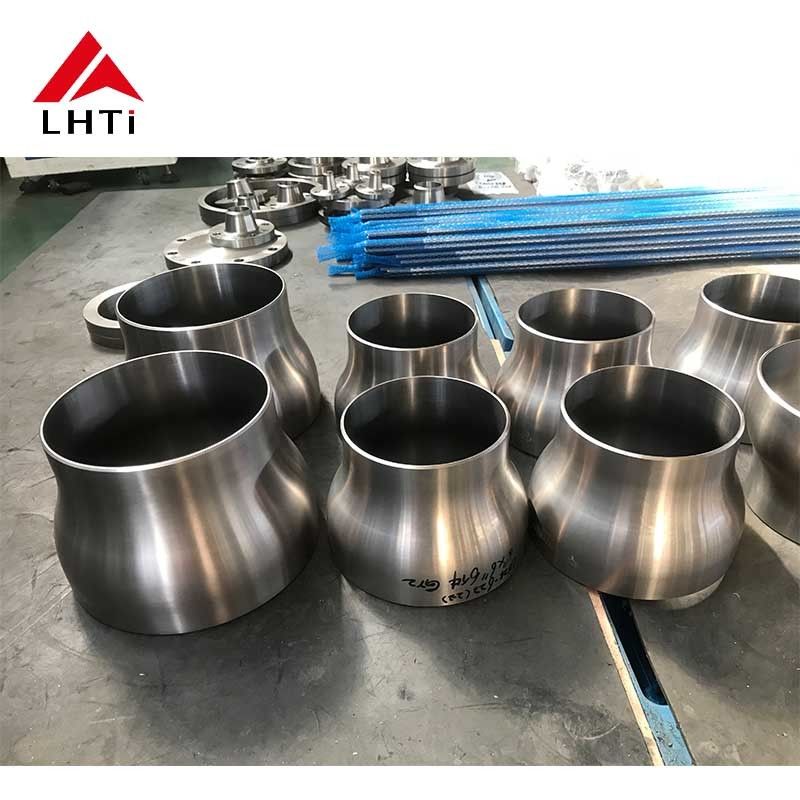

Εικόνες Προϊόντων
