12.7mm Τιτάνιο Σωλήνας Υδραυλική Πίεση Δοκιμής

12,7mm Χαλκοσωλήνας χωρίς συγκόλληση: Τι αποδεικνύει η υδραυλική δοκιμή

Η υδραυλική δοκιμή είναι η πιο αναφερόμενη και λιγότερο κατανοητή γραμμή σε ένα πιστοποιητικό σωλήνα. Αποδεικνύει ότι ένας συγκεκριμένος σωλήνας άντεξε μια συγκεκριμένη πίεση για συγκεκριμένο χρονικό διάστημα χωρίς διαρροή, και τίποτα περισσότερο. Η κατανόηση του τρόπου επιλογής της πίεσης δοκιμής και του τι προκαλεί στο τοίχωμα, μετατρέπει έναν αόριστο ισχυρισμό σε ένα χρήσιμο κριτήριο αποδοχής, ειδικά σε έναν σωλήνα 12,7 mm όπου το εύρος του τοιχώματος κυμαίνεται από 0,5 έως 1,5 mm.

Από πού προέρχονται τα 15 και 24,5 MPa

Οι πιέσεις δοκιμής συνήθως προέρχονται από την πίεση σχεδιασμού με έναν παράγοντα, συνήθως 1,5 φορές, και στη συνέχεια ελέγχονται έτσι ώστε η προκύπτουσα τάση στο τοίχωμα να παραμένει κάτω από το όριο διαρροής. Αυτός ο δεύτερος έλεγχος είναι αυτός που αποφασίζει αν μια δεδομένη πίεση δοκιμής είναι καν εφαρμόσιμη σε ένα δεδομένο τοίχωμα. Στην εξωτερική διάμετρο 12,7 mm, η τάση περιέλιξης είναι εύκολο να εκτιμηθεί: πίεση επί διάμετρο διαιρούμενη δια δύο επί το τοίχωμα. Ένα τοίχωμα 1 mm που δοκιμάζεται στα 24,5 MPa βλέπει περίπου 156 MPa, που είναι 57 τοις εκατό του ορίου διαρροής 275 MPa του ανόπτου Gr2, και αυτή είναι μια άνετη δοκιμή. Η ίδια πίεση σε ένα τοίχωμα 0,5 mm παράγει περίπου 311 MPa, πάνω από το όριο διαρροής, οπότε ο σωλήνας θα διασταλθεί μόνιμα από την ίδια τη δοκιμή.

Γι' αυτό μια πίεση δοκιμής δεν πρέπει ποτέ να αναφέρεται χωρίς το τοίχωμα στο οποίο εφαρμόζεται. Ένας προμηθευτής που προσφέρει 24,5 MPa σε έναν σωλήνα 0,5 mm είτε δοκιμάζει διαφορετικό μέγεθος, είτε αποδέχεται μόνιμη παραμόρφωση, είτε αναφέρει την τιμή θραύσης ως τιμή δοκιμής. Η ερώτηση για ποιο τοίχωμα ισχύει η πίεση είναι η πιο χρήσιμη ερώτηση που μπορεί να κάνει ένας αγοραστής σε έναν προμηθευτή σωλήνων.

Τι καθορίζει πραγματικά η δοκιμή

Η υδραυλική δοκιμή είναι μια δοκιμή διαρροής. Εντοπίζει ελαττώματα διαμέσου του τοιχώματος, κακές συγκολλήσεις, πτυχώσεις και ρωγμές που ανοίγουν υπό πίεση, και το κάνει αυτό σε όλο το μήκος του σωλήνα αντί για δειγματοληπτικά σημεία. Δεν εντοπίζει στενές ρωγμές που παραμένουν κλειστές, δεν μετρά το πάχος του τοιχώματος, και δεν λέει τίποτα για τη χημεία ή την ανόπτηση. Αυτά ανήκουν σε άλλες δοκιμές, και ένα πιστοποιητικό που αναφέρει μόνο μια υδραυλική δοκιμή είναι ένα αδύναμο αρχείο ποιότητας.

Η διαδικασία δοκιμής έχει τόση σημασία όσο και η πίεση. Ο σωλήνας πρέπει να γεμίσει πλήρως, να εξαεριστεί, η πίεση να αυξηθεί αργά και να διατηρηθεί αρκετά ώστε να παρατηρηθεί όλο το μήκος, και το εξωτερικό να στεγνώσει ώστε να είναι ορατή μια υγρασία. Μια δοκιμή που πιέζεται και απελευθερώνεται σε λίγα δευτερόλεπτα αποδεικνύει πολύ λίγα, ιδιαίτερα σε ένα μεγάλο μήκος όπου το νερό πρέπει να ταξιδέψει.

Μήκος, Πηνίο και το πεδίο διαστάσεων

Αυτή η σελίδα φέρει δύο δηλώσεις μήκους. Το πεδίο διαστάσεων δίνει ένα μέγιστο 1200 mm, ενώ ο πίνακας προϊόντων δίνει ένα μέγιστο 16000 mm για ευθύγραμμα μήκη, και ο σωλήνας 12,7 mm παρέχεται επίσης συνήθως σε πηνία. Αυτά δεν είναι αντιφατικά μόλις είναι σαφής η μορφή του προϊόντος: τα κομμάτια μικρού μήκους είναι η προεπιλεγμένη συσκευασία για μικρές παραγγελίες, τα ευθύγραμμα μήκη έως 16 μ. είναι διαθέσιμα για εργασίες αγωγών και εναλλακτών θερμότητας, και ο σωλήνας σε πηνίο χρησιμοποιείται όπου η εγκατάσταση απαιτεί συνεχή ροή με λίγες συνδέσεις.

Η επιλογή επηρεάζει τη δοκιμή. Ένα πηνίο δοκιμάζεται ως πηνίο και η καταγραφή καλύπτει όλο το μήκος. ένα ευθύγραμμο μήκος δοκιμάζεται ατομικά ή σε παρτίδα με την πίεση να διατηρείται σε πολλαπλή. Σε κάθε περίπτωση, το πιστοποιητικό πρέπει να αναφέρει την πίεση δοκιμής, τον χρόνο διατήρησης και αν δοκιμάστηκε κάθε σωλήνας ή ένα δείγμα, επειδή μια δοκιμή παρτίδας σε ένα δείγμα είναι διαφορετικό επίπεδο διασφάλισης από μια δοκιμή σε κάθε κομμάτι.

Πρότυπο, Βαθμός και Δομή

Το ASTM B338 καλύπτει σωλήνες χωρίς συγκόλληση και είναι η αναφορά που χρησιμοποιείται σε αυτή τη σελίδα. Το ASTM B861 καλύπτει σωλήνες (pipe) χωρίς συγκόλληση, και οι δύο αναφέρονται μερικές φορές μαζί για μια μικτή παραγγελία. Η λίστα βαθμών δείχνει Gr1, Gr2 και Gr5, ενώ ο πίνακας προϊόντων δείχνει Gr1 και Gr2, οπότε η πρακτική ανάγνωση είναι ότι οι Gr1 και Gr2 είναι η τυπική προμήθεια και ο Gr5 είναι διαθέσιμος κατόπιν αιτήματος. Αυτό έχει σημασία για τη δοκιμή, επειδή ο Gr5 έχει πολύ υψηλότερη αντοχή διαρροής και θα δεχτεί μια δοκιμή 24,5 MPa ακόμη και σε ένα λεπτό τοίχωμα.

Ο σωλήνας είναι ελασμένος και ανόπτης, που είναι η κατάσταση που δίνει σταθερές διαστάσεις και προβλέψιμη κάμψη. Η ανόπτηση αφαιρεί επίσης την υπολειμματική τάση από την ψυχρή μείωση, και ένας σωλήνας με ανακουφισμένη τάση είναι λιγότερο πιθανό να παραμορφωθεί όταν κοπεί, διασταλεί ή συγκολληθεί. Το μέγεθος 12,7 mm είναι το μισό ονομαστικό μέγεθος ίντσας, γι' αυτό ταιριάζει σε τυπικά εξαρτήματα οργάνων, διατάξεις φύλλων σωλήνων και μικρά πακέτα εναλλακτών θερμότητας χωρίς αντάπτορες.

Σχεδιασμός για μεγάλη διάρκεια ζωής

Η μεγάλη διάρκεια ζωής σε σωλήνες τιτανίου προέρχεται από τρία πράγματα: διατήρηση του τοιχώματος πάνω από την άδεια διάβρωσης και διάβρωσης, διατήρηση της επιφάνειας καθαρής και αποφυγή κραδασμών. Το πρώτο είναι μια επιλογή σχεδιασμού, το δεύτερο είναι μια συνήθεια συντήρησης, και το τρίτο είναι μια λεπτομέρεια υποστήριξης. Το τιτάνιο αντιστέκεται στα περισσότερα νερά ψύξης καλά, αλλά ένα λεπτό τοίχωμα που χάνει μέταλλο από την αναταραχή εισόδου αποτυγχάνει νωρίς ανεξάρτητα από το κράμα.

Οι κραδασμοί αξίζουν περισσότερη προσοχή από ό,τι συνήθως λαμβάνουν σε σωλήνες μικρής διαμέτρου. Το τιτάνιο έχει περίπου το μισό ελαστικό μέτρο από τον χάλυβα, οπότε η ίδια απόσταση και η ίδια απόσταση στήριξης δίνουν χαμηλότερη φυσική συχνότητα και μεγαλύτερο πλάτος. Οι στηρίξεις που τοποθετούνται πιο κοντά, και η αποφυγή μεγάλων αόρατων διαδρομών μεταξύ μιας πολλαπλής και ενός πακέτου, είναι φθηνοί τρόποι για την πρόληψη της τριβής στο φύλλο σωλήνων και της κόπωσης στην πρώτη στήριξη.

Λίστα ελέγχου παραγγελίας

Καθορίστε το πρότυπο και τον βαθμό, την εξωτερική διάμετρο και το τοίχωμα, το μήκος και τη μορφή του προϊόντος, την κατάσταση ανόπτησης, την πίεση δοκιμής με το τοίχωμα στο οποίο εφαρμόζεται, τον χρόνο διατήρησης, τις μη καταστροφικές δοκιμές που απαιτούνται και το επίπεδο πιστοποιητικού. Για αυτό το μέγεθος, ένα πιστοποιητικό 3.1 κατά EN 10204 με την καταγραφή της υδραυλικής δοκιμής, τη χημική σύνθεση και τις μηχανικές ιδιότητες είναι μια κανονική προσδοκία.

Δύο πρακτικές σημειώσεις κλείνουν τον κύκλο. Χρησιμοποιήστε καθαρό νερό δοκιμής και στραγγίστε και στεγνώστε τους σωλήνες στη συνέχεια, καθώς το υπολειμματικό νερό σε ένα πηνίο αφήνει λεκέδες που πρέπει να αφαιρεθούν πριν από την εγκατάσταση. Και καταγράψτε την πίεση δοκιμής και τον χρόνο διατήρησης στη λίστα συσκευασίας, καθώς και στο πιστοποιητικό, ώστε οι πληροφορίες να ταξιδεύουν με τη δέσμη στον χώρο εργασίας αντί να παραμένουν σε ένα αρχείο γραφείου.

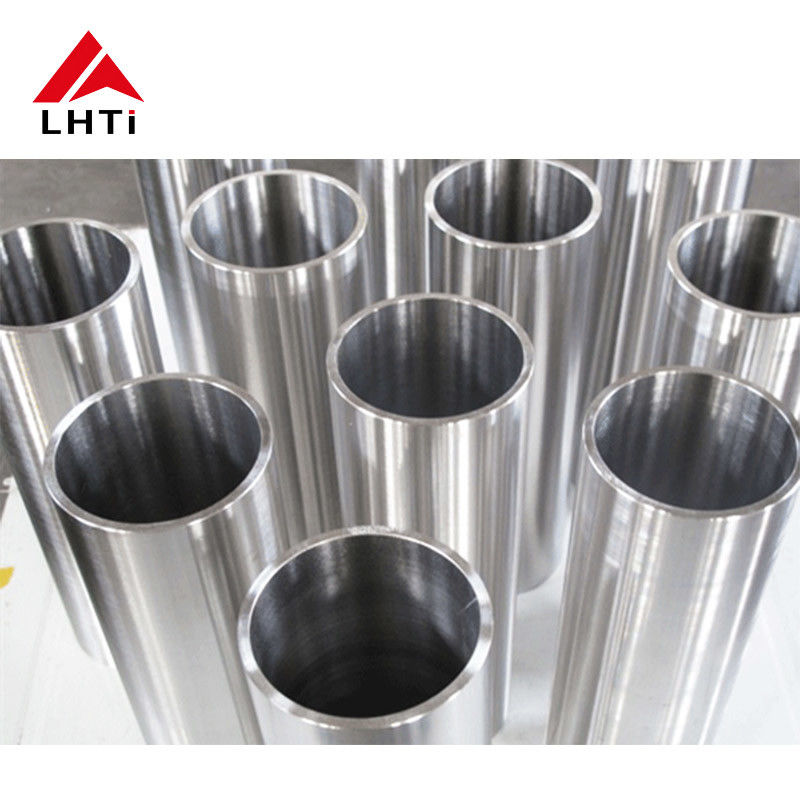

Εικόνες προϊόντων
