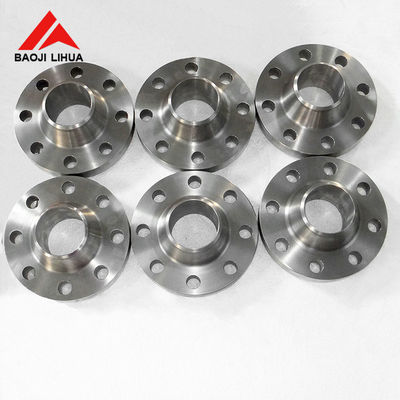

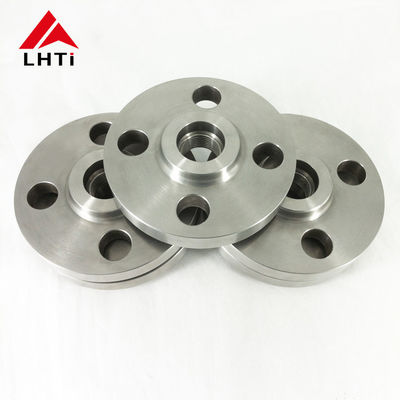

EN1092-01 Gr1 Gr5 Gr7 Φλάνσα από τιτάνιο PN 63 για συστήματα αγωγών

2Αξιολογίες της EN1092-01 Φλάντζες από πλάκες τιτανίου

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

4.

5. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

6.

7. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκόλληση και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

8.

9. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

10.

11. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστατικά (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

    • Τιτάνιο: Το τιτάνιο έχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα χλωρίδια και τα οξειδωτικά οξέα.Σχηματίζει ένα προστατευτικό στρώμα οξειδίου που ενισχύει την αντοχή του στη διάβρωση.
    • Ατσάλι από ανοξείδωτο χάλυβα: Το ανοξείδωτο χάλυβα προσφέρει επίσης καλή αντοχή στη διάβρωση, αλλά όχι στο βαθμό του τιτανίου.Μπορεί να απαιτείται πρόσθετη επικάλυψη ή επεξεργασία για ενισχυμένη προστασία σε διαβρωτικά περιβάλλοντα.
    • Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ευαίσθητος στη διάβρωση, ιδιαίτερα σε υγρές ή όξινες συνθήκες, και απαιτεί επικαλύψεις ή κράματα για προστασία.
    • Ινκόνελ: Τα κράματα Ινκόνελ παρέχουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των συνθηκών υψηλής θερμοκρασίας και πίεσης.

3.Προδιαγραφές για την EN1092-01 PN63 Φλάντζες από πλάκες τιτανίου

4Τα οφέλη των φλάντζων από τιτάνιο:

Οι φλάντζες από τιτάνιο προσφέρουν αρκετά πλεονεκτήματα που τις καθιστούν κατάλληλες για διάφορες βιομηχανικές εφαρμογές όπου οι ιδιότητες του τιτανίου είναι ευνοϊκές.

Αντοχή στη διάβρωση: Το τιτάνιο είναι εξαιρετικά ανθεκτικό στη διάβρωση σε ένα ευρύ φάσμα επιθετικών περιβάλλοντων, συμπεριλαμβανομένου του θαλασσινού νερού, των οξέων και των χλωριωδών.Αυτή η ιδιότητα καθιστά τις φλάντζες από τιτάνιο ιδανικές για εφαρμογές όπου η διάβρωση αποτελεί πρόβλημα, όπως τα θαλάσσια περιβάλλοντα, η χημική επεξεργασία και οι υπεράκτιες πλατφόρμες πετρελαίου.

Υψηλή αναλογία αντοχής προς βάρος: Το τιτάνιο είναι γνωστό για την εξαιρετική αναλογία αντοχής προς βάρος του, η οποία είναι ανώτερη από τα περισσότερα άλλα μέταλλα.Αυτό το χαρακτηριστικό επιτρέπει στις φλάντζες από τιτάνιο να παρέχουν ισχυρήΕίναι ιδιαίτερα ωφέλιμο σε αεροδιαστημικές εφαρμογές και βιομηχανίες όπου η μείωση του βάρους είναι κρίσιμη.

Βιοσυμβατότητα: Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, γεγονός που το καθιστά κατάλληλο για εφαρμογές σε ιατρικά προϊόντα, φαρμακευτική παραγωγή,και επεξεργασία τροφίμων όπου η καθαρότητα και η ασφάλεια του προϊόντος είναι απαραίτητες.

Αντοχή σε υψηλές θερμοκρασίες: Το τιτάνιο διατηρεί την αντοχή του και την αντοχή στη διάβρωση σε υψηλές θερμοκρασίες, έως και περίπου 600 ° C (1112 ° F), ανάλογα με την ποιότητα.Αυτή η ιδιότητα καθιστά τις φλάντζες από τιτάνιο κατάλληλες για εφαρμογές υψηλών θερμοκρασιών, όπως ανταλλακτές θερμότητας και χημικούς αντιδραστήρες.

Εύκολη κατασκευή: Το τιτάνιο μπορεί εύκολα να μεταποιηθεί, να συγκολληθεί και να σχηματιστεί, επιτρέποντας πολύπλοκα σχήματα και διαμορφώσεις σε φλάντζες γλιστρίσματος.Αυτή η ευελιξία στην κατασκευή διευκολύνει την προσαρμογή και την προσαρμογή σε ειδικές απαιτήσεις του έργου.

Διάρκεια ζωής και αντοχή: Το τιτάνιο είναι γνωστό για τη μακροχρόνια αντοχή του και την αντοχή του στην υποβάθμιση με την πάροδο του χρόνου.διασφάλιση της αξιόπιστης απόδοσης και της παρατεταμένης διάρκειας ζωής των φλάντζων γλίστρου σε απαιτητικά βιομηχανικά περιβάλλοντα.

5. Τυφανιακή πλάκα γλίστρα στην επιθεώρηση φλάντζας

Επισκόπηση οπτικής δοκιμής (VT):Αυτό περιλαμβάνει την οπτική επιθεώρηση της επιφάνειας της συγκόλλησης και της φλάντζας για την ανίχνευση ορατών ελαττωμάτων, όπως ρωγμές, πορώσεις ή ακατάλληλα προφίλ συγκόλλησης.

Υπερηχητική δοκιμή (UT):Αυτή η τεχνική χρησιμοποιεί υψηλής συχνότητας ηχητικά κύματα για την ανίχνευση εσωτερικών ελαττωμάτων στο υλικό, όπως κενά, ενσωματώσεις ή ρωγμές.

Ραδιογραφική εξέταση (RT):Η μέθοδος αυτή χρησιμοποιεί ακτίνες Χ ή ακτίνες γάμμα για να παράγει εικόνες της εσωτερικής δομής της συγκόλλησης και της φλάντζας.

Δοκιμή μαγνητικών σωματιδίων (MT):Το MT χρησιμοποιείται για την ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε σιδηρομαγνητικά υλικά.Η μέθοδος αυτή μπορεί να μην είναι εφαρμοστέα εκτός εάν υπάρχουν μαγνητικά υλικά κοντά ή επικαλύψεις που μπορούν να μαγνητιστούν..

Δοκιμασία διεισδυτικών ουσιών/διεισδυτικών χρωστικών ουσιών (PT):Η PT περιλαμβάνει την εφαρμογή ενός χρωστικού που διεισδύει στην επιφάνεια της συγκόλλησης και στη συνέχεια την αφαίρεση της υπερβολικής χρωστικής για να αποκαλυφθούν ελαττώματα που σπάνε την επιφάνεια.

Δοκιμασία ρεύματος δίνης (ET):Το ΕΤ χρησιμοποιεί ηλεκτρομαγνητική επαγωγή για να ανιχνεύσει ελαττώματα στην επιφάνεια και κοντά στην επιφάνεια σε αγωγικά υλικά όπως το τιτάνιο.

Ακουστική εκπομπή (AE):Το AE περιλαμβάνει την παρακολούθηση των ηχητικών εκπομπών από ένα υλικό υπό πίεση για την ανίχνευση αλλαγών ενδεικτικών ελαττωμάτων όπως ρωγμές ή διαρροές.

6Διαφορετικοί τύποι προσώπου των φλάντζων από πλάκες τιτανίου:

Επικαιροποιημένη επιφάνεια (RF) φλέγγας:

1. Σχεδιασμός:

   • Ανυψωμένη επιφάνεια: Μια φλάντσα με ανυψωμένη επιφάνεια έχει ένα μικρό τμήμα γύρω από το τρυπάνι που έχει τρυπηθεί ελαφρώς μεγαλύτερο από τη διάμετρο του σωλήνα.
   • Επιφάνεια σφράγισης: Η ανυψωμένη όψη χρησιμεύει ως η κύρια επιφάνεια σφράγισης όπου στηρίζεται η σφραγίδα.

2. Πλεονεκτήματα

   • Βελτιωμένη σφράγιση: Η σχεδίαση της ανυψωμένης όψης συγκεντρώνει την συμπίεση της σφραγίδας σε μικρότερη περιοχή, βελτιώνοντας την αποτελεσματικότητα της σφραγίδας.
   • Προστασία: Η ανυψωμένη όψη βοηθά στην προστασία της επιφάνειας της φλάντζας από ζημιές κατά τον χειρισμό και την εγκατάσταση.

3. Εφαρμογές:

   • Συχνές: Οι φλάντζες με ανυψωμένο πρόσωπο είναι πιο κοινές σε τυποποιημένες βιομηχανικές εφαρμογές όπου είναι απαραίτητη μια αξιόπιστη και χωρίς διαρροή σφραγίδα.
   • Δυνάμεις πίεσης: Κατάλληλο για εφαρμογές υψηλότερης πίεσης, καθώς η ανυψωμένη όψη επιτρέπει καλύτερη συμπίεση της συμπίεσης.

Σφραγίδα επίπεδης όψης (FF):

1. Σχεδιασμός:

   • Ευθεία επιφάνεια: Οι φλάντζες Flat Face έχουν επίπεδη ή ομαλή επιφάνεια χωρίς προεξοχές ή ανυψωμένες περιοχές γύρω από την οπή.
   • Επιφάνεια σφράγισης: Η σφράγιση επιτυγχάνεται με τοποθέτηση της σφραγίδας απευθείας στην επίπεδη επιφάνεια της φλάντζας.

2. Πλεονεκτήματα

   • Εύκολη ευθυγράμμιση: Οι φλάντζες Flat Face είναι ευκολότερες να ευθυγραμμιστούν κατά τη διάρκεια της συναρμολόγησης επειδή δεν υπάρχουν ανυψωμένες επιφάνειες για να αντιμετωπίσουν.
   • Εξοικονόμηση χώρου: Απαιτούν λιγότερο χώρο σε σύγκριση με τις φλάντζες Raised Face, οι οποίες μπορεί να είναι πλεονεκτικές σε στενές εγκαταστάσεις.

3. Εφαρμογές:

   • Εξειδικευμένες: Οι φλάντζες επίπεδης επιφάνειας χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής πίεσης και μη κρίσιμης σημασίας όπου οι απαιτήσεις σφράγισης είναι λιγότερο αυστηρές.
   • Ειδικές συμπίεσεις: Μπορεί να απαιτούνται ειδικές συμπίεσεις (όπως συμπίεσεις πλήρους όψεως) που καλύπτουν ολόκληρο το πρόσωπο της φλάντζας για να εξασφαλιστεί η σωστή σφράγιση.

Επιλέγοντας ανάμεσα σε σηκωμένο πρόσωπο και επίπεδο πρόσωπο:

• Απαιτήσεις πίεσης και σφραγίσματος: Προτιμάται η χρήση φλάντζων με ανυψωμένο πρόσωπο για εφαρμογές υψηλότερης πίεσης όπου είναι κρίσιμη η αξιόπιστη σφραγίδα.Οι φλάντζες επίπεδης επιφάνειας είναι κατάλληλες για εφαρμογές χαμηλότερης πίεσης ή όπου οι περιορισμοί χώρου αποτελούν ανησυχία.

• Επιλογή συμπίεσης: Η επιλογή της συμπίεσης (όπως τύπου δαχτυλιδιού ή πλήρους όψεως) εξαρτάται από τον τύπο επιφάνειας φλάντζας (RF ή FF) και τις απαιτήσεις εφαρμογής για την ακεραιότητα της σφραγίδας.
