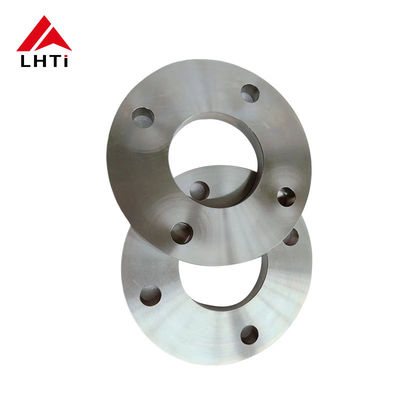

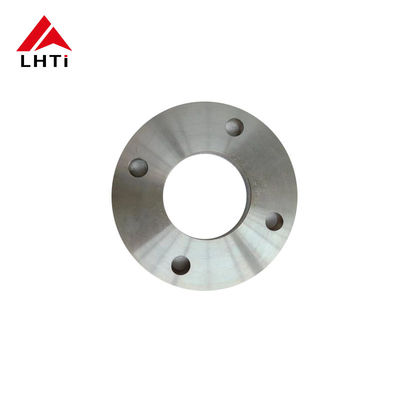

ΠΡΟΔΟΣ 10 DIN 2501 Φλάνσα από τιτάνιο Gr2 Gr7 για σωλήνες υψηλής πίεσης

2Αξιολογίες DIN 2501 Φλάντζης από πλάκα τιτανίου

1. Εμπορικά καθαρό τιτάνιο:

   • Κατηγορία 2 (UNS R50400): Αυτή είναι η πιο ευρέως χρησιμοποιούμενη κατηγορία τιτανίου λόγω της εξαιρετικής αντοχής της στη διάβρωση, της διαμόρφωσης και της συγκόλλησης.Είναι κατάλληλο για ένα ευρύ φάσμα βιομηχανικών εφαρμογών όπου απαιτείται μέτρια αντοχή και καλή αντοχή στη διάβρωση.

2. Συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

   • Κατηγορία 5 (Ti-6Al-4V, UNS R56400): Αυτό είναι το πιο συχνά χρησιμοποιούμενο κράμα τιτανίου, γνωστό για την υψηλή αντοχή, τις ελαφριές του ιδιότητες και την εξαιρετική αντοχή στη διάβρωση.θαλάσσιο, και τις βιομηχανίες χημικής επεξεργασίας.
   • Κατηγορία 7 (UNS R52400): Γνωστό για την εξαιρετική του συγκολλησιμότητα και αντοχή στη διάβρωση σε περιβάλλοντα μείωσης και ήπιας οξείδωσης, το τιτάνιο Κατηγορίας 7 χρησιμοποιείται συχνά σε εξοπλισμό χημικής επεξεργασίας.
   • Κατηγορία 12 (UNS R53400): Αυτό το κράμα τιτανίου προσφέρει εξαιρετική αντοχή στη διάβρωση σε περιβάλλοντα υψηλής οξείδωσης και είναι κατάλληλο για χημική επεξεργασία και θαλάσσιες εφαρμογές.
   • Κατηγορία 23 (Ti-6Al-4V ELI, UNS R56401): παρόμοια με την κατηγορία 5, αλλά με εξαιρετικά χαμηλή περιεκτικότητα σε ενδιάμεσο (ELI),Το κράμα τιτανίου κλάσης 23 χρησιμοποιείται σε ιατρικές και αεροδιαστημικές εφαρμογές όπου απαιτείται βιοσυμβατότητα και υψηλή αντοχή.

3.

3.Προδιαγραφές για την φλάντσα από πλακέτα τιτανίου DIN2501 PN10

4Γιατί επιλέγουμε φλάντζες από τιτάνιο στις εφαρμογές;

Πλακέτες από τιτάνιοΕπιλέγονται σε διάφορες βιομηχανίες κυρίως λόγω των μοναδικών ιδιοτήτων και των πλεονεκτημάτων τους που τους καθιστούν κατάλληλους για ειδικές εφαρμογές όπου άλλα υλικά ενδέχεται να μην λειτουργούν τόσο αποτελεσματικά.

Το τιτάνιο παρουσιάζει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, η χημική επεξεργασία και οι θαλάσσιες εφαρμογές.Αυτή η αντοχή στη διάβρωση συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού και μειώνει το κόστος συντήρησης.

Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας το σημαντικά ισχυρότερο από πολλά άλλα μέταλλα, όπως το ανοξείδωτο χάλυβα ή τα κράματα αλουμινίου, ενώ είναι πολύ ελαφρύτερο.Αυτή η ιδιότητα είναι ζωτικής σημασίας στην αεροδιαστημική βιομηχανία., ναυτιλιακών και αυτοκινητοβιομηχανιών όπου η εξοικονόμηση βάρους είναι κρίσιμη.

Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, καθιστώντας το ιδανικό για ιατρικά εμφυτεύματα όπως ορθοπεδικά εμφυτεύματα και χειρουργικά όργανα.Ενσωματώνεται καλά στο ανθρώπινο σώμα και ελαχιστοποιεί τον κίνδυνο ανεπιθύμητων ενεργειών.

- Δεν ξέρω.Το τιτάνιο διατηρεί τις μηχανικές του ιδιότητες σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές όπου απαιτείται θερμική σταθερότητα.Αυτό περιλαμβάνει αεροδιαστημικά εξαρτήματα και βιομηχανικές διεργασίες που περιλαμβάνουν υψηλή θερμότητα..

- Δεν ξέρω.Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής, παρόμοιο με το ανοξείδωτο χάλυβα.διασφάλιση της αξιοπιστίας σε κρίσιμες εφαρμογές.

- Δεν ξέρω.Το τιτάνιο είναι γνωστό για την αντοχή του και τη μακρά διάρκεια ζωής του, ακόμη και σε δύσκολες συνθήκες λειτουργίας.Παρά το υψηλότερο αρχικό κόστος σε σύγκριση με ορισμένα άλλα υλικά.

Οι φλάντζες πλακών από τιτάνιο προτιμούνται σε βιομηχανίες όπου ο μοναδικός συνδυασμός των ιδιοτήτων τους είναι απαραίτητος, όπως η αεροδιαστημική βιομηχανία, η χημική επεξεργασία, τα εργοστάσια αφαλάτωσης και οι υπεράκτιες πετρελαϊκές πλατφόρμες.

5.Η διαδικασία παραγωγής φλάντζων πλακών από τιτάνιο

Επιλογή υλικού:

Σύνθεση τιτανίου: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.15Pd), επιλέγονται για τις ειδικές μηχανικές τους ιδιότητες, την αντοχή στη διάβρωση και άλλα σχετικά χαρακτηριστικά.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι τιτανίου κοπίζονται σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις της φλάντζας.

Σφυρηλάτηση ή έλαση: Το υλικό τιτανίου θερμαίνεται σε βέλτιστη θερμοκρασία και σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή έλασης για να σχηματιστούν τα αρχικά κενά φλάντζας.Αυτό περιλαμβάνει το σχηματισμό του λαιμού και του προσώπου της φλάντζας.

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες κενές μονάδες τιτανίου υποβάλλονται σε επεξεργασίες ακριβείας.Αυτό περιλαμβάνει την περιστροφή για την επίτευξη της επιθυμητής εξωτερικής διάμετρος (OD) και το άλεμα για τη δημιουργία της επιφάνειας φλάντζας (υψωμένο πρόσωπο, επίπεδης επιφάνειας, ή δακτυλιοειδούς σύνδεσης σύμφωνα με τις προδιαγραφές ASME B16.5).

Τρυπές: Τρυπώνται τρύπες στο φλάντζ για να χωρέσουν οι βίδες και να εξασφαλιστεί η σωστή ευθυγράμμιση με τους σωλήνες σύνδεσης.

Προετοιμασία συγκόλλησης:

Στρογγυλοποίηση: Τα άκρα της φλάντζας του λαιμού συγκόλλησης, ειδικά η περιοχή όπου συνδέεται με τον σωλήνα, είναι στρογγυλοποιημένα για να διευκολύνουν τη συγκόλληση.

Διάταξη:

Συστήματα συγκόλλησης: Οι φλάντζες λαιμού συγκόλλησης τιτανίου συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή παρόμοιες μεθόδους κατάλληλες για κράματα τιτανίου.Η συγκόλληση πραγματοποιείται με προσοχή για τη διατήρηση μιας προστατευμένης ατμόσφαιρας (αργκόνιο ή ήλιο) για την πρόληψη της μόλυνσης και της οξείδωσης, το οποίο μπορεί να θέσει σε κίνδυνο την αντοχή του τιτανίου στη διάβρωση.

Επιθεώρηση συγκόλλησης: Η επιθεώρηση μετά τη συγκόλληση περιλαμβάνει μη καταστροφικές μεθόδους δοκιμής (NDT), όπως δοκιμές διείσδυσης βαφής ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας των συγκόλλησεων.

Θερμική επεξεργασία (εάν απαιτείται):

Επεξεργασία με θέρμανση: Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εφαρμοστεί θερμική επεξεργασία με θέρμανση ή μείωση της πίεσης για τη βελτιστοποίηση των ιδιοτήτων του υλικού και τη μείωση των υπολειμματικών πιέσεων.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλέγγι λαιμού συγκόλλησης υποβάλλεται σε αυστηρούς ελέγχους διαστάσεων για να διασφαλιστεί ότι πληροί ακριβείς ανοχές και προδιαγραφές, συμπεριλαμβανομένων εκείνων που ορίζονται από το ASME B16.5.

Οπτική και επιφανειακή επιθεώρηση: Οι οπτικές επιθεωρήσεις διασφαλίζουν ότι δεν υπάρχουν ελαττώματα ή ατέλειες επιφάνειας που θα μπορούσαν να επηρεάσουν την απόδοση ή την ακεραιότητα.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της ακεραιότητας πίεσης και της αντοχής στη διαρροή της φλάντζας υπό καθορισμένες συνθήκες.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επικάλυψη: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας όπως παθητικοποίηση ή ανωδίαση για την περαιτέρω ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της τελικής επιφάνειας.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως η ποιότητα του υλικού, το μέγεθος, η κλάση πίεσης και η ταυτοποίηση του κατασκευαστή για την ιχνηλασιμότητα.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά οι επιθεωρήσεις και οι δοκιμές, οι φλάντζες λαιμού συγκόλλησης από τιτάνιο συσκευάζονται προσεκτικά για να αποφευχθεί η βλάβη κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στους πελάτες ή στα κέντρα διανομής.

6Κοινά πρότυπα για τις φλάντζες από τιτάνιο

7. Εφαρμογές της φλάντζης πλακέτας τιτανίου DIN2501

• Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου είναι απαραίτητη η αντοχή σε διαβρωτικές χημικές ουσίες.
• Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.
