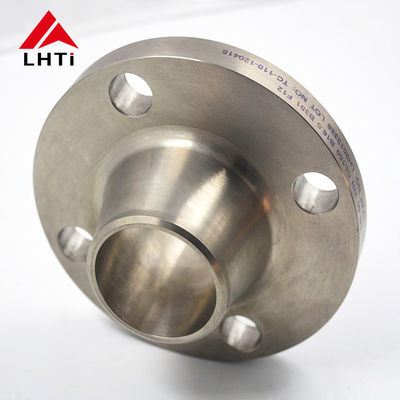

ASME B16.5 Τιτανίου Φλάντζης λαιμού συγκόλλησης κλάσης 300 Gr2 Gr5 Gr7 WN Φλάντζης συγκόλλησης λαιμού ανυψωμένη όψη RFWN για βιομηχανικούς σκοπούς

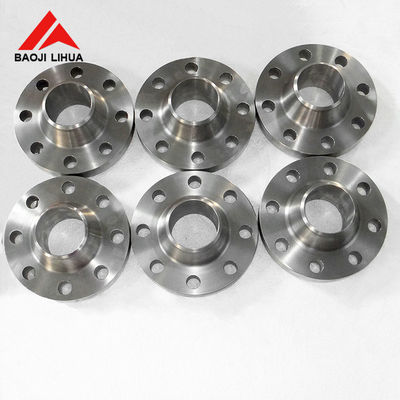

2. ASME B16.5 Τάξη 2 Τάξη 5 Τάξη 7 Τιτανίου Βιομηχανικές φτερούγες WNRF Τάξη 300

Κατηγορία τιτανίου 2 (Ti-CP):

Σύνθεση: Εμπορικά καθαρό τιτάνιο με σύνθεση 99,2% τιτανίου, 0,25% σιδήρου, 0,3% οξυγόνου και ίχνη άλλων στοιχείων.

Ιδιότητες:

Δυναμικότητα: σχετικά χαμηλή σε σύγκριση με τα κράματα· υψηλότερη από πολλούς χάλυβες αλλά χαμηλότερη από τα κράματα τιτανίου.

Αντίσταση στη διάβρωση: Εξαιρετική στα περισσότερα περιβάλλοντα, ειδικά κατά των χλωριδίων.

Ζυθοποιήσιμη: Καλή ζυθοποιήσιμη και κατασκευαστική ικανότητα.

Εφαρμογές: Χημική επεξεργασία, θαλάσσιο περιβάλλον, ιατρικά εμφυτεύματα (μη ανθεκτικά) και αρχιτεκτονική.

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

Σύνθεση: κράμα τιτανίου που περιέχει 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.

Ιδιότητες:

Δυνατότητα: Εξαιρετική αναλογία αντοχής προς βάρος, ανώτερη από το τιτάνιο κλάσης 2.

Αντοχή στη διάβρωση: Καλή αντοχή στη διάβρωση, όχι τόσο υψηλή όσο της βαθμίδας 2, αλλά κατάλληλη για πολλά περιβάλλοντα.

Αντοχή σε θερμοκρασίες: Διατηρεί αντοχή σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για αεροδιαστημικές και υψηλής απόδοσης εφαρμογές.

Εφαρμογές: Συσκευάσματα αεροδιαστημικού εξοπλισμού (αεροπλάνα, κινητήρες αεριωθούμενων πτήσεων), εξοπλισμός ναυτιλίας, ιατρικά εμφυτεύματα, κατασκευαστικά στοιχεία αυτοκινήτων και αθλητικό εξοπλισμό.

Κατηγορία 7 τιτανίου (Ti-0,15Pd):

Σύνθεση: κράμα τιτανίου με προσθήκη 0,15% παλλαδίου.

Ιδιότητες:

Αντοχή στη διάβρωση: Εξαιρετική αντοχή στη διάβρωση, ιδιαίτερα σε περιβάλλοντα μείωσης.

Ζυθοποίηση: Καλή ζυθοποίηση, κατάλληλη για συγκόλληση και κατασκευή.

Δυνατότητα: Μικρότερη αντοχή σε σύγκριση με την κατηγορία 5, αλλά επαρκής για πολλές εφαρμογές.

Εφαρμογές: Χημική επεξεργασία, εγκαταστάσεις αφαλάτωσης, θαλάσσιο περιβάλλον και άλλες εφαρμογές που απαιτούν υψηλότερη διάβρωση.

3. Προδιαγραφή της ANSI B16.5 Τάξης 300 Τιτανίου

ASME/ANSI B16.5 300LB WN Flange/Πρότυπα, διαστάσεις και βάρος

4Γιατί επιλέγουμε τις φλέβες λαιμού από τιτάνιο στη βιομηχανία;

Το τιτάνιο παρουσιάζει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, η χημική επεξεργασία και οι θαλάσσιες εφαρμογές.Αυτή η αντοχή στη διάβρωση συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού και μειώνει το κόστος συντήρησης.

Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας το σημαντικά ισχυρότερο από πολλά άλλα μέταλλα, όπως το ανοξείδωτο χάλυβα ή τα κράματα αλουμινίου, ενώ είναι πολύ ελαφρύτερο.Αυτή η ιδιότητα είναι ζωτικής σημασίας στην αεροδιαστημική βιομηχανία., ναυτιλιακών και αυτοκινητοβιομηχανιών όπου η εξοικονόμηση βάρους είναι κρίσιμη.

Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, καθιστώντας το ιδανικό για ιατρικά εμφυτεύματα όπως ορθοπεδικά εμφυτεύματα και χειρουργικά όργανα.Ενσωματώνεται καλά στο ανθρώπινο σώμα και ελαχιστοποιεί τον κίνδυνο ανεπιθύμητων ενεργειών.

- Δεν ξέρω.Το τιτάνιο διατηρεί τις μηχανικές του ιδιότητες σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές όπου απαιτείται θερμική σταθερότητα.Αυτό περιλαμβάνει αεροδιαστημικά εξαρτήματα και βιομηχανικές διεργασίες που περιλαμβάνουν υψηλή θερμότητα..

- Δεν ξέρω.Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής, παρόμοιο με το ανοξείδωτο χάλυβα.διασφάλιση της αξιοπιστίας σε κρίσιμες εφαρμογές.

- Δεν ξέρω.Το τιτάνιο είναι γνωστό για την αντοχή του και τη μακρά διάρκεια ζωής του, ακόμη και σε δύσκολες συνθήκες λειτουργίας.Παρά το υψηλότερο αρχικό κόστος σε σύγκριση με ορισμένα άλλα υλικά.

Οι φλέβες πλακών από τιτάνιο προτιμούνται σε βιομηχανίες όπου ο μοναδικός συνδυασμός των ιδιοτήτων τους είναι απαραίτητος, όπως η αεροδιαστημική βιομηχανία, η χημική επεξεργασία, οι εγκαταστάσεις αφαλάτωσης και οι υπεράκτιες πετρελαϊκές πλατφόρμες.

5Η διαδικασία παραγωγής των φλάντζων λαιμού από συγκόλληση τιτανίου

Η διαδικασία παραγωγήςΦλάντζες λαιμού από ιμάνιοΗ παραγωγή του προϊόντος πρέπει να γίνεται με τη μέθοδο που ακολουθείται από την εταιρεία.

Επιλογή υλικού:

Σύνθεση τιτανίου: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.15Pd), επιλέγονται για τις ειδικές μηχανικές τους ιδιότητες, την αντοχή στη διάβρωση και άλλα σχετικά χαρακτηριστικά.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι τιτανίου κοπούν σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις των φλάντζων.

Σφυρηλάτηση ή έλαση: Το υλικό τιτανίου θερμαίνεται σε βέλτιστη θερμοκρασία και σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή έλασης για να σχηματιστούν τα αρχικά κενά φλάντζας.Αυτό περιλαμβάνει το σχηματισμό του λαιμού και του προσώπου της φλάντζας.

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες κενές μονάδες τιτανίου υποβάλλονται σε επεξεργασίες ακριβείας.Αυτό περιλαμβάνει την περιστροφή για την επίτευξη της επιθυμητής εξωτερικής διάμετρος (OD) και το άλεμα για τη δημιουργία της επιφάνειας φλάντζας (υψωμένο πρόσωπο, επίπεδης επιφάνειας, ή δακτυλιοειδούς σύνδεσης σύμφωνα με τις προδιαγραφές ASME B16.5).

Τρυπές: Τρυπώνται τρύπες στο φλάντζ για να χωρέσουν οι βίδες και να εξασφαλιστεί η σωστή ευθυγράμμιση με τους σωλήνες σύνδεσης.

Προετοιμασία συγκόλλησης:

Στρογγυλοποίηση: Τα άκρα της φλάντζας του λαιμού συγκόλλησης, ειδικά η περιοχή όπου συνδέεται με τον σωλήνα, είναι στρογγυλοποιημένα για να διευκολύνουν τη συγκόλληση.

Διάταξη:

Συστήματα συγκόλλησης: Οι φλάντζες λαιμού συγκόλλησης τιτανίου συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή παρόμοιες μεθόδους κατάλληλες για κράματα τιτανίου.Η συγκόλληση πραγματοποιείται με προσοχή για τη διατήρηση μιας προστατευμένης ατμόσφαιρας (αργκόνιο ή ήλιο) για την πρόληψη της μόλυνσης και της οξείδωσης, το οποίο μπορεί να θέσει σε κίνδυνο την αντοχή του τιτανίου στη διάβρωση.

Επιθεώρηση συγκόλλησης: Η επιθεώρηση μετά τη συγκόλληση περιλαμβάνει μη καταστροφικές μεθόδους δοκιμής (NDT), όπως δοκιμές διείσδυσης βαφής ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας των συγκόλλησεων.

Θερμική επεξεργασία (εάν απαιτείται):

Επεξεργασία με θέρμανση: Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εφαρμοστεί θερμική επεξεργασία με θέρμανση ή μείωση της πίεσης για τη βελτιστοποίηση των ιδιοτήτων του υλικού και τη μείωση των υπολειμματικών πιέσεων.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλέγγι λαιμού συγκόλλησης υποβάλλεται σε αυστηρούς ελέγχους διαστάσεων για να εξασφαλιστεί ότι πληροί ακριβείς ανοχές και προδιαγραφές, συμπεριλαμβανομένων εκείνων που ορίζονται από το ASME B16.5.

Οπτική και επιφανειακή επιθεώρηση: Οι οπτικές επιθεωρήσεις διασφαλίζουν ότι δεν υπάρχουν ελαττώματα ή ατέλειες επιφάνειας που θα μπορούσαν να επηρεάσουν την απόδοση ή την ακεραιότητα.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της ακεραιότητας πίεσης και της αντοχής στη διαρροή της φλάντζας υπό καθορισμένες συνθήκες.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επίστρωση: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας, όπως παθητικοποίηση ή ανωδίαση, για την περαιτέρω ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της τελικής επιφάνειας.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως το είδος του υλικού, το μέγεθος, την τάξη πίεσης και την ταυτοποίηση του κατασκευαστή για την ανίχνευση.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά οι επιθεωρήσεις και οι δοκιμές, οι φλάντζες λαιμού συγκόλλησης από τιτάνιο συσκευάζονται προσεκτικά για να αποφευχθεί η βλάβη κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στους πελάτες ή στα κέντρα διανομής.

6. Επιθεωρήσεις φλάντζης λαιμού συγκόλλησης από τιτάνιο

Οπτική δοκιμή (VT):Αυτό περιλαμβάνει την οπτική επιθεώρηση της επιφάνειας της συγκόλλησης και της φλάντζας για την ανίχνευση ορατών ελαττωμάτων, όπως ρωγμές, πορώσεις ή ακατάλληλα προφίλ συγκόλλησης.

Υπερήχθης δοκιμή (UT):Αυτή η τεχνική χρησιμοποιεί υψηλής συχνότητας ηχητικά κύματα για την ανίχνευση εσωτερικών ελαττωμάτων στο υλικό, όπως κενά, ενσωματώσεις ή ρωγμές.

Ραδιογραφική εξέταση (RT):Η μέθοδος αυτή χρησιμοποιεί ακτίνες Χ ή ακτίνες γάμμα για να παράγει εικόνες της εσωτερικής δομής της συγκόλλησης και της φλάντζας.

Δοκιμή μαγνητικών σωματιδίων (MT):Το MT χρησιμοποιείται για την ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε σιδηρομαγνητικά υλικά.Η μέθοδος αυτή μπορεί να μην είναι εφαρμοστέα εκτός εάν υπάρχουν μαγνητικά υλικά κοντά ή επικαλύψεις που μπορούν να μαγνητιστούν..

Δοκιμασία διεισδυτικών ουσιών/διεισδυτικών χρωστικών ουσιών (PT):Η PT περιλαμβάνει την εφαρμογή ενός χρωστικού που διεισδύει στην επιφάνεια της συγκόλλησης και στη συνέχεια την αφαίρεση της υπερβολικής χρωστικής για να αποκαλυφθούν ελαττώματα που σπάνε την επιφάνεια.

Δοκιμή ρεύματος δρόμου (ET):Το ΕΤ χρησιμοποιεί ηλεκτρομαγνητική επαγωγή για να ανιχνεύσει ελαττώματα στην επιφάνεια και κοντά στην επιφάνεια σε αγωγικά υλικά όπως το τιτάνιο.

Ακουστική εκπομπή (AE):Το AE περιλαμβάνει την παρακολούθηση των ηχητικών εκπομπών από ένα υλικό υπό πίεση για την ανίχνευση αλλαγών ενδεικτικών ελαττωμάτων όπως ρωγμές ή διαρροές.

7. Ενημερωτικά ερωτήματα

1Καμιά έκπτωση;

Α: Οι τιμές που αναφέρουμε είναι όλες τιμές χονδρικής στην πρώτη θέση.Επομένως, παρακαλούμε να προσδιορίσετε την ποσότητα αγοράς σας όταν κάνετε ερωτήσεις.Όσο περισσότερα παραγγείλετε, τόσο καλύτερες εκπτώσεις θα σας προσφέρουμε.

2Είστε κατασκευαστής;

Α: Ναι. Ως κατασκευαστής με 13 χρόνια εμπειρίας, έχουμε αποκτήσει επαρκή εμπειρία και δεξιότητα.Σας προσφέρουμε τα καλύτερα προϊόντα ποιότητας, καθώς έχουμε πλήρως εξοπλισμένο Τμήμα Προϊόντων και Τμήμα QC..

3Πώς ξέρω αν τα προϊόντα μου παραδόθηκαν;

Α: Θα σας ενημερώσουμε για τον αριθμό παρακολούθησης για αναφορά σας ή μπορείτε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή για πληροφορίες αποστολής.

4Η εταιρεία σας έχει αποκτήσει κάποιο πιστοποιητικό;

Α: Είμαστε πιστοποιημένος κατασκευαστής με τα εξαρτήματα αυτοκινήτων μας εγκεκριμένα από το σύστημα διαχείρισης ποιότητας ISO9001.

5Τι γίνεται με την ποιότητα των προϊόντων;

Α: εγγυόμαστε αυστηρό έλεγχο σε κάθε λεπτομέρεια των προϊόντων. Κάθε προϊόν ελέγχεται και δοκιμάζεται προσεκτικά πριν από την παράδοση.

6Τι γίνεται με τους όρους πληρωμής;

Α: Δέχονται T/T, L/C, Western Union Paypal.

7Πώς είναι το MOQ σας;

Α: Η ελάχιστη ποσότητα για ορισμένα είδη είναι μόνο 10kg. Αλλά το MOQ μπορεί να μειωθεί όταν αγοράζετε πολλά διαφορετικά είδη προϊόντων μαζί. Για περισσότερες λεπτομέρειες, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας ανά πάσα στιγμή.

8Τι λες για την ώρα παράδοσης;

Απ: Συνήθως μέσα σε 5-7 ημέρες μέσω έκτακτης παράδοσης. Αλλά εξαρτάται και από την ποσότητα παραγγελίας σας.
