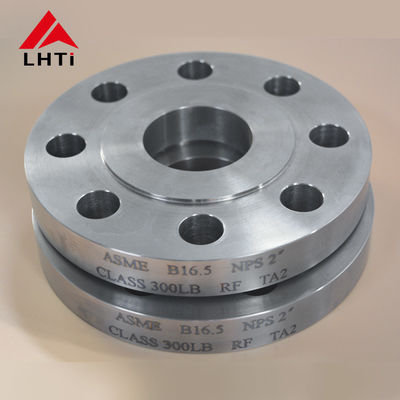

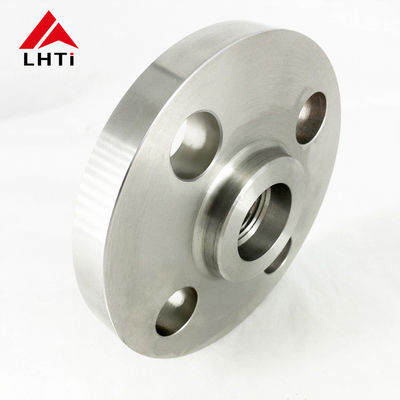

Τιτανίου Slip On Pipe Flange Ti Gr2 Gr5 ASME B16.5 SO Flange Class 150 SORF Ανυψωμένο πρόσωπο για τη χημική βιομηχανία

2Αξιολογίες ASME B16.5 Τιτανίου

Κατηγορία τιτανίου 2 (Ti-CP):

Σύνθεση: Εμπορικά καθαρό τιτάνιο με σύνθεση 99,2% τιτανίου, 0,25% σιδήρου, 0,3% οξυγόνου και ίχνη άλλων στοιχείων.

Ιδιότητες:

Δυναμικότητα: σχετικά χαμηλή σε σύγκριση με τα κράματα· υψηλότερη από πολλούς χάλυβες αλλά χαμηλότερη από τα κράματα τιτανίου.

Αντίσταση στη διάβρωση: Εξαιρετική στα περισσότερα περιβάλλοντα, ειδικά κατά των χλωριδίων.

Ζυθοποιήσιμη: Καλή ζυθοποιήσιμη και κατασκευαστική ικανότητα.

Εφαρμογές: Χημική επεξεργασία, θαλάσσιο περιβάλλον, ιατρικά εμφυτεύματα (μη ανθεκτικά) και αρχιτεκτονική.

Κατηγορία τιτανίου 5 (Ti-6Al-4V):

Σύνθεση: κράμα τιτανίου που περιέχει 90% τιτάνιο, 6% αλουμίνιο και 4% βανάδιο.

Ιδιότητες:

Δυνατότητα: Εξαιρετική αναλογία αντοχής προς βάρος, ανώτερη από το τιτάνιο κλάσης 2.

Αντοχή στη διάβρωση: Καλή αντοχή στη διάβρωση, όχι τόσο υψηλή όσο της βαθμίδας 2, αλλά κατάλληλη για πολλά περιβάλλοντα.

Αντοχή σε θερμοκρασίες: Διατηρεί αντοχή σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για αεροδιαστημικές και υψηλής απόδοσης εφαρμογές.

Εφαρμογές: Συσκευάσματα αεροδιαστημικού εξοπλισμού (αεροπλάνα, κινητήρες αεριωθούμενων πτήσεων), εξοπλισμός ναυτιλίας, ιατρικά εμφυτεύματα, κατασκευαστικά στοιχεία αυτοκινήτων και αθλητικό εξοπλισμό.

3.Προδιαγραφές για την ASME B16.5 Titanium Slip On Flange

Μέγεθος:1/2" (15 NB) έως 48" (1200 NB)

Πρότυπα:ΑΝΣΙ Β16.5, ANSI B16.47 σειράς A & B, MSS SP44, ASA, API-605, AWWA, Προσαρμοσμένα σχέδια

Δείκτες πίεσης:Κλάση 150, Κλάση 300, Κλάση 400, Κλάση 600, Κλάση 900, Κλάση 1500, Κλάση 2500∙ PN6, PN10, PN16, PN25, PN40, PN64 κλπ.

Επικαιροποιημένες μεθόδους:ΑΣTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (φλέγγι τυφλών γυαλιών, δαχτυλίδι διαχωρισμού/φλέγγι σπαθιάς), χάλυβα RST37.2C22.8

Επικεφαλίδες από ανοξείδωτο χάλυβα:Ασφάλεια των απορριμμάτων

Επικαιροποιημένες μεθόδους:ΑΣTM A182 F1, F5, F9, F11, F22, F91

Ειδικές φλάντζες από κράμα (SO):Δυοπλέγματα, υπερδιπλέγματα, κράματα νικελίου

Τύπος επιφάνειας φλάντζης:Σχετικά με την ανάλυση των επιπτώσεων της παραπάνω παραγράφου, η μέθοδος αυτή εφαρμόζεται σε όλα τα είδη αρθρώσεων.

Επιχρισμός/επεξεργασία επιφάνειας:Αντισιωτική μπογιά, μαύρη μπογιά πετρελαίου, κίτρινη διαφανής, επικαλυμμένη με ψευδάργυρο, γαλβανωμένη με κρύο και θερμό βύθιση

Υπηρεσίες προστιθέμενης αξίας:Εργαλεία CNC, εξατομικευμένες φλέβες

ASME/ANSI B16.5 150lb Στρίψιμο επιφάνειας/Πρότυπα, διαστάσεις και βάρος:

4Γιατί Επιλέγουμε Φλάνσες Τιτανίου

Μείωση βάρους:Τα κράματα τιτανίου που χρησιμοποιούνται στις φλάντζες προσφέρουν εξαιρετικές αναλογίες αντοχής προς βάρος, καθιστώντας τα εξαιρετικά επιθυμητά στην αεροδιαστημική βιομηχανία.Οι μηχανικοί συχνά επιδιώκουν να μειώσουν το βάρος του αεροσκάφους, διατηρώντας παράλληλα την αντοχή του, ώστε να βελτιώσουν την απόδοση καυσίμου και την απόδοση της πτήσηςΟι φλάντζες από τιτάνιο συμβάλλουν σημαντικά στην επίτευξη αυτού του στόχου μειώνοντας το συνολικό δομικό βάρος.

Αντίσταση στη διάβρωση: Οι φλάντζες από τιτάνιο παρουσιάζουν εξαιρετική αντοχή στη διάβρωση, ιδίως έναντι των ιόντων χλωριούχου που επικρατούν στα θαλάσσια περιβάλλοντα.Τα αεροσκάφη και τα ελικόπτερα που λειτουργούν σε τέτοιες συνθήκες απαιτούν στοιχεία με ισχυρή αντοχή στη διάβρωση, όπου οι φλάντζες από τιτάνιο παίζουν ζωτικό ρόλο.

Επιδόσεις υψηλής θερμοκρασίας:Οι φλάντζες από τιτάνιο διατηρούν αντοχή και σταθερότητα σε υψηλές θερμοκρασίες, καθιστώντας τους κατάλληλους για εφαρμογές όπως εξαρτήματα κινητήρων, ανεμογεννήτριες αερίου,και κινητήρες αεριωθούμενων που απαιτούν υλικά ανθεκτικά στη θερμότηταΑντέχουν στην υψηλή θερμοκρασία της ροής αέρα και τις εκπομπές θερμότητας, διατηρώντας παράλληλα τη δομική ακεραιότητα και τη λειτουργικότητα.

Απαιτήσεις υψηλής αντοχής:Η υψηλή αντοχή των φλάντζων από τιτάνιο τους επιτρέπει να αντέχουν δυναμικά φορτία και μηχανικές πιέσεις που είναι χαρακτηριστικές της αεροπορίας, εξασφαλίζοντας την ασφάλεια πτήσης και την δομική αξιοπιστία.Χρησιμοποιούνται συνήθως σε κρίσιμες συνδέσεις, όπως ο σταθμός προσγείωσης., συγκροτήματα φτερών, δομικά στοιχεία και συστήματα ελέγχου πτήσης.

Αντοχή στην φθορά και την κόπωση:Τα κράματα τιτανίου προσφέρουν εξαιρετική αντοχή στην κόπωση και την φθορά, κρίσιμη για αεροδιαστημικές εφαρμογές που υπόκεινται σε συχνή χρήση και λειτουργίες υψηλής έντασης.Οι φλάντζες από τιτάνιο διατηρούν σταθερή απόδοση για παρατεταμένες περιόδους, μειώνοντας τον κίνδυνο βλάβης και αποτυχίας λόγω κόπωσης και φθοράς.

5Πακέτα από τιτάνιο

Πρόληψη της σκουριάς

• VCI (Αντιθεραπευτής της ιπτάμενης διάβρωσης) Περιτύλιξη: Φλάνσες από τιτάνιοΤο υλικό αυτό απελευθερώνει χημικό ατμό που σχηματίζει ένα προστατευτικό στρώμα στις μεταλλικές επιφάνειες.
• Επικάλυψη λιπαρών ή ελαφρών υλών:Για την προστασία των επιφανειών των φλάντζων μπορεί να χρησιμοποιηθεί ένα ελαφρύ στρώμα λιπαρών υλών ή ελαίου, ιδίως όταν μεταφέρονται σε μεγάλες αποστάσεις ή αποθηκεύονται για παρατεταμένες περιόδους.

Φυσική Προστασία

• Τεχνουργήματα από φουσκάλες ή αφρούς:Κάθε φλάντσα τυλίγεται συνήθως με φουσκωτό περιτύλιγμα ή περιβάλλεται από αφρό για να προστατεύεται από την πρόσκρουση κατά τη μεταφορά.
• Εξαρτήματα από χαρτόνια:Όταν πολλές φλάντζες συσκευάζονται σε ένα κουτί, χρησιμοποιούνται διαχωριστικά από χαρτόνι για να αποφευχθεί η επαφή τους και ενδεχομένως η γρατσουνιά ή η ζημιά μεταξύ τους.

Σκληρή εξωτερική συσκευασία

• Κουτιά από ξύλο ή θήκη από αντισυμβατό ξύλο: Φλάνσες από τιτάνιοΣυχνά αποστέλλονται σε ξύλινα κιβώτια ή κουτιά από αντιγραμμικό ξύλο, τα οποία παρέχουν ισχυρή προστασία από μηχανικές ζημιές και είναι στοιβαλώσιμα, διευκολύνοντας τον ευκολότερο και ασφαλέστερο χειρισμό.
• Πλατετοποίηση:Για μεγάλες παραγγελίες, οι φλάντζες μπορεί να είναι παλετιζόμενες.

Υδροσταθεροποίηση

• Φύλλα από πλαστικό:Τα εξωτερικά κιβώτια ή τα κιβώτια συχνά καλύπτονται με παχύ πλαστικό φύλλο για να προστατεύονται από την υγρασία, ειδικά σε υγρό ή υγρό περιβάλλον.

Ετικέτες και τεκμηρίωση

• Καθαρή επισήμανση:Κάθε πακέτο φέρει σαφή ετικέτα με οδηγίες χειρισμού, αριθμούς εξαρτημάτων και λεπτομέρειες προορισμού για να εξασφαλίζεται ο σωστός χειρισμός και να διευκολύνεται η παρακολούθηση.
•
• Πληροφορίες διασφάλισης ποιότητας:Τα πιστοποιητικά ποιότητας, οι εκθέσεις δοκιμών υλικών και τα πιστοποιητικά συμμόρφωσης περιλαμβάνονται συχνά στην συσκευασία ή παρέχονται ξεχωριστά για να εξασφαλίζεται η ιχνηλασιμότητα και η συμμόρφωση με τα βιομηχανικά πρότυπα.

6Εφαρμογές της ANSI B16.5 Titanium Slip On Flange

• Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου η αντοχή σε διαβρωτικές χημικές ουσίες είναι απαραίτητη.
• Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.
