Οδηγοί κόστους για τις φλέβες τιτανίου με μακρύ λαιμό συγκόλλησης

Οδηγοί κόστους φλάντζας λαιμού συγκόλλησης τιτανίου

Μια φλάντζα λαιμού συγκόλλησης δεν είναι φλάντζα λαιμού συγκόλλησης με μακρύτερο κόμβο. Είναι ένα εξάρτημα ακροφυσίου: ο εκτεταμένος κόμβος επιτρέπει στη φλάντζα να συγκολληθεί απευθείας σε ένα κέλυφος δοχείου ή σε έναν σωλήνα βαρέως τοιχώματος χωρίς επιπλέον κομμάτι σωλήνα, και τοποθετεί τη συγκόλληση αρκετά μακριά από τη φλάντζα ώστε η θερμότητα της συγκόλλησης να μην παραμορφώνει την έδρα της φλάντζας. Και τα δύο αυτά χαρακτηριστικά πληρώνονται σε βάρος τιτανίου και ώρες μηχανουργικής κατεργασίας, γι' αυτό η τιμή αυτού του αντικειμένου κινείται πολύ περισσότερο από την τιμή ενός slip on.

Τι κάνει πραγματικά ο μακρύς κόμβος

Το μήκος του κόμβου καταγράφεται ανά μέγεθος και κλάση, και αυξάνεται καθώς η κλάση αυξάνεται επειδή το τοίχωμα στη συγκόλληση πρέπει να ταιριάζει με το τοίχωμα του ακροφυσίου. Τρία πράγματα προκύπτουν από αυτό. Η συγκόλληση βρίσκεται μακριά από τη φλάντζα, οπότε η έδρα παραμένει επίπεδη. Η οπή μπορεί να μηχανουργηθεί στην εσωτερική διάμετρο του ακροφυσίου, οπότε δεν υπάρχει σκαλοπάτι για να συσσωρευτεί προϊόν. Και ο κόμβος παρέχει επαρκές μήκος για υπερηχητικό έλεγχο της συγκόλλησης και από τις δύο πλευρές, κάτι που μια φλάντζα λαιμού συγκόλλησης μικρού μήκους δεν κάνει.

Το κόστος αυτής της γεωμετρίας είναι μάζα. Μια φλάντζα λαιμού συγκόλλησης μακρού μήκους στο ίδιο μέγεθος και κλάση ζυγίζει αρκετές φορές περισσότερο από μια φλάντζα λαιμού συγκόλλησης, και στο τιτάνιο αυτή η μάζα είναι η μεγαλύτερη γραμμή στην τιμή. Ένας αγοραστής που αντιγράφει ένα αίτημα για φλάντζα λαιμού συγκόλλησης και προσθέτει τη λέξη 'μακρύ' χωρίς να αλλάξει την κλάση ή το μήκος του κόμβου, θα λάβει μια προσφορά που θα φαίνεται υψηλή και είναι πράγματι σωστή για το σχέδιο.

Η Διαδρομή Σωλήνα και Μπάρας

Μικρές φλάντζες λαιμού συγκόλλησης μακρού μήκους συχνά μηχανουργούνται από μπάρα ή πλινθίο με αφαίρεση του πυρήνα, επειδή ένα καλούπι σφυρηλάτησης για μέγεθος χαμηλού όγκου δεν μπορεί να δικαιολογηθεί. Μεγαλύτερα μεγέθη κυλούνται σε δακτυλίους ή σφυρηλατούνται σε σχήμα, και στη συνέχεια μηχανουργούνται. Η διαδρομή έχει σημασία για τον αγοραστή επειδή τα κομμάτια με αφαίρεση πυρήνα απαιτούν περισσότερο χρόνο μηχανουργικής κατεργασίας και περισσότερα απορρίμματα, ενώ τα σφυρηλατημένα κομμάτια έχουν κόστος εργαλείων που αποσβένεται μόνο σε μια παρτίδα.

Και οι δύο διαδρομές μπορούν να πληρούν τις διαστάσεις ASME B16.5, και είτε μπορούν να πιστοποιηθούν σύμφωνα με το ASTM B381 για τη σφυρηλάτηση είτε σύμφωνα με το πρότυπο της μπάρας για το αρχικό υλικό. Αυτό που αλλάζει είναι ο χρόνος παράδοσης και η ελάχιστη ποσότητα: ένα μέγεθος με αφαίρεση πυρήνα μπορεί να κατασκευαστεί ένα κομμάτι τη φορά, ένα σφυρηλατημένο μέγεθος συνήθως όχι.

Γιατί κινείται η τιμή

Τέσσερα πράγματα οδηγούν τη μεγαλύτερη μεταβλητότητα μεταξύ δύο προσφορών για αυτό που μοιάζει με την ίδια φλάντζα: η κλάση, η έδρα, το μήκος του κόμβου και το μέγεθος της παρτίδας. Η αλλαγή κλάσης αλλάζει μαζί το πάχος του τοιχώματος και τον κύκλο των μπουλονιών, μια αυλάκωση σύνδεσης δακτυλίου προσθέτει μηχανουργική κατεργασία και αφαιρεί την επιλογή μιας απλής ανυψωμένης έδρας, και ένας κόμβος που είναι μακρύτερος από το τυπικό μοτίβο προσθέτει βάρος και στα δύο άκρα του πλινθίου.

Η έδρα είναι το αντικείμενο που συχνά παραλείπεται από ένα αίτημα και αυτό που αλλάζει περισσότερο την τιμή μετά την κλάση. Μια ανυψωμένη έδρα περιστρέφεται σε μία διέλευση· μια αυλάκωση σύνδεσης δακτυλίου χρειάζεται ένα διαμορφωμένο εργαλείο, ένα μετρημένο βάθος και ένα φινίρισμα επιφάνειας που θα σφραγίζει σε έναν μεταλλικό δακτύλιο, και δεν μπορεί να επισκευαστεί εάν η αυλάκωση κοπεί υπερμεγέθη. Στο τιτάνιο, η αυλάκωση σκληραίνει επίσης με την εργασία, οπότε η τελική διέλευση πρέπει να είναι ελαφριά.

Ανάγνωση του Πεδίου Τιμής σε αυτή τη Σελίδα

Το μπλοκ προδιαγραφών σε αυτή τη σελίδα φέρει τιμή 30 έως 80 δολάρια ΗΠΑ ανά τεμάχιο. Αυτό είναι ένα εύρος προτύπου που απομένει από μια καταχώριση μικρής φλάντζας, όχι μια προσφορά για φλάντζα λαιμού συγκόλλησης μακρού μήκους. Στο NPS 8 στην Κλάση 600, μια φλάντζα λαιμού συγκόλλησης τιτανίου μακρού μήκους ζυγίζει δεκάδες κιλά, και μόνο το μέταλλο αξίζει πολύ περισσότερο από το ανώτατο όριο αυτού του εύρους, πριν από οποιαδήποτε μηχανουργική κατεργασία.

Αντιμετωπίστε οποιαδήποτε τιμή εμφανίζεται σε μια σελίδα προϊόντος ως ένδειξη του μικρότερου αντικειμένου στο εύρος, και ζητήστε προσφορά με βάση το βάρος, την κλάση, την έδρα και το μέγεθος της παρτίδας. Το ίδιο ισχύει και για το όνομα του προϊόντος, το οποίο αυτή τη στιγμή διαβάζεται ως φράση αναζήτησης παρά ως περιγραφή του εξαρτήματος.

Σημειώσεις Παραγγελίας

Δώστε την εξωτερική διάμετρο και το τοίχωμα του ακροφυσίου, το μέγεθος και την κλάση της φλάντζας, την έδρα, το μήκος του κόμβου ή την προβολή από το κέλυφος, την οπή, τον βαθμό και το πεδίο εφαρμογής των δοκιμών. Εάν η φλάντζα πρόκειται να τοποθετηθεί σε ένα δοχείο, το πάχος του κελύφους στη συγκόλληση αποτελεί μέρος της προδιαγραφής της φλάντζας, επειδή ο κόμβος πρέπει να ταιριάζει με αυτό για πλήρη διείσδυση συγκόλλησης.

Σχετικά με τον βαθμό, οι πίνακες παραπάνω σε αυτή τη σελίδα καλύπτουν τους Gr1, Gr2, Gr5, Gr7 και Gr12, ενώ η γραμμή υλικού παραθέτει τον Gr1 δύο φορές και προσθέτει τους Gr3, Gr4 και Gr9 χωρίς καμία σύνθεση για αυτούς. Για μια φλάντζα λαιμού συγκόλλησης μακρού μήκους, η πρακτική επιλογή είναι ο Gr2 για γενική χρήση και ο Gr7 όπου το ακροφύσιο θα δει χλωρίδια· ο Gr5 χρησιμοποιείται όταν το ακροφύσιο είναι σύνδεση υψηλού φορτίου. Ζητήστε τον βαθμό και το πρότυπο σε μία γραμμή της αναφοράς.

Τα πεδία διαστάσεων χρειάζονται επίσης προσοχή. Η γραμμή μεγέθους δίνει NPS 1/2 έως 24 και DN 10 έως 2000 μαζί, αλλά το NPS 24 είναι DN 600, οπότε τα δύο μισά είναι διαφορετικά εύρη και μόνο το πρώτο ταιριάζει με το B16.5. Η γραμμή προτύπου καταλήγει στο ASTM B16.5, το οποίο δεν είναι εκδοθέν πρότυπο: οι διαστάσεις προέρχονται από το ASME B16.5, το υλικό από το ASTM B381. Μια αναφορά που αναφέρει ASTM B16.5 δεν μπορεί να παραχθεί, οπότε η διατύπωση πρέπει να διορθωθεί πριν από την τοποθέτηση της παραγγελίας.

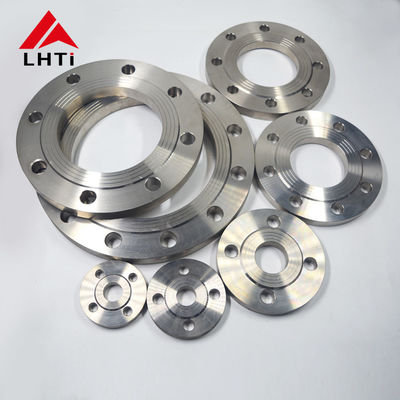

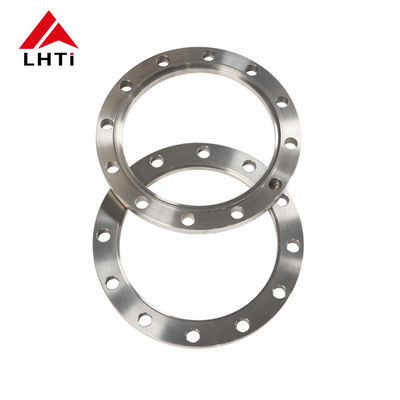

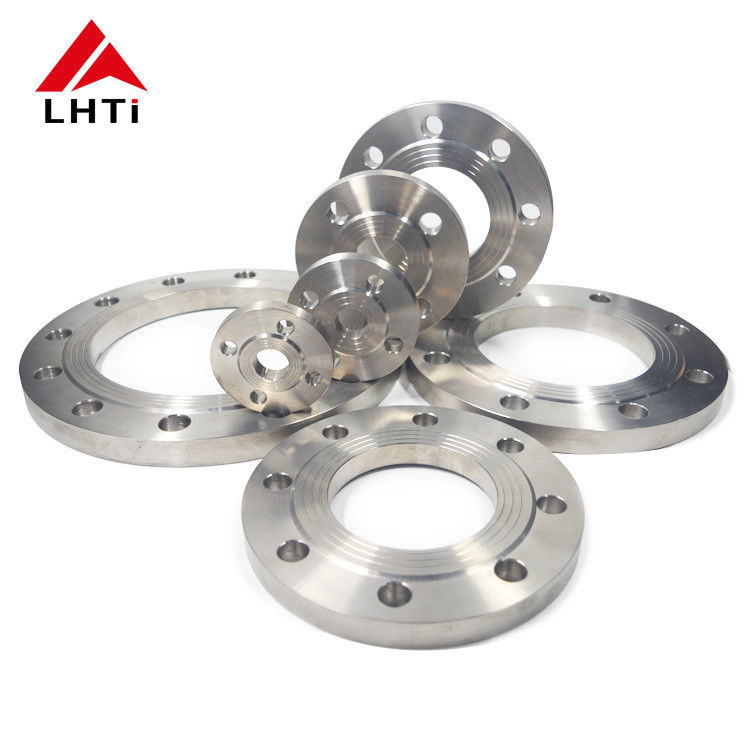

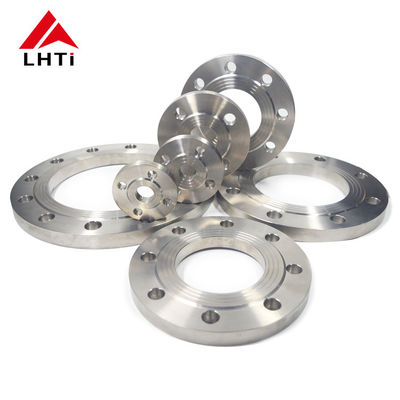

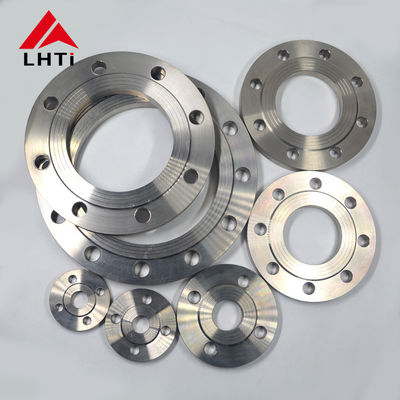

Εικόνες προϊόντων
