Φλάντζες Τιτανίου Gr1 και Gr2: Επεξήγηση Βαθμίδων TA

Φλάνγκες τιτανίου κλάσης 1 και 2: Εξηγούνται οι βαθμίδες TA

Τα δύο συστήματα ονομασίας συναντώνται σε μια σειρά φλάντζας τιτανίου.επίσης να εργάζονται σύμφωνα με τα σήματα GB/T TAΤα δύο συστήματα περιγράφουν τα ίδια μέταλλα με διαφορετικές ονομασίες και μια εντολή αγοράς που τα αναμειγνύει χωρίς να λέει ποια διέπει είναι μια κοινή πηγή καθυστέρησης στην είσοδο των εμπορευμάτων.

TA0 έως TC4: Τι σημαίνουν τα κινεζικά σήματα

Το σύστημα τιτανίου GB / T χρησιμοποιεί TA για σχεδόν καθαρές κλάσεις, TB για κράματα βήτα και TC για κράματα άλφα βήτα.Το TA2 είναι η τυποποιημένη βιομηχανική ποιότητα καθαρότητας και ταιριάζει με το Gr2. Το TA3 ταιριάζει με το Gr3. Το TA9 είναι το τροποποιημένο επίπεδο παλλαδίου και ταιριάζει με το Gr7, και το TA10 είναι το επίπεδο νικελίου μολυβδενίου και ταιριάζει με το Gr12. Το TC4 είναι Ti-6Al-4V και ταιριάζει με το Gr5.

Το πιστοποιητικό εκδίδεται συνήθως σε ένα σύστημα, οπότε η εντολή πρέπει να ονομάζει το σύστημα με το οποίο θα ελέγξει η επιθεώρηση παραλαβής.Εάν το σχέδιο λέει TA2 και η έκθεση λέει Gr2, ο επιθεωρητής χρειάζεται γραπτή ισοδυναμία στον φάκελο, αλλιώς το υλικό θα μείνει σε καραντίνα μέχρι κάποιος να το επιβεβαιώσει.

Επιλογή μεταξύ Gr1 και Gr2 για μια φλάντσα

Η διαφορά μεταξύ Gr1 και Gr2 είναι το οξυγόνο, όχι το κράμα: περίπου 0,18% έναντι 0,25%.και είναι ο λόγος Gr2 είναι η προεπιλεγμένη για μια φλάντσαΈνα βρόχτιστο άνοιγμα φορτώνει το πρόσωπο σε συμπίεση γύρω από την συμπίεση, και ένα μαλακό πρόσωπο Gr1 με μεγάλη διάμετρο θα παραμορφωθεί κάτω από προφόρτωση βρόχου πριν η συμπίεση έχει καθίσει.

Το Gr1 εξακολουθεί να έχει θέση. Είναι το πιο διαμορφώσιμο από τα δύο, είναι ευκολότερο να λυθεί και απαιτεί μια βαθύτερη εντύπωση αυλακώματος στεγνώματος σε χαμηλό φορτίο βρόχου, το οποίο ταιριάζει σε αγωγούς νερού χαμηλής πίεσης και κοινής ωφέλειας.Αυτό που δεν ταιριάζει είναι μια σύνδεση κλάσης 900 ή 1500 όπου το φορτίο του βρόχου είναι υψηλό και το πρόσωπο πρέπει να παραμείνει επίπεδο μέσα από διάφορα make-ups.

Η Χημική Υπηρεσία Αποφασίζει Περισσότερο Από την Δύναμη

Το πεδίο εφαρμογής σε αυτή τη σελίδα λέει χημική βιομηχανία, και σε αυτή την υπηρεσία η ποιότητα επιλέγεται από το μέσο και όχι από τη δύναμη.Το Gr2 είναι η γενική απάντηση για τα οξειδωτικά οξέα και για τα ουδέτερα διαλύματαΤο Gr7 είναι η απάντηση όπου υπάρχουν χλωρίδια, επειδή η προσθήκη παλλαδίου επιτρέπει στο μέταλλο να επαναπαθητικοποιηθεί αντί να σχηματιστεί λάκκος. Το Gr12 είναι η απάντηση για την μείωση οξέων και θερμών διαλύσεων,όπου το μολυβδένιο και το νικέλιο κάνουν τη δουλειά που το παλλάδιο δεν μπορεί.

Δύο από αυτές τις επιλογές συχνά αντιστρέφονται στην πράξη. Το Gr12 προσφέρεται συχνά ως γενική αναβάθμιση σε σχέση με το Gr2, αλλά είναι ασθενέστερο από το Gr7 σε χλωρίδια και δεν πρέπει να χρησιμοποιείται για το θαλασσινό νερό.Το Gr7 συχνά προσφέρεται όπου εμφανίζεται οξύ, αλλά το πλεονέκτημά του εξαφανίζεται σε έντονα οξειδωτικό οξύ όπου το απλό Gr2 έχει καλή απόδοση σε χαμηλότερη τιμή.

Το ANSI και το ASME είναι ένα πρότυπο

Ο τίτλος αυτής της σελίδας επαναλαμβάνει το πρότυπο δύο φορές, μία φορά ως ANSI B16.5 και μία φορά ως ASME B16.5Είναι το ίδιο έγγραφο: το ANSI είναι η παλαιότερη ονομασία του οργανισμού που τώρα δημοσιεύει ως ASME, και το B16.5 έχει το προφίλ ASME για δεκαετίες.αλλά είναι ένα σημάδι ότι το στοιχείο μπλοκ γράφτηκε για αναζήτηση και όχι για ένα σχέδιο.

Το πεδίο του ονόματος του προϊόντος είναι μια πιο σοβαρή ασυνέπεια. Λέει ANSI τυφλή φλάνσα τιτανίου, ενώ ο τίτλος της σελίδας και η περιγραφή περιγράφουν τις φλάνσες γενικά.Ένα τυφλό φλάντζο είναι μια συγκεκριμένη μορφή χωρίς τρύπαΕάν το προϊόν που προσφέρεται είναι ένα λαιμό συγκόλλησης ή ένα λουρί, το πεδίο πρέπει να διορθωθεί πριν από την έκδοση της προσφοράς, επειδή ο τύπος καθορίζει την τιμή περισσότερο από οποιοδήποτε άλλο πεδίο.

Σημειώσεις παραγγελίας

Ο τύπος είναι το πεδίο που λείπει συχνότερα σε ερωτήσεις που έρχονται από αναζήτηση,Και είναι το πρώτο πράγμα που χρειάζεται ένα έργο για να παραθέσει: ένα τυφλό, ένα λαιμό συγκόλλησης και ένα λουκέτο με το ίδιο μέγεθος και κατηγορία είναι τρία διαφορετικά χύτευμα ή σφυρηλάτηση με τρία διαφορετικά βάρη.

Σε αυτή τη σελίδα, το πεδίο υλικών περιλαμβάνει τις κατηγορίες gr2, gr7 και gr12, ενώ ο τίτλος και η περιγραφή προηγούνται των κατηγοριών Gr1 και Gr2.Και ένας αγοραστής που χρειάζεται Gr1 θα πρέπει να το πει ρητάΤο πεδίο τεχνικής λέει Froged, που είναι μια ορθογραφία του πλαστογραφικού, και το πεδίο επιθεώρησης υπόσχεται υπερήχων δοκιμών με μια 3.1 έκθεση, που είναι ο συνδυασμός για να κρατήσει στην παραγγελία αγοράς.

Το μέγεθος και η πίεση ακολουθούν το μοτίβο των άλλων σελίδων σε αυτό το εύρος: το NPS 1/2 έως 24 γράφεται δίπλα στο DN 10 έως 2000, αλλά το NPS 24 είναι DN 600, έτσι ώστε το αριθμό που περιέχεται σε παρενέργειες υπερβάλλει το εύρος για ένα B16.5 φλάντζεςΗ τάξη 150-2500 είναι σύμφωνη με την Β16.5. Αναφέρετε την τάξη, όχι μια μετατρεπόμενη πίεση σε μπάρα, επειδή η τάξη ορίζει τον κύκλο βρόχο και το σφραγίδα καθώς και το τοίχο.

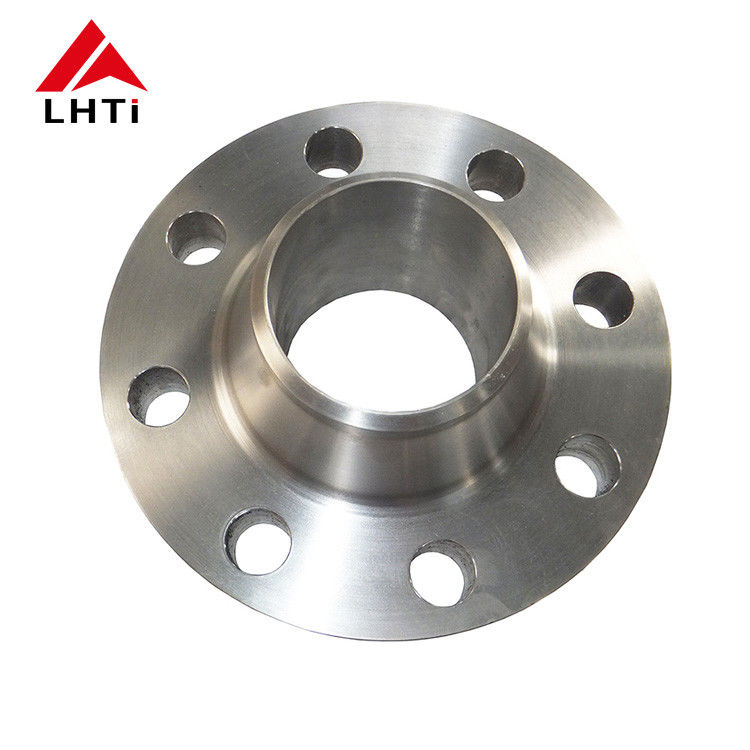

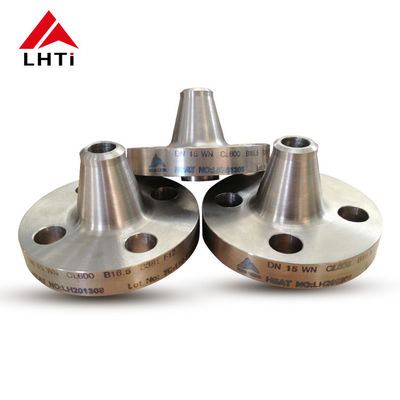

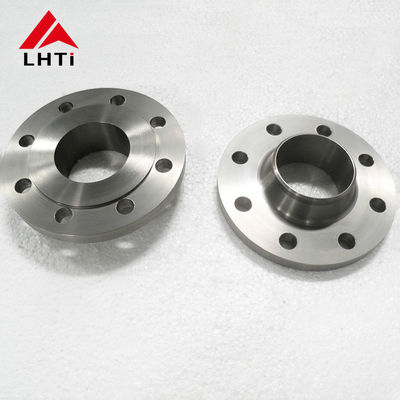

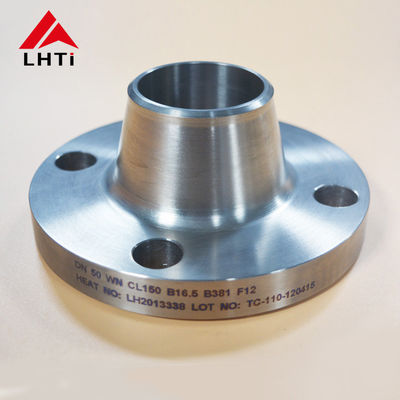

Εικόνες προϊόντων
