Σφυρηλατημένο Τιτάνιο Gr2 Φλάντζα WN RF ANSI B16.5

Ονομασία μάρκας:	LH-Ti
Αριθμός μοντέλου:	LH-BL
MOQ:	1 κομμάτι
Τιμή:	US dollar $30/pc--US dollar $80/pc
Όροι πληρωμής:	L/C,T/T,Western Union
Ικανότητα εφοδιασμού:	5000 PC το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Μπαότζι, Κίνα

Πιστοποίηση:

ISO9001, TUV etc.

Τύπος:

WN, SO, BL, SW, PL, Γυμναστική, προσαρμοσμένη.

Πρότυπο:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Υλικό:

Αξιολόγηση των επιπέδων επιπέδου 1

Εφαρμογή:

Χρησιμοποιούνται σε αυτοκίνητα, γυαλιά, ιατρικό εξοπλισμό, ηλεκτρονικά, πετροχημικό εξοπλισμό, βαλβί

Επιφάνεια στεγανοποίησης:

Μέγεθος:

1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Πίεση:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, Κ.ΛΠ.

Επιφάνεια:

Αμεμπτος

Τεχνική:

Σφυρηλατημένο και με μηχανή CNC.

Επιθεώρηση:

Έκθεση δοκιμών υπερήχων και υλικών EN10204.3.1

Συσκευασία λεπτομέρειες:

Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή

Δυνατότητα προσφοράς:

5000 PC το μήνα

Επισημαίνω:

WN Titanium Flange ANSI B16.5

Ραδιοσυχνοποιημένη συγκόλληση λαιμού από τιτάνιο

1/2" Τιτανίου RF Φλάντζ

Περιγραφή του προϊόντος

Σφυρηλατημένη Φλάντζα Λαιμού Συγκόλλησης Gr2 Τιτανίου ANSI B16.5

Αυτή η φλάντζα λαιμού συγκόλλησης είναι σφυρηλατημένη από τιτάνιο ποιότητας 2, κατεργασμένη με CNC και φινιρισμένη με ανυψωμένη επιφάνεια σύμφωνα με το ANSI B16.5. Ο μακρύς κωνικός λαιμός συγκολλάται με εμβάπτηση στον σωλήνα, έτσι ώστε η σύνδεση να μεταφέρει ομαλά το φορτίο και να διατηρεί καλά την πίεση, γι' αυτό μια φλάντζα WN επιλέγεται συχνά για γραμμές υψηλής πίεσης και υψηλής θερμοκρασίας. Το τιτάνιο διατηρεί τη σύνδεση ελαφριά και ισχυρά ανθεκτική σε χλωρίδια, θαλασσινό νερό και πολλά οξέα, και η σφυρηλατημένη δομή δίνει πυκνό, ομοιόμορφο κόκκο που κατεργάζεται καθαρά και διατηρεί την επιφάνειά της επίπεδη.

Τεχνικές Προδιαγραφές

Τύπος	Φλάντζα λαιμού συγκόλλησης WN
Υλικό	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Πρότυπο	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Επιφάνεια Σφράγισης	RF (ανυψωμένη επιφάνεια)
Μέγεθος	NPS 1/2 έως NPS 24 (DN10 έως DN2000)
Πίεση	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 έως PN64
Τεχνική	Σφυρηλατημένη και κατεργασμένη με CNC
Επιφάνεια	Γυαλισμένη
Επιθεώρηση	Υπερηχογραφικός έλεγχος και αναφορά δοκιμής υλικού EN 10204 3.1

Απαιτήσεις Χημικής Σύνθεσης (%)

Βαθμός	N	C	H	Fe	O	Al	V	Pd	Mo	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	bal
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	bal
Gr5	0.05	0.08	0.015	0.40	0.20	5.5~6.75	3.5~4.5	/	/	/	bal
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12~0.25	/	/	bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6~0.9	bal

Απαιτήσεις Αντοχής σε Εφελκυσμό

Βαθμός	Ελάχιστη Αντοχή σε Εφελκυσμό	Ελάχιστη Αντοχή Διαρροής	Επιμήκυνση (%)
1	35KSI / 240 MPa	20KSI / 138 MPa	24
2	50KSI / 345 MPa	40KSI / 275 MPa	20
5	130KSI / 895 MPa	120KSI / 828 MPa	10
7	50KSI / 345 MPa	40KSI / 275 MPa	20
12	70KSI / 438 MPa	50KSI / 345 MPa	18

Εικόνες Προϊόντων

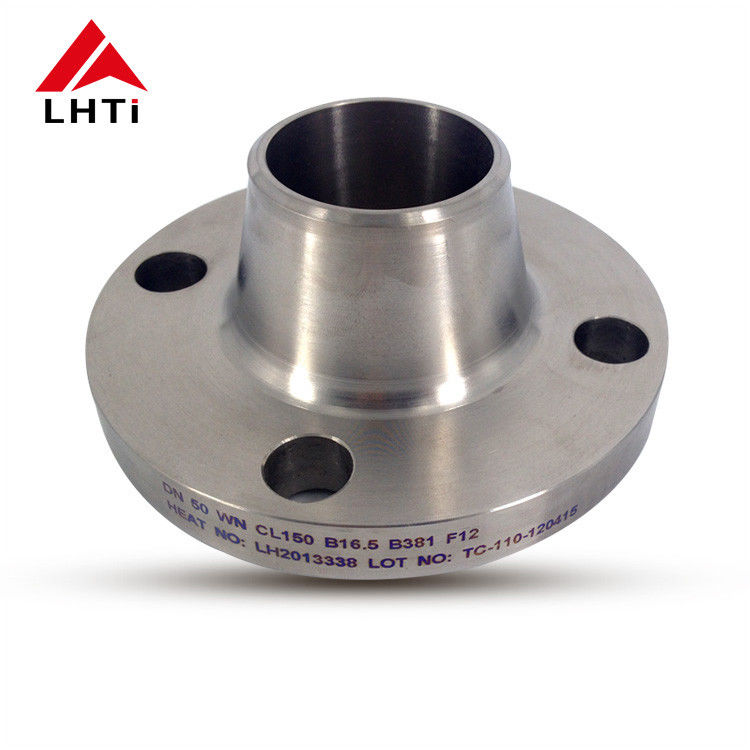

Forged Gr2 titanium WN RF flange ANSI B16.5

Εφαρμογές και Διασφάλιση Ποιότητας

Οι φλάντζες λαιμού συγκόλλησης αυτού του τύπου χρησιμοποιούνται σε αντλίες και βαλβίδες, αγωγούς, δοχεία πίεσης, χημικές και πετροχημικές εγκαταστάσεις, εξοπλισμό αεροδιαστημικής εδάφους και υπεράκτια και θαλάσσια συστήματα που χρειάζονται μια ελαφριά φλάντζα που αντιστέκεται σε χλωρίδια και θαλασσινό νερό. Άλλοι τύποι στην ίδια σειρά περιλαμβάνουν φλάντζες SO, BL, SW, PL και συνδέσμου λαβής. Ο ποιοτικός έλεγχος καλύπτει μηχανικές δοκιμές (αντοχή σε εφελκυσμό και σκληρότητα), χημική ανάλυση με φασματοσκοπία και PMI, διαστατικές ελέγχους από την προμήθεια υλικού έως την τελική παράδοση, και πλήρη πιστοποιητικά τεκμηρίωσης, με υπερηχογραφικό έλεγχο και αναφορά δοκιμής υλικού σύμφωνα με το EN 10204 3.1 κατόπιν αιτήματος.
