Εφοδιασμός από τιτάνιο Gr2 90 μοίρες αγκώνα ASME B16.9

Ονομασία μάρκας:	LHTi
Αριθμός μοντέλου:	LH-Ti10
MOQ:	5 PC
Όροι πληρωμής:	L/C, D/P, T/T κ.λπ.

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

ISO 9001:2015

Όνομα προϊόντος:

Gr2 αγκώνα τιτανίου 90 μοίρες

Υλικό:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Πρότυπο:

ASTM 337 338,

OD:

1/8" ΕΩΣ 48"

Πάχος Τοίχου:

Sch5s σε Sch160

Επεξεργασία:

Σπρώξτε

Εφαρμογές:

Σύνδεση τοποθέτησης σωλήνων

ΔΟΚΙΜΗ τρίτου:

Διαθέσιμος

Υπηρεσία Επεξεργασίας:

Δυνατότητα εκτύπωσης

Συσκευασία λεπτομέρειες:

Τυποποιημένη συσκευασία εξαγωγής, περίπτωση κοντραπλακέ έξω

Επισημαίνω:

Gr7 τιτάνιο αγκώνας 90 βαθμού

Sch160 αγκώνας τιτανίου

Αγκώνας σωλήνων τιτανίου σύνδεσης συναρμολογήσεων

Περιγραφή του προϊόντος

Αγκώνας Τιτανίου Gr2 90 Μοιρών ASME B16.9

Ένας αγκώνας 90 μοιρών αλλάζει την κατεύθυνση ενός αγωγού υπό ορθή γωνία και είναι ένα από τα πιο συνηθισμένα εξαρτήματα συγκόλλησης με εμβάπτιση. Ο αγκώνας τιτανίου έχει λεία εσωτερική επιφάνεια και μικρή αντίσταση ροής για το θερμό μέσο, αντιστέκεται σε οξέα και αλκάλια, έχει μεγάλη διάρκεια ζωής και είναι βολικός στην εγκατάσταση, επομένως χρησιμοποιείται ευρέως στην χημική επεξεργασία, το πετρέλαιο, την ελαφρά και βαριά βιομηχανία, την ηλεκτρική ενέργεια, την αεροδιαστημική, τη ναυπηγική και άλλες βασικές μηχανικές κατασκευές. Αυτό το εξάρτημα ωθείται και εξωθείται σε Gr2, Gr7 και Gr12 για σύνδεση με άνευ ραφής ή συγκολλημένο σωλήνα τιτανίου.

Τεχνικές Προδιαγραφές

Όνομα προϊόντος	Αγκώνας τιτανίου, 90 μοιρών
Υλικό	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
Πρότυπο	ASME B16.9, ASME B363, ASTM B337 / B338
Εξωτερική Διάμετρος	1/8 ίντσας έως 48 ίντσες
Πάχος Τοιχώματος	Sch5s έως Sch160
Τύπος	Άνευ ραφής ή συγκολλημένος
Τεχνική	Ώθηση, εξώθηση
Εφαρμογή	Σύνδεση εξαρτημάτων σωληνώσεων
Δοκιμές	Διάσταση, εφελκυσμός, UT, PT, χημική σύνθεση, υδροστατική, ρεύματα Eddy, ακτινογραφική, πάχος, PMI
Δοκιμή Τρίτου Μέρους	Διαθέσιμο

Ελάχιστες Μηχανικές Ιδιότητες ανά Βαθμό

Βαθμός	Αντοχή σε Εφελκυσμό (MPa)	Αντοχή Διαρροής (MPa)	Επιμήκυνση (%)
Βαθμός 1	240	138	24
Βαθμός 2	345	275	20
Βαθμός 7	345	275	20
Βαθμός 12	483	345	18

Διαστάσεις Αγκώνα Τιτανίου 90 Μοιρών (Επιλεγμένα Μεγέθη)

NPS	Εξωτερική Διάμετρος (mm)	Κέντρο προς Πρόσωπο (mm)	Τοίχος Sch10S (mm)	Τοίχος Sch40S (mm)
1/2"	21.34	38.10	2.11	2.77
1"	33.40	38.10	2.77	3.38
2"	60.33	76.20	2.77	3.91
3"	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

Επιθεώρηση Ποιότητας

Κάθε αγκώνας τιτανίου ελέγχεται με επιθεώρηση διαστάσεων, δοκιμή εφελκυσμού, υπερηχογραφική δοκιμή (UT), δοκιμή διεισδυτικών υλικών (PT), επιθεώρηση χημικής σύνθεσης, υδροστατική δοκιμή, επιθεώρηση ρεύματος Eddy, ακτινογραφική επιθεώρηση, επιθεώρηση πάχους και επιθεώρηση PMI πριν από την αποστολή.

Εικόνες Προϊόντος

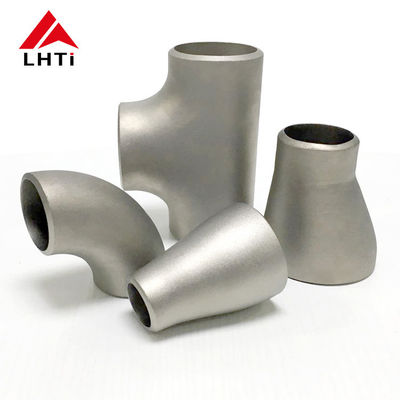

Gr2 titanium 90 degree elbow

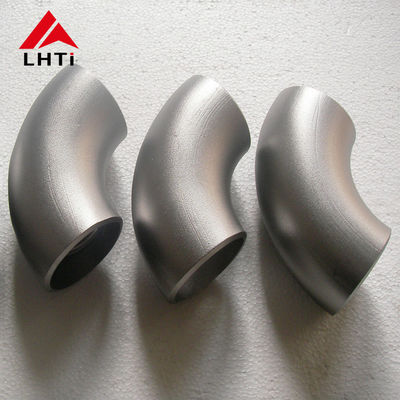

Titanium elbow 90 degree pipe fitting

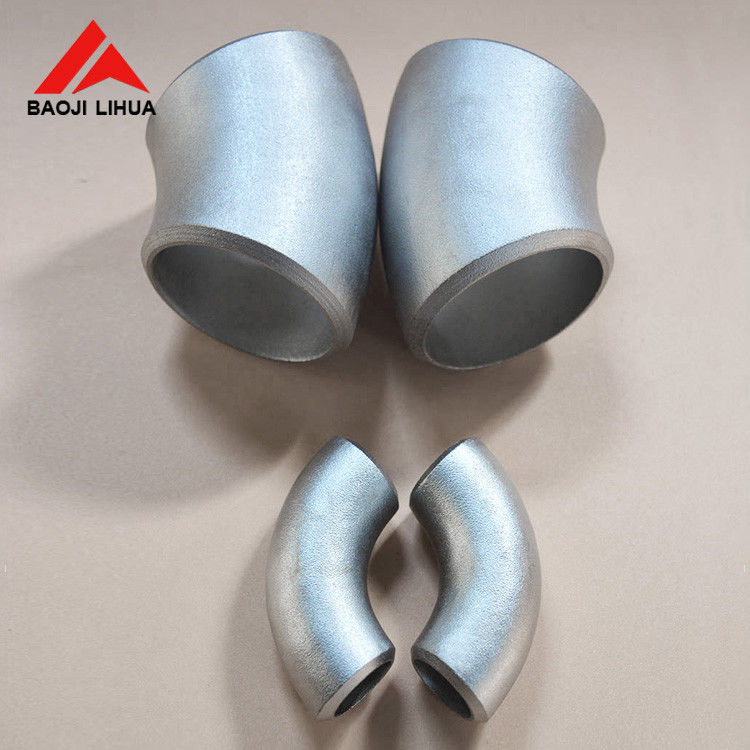

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Εφαρμογές

Χημικές και πετρελαϊκές σωληνώσεις, εργοστάσια παραγωγής ηλεκτρικής ενέργειας, αεροδιαστημικά και ναυπηγικά συστήματα, και γενικές βιομηχανικές συνδέσεις εξαρτημάτων σωληνώσεων όπου απαιτείται μια ελαφριά, ανθεκτική στη διάβρωση αλλαγή κατεύθυνσης 90 μοιρών. Τα μεγέθη, τα προγράμματα τοιχωμάτων και οι βαθμοί υλικών μπορούν να παραχθούν σύμφωνα με το σχέδιο ή τις πρότυπες προδιαγραφές.
