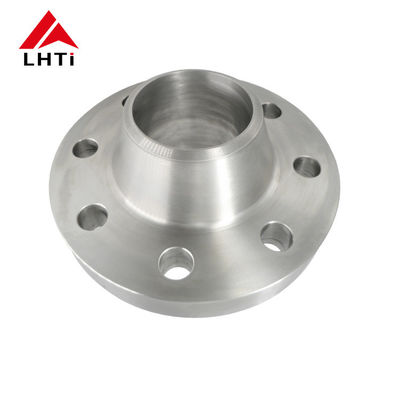

Τιτάνιο υψηλών WN RF φλαντζών για τη γυαλισμένη επιφάνεια χημικής βιομηχανίας

Ονομασία μάρκας:	LIHUA
Αριθμός μοντέλου:	LH-WN
MOQ:	5 κομμάτια
τιμή:	US dollar $25/pc--US dollar $85/pc
Όροι πληρωμής:	L/C, T/T, Western Union
Ικανότητα εφοδιασμού:	5000 PC το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Baoji, Κίνα

Πιστοποίηση:

ISO9001, TUV etc.

Όνομα προϊόντων:

Φλάντζα τιτανίου WN

Πρότυπα:

ASME B16.5

Υλικό:

Gr1, Gr2, Gr5, Gr7, Gr12

Εφαρμογή:

Χημική βιομηχανία

Επιφάνεια σφράγισης:

RF, ΓΦ, TG, RJ κ.λπ.

Μέγεθος:

NPS 1/2 - NPS 24 (DN 10 - 2000)

Πίεση:

150#-2500#

Επιφάνεια:

Γυαλισμένος

Τεχνική:

Σφυρηλατημένος και CNC επεξεργασμένος στη μηχανή

Επιθεώρηση:

Υπερηχητική δοκιμή & υλική έκθεση δοκιμής EN10204.3.1

Συσκευασία λεπτομέρειες:

Τυλιγμένος από τον αφρό που περιλαμβάνεται στο κιβώτιο κοντραπλακέ για την εξαγωγή

Δυνατότητα προσφοράς:

5000 PC το μήνα

Επισημαίνω:

φλάντζες σωλήνων λαιμών συγκόλλησης

wn φλάντζα RF

Περιγραφή του προϊόντος

Φλάντζα φλαντζών WN τιτανίου λαιμών υψηλής συγκόλλησης για τη χημική βιομηχανία

1. Η επιχείρησή μας

Σαν κύριο κατασκευαστή των προϊόντων τιτανίου για πάνω από 16 έτη, έχουμε εξαγάγει τη φλάντζα τιτανίου σε πολλές χώρες, συμπεριλαμβανομένης της Ιταλίας, της Ρωσίας, της Τουρκίας και της Χιλής κ.λπ. Η ποιότητα των προϊόντων μας αναγνωρίζεται ευρέως. Έτσι πρέπει να έχετε την εμπιστοσύνη στην επιχείρησή μας.

2. Πληροφορίες προϊόντων της φλάντζας λαιμών συγκόλλησης τιτανίου

Υλικό: Gr1, Gr2, Gr5, Gr7, Gr12

Πρότυπα: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Μέγεθος: 1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000).

Πίεση Clase: PN0.25~32MPA/(DIN) PN6, PN10, PN16, PN25 ΑΝ ΚΑΙ PN250/150LB, 250LB, 300LB, 400 ΛΊΒΡΕΣ, 500LB, 600 ΛΊΒΡΕΣ, 900LB, 1500LB, 2500LB.

Επιφάνεια σφράγισης: RF, ΓΦ, TG, RJ Κ.ΛΠ.

Τεχνική: Froged και CNC που επεξεργάζονται στη μηχανή

Πλεονεκτήματα:

Μακριά ζωή υπηρεσιών
αντιδιαβρωτικός
Υψηλός η δύναμη και η εκτατή δύναμη
Πλήρες σύνολο δοκιμών
Οι φόρμες μας για τη φλάντζα είναι πολύ πλήρεις, έτσι μπορούμε να παραγάγουμε τις φλάντζες σε όλα τα πρότυπα, συμπεριλαμβανομένου en1092-1, ASME B16.5, του DIN και των BS κ.λπ.

3. Προδιαγραφή της φλάντζας λαιμών συγκόλλησης τιτανίου

Προδιαγραφή για την κατηγορία 150 φλάντζα λαιμών συγκόλλησης τιτανίου

Κατηγορία 150 φλάντζα λαιμών συγκόλλησης τιτανίου
Nom. Σωλήνας Μέγεθος	Φλάντζα Dia.	Φλάντζα πυκνά	Πλήμνη Dia. Στη βάση	Αυξημένο πρόσωπο Dia.	Πλήμνη Dia. στο σημείο συγκόλλησης	Αριθ. Τρύπες	Dia. Μπουλόνια	Dia. Κύκλος μπουλονιών	Άντεξε Dia.	Μήκος Μέσω της πλήμνης
1/2	3-1/2	7/16	1-3/16	1-3/8	0,84	4	1/2	2-3/8	0,62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0,82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6

Προδιαγραφή για την κατηγορία 300 φλάντζα λαιμών συγκόλλησης τιτανίου

Κατηγορία 300 φλάντζα λαιμών συγκόλλησης τιτανίου
Nom. Σωλήνας Μέγεθος	Φλάντζα Dia.	Φλάντζα πυκνά.	Πλήμνη Dia. Στη βάση	Αυξημένο πρόσωπο Dia.	Πλήμνη Dia. Στο σημείο συγκόλλησης	Αριθ. Τρύπες	Dia. Μπουλόνια	Dia. Κύκλος μπουλονιών	Άντεξε Dia.	Μήκος Μέσω της πλήμνης
1/2	3-3/4	9/16	1-1/2	1-3/8	0,84	4	2-5/8	1/2	0,62	2-1/16
3/4	4-5/8	5/8	1-7/8	1-11/16	1.05	4	3-1/4	5/8	0,82	2-1/4
1	4-7/8	11/16	2-1/8	2	1.32	4	3-1/2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	1.66	4	3-7/8	5/8	1.38	2-9/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	1.90	4	4-1/2	3/4	1.61	2-11/16
2	6-1/2	7/8	3-5/16	3-5/8	2.38	8	5	5/8	2.07	2-3/4
2-1/2	7-1/2	1	3-15/16	4-1/8	2.88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3.50	8	6-5/8	3/4	3.07	3-1/8

4. Λεπτομερείς εικόνες της φλάντζας λαιμών συγκόλλησης τιτανίου

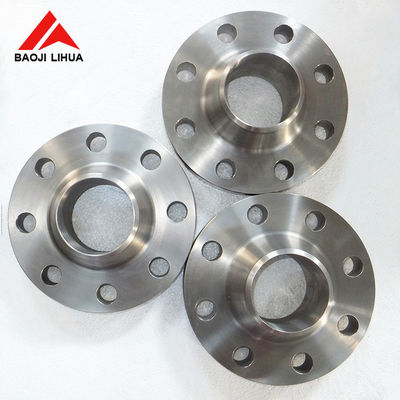

(1) πρώτη ύλη της φλάντζας λαιμών συγκόλλησης τιτανίου

Τιτάνιο υψηλών WN RF φλαντζών για τη γυαλισμένη επιφάνεια χημικής βιομηχανίας 0

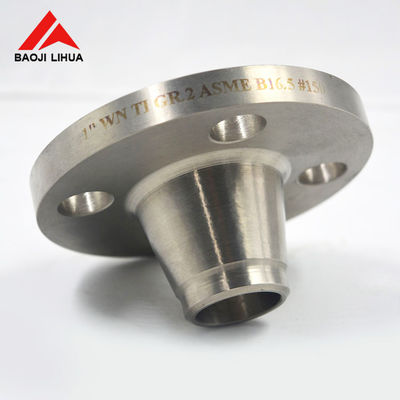

(2) δοκιμή της φλάντζας λαιμών συγκόλλησης τιτανίου

Τιτάνιο υψηλών WN RF φλαντζών για τη γυαλισμένη επιφάνεια χημικής βιομηχανίας 1

5. Σχετικά προϊόντα της φλάντζας λαιμών συγκόλλησης τιτανίου

Αγκώνας τιτανίου
Γράμμα Τ τιτανίου
Μειωτής τιτανίου
Τέλος στελεχών τιτανίου
Τιτάνιο Sockolet

6. Όλες οι δοκιμές του τιτανίου ενώνουν στενά τη φλάντζα λαιμών

Οπτική δοκιμή (VT)

Υπερηχητική δοκιμή (UT)

Ακτινογραφική δοκιμή (RT)

Μαγνητική δοκιμή μορίων (ΑΜ)

Penetrant η δοκιμή/η χρωστική ουσία διαπερνά (PT)

Τρέχουσα δοκιμή του Eddy (ET)

Ακουστική εκπομπή (AE)

7. Εκτατές απαιτήσεις της φλάντζας λαιμών συγκόλλησης τιτανίου

Βαθμός	Εκτατή δύναμη (λ.)		Δύναμη παραγωγής (λ.)		Επιμήκυνση (%)
Βαθμός	ksi	Μ PA	ksi	Μ PA	Επιμήκυνση (%)
1	35	240	20	138	24
2	50	345	40	275	20
5	130	895	120	828	10
7	50	345	40	275	20
12	70	438	50	345	18
