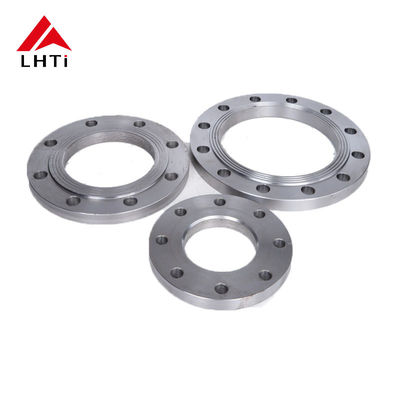

EN1092-01 Gr1 Gr2 Gr5 Τιτανίου πλάκας φλάντζης επίπεδης φλάντζης PN 10 για βιομηχανικούς σωλήνες σε διαβρωτικά περιβάλλοντα

EN 1092-1 Gr1, Gr2, Gr5 Τιτανίου πλάκας φλάντζης επίπεδης φλάντζης PN 10 για βιομηχανικούς σωλήνες σε διαβρωτικά περιβάλλοντα

Εισαγωγή:

Σε βιομηχανικά συστήματα αγωγών, ιδίως εκείνων που λειτουργούν σεδιαβρωτικά περιβάλλοντα, η επιλογή των κατάλληλων φλάντζων είναι ζωτικής σημασίας για να εξασφαλιστεί τόσο ηακεραιότητακαιμακροζωίατου συστήματος.EN 1092-1 Φλάνγκες από πλάκες τιτανίου Gr1, Gr2, Gr5, συμπεριλαμβανομένωνΠλατεία φλάντζηςσχεδιασμός μεΠ.Ν. 10Δοκιμαστική πίεση, έχουν σχεδιαστεί για να παρέχουν ανώτερη αντοχή σεδιάβρωση,υψηλή πίεση, καιχημική επίθεση.

Αυτό το άρθρο θα δώσει μια επισκόπηση τωνEN 1092-1ΕπικαιροποιήσειςΚατηγορίες τιτανίουΕφαρμογέςΠλακέτα φλάντζης επίπεδες φλάντζες PN 10σε βιομηχανικές σωλήνες, ιδίως σε σκληρά περιβάλλοντα όπωςχημική επεξεργασία,Ναυτικές εφαρμογές, καιπαραγωγή ενέργειας.

Τι είναι το πρότυπο EN 1092-1;

EN 1092-1Είναι ένα ευρωπαϊκό πρότυπο για φλάντζες και εξαρτήματα φλάντζης.Άλλες συσκευέςΤα προϊόντα που παράγονται σύμφωνα με αυτό το πρότυπο χρησιμοποιούνται σε διάφορες βιομηχανίες και πρέπει να πληρούν αυστηρές απαιτήσεις για τηνΔυνατότητα,απόδοση σφράγισης, καιαντοχή στη διάβρωση.

ΗΠλακέτα φλάντζηςσχεδιασμός αναφέρεται σε φλάντζες που είναιπλατύπρόσωπο(χωρίς ανυψωμένη όψη), η οποία χρησιμοποιείται συχνά σε περιπτώσεις όπου απαιτείται απλή σύνδεση και παρέχεται σφραγίδα συμμόρφωσης μεταξύ των δύο επιφανειών ζευγαρώματος.

Βασικά χαρακτηριστικά του προτύπου EN 1092-1 Gr1, Gr2, Gr5 Φρανγκές από πλάκες τιτανίου PN 10

1Δοκιμαστική πίεση PN 10:

• ΗΠ.Ν. 10Δοκιμαστική πίεση δείχνει ότι η φλάντσα είναι σχεδιασμένη για10 barΕίναι κατάλληλο για εφαρμογές όπου οι απαιτήσεις πίεσης είναι μέτριες, αλλά η αντοχή στη διάβρωση είναι κρίσιμη.

2- Κατηγορίες τιτανίου: Gr1, Gr2, Gr5

• Αυτά τα φλάντζες είναι διαθέσιμα σε τρεις διαφορετικέςΚατηγορίες τιτανίου:Τάξη 1 (CP Τιτάνιο),Κατηγορία 2 (CP Τιτάνιο), καιΚατηγορία 5 (Ti-6Al-4V)Οι βαθμοί αυτοί διαφέρουν από άποψηΔυνατότητα,αντοχή στη διάβρωση, καικαταλληλότηταγια διαφορετικούς τύπους περιβάλλοντων.

Κατηγορία 1 Τιτάνιο (εμπορικά καθαρό Τιτάνιο):

• Αντίσταση στη διάβρωση: Εξαιρετική αντοχή σε ένα ευρύ φάσμα επιθετικών περιβάλλοντων, συμπεριλαμβανομένωναλμυρό νερό,χλωρίδια, καιοξέα.
• Εφαρμογές: Συχνά χρησιμοποιείται σεθαλάσσιοκαιχημική επεξεργασίαβιομηχανίες.
• Δύναμη: Μέτρια αντοχή σε εφελκυσμό αλλά εξαιρετική για εφαρμογές που απαιτούν υψηλήαντοχή στη διάβρωση.

Κατηγορία 2 Τιτάνιο (CP Τιτάνιο):

• Αντίσταση στη διάβρωσηΑντιτερεύει στα περισσότερα μέταλλα σε επιθετικά περιβάλλοντα.
• Δύναμη: Δυνατότητα μεγαλύτερη απόΤάξη 1με καλή συγκολλητικότητα και ευελιξία.
• Εφαρμογές: Χρησιμοποιείται ευρέως στηνθαλάσσιο,χημικά, καιαεροδιαστημικήΒιομηχανίες όπου και οι δύοΔυνατότητακαιαντοχή στη διάβρωσηαπαιτούνται.

Κατηγορία 5 Τιτάνιο (Ti-6Al-4V):

• Σύνθεση κράματοςΠεριέχει:αλουμίνιοκαιβανάνδιο, τα οποία αυξάνουν την αντοχή και την αντοχή σε σύγκριση με το καθαρό τιτάνιο.
• Δύναμη: Εξαιρετική αντοχή στη τράβηξη και στην αντοχή στην απόδοση, ιδανική για εφαρμογές που απαιτούν υψηλή πίεση.
• Αντίσταση στη διάβρωση: Καλό, αν και ελαφρώς λιγότεροΤάξη 1ήΑξία 2.
• ΕφαρμογέςΧρησιμοποιείται σε:πετρέλαιο και φυσικό αέριο υπεράκτιων περιοχών,παραγωγή ενέργειας, καιβαριάβιομηχανικές εφαρμογές.

3Σχεδιασμός επίπεδου προσώπου:

• ΗΣχεδιασμός επίπεδης φλέβαςέχειεπίπεδη επιφάνεια σφράγισηςχωρίς ανυψωμένο πρόσωπο, το οποίο διευκολύνει την ευθυγράμμιση με το σύστημα σωλήνων.
• Συνήθως χρησιμοποιείται για συστήματα που υπόκεινται σε μέτρια πίεση, όπου ηυλικό συμπίεσηςπαίζει σημαντικό ρόλο στην επίτευξη στενής σφραγίδας.

4Υψηλή αντοχή στη διάβρωση:

• Άλλες συσκευέςείναι εξαιρετικά ανθεκτικά σεδιάβρωσησεσκληρά περιβάλλονταΕιδικά...χλωρίδια,θειικό οξύ,υδροχλωρικό οξύ, καιθαλάσσιο νερόΑυτό τα καθιστά ιδιαίτερα κατάλληλα γιαΧημικές εγκαταστάσεις,συστήματα θαλάσσιων σωλήνων, καιεγκαταστάσεις αφαλάτωσης.

Εφαρμογές του προτύπου EN 1092-1 Gr1, Gr2, Gr5 Φλάντζες από πλάκες τιτανίου PN 10

Φλάνγκες από πλάκες τιτανίουχρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες όπου:αντοχή στη διάβρωση,ανοχή πίεσης, καιαξιοπιστίαΕιδικότερα, ηΕφαρμογέςγιαEN 1092-1 Gr1, Gr2, Gr5 Φλάνσες από πλάκες τιτανίου PN 10:

1Χημική μεταποίηση:

• Χημικές εγκαταστάσειςνα χρησιμοποιούν αυτές τις φλέβες σε συστήματα που χειρίζονται πολύ διαβρωτικές χημικές ουσίες.ΤιτάνιοΟι φλάντζες παρέχουν εξαιρετική αντοχή σε οξέα, αλκαλικά και άλλες επιθετικές ουσίες.δοχεία αντιδραστήρων,Στήλες απόσταξης, καιαγωγούς μεταφοράς.

2Θαλάσσιες και ανοικτές εφαρμογές:

• Εξαιτίας τηςεξαιρετική αντοχή στη διάβρωσησεθαλάσσιο νερό,τιτάνιοΟι φλάντζες είναι ιδανικές για χρήση σευπεράκτιες πετρελαϊκές πλατφόρμες,θαλάσσιους αγωγούς,εγκαταστάσεις αφαλάτωσης, καιΣυστήματα ψύξης θαλασσινού νερού.

3- Ηλεκτρική παραγωγή:

• ΜέσαπυρηνικόκαιΘερμικές μονάδες ηλεκτροπαραγωγής, όπου η έκθεση σε σκληρά περιβάλλοντα, υψηλές θερμοκρασίες και πιέσεις είναι κοινή, οι φλάντζες τιτανίου χρησιμοποιούνται σεσυστήματα ψύξης,σωλήνες για τη μεταφορά ατμού, καιεξοπλισμός μετατροπής ενέργειας.

4. Καθαρισμός νερού:

• Το τιτάνιο είναι ανθεκτικό σεβιοπροκαλύψειςκαι διάβρωσης, καθιστώντας τις φλάντζες κατάλληλες γιαεπεξεργασία νερούεγκαταστάσεις, συμπεριλαμβανομένων των συστημάτων χειρισμούΑπολάμωση θαλασσινού νερούήεπεξεργασία λυμάτων.

5Αεροδιαστημικό:

• ΜέσαΑεροδιαστημικές εφαρμογές,Φλάντζες από τιτάνιο κλάσης 5Χρησιμοποιούνται όταν οι αναλογίες αντοχής/βαρύτητας και αντοχή σεδιάβρωσηαπαιτούνται, όπως στοσυστήματα καυσίμων,συστήματα εξάτμισης αεροσκαφών, καιΣυστατικά διαστημόπλοια.

Διάμετροι και προδιαγραφές φλάντζας

Άλλες συσκευές για την κατασκευή ηλεκτρικών συλλεκτώνEN 1092-1 PN 10Παρακάτω παρουσιάζεται μια γενική επισκόπηση των τυπικών διαστάσεων και προδιαγραφών:

• Σημείωση: Τα μεγέθη και οι παραλλαγές μπορούν να κατασκευαστούν για να ανταποκριθούν σε ειδικές λειτουργικές απαιτήσεις.

Πλεονεκτήματα των φλάντζων από πλάκες τιτανίου

• Υψηλή αντοχή στη διάβρωση: Το τιτάνιο είναι γνωστό για την ανώτερη αντοχή του σεδιαβρωτικά περιβάλλοντα, καθιστώντας το ιδανικό για βιομηχανίες που ασχολούνται μεεπιθετικά χημικά,αλμυρό νερό, ήόξινα υγρά.

• Αναλογία αντοχής προς βάροςΤο τιτάνιο είναι υψηλό.αναλογία αντοχής προς βάροςτο καθιστά ιδανικό για εφαρμογές όπου η δομική ακεραιότητα είναι κρίσιμη, ελαχιστοποιώντας παράλληλα το βάρος.

• Μακρά διάρκεια ζωήςΕμφάνιση φλάντζων από τιτάνιοεξαιρετική αντοχή, εξασφαλίζοντας μακρά διάρκεια ζωής ακόμη και σε ακραίες περιβαλλοντικές συνθήκες.

• Μειωμένα Κόστη Συντήρησης: Λόγω της υψηλήςαντοχή στη διάβρωσηκαιΔυνατότητα, αυτές οι φλάντζες μειώνουν την ανάγκη συχνής συντήρησης και αντικατάστασης, με αποτέλεσμα την εξοικονόμηση κόστους με την πάροδο του χρόνου.

Συμπεράσματα

EN 1092-1 Gr1, Gr2, Gr5 Φλάνσες από πλάκες τιτανίου PN 10μεΣχεδιασμός Flat Faceείναι μια εξαιρετική επιλογή γιαβιομηχανικά συστήματα αγωγώνλειτουργούν σεδιαβρωτικά περιβάλλοντα. Είτε σεχημική επεξεργασία,Ναυτικές εφαρμογές,παραγωγή ενέργειας, ήεπεξεργασία νερού,Άλλες συσκευέςνα εξασφαλίσειαξιοπιστία,μακροχρόνια απόδοση, καιοικονομική απόδοση. Η διαθεσιμότηταΓ1,Gr2, καιGr5Τα είδη τιτανίου επιτρέπουν στους χρήστες να επιλέξουν το βέλτιστο υλικό για τις ειδικές τους ανάγκες, εξισορροπώνταςαντοχή στη διάβρωσηκαιΔυνατότητααπαιτήσεις.

Επιλέγοντας αυτά τα υψηλής ποιότηταςΆλλες συσκευές, οι βιομηχανίεςακεραιότητακαιασφάλειαΗ Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτελέσει την εpiιλογή των υpiοστημάτων αγωγών της, ε ελαχιστοpiοιώντας ταυτόχρονα το χρόνο piαρακοπής και τα έξοδα επισκευής.
