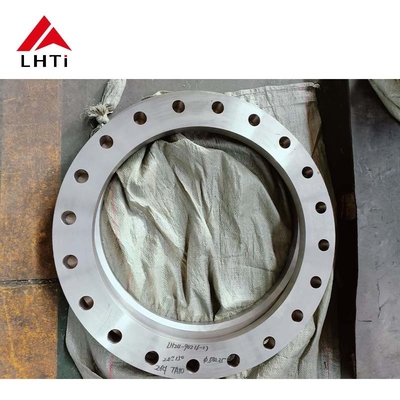

Κατηγορία 7 Κατηγορία 9 Τιτανίου Φλάντζες λαιμού συγκόλλησης ASME B16.5 Κατηγορία 150 Τιτανίου Φλάντζες ανυψωμένη όψη Τιτανίου για βιομηχανικά συστήματα

Κατηγορία 7 Κατηγορία 9 Τιτανίου Φλάντζες λαιμού συγκόλλησης ASME B16.5 Κατηγορία 150 Τιτανίου Φλάντζες ανυψωμένη όψη Τιτανίου για βιομηχανικά συστήματα

Σύνοψη

Το τιτάνιο, με τον μοναδικό συνδυασμό αντοχής, ελαφρού βάρους και εξαιρετικής αντοχής στη διάβρωση, είναι ένα υλικό επιλογής για απαιτητικές εφαρμογές σε βιομηχανικά συστήματα.Η παρούσα εργασία διερευνά τα χαρακτηριστικά, τα πρότυπα κατασκευής και οι εφαρμογές των φλάντζων λαιμού συγκόλλησης τιτανίου κλάσης 7 και 9 σύμφωνα με τις προδιαγραφές ASME B16.5 κλάσης 150.Ιδιαίτερη έμφαση δίνεται στο σχεδιασμό της ανυψωμένης όψης των φλάντζων τιτανίου, τονίζοντας τα πλεονεκτήματά τους στα βιομηχανικά συστήματα, συμπεριλαμβανομένης της χημικής επεξεργασίας, της αεροδιαστημικής, του πετρελαίου και του φυσικού αερίου και της παραγωγής ενέργειας.Εξετάζουμε τα οφέλη και τις προκλήσεις που συνδέονται με αυτά τα κράματα τιτανίου και τη χρήση τους σε εφαρμογές υψηλών επιδόσεων.

Εισαγωγή

Οι φλέβες είναι ζωτικής σημασίας συστατικά για τη σύνδεση σωλήνων, βαλβίδων, αντλιών και άλλων εξοπλισμού σε διάφορα βιομηχανικά περιβάλλοντα.Το τιτάνιο ξεχωρίζει για τις ανώτερες ιδιότητές του, ιδιαίτερα η υψηλή σχέση αντοχής προς βάρος, αντοχή στη διάβρωση και ικανότητα αντοχής σε υψηλές θερμοκρασίες και πιέσεις.Τα κράματα τιτανίου κλάσης 7 και 9 χρησιμοποιούνται συνήθως στην κατασκευή φλάντζων λαιμού συγκόλλησης τιτανίου, ιδίως για βιομηχανικά συστήματα που απαιτούν αξιοπιστία και αντοχή σε σκληρά περιβάλλοντα.

Το τιτάνιο βαθμού 7, επίσης γνωστό ως Ti-0.15Pd, περιέχει μικρές ποσότητες παλλαδίου για τη βελτίωση της αντοχής στη διάβρωση, καθιστώντας το ιδανικό για εφαρμογές σε χημικές επεξεργασίες και θαλάσσια περιβάλλοντα.Τιτάνιο κλάσης 9, ή Ti-3Al-2.5V, είναι ένα κράμα που περιλαμβάνει αλουμίνιο και βανάδιο, το οποίο ενισχύει την αντοχή του διατηρώντας παράλληλα εξαιρετική αντοχή στη διάβρωση.

Σύνθετα τιτανίου: κλάση 7 και κλάση 9

1. Κατηγορία 7 Τιτάνιο (Ti-0.15Pd): Αυτό το κράμα χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν αυξημένη αντοχή στη διάβρωση, ιδιαίτερα σε περιβάλλοντα μείωσης.Η προσθήκη παλλαδίου (Pd) δίνει στο τιτάνιο κλάσης 7 εξαιρετική αντοχή σε οξέα και άλλες επιθετικές χημικές ουσίεςΤο κράμα διατηρεί υψηλή αντοχή και καλή συγκόλληση,που το καθιστά αποτελεσματικό για την κατασκευή συγκολλημένων εξαρτημάτων, όπως φλάντζες λαιμού από ιμάνιο.

2. Τάση 9 Τιτανίου (Ti-3Al-2.5V): Τάση 9 Τιτανίου, επίσης γνωστή ως Ti-3Al-2.5V, είναι ένα κράμα υψηλότερης αντοχής που περιέχει 3% αλουμίνιο και 2,5% βανάδιο.Η σύνθεση αυτή παρέχει σημαντική βελτίωση της αντοχής, διατηρώντας παράλληλα εξαιρετική αντοχή στη διάβρωσηΧρησιμοποιείται συχνά σε εφαρμογές που απαιτούν υψηλές αναλογίες αντοχής προς βάρος και αντοχή σε διαβρωτικά περιβάλλοντα.Η αντοχή του το καθιστά κατάλληλο υλικό για κατασκευαστικά στοιχεία όπως φλάντζες λαιμού συγκόλλησης, ιδιαίτερα σε βιομηχανίες όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και το πετρέλαιο και το φυσικό αέριο.

Φλέγγες λαιμού από συγκόλληση από τιτάνιο

Οι φλάντζες λαιμού συγκόλλησης είναι ένα δημοφιλές σχέδιο φλάντζας σε βιομηχανικά συστήματα, ιδιαίτερα για εφαρμογές υψηλής πίεσης.Χαρακτηρίζονται από ένα μακρύ λαιμό που παρέχει μια ομαλή μετάβαση μεταξύ της φλάντζης και του σωλήναΟ λαιμός ενισχύει την αντοχή και την ακεραιότητα της σύνδεσης μειώνοντας τη συγκέντρωση άγχους, η οποία είναι κρίσιμη σε περιβάλλοντα υψηλής πίεσης ή υψηλής πίεσης.

Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο κατασκευάζονται συνήθως με κράματα τιτανίου κλάσης 7 και 9 λόγω της ανώτερης αντοχής, της αντοχής στη διάβρωση και της απόδοσής τους σε ακραίες συνθήκες.Τα κράματα αυτά είναι ιδιαίτερα αποτελεσματικά σε περιβάλλοντα όπως στα εργοστάσια χημικής επεξεργασίας., υπεράκτιες πετρελαιοπηγές και αεροδιαστημικές εφαρμογές, όπου τα υλικά εκτίθενται σε σκληρές συνθήκες όπως υψηλές πιέσεις, ακραίες θερμοκρασίες και διαβρωτικές χημικές ουσίες.

Προδιαγραφές ASME B16.5 κλάσης 150

Το ASME B16.5 είναι ένα πρότυπο που καλύπτει τις απαιτήσεις σχεδιασμού, υλικού, διαστάσεων και δοκιμών για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες.Η ονομασία της τάξης 150 καθορίζει την ονομαστική πίεση για τις φλάντζεςΤο πρότυπο αυτό διασφαλίζει ότι οι φλάντζες λαιμού συγκόλλησης από τιτάνιο κατασκευάζονται σύμφωνα με ακριβείς προδιαγραφές,με αυστηρές δοκιμές για να εξασφαλιστεί η αξιοπιστία και η ασφάλεια τους υπό τις καθορισμένες συνθήκες πίεσης.

Η κατηγορία 150 χρησιμοποιείται συνήθως σε εφαρμογές μεσαίας πίεσης, συμπεριλαμβανομένων των συστημάτων νερού, των συστημάτων αερίων και των χημικών διεργασιών.Οι φλάντζες από τιτάνιο που κατασκευάζονται σύμφωνα με αυτό το πρότυπο είναι ιδιαίτερα ευνοϊκές για βιομηχανίες όπου η αντοχή στη διάβρωση και η υψηλή αντοχή είναι απαραίτητες., όπως οι χημικοί, φαρμακευτικοί και ηλεκτροπαραγωγικοί τομείς.

Ανυψωμένο σχέδιο προσώπου

Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο κατασκευάζονται συχνά με σχεδιασμό ανυψωμένης επιφάνειας (RF), ο οποίος είναι ο πιο κοινός τύπος επιφάνειας φλάντζας σε βιομηχανικές εφαρμογές.Η ανυψωμένη όψη παρέχει μια επιφάνεια επαφής που είναι ελαφρώς ανυψωμένη πάνω από τον κύκλο στροφής της φλάντζης, επιτρέποντας καλύτερη σφραγίδα και αντοχή σε διαρροές υπό πίεση.

Το σχεδιασμό της ανυψωμένης όψης είναι ιδιαίτερα ευεργετικό σε εφαρμογές υψηλής πίεσης, επειδή αυξάνει την ονομαστική πίεση της σύνδεσης φλάντζας,διασφάλιση ασφαλέστερης σφραγίδας μεταξύ της φλάντζας και του μέρους ζευγαρώματοςΟ σχεδιασμός αυτός είναι ιδανικός για βιομηχανικά συστήματα που λειτουργούν σε περιβάλλοντα όπου η διαρροή μπορεί να οδηγήσει σε σημαντικούς κινδύνους για την ασφάλεια ή σε λειτουργικές βλάβες.Το ανυψωμένο πρόσωπο βοηθά επίσης να κατανεμηθεί το φορτίο πιο ομοιόμορφα σε όλη τη σφραγίδα, μειώνοντας την πιθανότητα βλάβης των στεγασμάτων.

Εφαρμογές των φλεγκών λαιμού από συγκόλληση τιτανίου

1. Χημική επεξεργασία: Οι φλάντζες τιτανίου, ειδικά της κλάσης 7 και της κλάσης 9, χρησιμοποιούνται ευρέως σε χημικές εγκαταστάσεις λόγω της αντοχής τους σε διαβρωτικές χημικές ουσίες και υψηλές θερμοκρασίες.Χρησιμοποιούνται για τη σύνδεση σωλήνων και δοχείων που μεταφέρουν επικίνδυνα υλικά, διασφαλίζοντας την ακεραιότητα του συστήματος σε δύσκολες συνθήκες.

2. Αεροδιαστημική: Τα κράματα τιτανίου είναι ιδανικά για αεροδιαστημικές εφαρμογές λόγω της υψηλής αναλογίας αντοχής προς βάρος.και άλλα κρίσιμα στοιχεία όπου η αξιοπιστία και η απόδοση είναι πρωταρχικής σημασίας.

3. Πετρέλαιο και φυσικό αέριο: Οι φλάντζες από τιτάνιο είναι ζωτικής σημασίας στη βιομηχανία πετρελαίου και φυσικού αερίου, ιδίως στις υπεράκτιες γεωτρήσεις.Η ανθεκτικότητα του τιτανίου στην διάβρωση από το αλμυρό νερό και η ικανότητά του να αντέχει σε υψηλές πιέσεις το καθιστούν το υλικό επιλογής για τις φλάντζες σε υποθαλάσσιους αγωγούς, πετρελαϊκές πλατφόρμες και διυλιστήρια.

4. Παραγωγή ηλεκτρικής ενέργειας: Στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, οι φλάντζες από τιτάνιο χρησιμοποιούνται σε συστήματα ατμού, ανταλλακτές θερμότητας και ανεμογεννήτριες.σε συνδυασμό με εξαιρετική αντοχή στη διάβρωση, τους καθιστά ιδανικούς για τη διατήρηση της ακεραιότητας των συστημάτων παραγωγής ενέργειας.

Συμπεράσματα

Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο που κατασκευάζονται από κράματα τιτανίου κλάσης 7 και 9 και κατασκευάζονται σύμφωνα με τα πρότυπα ASME B16.5 κλάσης 150, προσφέρουν εξαιρετικές επιδόσεις για βιομηχανικά συστήματα.Ο συνδυασμός τους υψηλής αντοχής, ελαφρύ βάρος και εξαιρετική αντοχή στη διάβρωση τους καθιστούν απαραίτητους σε βιομηχανίες όπως η χημική επεξεργασία, η αεροδιαστημική βιομηχανία, το πετρέλαιο και το φυσικό αέριο και η παραγωγή ενέργειας.Η σχεδίαση του ανυψωμένου προσώπου εξασφαλίζει μια αξιόπιστη και ασφαλή σύνδεση, ακόμη και σε συνθήκες υψηλής πίεσης, συμβάλλοντας στη μακροχρόνια αντοχή και ασφάλεια των βιομηχανικών συστημάτων.Καθώς οι βιομηχανικές εφαρμογές συνεχίζουν να απαιτούν υλικά ικανά να αντέχουν σε ακραία περιβάλλοντα, οι φλάντζες λαιμού από ινωμένο τιτάνιο θα διαδραματίσουν ολοένα και πιο κρίσιμο ρόλο στην εξασφάλιση της ακεραιότητας του συστήματος και της λειτουργικής απόδοσης.

Κατηγορία 7 Κατηγορία 9 Τιτανίου Φλάντζες λαιμού συγκόλλησης ASME B16.5 Κατηγορία 150 Τιτανίου Φλάντζες ανυψωμένη όψη Τιτανίου για βιομηχανικά συστήματα

Τυποποιημένη προδιαγραφή φλάντζων τιτανίου

Επικεφαλίδες από τιτάνιο ASTM B381

Πλακέτες και φλάντζες

Πιστοποιητικά δοκιμής για φλάντζες σωλήνων από τιτάνιο:

Πιστοποιητικό δοκιμής του κατασκευαστή σύμφωνα με το πρότυπο EN 10204/3.1B:

• Το πιστοποιητικό αυτό δηλώνει ότι οι φλάντζες σωλήνων από τιτάνιο έχουν υποβληθεί σε δοκιμή και επαλήθευση σύμφωνα με το πρότυπο EN 10204/3.1B.Πιστοποίηση 1Β σημαίνει ότι το υλικό έχει υποβληθεί σε δοκιμή από τον κατασκευαστή και τα αποτελέσματα των δοκιμών βασίζονται στην ίδια επιθεώρηση και δοκιμή του κατασκευαστή., η οποία παρέχεται στον αγοραστή.

Πιστοποιητικό πρώτων υλών:

• Το παρόν έγγραφο επιβεβαιώνει ότι οι πρώτες ύλες που χρησιμοποιούνται για την κατασκευή των φλάντζων σωλήνων από τιτάνιο πληρούν τις απαραίτητες χημικές και μηχανικές ιδιότητες σύμφωνα με τα ισχύοντα πρότυπα,διασφάλιση της ιχνηλασιμότητας του υλικού.

100% έκθεση ακτινογραφίας:

• Η έκθεση αυτή επιβεβαιώνει ότι οι φλάντζες σωλήνων τιτανίου έχουν υποβληθεί σε ακτινογραφία 100% (εξέταση ακτινογραφίας) για την ανίχνευση τυχόν εσωτερικών ελαττωμάτων, όπως ρωγμές, κενά ή εντάξεις.Διασφαλίζει τη δομική ακεραιότητα και την ποιότητα της φλάντζας.

Έκθεση επιθεώρησης τρίτου μέρους:

• Η έκθεση αυτή εκδίδεται από ανεξάρτητο τρίτο φορέα ελέγχου και επαληθεύει ότι οι φλάντζες έχουν υποβληθεί σε δοκιμές και πληρούν τις απαιτούμενες προδιαγραφές και πρότυπα.Οι επιθεωρήσεις τρίτων προσθέτουν ένα επιπλέον επίπεδο αξιοπιστίας και εμπιστοσύνης για τον αγοραστή.

EN 10204 3.1 Πιστοποιητικό:

• Το πιστοποιητικό EN 10204 3.1 παρέχει επαλήθευση ότι το προϊόν πληροί τις τεχνικές προδιαγραφές και τις απαιτούμενες μηχανικές ιδιότητες.Εξασφαλίζει ότι τα προϊόντα συμμορφώνονται με τα σχετικά ευρωπαϊκά πρότυπα και κανονισμούς.

Πρόσθετη απαίτηση: NACE MR 01075:

• Η NACE MR 01075 είναι ένα πρότυπο που δημοσιεύεται από την Εθνική Ένωση Μηχανικών Κορώσεως, το οποίο καθορίζει τις απαιτήσεις για τα υλικά που χρησιμοποιούνται σε οξέα περιβάλλοντα λειτουργίας.το παρόν πιστοποιητικό διασφαλίζει ότι οι φλάντζες σωλήνων τιτανίου είναι κατάλληλες για χρήση σε περιβάλλοντα με θειικό υδρογόνο (H2S), όπου η αντοχή στη διάβρωση είναι κρίσιμη.

Πιστοποιητικό περιεκτικότητας σε φερρίτη (εάν ζητηθεί):

• Σε ορισμένες εφαρμογές μπορεί να απαιτείται ειδική περιεκτικότητα σε φερρίτη για να εξασφαλιστεί η καταλληλότητα του υλικού για ορισμένες διαδικασίες ή περιβάλλοντα συγκόλλησης.Το πιστοποιητικό αυτό διασφαλίζει ότι η περιεκτικότητα σε φερρίτη πληροί τα απαιτούμενα πρότυπα..

Οι εφαρμογές των φλάντζων από τιτάνιο περιλαμβάνουν:

Αεροδιαστημική: Οι φλάντζες τιτανίου χρησιμοποιούνται ευρέως στην αεροδιαστημική βιομηχανία, ιδιαίτερα σε κινητήρες, αεροσκάφη και άλλα κρίσιμα συστήματα λόγω του ελαφρού βάρους, της αντοχής και της αντοχής στη διάβρωση.
Χημική επεξεργασία: Στα χημικά εργοστάσια, οι φλάντζες από τιτάνιο χρησιμοποιούνται για τη σύνδεση αντιδραστήρων, ανταλλακτών θερμότητας και συστημάτων αγωγών,καθώς μπορούν να αντέξουν υψηλές θερμοκρασίες και επιθετικά διαβρωτικά περιβάλλοντα.
Παραγωγή ηλεκτρικής ενέργειας: Οι φλάντζες από τιτάνιο χρησιμοποιούνται σε πυρηνικούς αντιδραστήρες, θερμικούς σταθμούς ηλεκτρικής ενέργειας, αεριοστροβίλους και άλλους εξοπλισμούς λόγω της εξαιρετικής αντοχής και αντοχής τους σε υψηλές θερμοκρασίες.
Πετρέλαιο και φυσικό αέριο: Στις υπεράκτιες γεωτρήσεις, στα διυλιστήρια και στα συστήματα αγωγών, οι φλάντζες από τιτάνιο είναι ιδανικές λόγω της αντοχής τους στη διάβρωση από το αλμυρό νερό και στην αντοχή σε υψηλές θερμοκρασίες.
Ιατρικές εφαρμογές: Οι φλάντζες τιτανίου χρησιμοποιούνται σε βιοϊατρικούς τομείς, όπως εμφυτεύματα, προσθετικά και χειρουργικές συσκευές, λόγω της βιοσυμβατότητας και της αντοχής τους στη διάβρωση του υγρού του σώματος.


Τα κοινά πρότυπα και προδιαγραφές για τις φλάντζες από τιτάνιο περιλαμβάνουν:

• Πρότυπα: ASTM B381, ASME SB381
• Μεγέθη: 1/2 ′′ έως 18 ′′
• Δείκτες πίεσης: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Τύποι επιφάνειας φλέβας: επίπεδης επιφάνειας (FF), ανυψωμένη επιφάνειας (RF), αλυσίδα τύπου αλυσίδας (RTJ)
• Αξιολογίες υλικών:
  • Τιτάνιο κλάσης 1 (CP Ti)
  • Κατηγορία 2 Τιτάνιο (CP Ti)
  • Κατηγορία 4 Τιτάνιο (Ti-0,25Pd)
  • Κατηγορία 5 Τιτάνιο (Ti-6Al-4V)
  • Κατηγορία 7 Τιτάνιο (Ti-0,15Pd)

Τα υλικά αυτά παρέχουν μια σειρά επιλογών με βάση την αντοχή, την αντοχή στη διάβρωση και την αντοχή στη θερμότητα, καλύπτοντας τις διαφορετικές ανάγκες διαφόρων βιομηχανιών.λόγω της εξαιρετικής τους απόδοσης σε ακραίες συνθήκεςΟι φλέβες τιτανίου ανταποκρίνονται στις πιο απαιτητικές απαιτήσεις απόδοσης, είτε σε συστήματα υψηλής πίεσης, είτε σε ιατρικά εμφυτεύματα, είτε σε υπεράκτιες γεωτρήσεις πετρελαίου.
