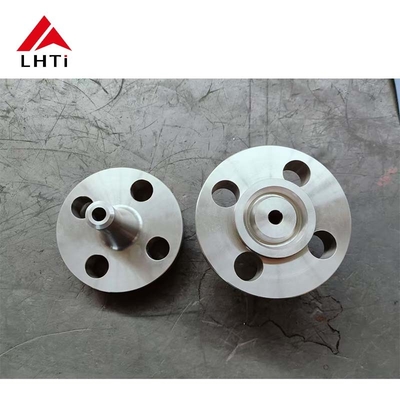

Τάξη 300 Μακρό λαιμό συγκόλλησης Φλάντζης ανυψωμένη όψη Σύγκριση τιτανίου κλάσης 2 κλάσης 5 κλάσης 7 άνθρακα και ανοξείδωτου χάλυβα

Διάταξη 300 Μακρό λαιμό συγκόλλησης φλάντζης ανυψωμένη όψη: Σύγκριση τιτανίου κλάσης 2, κλάσης 5, κλάσης 7, χάλυβα άνθρακα και ανοξείδωτου χάλυβα

Εισαγωγή:

Εισαγωγή

Το Class 300 Long Weld Neck Flange Raised Face χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα αγωγών για την ασφαλή σύνδεση των σωλήνων και την αντιμετώπιση διαφόρων συνθηκών λειτουργίας.,Κάθε υλικό προσφέρει ξεχωριστά πλεονεκτήματα όσον αφορά την αντοχή, την αντοχή στη διάβρωση,και καταλληλότητα για ειδικές εφαρμογέςΗ κατανόηση αυτών των διαφορών είναι απαραίτητη κατά την επιλογή του κατάλληλου υλικού φλάντζης για μια συγκεκριμένη εφαρμογή.

Το παρόν άρθρο διερευνά τις ιδιότητες και τα πλεονεκτήματα αυτών των υλικών και παρέχει έναν πίνακα σύγκρισης για να αναδείξει τις βασικές διαφορές μεταξύ των κλάσεων τιτανίου 2, 5, 7, χάλυβα άνθρακακαι από ανοξείδωτο χάλυβα.

Χαρακτηριστικά υλικού και σύγκριση

Τιτανίου κλάσης 2

• Σύνθεση: Εμπορικά καθαρό τιτάνιο (99% Ti).
• Αντοχή στη διάβρωση: Εξαιρετική αντοχή σε ένα ευρύ φάσμα χημικών ουσιών, συμπεριλαμβανομένων των χλωριδίων και του θαλάσσιου νερού.
• Δυνατότητα: Μέτρια αντοχή, κατάλληλη για γενικές εφαρμογές.
• Εφαρμογές: Ναυτιλιακή, χημική και ιατρική βιομηχανία.
• Πλεονεκτήματα: Εξαιρετική αντοχή στη διάβρωση, εξαιρετική συγκόλληση και βιοσυμβατότητα.

Κατηγορία 5 τιτανίου (Ti-6Al-4V)

• Σύνθεση: 90% Τιτάνιο, 6% Αλουμίνιο, 4% Βανάνδιο.
• Αντίσταση στη διάβρωση: Εξαιρετική, με υψηλότερη αντίσταση στην οξείδωση σε υψηλές θερμοκρασίες σε σύγκριση με την κατηγορία 2.
• Δυνατότητα: Υψηλή αντοχή στη τράβηξη και στην κόπωση.
• Εφαρμογές: Αεροδιαστημικές, στρατιωτικές, χημικές επεξεργασίες και εφαρμογές υψηλών επιδόσεων.
• Πλεονεκτήματα: Υψηλή αναλογία αντοχής προς βάρος, εξαιρετική απόδοση σε περιβάλλοντα υψηλής πίεσης και υψηλή αντοχή στη θερμότητα και τη διάβρωση.

Κατηγορία 7 τιτανίου

• Σύνθεση: 90% Τιτάνιο, 6% Αλουμίνιο, 2% Παλλάδιο.
• Αντοχή στη διάβρωση: Εξαιρετική αντοχή σε οξέα και χλωρίδια, με επιπλέον αντοχή στην οξείδωση.
• Δυνατότητα: Παρόμοια με την κατηγορία 2 αλλά ενισχυμένη με μεγαλύτερη αντοχή στη διάβρωση.
• Εφαρμογές: Χημική επεξεργασία, ειδικά σε πολύ επιθετικά περιβάλλοντα.
• Πλεονεκτήματα: Βελτιωμένη αντοχή στη διάβρωση σε όξινα και οξειδωτικά περιβάλλοντα, συγκολλησιμότητα και μεγαλύτερη αξιοπιστία σε σκληρές συνθήκες.

Χάλυβα άνθρακα

• Σύνθεση: Κυρίως σίδηρος με περιεκτικότητα σε άνθρακα μεταξύ 0,02% και 2,1%.
• Αντίσταση στη διάβρωση: Κακή, ευαίσθητη στη σκουριά και τη διάβρωση, ειδικά σε όξινα ή υγρά περιβάλλοντα.
• Δύναμη αντοχής: Καλή αντοχή σε εφελκυσμό, αλλά χαμηλότερη από τα κράματα ανοξείδωτου χάλυβα και τιτανίου.
• Εφαρμογές: Γενικές βιομηχανικές εφαρμογές, αγωγούς και κατασκευές.
• Πλεονεκτήματα: Κόστος, υψηλή διαθεσιμότητα και αντοχή για λιγότερο επιθετικά περιβάλλοντα.

Ατσάλι ατσάλι

• Σύνθεση: Κυρίως σίδηρος με 10-20% χρώμιο και άλλα στοιχεία κράματος όπως νικέλιο, μολυβδένιο.
• Αντίσταση στη διάβρωση: Εξαιρετική, ιδιαίτερα κατά της διάβρωσης από τα περισσότερα χημικά, οξειδωτικά οξέα και χλωρίδια.
• Δυνατότητα: Υψηλή αντοχή, καλύτερη από το χάλυβα άνθρακα και συγκρίσιμη με τα κράματα τιτανίου.
• Εφαρμογές: Χημικές βιομηχανίες, επεξεργασία τροφίμων, θαλάσσιες και ιατρικές εφαρμογές.
• Πλεονεκτήματα: Εξαιρετική αντοχή, καλή αντοχή στη διάβρωση και αντοχή, ιδιαίτερα σε μη ακραίες συνθήκες.

Πίνακας σύγκρισης:

Επιλογή του κατάλληλου υλικού φλέβας:

Κατά την επιλογή της επιφάνειας άνω της επιφάνειας της φλάντζας με μακρύ λαιμό συγκόλλησης κλάσης 300, η επιλογή του υλικού εξαρτάται σε μεγάλο βαθμό από τις συνθήκες λειτουργίας και την ειδική εφαρμογή:

Κατηγορίες τιτανίου (2, 5, 7):

• Η βαθμίδα 2 είναι ιδανική για εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η θαλάσσια και η χημική επεξεργασία.
• Η βαθμίδα 5 είναι ιδανική για εφαρμογές υψηλών επιδόσεων όπως αεροδιαστημικές και στρατιωτικές, όπου η υψηλή αντοχή και οι ελαφρές ιδιότητες είναι κρίσιμες.
• Η βαθμίδα 7 είναι η καλύτερη για χημική επεξεργασία όπου απαιτείται αυξημένη αντοχή στη διάβρωση, ιδιαίτερα σε όξινα περιβάλλοντα.

Χάλυβα άνθρακα:

• Είναι ιδανικό για γενικές βιομηχανικές εφαρμογές που δεν περιλαμβάνουν ακραία διαβρωτικά περιβάλλοντα.Το χάλυβα άνθρακα είναι μια οικονομικά αποδοτική επιλογή, αλλά έχει περιορισμένη αντοχή στη διάβρωση σε σύγκριση με το τιτάνιο ή το ανοξείδωτο χάλυβα.

Ατσάλι ατσάλινο:

• Ιδανικά για εφαρμογές που απαιτούν τόσο υψηλή αντοχή όσο και αντοχή στη διάβρωση σε μετριοπαθή περιβάλλοντα.και άλλες βιομηχανίες όπου η υγιεινή και η αντοχή είναι σημαντικές.

Διάμετρος φλάντζας με μακρύ λαιμό συγκόλλησης κλάσης 300:

Συστήματα κατασκευής:

Επιλογή υλικού: Το πρώτο βήμα στην κατασκευή φλάντζων τιτανίου περιλαμβάνει την επιλογή υψηλής ποιότητας κράμάτων τιτανίου, είτε της κλάσης 2 είτε της κλάσης 5, με βάση τις ειδικές απαιτήσεις της εφαρμογής.Η κατηγορία 2 επιλέγεται για την εξαιρετική αντοχή της στη διάβρωση και τη συγκόλληση, ενώ η βαθμίδα 5 επιλέγεται για υψηλότερες απαιτήσεις αντοχής.

Σχηματισμός και επεξεργασία: Τα σφαιρίδια τιτανίου θερμαίνονται σε υψηλή θερμοκρασία και στη συνέχεια σχηματίζονται σε σχήματα φλάντζας χρησιμοποιώντας τεχνικές όπως το σφυρηλάτημα ή το χύτεμα.η φλάντσα υποβάλλεται σε επεξεργασία ακριβείας για την επίτευξη των σωστών διαστάσεωνΣυμπεριλαμβανομένων των ανυψωμένων τρυπών και των τρυπών για το μπουλόνι.

Θερμική επεξεργασία: Τόσο τα κράματα τιτανίου κλάσης 2 όσο και τα κράματα τιτανίου κλάσης 5 μπορούν να υποβληθούν σε θερμικές επεξεργασίες για τη βελτίωση των μηχανικών τους ιδιοτήτων.Αυτό συνήθως περιλαμβάνει θεραπεία με διάλυμα και στη συνέχεια γήρανση για την αύξηση της αντοχής..

Τελεία επιφάνειας: Οι επιφάνειες των φλάντζων, ειδικά το ανυψωμένο πρόσωπο, γυαλίζονται σε λεία επιφάνεια για να βελτιώσουν την επιφάνεια σφράγισης όταν συνδυάζονται με συμπίεση.Αυτό το βήμα είναι κρίσιμο για τη διασφάλιση της στεγανής απόδοσης και την τήρηση των απαιτούμενων προτύπων τελικής επιφάνειας.

Επιθεώρηση και δοκιμές: Κάθε φλάντζο υποβάλλεται σε αυστηρό έλεγχο ποιότητας, συμπεριλαμβανομένων οπτικών επιθεωρήσεων, ελέγχων διαστάσεων,και μη καταστροφικές δοκιμές, όπως υπερήχων ή ακτινογραφίας, για να διασφαλιστεί ότι δεν υπάρχουν εσωτερικά ελαττώματαΗ δοκιμή πίεσης μπορεί επίσης να διενεργείται για να επαληθευθεί η ικανότητα της φλάντζας να αντέχει την καθορισμένη ονομαστική πίεση.
