Σύνοψη:

Τα κράματα τιτανίου, ιδίως τα Gr5 και Gr7, χρησιμοποιούνται όλο και περισσότερο για την κατασκευή φλάντζων σε βιομηχανικές εφαρμογές λόγω της εξαιρετικής αντοχής τους στη διάβρωση, της υψηλής αναλογίας αντοχής προς βάρος,Το ASME B16.5 είναι ένα ευρέως αναγνωρισμένο πρότυπο που διέπει το σχεδιασμό, τις διαστάσεις, τις προδιαγραφές υλικών,και ονομαστικές πιέσεις για φλάντζες που χρησιμοποιούνται σε βιομηχανικά συστήματα σωλήνωνΤο παρόν έγγραφο επικεντρώνεται στον σχεδιασμό και την εφαρμογή φλάντζων από τιτάνιο Gr5 και Gr7 σύμφωνα με το πρότυπο ASME B16.5, με ιδιαίτερη έμφαση στην κατηγορία 150, Flat Flange, Slip-On Flange,Ανυψωμένο πρόσωπο (SORF)Η εργασία εξετάζει τις ιδιότητες του υλικού, τα πλεονεκτήματα και τις διαδικασίες κατασκευής αυτών των φλάντζων από τιτάνιο,τονίζει τις βιομηχανικές εφαρμογές τους σε τομείς όπως η χημική επεξεργασία, αεροδιαστημικής, ναυτιλιακής μηχανικής και παραγωγής ενέργειας.

1Εισαγωγή

Οι φλέβες είναι κρίσιμα στοιχεία στα βιομηχανικά συστήματα σωληνώσεων, που λειτουργούν ως η διεπαφή μεταξύ σωλήνων, βαλβίδων και άλλων εξοπλισμούς.Το πρότυπο 5 παρέχει τις προδιαγραφές για τις φλάντζες που χρησιμοποιούνται σε συστήματα σωλήνωνΜεταξύ των διαφόρων υλικών που χρησιμοποιούνται για την κατασκευή φλάντζας, τα κράματα τιτανίου έχουν κερδίσει σημαντική προσοχή λόγω της υψηλής αντοχής, του χαμηλού βάρους, της υψηλής αντοχής και της υψηλής ποιότητας.και εξαιρετική αντοχή στη διάβρωσηΤα κράματα τιτανίου Gr5 (Ti-6Al-4V) και Gr7 (Ti-0.15Pd) είναι ιδιαίτερα κατάλληλα για την κατασκευή φλάντζων σε εφαρμογές που απαιτούν τόσο δομική ακεραιότητα όσο και αντοχή σε σκληρά περιβάλλοντα.

Το παρόν έγγραφο έχει ως στόχο να διερευνήσει τον σχεδιασμό, τις διαδικασίες κατασκευής και τις εφαρμογές των φλάντζων τιτανίου ASME B16.5 Gr5 και Gr7, με ειδική έμφαση στην κατηγορία 150, στις επίπεδες φλάντζες, στις φλάντζες προσγείωσης,Ανυψωμένο πρόσωπο (SORF)Το έγγραφο θα εξετάσει επίσης τα πλεονεκτήματα της χρήσης κράματος τιτανίου έναντι άλλων υλικών σε βιομηχανικά περιβάλλοντα.

2Σύνοψη του προτύπου ASME B16.5:

Το πρότυπο ASME B16.5 καθορίζει τις απαιτήσεις για τις φλάντζες, συμπεριλαμβανομένων των διαστάσεων, των υλικών και των βαθμών πίεσης.Είναι απαραίτητο για τη διασφάλιση της ομοιομορφίας και της ακεραιότητας των συνδέσεων φλάντζας σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.Μερικές από τις βασικές πτυχές που καλύπτονται από το πρότυπο ASME B16.5 περιλαμβάνουν:

• Τύποι φλάντζων: Το πρότυπο καλύπτει μια ποικιλία τύπων φλάντζων, συμπεριλαμβανομένων των Weld Neck, Blind, Slip-On και Flat Flanges.
• Δυνάμεις πίεσης: Το πρότυπο ταξινομεί τις φλάντζες με βάση τις τιμές πίεσης τους, που κυμαίνονται από την τάξη 150 έως την τάξη 2500.
• Προδιαγραφές υλικού: Το υλικό της φλάντζας είναι κρίσιμο για τον καθορισμό της απόδοσής της υπό διαφορετικές συνθήκες λειτουργίας.Τα κράματα τιτανίου όπως τα Gr5 και Gr7 περιλαμβάνονται στο πρότυπο λόγω των ανώτερων ιδιοτήτων τους..

3Ιδιότητες υλικών των κράματος τιτανίου των βαθμίδων 5 και 7:

3.1 Σύνθεση τιτανίου Gr5 (Ti-6Al-4V)
Το κράμα τιτανίου Gr5, επίσης γνωστό ως Ti-6Al-4V, είναι το πιο κοινά χρησιμοποιούμενο κράμα τιτανίου και αποτελείται από 90% τιτανίου, 6% αλουμινίου και 4% βανδίου.χαμηλό βάροςΟι ιδιότητες του κράματος τιτανίου Gr5 περιλαμβάνουν:

• Δυνατότητα τράβηξης: 900-1,100 MPa
• Δυνατότητα αντίστασης: 850-1000 MPa
• Αντοχή στη διάβρωση: Εξαιρετική αντοχή στο αλμυρό νερό, τα οξέα και τα χλωρίδια, καθιστώντας το ιδανικό για θαλάσσιες και χημικές εφαρμογές επεξεργασίας.
• Εφαρμογές: Αεροδιαστημική βιομηχανία, ιατρικά εμφυτεύματα και βιομηχανικά συστήματα σωλήνων που απαιτούν υψηλή αντοχή και ελαφριά υλικά.

3.2 Σύνθεση τιτανίου Gr7 (Ti-0,15Pd)
Το κράμα τιτανίου Gr7, επίσης γνωστό ως Ti-0.15Pd, είναι μια παραλλαγή του εμπορικά καθαρού τιτανίου με μικρή προσθήκη παλλαδίου (0,15%).ειδικά σε επιθετικά περιβάλλοντα όπως οξέα υψηλής καθαρότητας και θαλάσσιο νερόΟι ιδιότητες του κράματος τιτανίου Gr7 περιλαμβάνουν:

• Δυνατότητα τέντωσης: 550-700 MPa
• Δυνατότητα απόδοσης: 450-650 MPa
• Αντοχή στη διάβρωση: Εξαιρετική αντοχή σε ένα ευρύ φάσμα διαβρωτικών περιβάλλοντων, ιδιαίτερα στις χημικές και θαλάσσιες βιομηχανίες.
• Εφαρμογές: Χημική επεξεργασία, ναυτική μηχανική και άλλες εφαρμογές όπου απαιτείται ανώτερη αντοχή στη διάβρωση.

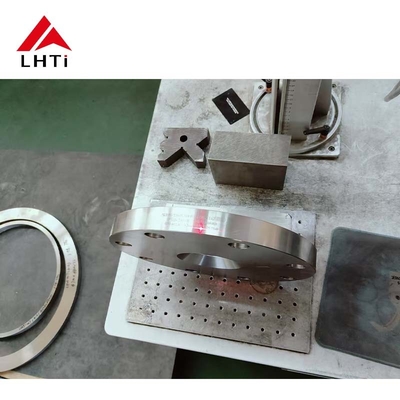

4Ο σχεδιασμός των φλάντζων από τιτάνιο ASME B16.5:

Ο σχεδιασμός των φλάντζων από τιτάνιο ακολουθεί το πρότυπο ASME B16.5, με ειδικές εκτιμήσεις στις ιδιότητες του υλικού και στην προβλεπόμενη εφαρμογή.Οι φλάντζες από τιτάνιο είναι σχεδιασμένες για να χειρίζονται ειδικές τιμές πίεσης, με την τάξη 150 να είναι μία από τις πιο κοινές κατηγορίες που χρησιμοποιούνται για συστήματα μεσαίας πίεσης.

4.1 Φλάνγκες κλάσης 150
Οι φλέβες τιτανίου κλάσης 150 είναι κατάλληλες για εφαρμογές μεσαίας πίεσης όπου η πίεση λειτουργίας δεν υπερβαίνει τα 150 κιλά ανά τετραγωνική ίντσα (psi) σε θερμοκρασία περιβάλλοντος.Χρησιμοποιούνται συνήθως σε συστήματα σωληνώσεων σε βιομηχανίες όπως η επεξεργασία χημικών, παραγωγή ενέργειας και επεξεργασία νερού.

4.2 Τύποι φλάντζων

• Επίπεδα φλάντζες: Οι επίπεδες φλάντζες έχουν επίπεδο πρόσωπο χωρίς ανυψωμένη περιοχή.
• Φλάντζες Slip-On: Αυτές οι φλάντζες έχουν σχεδιαστεί για να γλιστρήσουν πάνω από τον σωλήνα και συγκολλούνται στη θέση τους.
• Σημείο SORF (Raised Face): Οι φλάντζες με το ύψος της επιφάνειας έχουν μια μικρή επιφάνεια γύρω από το διάτρητο της φλάντζας για να δημιουργήσουν μια πιο σφιχτή σφραγίδα όταν συνδέονται με τη φλάντζα ζευγαρώματος.Οι φλέβες SORF χρησιμοποιούνται ευρέως σε συστήματα υψηλής πίεσης και είναι γνωστές για την παροχή πιο αξιόπιστης σφραγίδας.
• Slip-On Flat Face (SOFF): Αυτές οι φλάντζες συνδυάζουν τα χαρακτηριστικά των σχεδίων με ολισθηρό και επίπεδο πρόσωπο.Χρησιμοποιούνται συχνά σε συστήματα όπου οι φλάντζες εκτίθενται σε χαμηλή πίεση και απαιτούν εύκολη συναρμολόγηση και αποσυναρμολόγηση.

5- Κατασκευή φτερών από τιτάνιο:

Η κατασκευή φλάντζων από τιτάνιο περιλαμβάνει αρκετές βασικές διαδικασίες για να διασφαλιστεί ότι το τελικό προϊόν πληροί τις προδιαγραφές διαστάσεων και υλικών του προτύπου ASME B16.5.

5.1 Επιλογή υλικού
Η επιλογή της κατάλληλης ποιότητας κράματος τιτανίου (Gr5 ή Gr7) είναι ζωτικής σημασίας για τις επιδόσεις της φλάντζας.θερμοκρασία, και δυνατότητα διάβρωσης.

5.2 Επεξεργασία και σχηματισμός
Οι φλάντζες από τιτάνιο παράγονται μέσω διαδικασιών όπως σφυρηλάτηση, μηχανική επεξεργασία και συγκόλληση.ενώ η μηχανική επεξεργασία χρησιμοποιείται για την επίτευξη των απαιτούμενων διαστάσεων και των επιφανειακών τελειών.

5.3 Έλξη
Κατά την συγκόλληση φλάντζων τιτανίου, πρέπει να λαμβάνεται ιδιαίτερη προσοχή για την αποφυγή μόλυνσης, καθώς το τιτάνιο είναι ιδιαίτερα αντιδραστικό με το οξυγόνο.,χρησιμοποιούνται συνήθως για φλάντζες από τιτάνιο.

5.4 Επεξεργασία επιφάνειας
Οι φλάντζες τιτανίου μπορούν να υποβληθούν σε επεξεργασίες επιφάνειας, όπως ανωδίαση ή παθητικοποίηση, για να ενισχύσουν την αντοχή τους στη διάβρωση και να βελτιώσουν τη συνολική απόδοσή τους σε σκληρά περιβάλλοντα.

6- Εφαρμογές των φλάντζων από τιτάνιο στη βιομηχανία:

Οι φλάντζες από τιτάνιο, ειδικά Gr5 και Gr7, χρησιμοποιούνται σε διάφορες βιομηχανικές εφαρμογές λόγω των εξαιρετικών ιδιοτήτων τους.

• Χημική επεξεργασία: Η αντοχή του σε διάβρωση το καθιστά ιδανικό για τη διαχείριση επιθετικών χημικών ουσιών σε διαδικασίες όπως απόσταξη, διήθηση και ανάμειξη.
• Θαλάσσια Μηχανική: Η ικανότητα του τιτανίου να αντιστέκεται στη διάβρωση στο θαλάσσιο νερό το καθιστά ιδανικό υλικό για φλάντζες που χρησιμοποιούνται σε συστήματα θαλάσσιων σωλήνων.
• Αεροδιαστημικό: Το Gr5 τιτάνιο χρησιμοποιείται συνήθως σε αεροδιαστημικές εφαρμογές λόγω της αντοχής, του ελαφρού βάρους και της αντοχής του σε ακραίες συνθήκες.
• Παραγωγή ενέργειας: Οι φλάντζες από τιτάνιο χρησιμοποιούνται σε ανεμογεννήτριες ατμού και αερίου, καθώς και σε ανταλλακτές θερμότητας, όπου η υψηλή αντοχή και αντοχή στη θερμότητα και τη διάβρωση είναι κρίσιμες.

7Συμπέρασμα:

Οι φλάντζες τιτανίου ASME B16.5 Gr5 και Gr7 αποτελούν βασικά συστατικά σε πολλά βιομηχανικά συστήματα σωλήνων.και εξαιρετική αντοχή στη διάβρωσηΗ προσεκτική επιλογή του τύπου φλάντζας, του υλικού, της ποιότητας και της ποιότητας των υλών που χρησιμοποιούνται για την κατασκευή των φλάντζων είναι ιδανική για εφαρμογές σε σκληρά περιβάλλοντα όπως η χημική επεξεργασία, η ναυτιλιακή μηχανική και η αεροδιαστημική βιομηχανία.και σχεδιασμός σύμφωνα με την ASME B16Το πρότυπο.5 εξασφαλίζει την αξιοπιστία και την απόδοση αυτών των φλάντζων σε βιομηχανικές εφαρμογές.Τα κράματα τιτανίου όπως Gr5 και Gr7 θα διαδραματίσουν όλο και πιο σημαντικό ρόλο στην κατασκευή φλάντζων.
