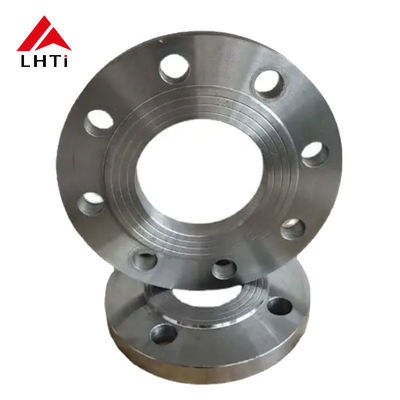

Πλακέτα φλάντζης από τιτάνιο επίπεδα DIN Standard Gr1 Gr2 Gr5 PLRF φλάντζης σωλήνα φλάντζης για συστήματα σωλήνων

Πλακέτα φλάντζης από τιτάνιο επίπεδα DIN Standard Gr1 Gr2 Gr5 PLRF φλάντζης σωλήνα φλάντζης για συστήματα σωλήνων

1. Φλάντζες από τιτάνιο και επίπεδες DIN πρότυπο:

Πρότυπα DIN: Οι φλάντζες συμμορφώνονται με τα πρότυπα του Γερμανικού Ινστιτούτου Τυποποίησης (DIN), τα οποία περιγράφουν συγκεκριμένες διαστάσεις, υλικά,και διαδικασίες δοκιμών για τη διασφάλιση της συνέπειας και της αξιοπιστίαςΤα πιο κοινά πρότυπα DIN για φλάντζες περιλαμβάνουν DIN 2573, DIN 2576, DIN 2631, μεταξύ άλλων.

Επίπεδη φλάντζη: Μια επίπεδη φλάντζη έχει συνήθως επίπεδο πρόσωπο ή επιφάνεια για το σχοινί στη φλάντζη ζευγαρώματος, δημιουργώντας μια ισχυρή και σφιχτή σύνδεση.

2Προδιαγραφές κλάσης:

Τάξη 1 (Gr1):

• Υλικό: Εμπορικά καθαρό τιτάνιο (99,5% καθαρότητα), με εξαιρετική αντοχή στη διάβρωση και καλή ευελιξία.Είναι κατάλληλο για εφαρμογές με χαμηλή έως μέτρια πίεση και όπου η αντοχή στη διάβρωση είναι προτεραιότητα.
• Εφαρμογές: Συχνά χρησιμοποιείται σε πολύ διαβρωτικά περιβάλλοντα όπως η χημική επεξεργασία, τα θαλάσσια περιβάλλοντα και ορισμένες ιατρικές εφαρμογές.

Τάξη 2 (Gr2):

• Υλικό: Επίσης εμπορικά καθαρό κράμα τιτανίου (99,2% καθαρότητα), προσφέροντας μια καλή ισορροπία αντοχής, ευελιξίας και αντοχής στη διάβρωση.
• Εφαρμογές: Χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των αεροδιαστημικών, ναυτικών και χημικών βιομηχανιών, όπου απαιτείται μέτρια αντοχή και υψηλή αντοχή στη διάβρωση.

Τάξη 5 (Gr5):

• Υλικό: κράμα Ti-6Al-4V, το οποίο περιέχει 6% αλουμίνιο και 4% βανάδιο.
• Εφαρμογές: Οι φλέβες τιτανίου Gr5 χρησιμοποιούνται σε περιβάλλοντα υψηλής πίεσης, όπως αεροδιαστημικά, ιατρικά εμφυτεύματα και βιομηχανικά συστήματα σωλήνων.Η υψηλή σχέση αντοχής προς βάρος το καθιστά ιδανικό για αυτές τις εφαρμογές.

Φλάντζη PLRF:

• PLRF (Plate Raised Face): Αναφέρεται σε έναν τύπο φλάντζης όπου η επιφάνεια σφράγισης ανυψώνεται πάνω από τον κύκλο του μπουλτού για να δημιουργηθεί μια πιο σφιχτή σφραγίδα.αποφυγή διαρροών με τη συγκέντρωση της πίεσης σφράγισης στο σημείο όπου η φλάντσα ταιριάζει με τη σφραγίδα.

Χρήση σε συστήματα αγωγών:

• Ο ρόλος του συστήματος σωλήνων: Αυτές οι φλάντζες πλακέτας τιτανίου (Gr1, Gr2, Gr5) χρησιμοποιούνται συνήθως για τη σύνδεση τμημάτων σωλήνων μεταξύ τους.ή άλλο συστατικόΗ φλέβα και η φέτα λειτουργούν από κοινού για να εξασφαλίσουν μια στεγανοποίηση που δεν διαρρέει.
• Αντοχή στη διάβρωση: Το τιτάνιο είναι εξαιρετικά ανθεκτικό στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα, όπως χημικά ή θαλάσσια συστήματα, καθιστώντας αυτές τις φλάντζες ιδανικές για τέτοιες εφαρμογές.
• Αναλογία αντοχής προς βάρος: Η ελαφριά φύση του τιτανίου το καθιστά πλεονεκτικό σε συστήματα όπου η μείωση του βάρους είναι σημαντική, όπως στην αεροδιαστημική βιομηχανία ή σε μηχανήματα υψηλών επιδόσεων.

3. Προδιαγραφές των φλεγκών DIN:

Οι φλάντζες DIN είναι φλάντζες που συμμορφώνονται με τα πρότυπα του Γερμανικού Ινστιτούτου Τυποποίησης (Deutsches Institut für Normung, συντομογραφία DIN).και διαδικασίες δοκιμής των φλάντζωνΟι φλάντζες DIN χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η χημική, η ενέργεια, η ναυπηγική, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χημικών προϊόντων, η βιομηχανία χηκαι αεροδιαστημικού λόγω της υψηλής ποιότητας και ακριβούς σχεδίασης τους.

Οι φλάντζες DIN υπάρχουν σε διάφορους τύπους, ο καθένας κατάλληλος για διαφορετικές εφαρμογές.Αυτές οι φλάντζες έχουν ένα μακρύ λαιμό που κατανέμει την πίεση πιο αποτελεσματικάτο πρότυπο DIN 2576 ορίζει τυφλές φλάντζες, οι οποίες χρησιμοποιούνται για το κλείσιμο των τερμάτων σωλήνων ή βαλβίδων· το πρότυπο DIN 2631 προσδιορίζει τις φλάντζες επίπεδης όψης (FF),Συνήθως χρησιμοποιείται με συμπίεση για εφαρμογές χαμηλής πίεσης· το πρότυπο DIN 2632 ορίζει ανυψωμένες φλάντζες (RF), με ανυψωμένη περιοχή που συμβάλλει στη δημιουργία στενότερης σφραγίδας με τη συμπίεση· το πρότυπο DIN 2633 καλύπτει φλάντζες αλυσίδων (RTJ),Συνήθως χρησιμοποιείται σε συστήματα υψηλής πίεσης που απαιτούν σφραγίδα μετάλλου προς μέταλλο.

Οι βασικές προδιαγραφές των φλάντζων DIN περιλαμβάνουν: ονομαστική διάμετρος (DN), που αναφέρεται στο ονομαστικό μέγεθος της φλάντζης και συνήθως αντιστοιχεί στην εσωτερική διάμετρο του σωλήνα, για παράδειγμα,Το DN50 υποδηλώνει μια φλάντσα για σωλήνα με εσωτερική διάμετρο 50 mmΔοκιμαστική πίεση, η οποία αναφέρεται στη μέγιστη πίεση που μπορεί να αντέξει μια φλάντσα, καθοριζόμενη από το υλικό και το μέγεθος της φλάντσας, διάμετρος κύκλου βρόχου (BCD),η διάμετρος του κύκλου μέσα από το κέντρο των τρυπών βρόγχων- αριθμός τρυπών βρόγχων, ο οποίος κυμαίνεται συνήθως από 4 έως 12, ανάλογα με το μέγεθος της φλάντζας· μέγεθος τρυπών βρόγχων, η διάμετρος των τρυπών βρόγχων, η οποία πρέπει να αντιστοιχεί στις βρόγχες που χρησιμοποιούνται για την εγκατάσταση·πάχος φλάντζης, η οποία εξαρτάται από την ονομαστική πίεση και το μέγεθος· τύπος επιφάνειας, η οποία αναφέρεται στην επιφάνεια της φλάντζας που έρχεται σε επαφή με τη συμπίεση, διαθέσιμη σε επίπεδη επιφάνεια (FF), ανυψωμένη επιφάνεια (RF) ή δακτυλική σύνδεση (RTJ),ανάλογα με τον τύπο φλάντζης· και εξωτερική διάμετρος, η μέγιστη διάμετρος της φλάντζης.

Οι φλάντζες DIN κατασκευάζονται από διάφορα υλικά, συνήθως από χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, τιτάνιο και κράματα νικελίου.Η επιλογή του υλικού εξαρτάται από τις ειδικές απαιτήσεις της εφαρμογήςΓια παράδειγμα, το DIN 17100 εφαρμόζεται στις φλάντζες από χάλυβα άνθρακα, το DIN 17440 εφαρμόζεται στις φλάντζες από ανοξείδωτο χάλυβα και το DIN 50304 εφαρμόζεται στις φλάντζες από κράμα χάλυβα.

Οι φλάντζες DIN κατηγοριοποιούνται με βάση το PN (κατηγορία πίεσης), το οποίο υποδεικνύει τη μέγιστη πίεση που μπορεί να αντέξει μια φλάντζη.PN 10 (μέγιστη πίεση 10 bar), PN 16 (μέγιστη πίεση 16 bar), PN 25 (μέγιστη πίεση 25 bar), PN 40 (μέγιστη πίεση 40 bar), και υψηλότερες ονομασίες όπως PN 63 και PN 100, κατάλληλες για συστήματα υψηλής πίεσης.

Οι επιφάνειες φλάντζας υπάρχουν επίσης σε διαφορετικούς τύπους, όπως το επίπεδο πρόσωπο (FF), το ανυψωμένο πρόσωπο (RF) και η αλυσίδα τύπου δακτυλίου (RTJ), οι οποίες χρησιμοποιούνται σε συνδυασμό με συμπίεση για να εξασφαλιστεί η σφραγίδα.Η επιλογή του τύπου επιφάνειας φλάντζης είναι κρίσιμη ανάλογα με την εφαρμογή.

Επιπλέον, ο σχεδιασμός των φλάντζων DIN λαμβάνει επίσης υπόψη τις απαιτήσεις για την αντιστοίχιση των βρόγχων και των στεγασμάτων.Συνήθως κατασκευασμένα από χάλυβα υψηλής αντοχής ή από ανοξείδωτο χάλυβα για την εξασφάλιση της σφράγισης και της στερέωσης· χρησιμοποιούνται συμπίεσης για την εξασφάλιση της σφραγίδας από φλάντζη σε φλάντζη και τα κοινά υλικά συμπίεσης περιλαμβάνουν καουτσούκ, γραφίτη, PTFE (πολυτετραφθοροαιθυλένιο) και μεταλλικά υλικά,ανάλογα με τις συνθήκες εργασίας και τα χαρακτηριστικά του μέσου.

Τέλος, οι φλάντζες DIN συνήθως φέρουν σημαντικές πληροφορίες στις επιφάνειες τους, όπως το λογότυπο του κατασκευαστή, το είδος του υλικού, το βαθμό πίεσης, τις διαστάσεις, τη ονομαστική διάμετρο (DN),και DIN για την εξασφάλιση της ποιότητας και της ιχνηλασιμότηταςΕπιπλέον, οι φλάντζες DIN υποβάλλονται σε αυστηρές δοκιμές ποιότητας κατά τη διάρκεια της κατασκευής, συμπεριλαμβανομένων δοκιμών πίεσης, δοκιμών υλικών και επιθεωρήσεων διαστάσεων,για να διασφαλιστεί ότι πληρούν τις αναμενόμενες απαιτήσεις.

Με τη συμμόρφωση με τα πρότυπα DIN, οι κατασκευαστές μπορούν να εξασφαλίσουν τη σταθερή ποιότητα των φλάντζων σε όλο τον κόσμο,διασφάλιση ότι οι φλάντζες από διαφορετικούς κατασκευαστές ταιριάζουν απόλυτα μεταξύ τους και καλύπτουν τις ανάγκες διαφόρων βιομηχανικών σωληνωτικών συστημάτων.

4. Προδιαγραφές για την φλάντσα με πλάκα τιτανίου DIN2501 PN40

5Οφέλη από τις φλέβες λαιμού από τυτανίου:

Υψηλή αναλογία αντοχής προς βάρος: Το τιτάνιο είναι τόσο ελαφρύ όσο και ισχυρό, καθιστώντας το χρήσιμο για τη μείωση του συνολικού βάρους των συστημάτων σωλήνων, διατηρώντας παράλληλα την αντοχή.

Υψηλότερη αντοχή στη διάβρωση: Το τιτάνιο είναι ιδιαίτερα αποτελεσματικό σε επιθετικά και υψηλής θερμοκρασίας περιβάλλοντα, όπως αυτά που βρίσκονται σε χημικές, θαλάσσιες και αεροδιαστημικές εφαρμογές.

Ανθεκτικότητα και μακροζωία: Οι φλάντζες τιτανίου έχουν μακρά διάρκεια ζωής λόγω της ικανότητάς τους να αντιστέκονται στη διάβρωση, την κλίμακα και την φθορά, με αποτέλεσμα λιγότερο συχνή συντήρηση και αντικατάσταση.

Αντοχή σε υψηλές θερμοκρασίες: Το τιτάνιο μπορεί να λειτουργεί σε ευρύ φάσμα θερμοκρασιών, συμπεριλαμβανομένων των κρυογενών και των υψηλών θερμοκρασιών.που το καθιστά κατάλληλο για διάφορες βιομηχανικές εφαρμογές.

Χωρίς συγκόλληση και ισχυρές συγκόλλησεις: Ο σχεδιασμός του λαιμού συγκόλλησης εξασφαλίζει ότι η σύνδεση μεταξύ της φλάντζας και του σωλήνα είναι ισχυρή και παρέχει μια ομαλή μετάβαση για να αποφευχθεί η συγκέντρωση στρες.
