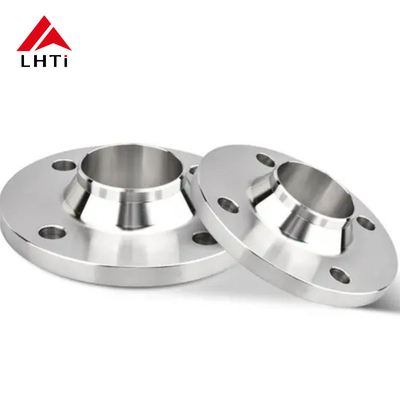

ASME B16.5 Τάξη 1 Τάξη 2 Τάξη 5 Υψωμένο πρόσωπο WNRF Φλάντζες λαιμού συγκόλλησης Τάξη 300 για συστήματα σωληνώσεων

ASME B16.5 Τάξη 1 Τάξη 2 Τάξη 5 Υψωμένο πρόσωπο WNRF Φλάντζες λαιμού συγκόλλησης Τάξη 300 για συστήματα σωληνώσεων

1. Εισαγωγή των φτερών ASME B16.5 WNRF:

Το ASME B16.5 είναι ένα πρότυπο που παρέχει τις απαιτήσεις για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες που χρησιμοποιούνται σε συστήματα σωλήνων, συνήθως σε βιομηχανίες όπως η χημική, η πετροχημική, η παραγωγή ενέργειας,και πετρέλαιο και φυσικό αέριοΟι ταξινόμηση της βαθμίδας 1, της βαθμίδας 2 και της βαθμίδας 5, μαζί με το σχεδιασμό της ανυψωμένης όψης (RF), είναι σχετικές με διάφορους τύπους φλεγκών λαιμού συγκόλλησης (WNRF),ειδικά για τα συστήματα σωληνώσεων της κλάσης 300Εδώ είναι μια επισκόπηση αυτών των συστατικών:

2Βασικοί όροι:

Φλάντζης λαιμού συγκόλλησης (WNRF): Φλάντζη με μακρύ, κωνικό λαιμό που συγκολλείται στον σωλήνα.

Σημαντική διαφορά μεταξύ των διαφόρων τύπων φλάντζης:

Τάξη 300: Αναφέρεται στην πίεση για το φλάντζο.

Τάξη 1, Τάξη 2 και Τάξη 5: Πρόκειται για τάξεις υλικών που ορίζονται από το πρότυπο ASME και προσδιορίζουν τα χαρακτηριστικά αντοχής, σκληρότητας και επιδόσεων του υλικού που χρησιμοποιείται για την κατασκευή των φλάντζων.Αυτά τα υλικά είναι συνήθως κράματα χάλυβα που έχουν σχεδιαστεί για να λειτουργούν καλά υπό υψηλή πίεση και υψηλή θερμοκρασία.

3Κατανομή βαθμών:

Τάξη 1:

• Γενικά αναφέρεται σε χάλυβα άνθρακα (A105) που χρησιμοποιείται σε φλάντζες.
• Είναι κατάλληλο για εφαρμογές με μέτρια θερμοκρασία και πίεση.
• Παρέχει καλή μηχανική ικανότητα και αντοχή, που χρησιμοποιείται συνήθως για τα τυποποιημένα συστήματα σωλήνων.

Τάξη 2:

• Αυτό συνδέεται συχνά με φλάντζες από χαμηλό κράμα χάλυβα (π.χ. A350 LF2).
• Χρησιμοποιείται σε περιβάλλοντα όπου απαιτείται υψηλότερη αντοχή σε σύγκριση με το βαθμό 1.
• Οι φλάντζες κλάσης 2 μπορούν να προσφέρουν καλύτερη αντοχή σε συνθήκες πρόσκρουσης και υψηλής πίεσης, οι οποίες συχνά εφαρμόζονται σε πιο απαιτητικά βιομηχανικά περιβάλλοντα.

Τάξη 5:

• Αυτή η ποιότητα υλικού χρησιμοποιείται συχνά για χάλυβα υψηλής αντοχής, όπως το A182 F5.
• Οι φλάντζες κλάσης 5 χρησιμοποιούνται σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης.
• Αυτές οι φλάντζες βρίσκονται συχνά σε εφαρμογές όπου υπάρχουν σοβαρές συνθήκες όπως υψηλή θερμότητα και θερμικές πιέσεις (π.χ. σταθμοί παραγωγής ηλεκτρικής ενέργειας, διυλιστήρια).

Σχεδιασμός ανυψωμένου προσώπου (RF):

• Το Raised Face είναι ένα κοινό σχεδιασμό φλάντζης όπου το πρόσωπο της φλάντζης είναι ανυψωμένο για να βελτιωθεί η σφραγίδα στεγανότητας υπό πίεση.
• Το ύψος του ανυψωμένου προσώπου μπορεί να ποικίλει, αλλά είναι συνήθως μεταξύ 1/16 "και 1/4" ανάλογα με το μέγεθος της φλάντζας.
• Οι φλάντζες με ανυψωμένο πρόσωπο χρησιμοποιούνται γενικά για εφαρμογές τάξης 150, τάξης 300 και τάξης 600, με την τάξη 300 να είναι η πιο κοινή για απαιτήσεις μεσαίας πίεσης.

Φλάνγκες κλάσης 300:

• Οι φλάντζες κλάσης 300 είναι ικανές να χειρίζονται 300 psi σε καθορισμένη θερμοκρασία, η οποία συνήθως κυμαίνεται από 150 ° F έως 1000 ° F ανάλογα με το υλικό που χρησιμοποιείται.
• Αυτές οι φλάντζες χρησιμοποιούνται ευρέως σε εφαρμογές μέτριας πίεσης και έχουν σχεδιαστεί για να παρέχουν αξιόπιστες και ισχυρές συνδέσεις για βιομηχανικά συστήματα αγωγών.

Εφαρμογές:

• Συστήματα αγωγών: Χρησιμοποιούνται συνήθως για αγωγούς υγρού ή αερίου σε βιομηχανίες όπως πετρέλαιο και φυσικό αέριο, πετροχημικά και χημική επεξεργασία.
• Υπό πίεση δοχεία: όπου απαιτείται υψηλό επίπεδο αντοχής και σφράγισης.
• Ανταλλάκτες θερμότητας: Σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και διυλιστήρια, όπου η μεταφορά θερμότητας και η αντίσταση στην πίεση είναι κρίσιμες.

Προδιαγραφές υλικών για φλάντζες:

1. ΑΣTM A105 (κατηγορία 1):

   • Τυπική προδιαγραφή για πλαστικές φλάντζες από χάλυβα άνθρακα.
   • Χρησιμοποιείται για συστήματα σωλήνων με θερμοκρασίες που κυμαίνονται από -20 °F έως 800 °F.

2. ΑΣTM A350 LF2 (κατηγορία 2):

   • Χρησιμοποιείται για εφαρμογές χαμηλής θερμοκρασίας με ευρύ φάσμα θερμοκρασιών από -50 °F έως 1000 °F.
   • Κατάλληλο για συστήματα σωλήνων που λειτουργούν σε κρυογενείς ή υπό μηδενικές συνθήκες.

3. ΑΣTM A182 F5 (κατηγορία 5):

   • Ατσάλι κράματος υψηλής αντοχής υψηλής θερμοκρασίας, κατάλληλο για θερμοκρασίες έως 1000°F ή υψηλότερες.
   • Συχνά χρησιμοποιείται στη βιομηχανία παραγωγής ενέργειας, στα διυλιστήρια και στα συστήματα σωλήνων υψηλής θερμοκρασίας.

Διάμετροι φλάντζας ASME B16.5:

• Οι διαστάσεις των φλάντζων λαιμού συγκόλλησης (WNRF) σύμφωνα με το ASME B16.5 ποικίλλουν ανάλογα με το μέγεθος της φλάντζας και την τάξη πίεσης.
• Οι τυπικές διαστάσεις περιλαμβάνουν την εξωτερική διάμετρο (OD), τη διάμετρο κύκλου βρόχου (BCD) και το μέγεθος τρύπας βρόχου, τα οποία αλλάζουν ανάλογα με την τάξη πίεσης και το ονομαστικό μέγεθος σωλήνα (NPS).

Η ASME B16.5 βαθμός 1, βαθμός 2,Οι φλάντζες λαιμού συγκόλλησης κλάσης 5 με ανυψωμένο πρόσωπο κλάσης 300 είναι κρίσιμα συστατικά για τη διασφάλιση της ασφαλούς και αποτελεσματικής μεταφοράς υγρών ή αερίων υπό πίεση σε πολλούς διαφορετικούς βιομηχανικούς τομείς..

4. Κατηγορίες τιτανίου:

5Προδιαγραφή της ANSI B16.5 κατηγορίας 300 Τιτανίου:

Βασικά χαρακτηριστικά της πρίζας λαιμού συγκόλλησης από τιτάνιο κλάσης 300 ANSI B16.5:

Πρότυπο ANSI B16.5:

• Το πρότυπο ANSI B16.5 ορίζει τις διαστάσεις, τις τιμές πίεσης, τις ανοχές, τα υλικά και την σήμανση για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες.
• Το πρότυπο είναι ευρέως αναγνωρισμένο και χρησιμοποιείται σε όλες τις βιομηχανίες για τις προδιαγραφές φλάντζας.

Κατηγορία 300:

• Η κλάση 300 αναφέρεται στην πίεση της φλάντζας.
• Η ανοχή πίεσης ποικίλλει ανάλογα με την θερμοκρασία, αλλά οι φλάντζες κλάσης 300 χρησιμοποιούνται σε συστήματα που απαιτούν αντίσταση μέσης πίεσης.

Υλικό τιτανίου:

• Το τιτάνιο είναι ένα υλικό εξαιρετικά ανθεκτικό στη διάβρωση, καθιστώντας το ιδανικό για εφαρμογές σε βιομηχανίες όπως η χημική επεξεργασία, η αφαλάτωση θαλασσινού νερού, η αεροδιαστημική βιομηχανία και τα θαλάσσια περιβάλλοντα.
• Οι φλάντζες από τιτάνιο παρέχουν ανώτερη σχέση αντοχής προς βάρος και εξαιρετικές επιδόσεις τόσο σε υψηλές όσο και σε χαμηλές θερμοκρασίες.
• Οι πιο συχνά χρησιμοποιούμενες κατηγορίες τιτανίου για φλάντζες είναι η κατηγορία 2 (εμπορικά καθαρό τιτάνιο) και η κατηγορία 5 (σύνθεση τιτανίου με αλουμίνιο και βανάδιο),ανάλογα με τις ειδικές απαιτήσεις της αίτησης.

Σχεδιασμός λαιμού συγκόλλησης:

• Η φλάντσα Weld Neck έχει ένα μακρύ κωνικό λαιμό, το οποίο παρέχει μια ισχυρή, απρόσκοπτη σύνδεση όταν συγκολλείται σε σωλήνα.
• Ο κωνικός λαιμός βοηθά στην ομοιόμορφη κατανομή της πίεσης κατά μήκος του σωλήνα, μειώνοντας έτσι τον κίνδυνο ρωγμών και αποτυχιών.
• Ο σχεδιασμός αυτός καθιστά επίσης την φλάντσα πιο ανθεκτική στην πίεση και τις θερμικές πιέσεις, καθιστώντας την μια κοινή επιλογή για συστήματα υψηλής πίεσης.

Ανυψωμένο πρόσωπο (RF):

• Το σχέδιο Raised Face (RF) είναι κοινό για φλάντζες που χρειάζονται σφιχτή σφραγίδα.
• Η ανυψωμένη περιοχή εξασφαλίζει καλύτερη συμπίεση των στεγασμάτων και αποτελεσματικότερη σφραγίδα μεταξύ των φλάντζων όταν βουλωθούν μαζί.
• Οι φλάντζες με ανυψωμένο πρόσωπο χρησιμοποιούνται συχνά σε συστήματα όπου η φλάντζη θα συνδυαστεί με συμπίεση για σφράγιση υπό πίεση.

Διάμετρος φλάντζας:

• Οι διαστάσεις για τις φλάντζες λαιμού συγκόλλησης τιτανίου κλάσης 300 θα ποικίλλουν ανάλογα με το ονομαστικό μέγεθος του σωλήνα (NPS) και την τάξη πίεσης.
• Οι κοινές διαστάσεις περιλαμβάνουν την εξωτερική διάμετρο (OD), τη διάμετρο κύκλου βρόχου (BCD), τη διάμετρο τρύπας βρόχου και το ανυψωμένο ύψος του προσώπου.
• Οι διαστάσεις αυτές τυποποιούνται σύμφωνα με την προδιαγραφή ANSI B16.5 για να εξασφαλιστεί η συμβατότητα με άλλα στοιχεία του συστήματος σωλήνων.

Αντίσταση στη διάβρωση:

• Το τιτάνιο είναι εξαιρετικά ανθεκτικό σε μια ποικιλία διαβρωτικών περιβάλλοντων, συμπεριλαμβανομένων των οξέων, του αλμυρού νερού και των συνθηκών υψηλής θερμοκρασίας.
• Το τιτάνιο κλάσης 2 (εμπορικά καθαρό τιτάνιο) χρησιμοποιείται ευρέως σε πολλές εφαρμογές λόγω της εξαιρετικής αντοχής του στη διάβρωση και του χαμηλού κόστους του σε σύγκριση με κράματα όπως η κλάση 5,που έχει καλύτερη αντοχή στην ανθεκτικότητα στη θερμότητα αλλά ελαφρώς μειωμένη αντοχή στη διάβρωση.

Εφαρμογές:

• Χημική επεξεργασία: Για συστήματα που χειρίζονται επιθετικές χημικές ουσίες, όπου η αντοχή στη διάβρωση είναι κρίσιμη.
• Απολάμωση θαλάσσιου νερού: Η αντοχή του τιτανίου στη διάβρωση από το αλμυρό νερό το καθιστά ιδανικό για θαλάσσιες και απολάμψεις.
• Αεροδιαστημική: Ελαφρύ και ανθεκτικό, το τιτάνιο χρησιμοποιείται σε περιβάλλοντα υψηλής απόδοσης και υψηλών θερμοκρασιών.
• Θαλάσσια: Οι φλέβες που κατασκευάζονται από τιτάνιο είναι κοινές στη ναυτιλιακή βιομηχανία λόγω της ικανότητάς τους να αντέχουν στη διάβρωση στο θαλάσσιο νερό.
• Παραγωγή Ενέργειας: Μερικά εργοστάσια ηλεκτρικής ενέργειας χρησιμοποιούν συστατικά από τιτάνιο σε ανταλλακτές θερμότητας και σε άλλα συστήματα που εκτίθενται σε υψηλές πιέσεις και θερμοκρασίες.

6Οφέλη από τις φλέβες λαιμού από τυτανίου:

Υψηλή αναλογία αντοχής προς βάρος: Το τιτάνιο είναι τόσο ελαφρύ όσο και ισχυρό, καθιστώντας το χρήσιμο για τη μείωση του συνολικού βάρους των συστημάτων σωλήνων, διατηρώντας παράλληλα την αντοχή.

Υψηλότερη αντοχή στη διάβρωση: Το τιτάνιο είναι ιδιαίτερα αποτελεσματικό σε επιθετικά και υψηλής θερμοκρασίας περιβάλλοντα, όπως αυτά που βρίσκονται σε χημικές, θαλάσσιες και αεροδιαστημικές εφαρμογές.

Ανθεκτικότητα και μακροζωία: Οι φλάντζες τιτανίου έχουν μακρά διάρκεια ζωής λόγω της ικανότητάς τους να αντιστέκονται στη διάβρωση, την κλίμακα και την φθορά, με αποτέλεσμα λιγότερο συχνή συντήρηση και αντικατάσταση.

Αντοχή σε υψηλές θερμοκρασίες: Το τιτάνιο μπορεί να λειτουργεί σε ευρύ φάσμα θερμοκρασιών, συμπεριλαμβανομένων των κρυογενών και των υψηλών θερμοκρασιών.που το καθιστά κατάλληλο για διάφορες βιομηχανικές εφαρμογές.

Χωρίς συγκόλληση και ισχυρές συγκόλλησεις: Ο σχεδιασμός του λαιμού συγκόλλησης εξασφαλίζει ότι η σύνδεση μεταξύ της φλάντζας και του σωλήνα είναι ισχυρή και παρέχει μια ομαλή μετάβαση για να αποφευχθεί η συγκέντρωση στρες.
