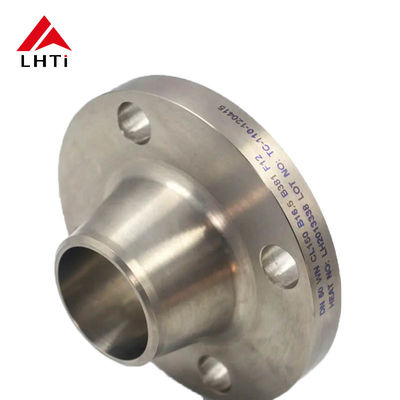

Τάξη 150 ASME B16.5 Τιτανίου Gr2 Gr5 Gr7 Φλάνσες λαιμού συγκόλλησης Υψωμένο πρόσωπο RF Για χρήσεις σωληνώσεων

Τάξη 150 ASME B16.5 Τιτανίου Gr2 Gr5 Gr7 Φλάνσες λαιμού συγκόλλησης Υψωμένο πρόσωπο RF Για χρήσεις σωληνώσεων

1. ASME B16.5 Φτερούγες από τιτάνιο

Το ASME B16.5 είναι ένα ευρέως αναγνωρισμένο πρότυπο που αναπτύχθηκε από την Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών (ASME) για φλάντζες και εξαρτήματα με φλάντζες.Αυτό το πρότυπο καλύπτει φλάντζες μεγέθους 1/2 ίντσες έως 24 ίντσες και ονομαστικές πιέσεις από 150 έως 2500 psiΟι φλάντζες από τιτάνιο που κατασκευάζονται σύμφωνα με το πρότυπο ASME B16.5 χρησιμοποιούνται σε εφαρμογές όπου οι εξαιρετικές ιδιότητες της αντοχής στην διάβρωση, της αντοχής και του ελαφρού βάρους του τιτανίου είναι απαραίτητες.

2.Προδιαγραφή για το φλάντζο λαιμού συγκόλλησης από τιτάνιο κλάσης 150

Τεχνικές παραμέτρους:

3Τα πλεονεκτήματα της χρήσης φλάντζων από τιτάνιο

Ισχυρή και Αξιόπιστη Σύνδεση

• Βελτιωμένη αντοχή: Ο σχεδιασμός της φλάντζας του λαιμού συγκόλλησης, με τον κωνικό λαιμό της που μεταβαίνει σταδιακά στον σωλήνα, παρέχει μια ισχυρή, απρόσκοπτη σύνδεση.Αυτή η συρρικνωτική μέθοδος ελαχιστοποιεί τη συγκέντρωση της πίεσης στη σύνδεση και εξασφαλίζει την ομαλή μεταφορά της πίεσης και των πιέσεων από τον σωλήνα στην φλάντσα.
• Χωρίς αυξητικά στρες: Λόγω της συνεχούς συρρίκνωσης από το λαιμό μέχρι τη φλάντσα, η συγκόλληση είναι λιγότερο επιρρεπής στο σχηματισμό αυξητικών στρες, μειώνοντας τον κίνδυνο αποτυχίας υπό πίεση.

Βελτιωμένη αντοχή σε διαρροές

• Η σταδιακή μετάβαση της φλάντζας του λαιμού συγκόλλησης εξασφαλίζει μια ομαλή εσωτερική διάτρηση, η οποία ελαχιστοποιεί τις αναταραχές και μειώνει την πιθανότητα διαρροών.Η ομαλότητα αυτή είναι ιδιαίτερα σημαντική σε συστήματα υψηλής πίεσης ή υψηλής θερμοκρασίας όπου η διαρροή μπορεί να έχει σοβαρές συνέπειες για την ασφάλεια και τη λειτουργία..
• Κατανομή πίεσης: Ο σχεδιασμός επιτρέπει καλύτερη κατανομή της πίεσης, ειδικά σε κρίσιμες εφαρμογές όπου οι διαρροές θα ήταν επικίνδυνες ή δαπανηρές.

Εύκολη συντήρηση

• Επαναχρησιμοποιήσιμο: Οι φλάντζες λαιμού συγκόλλησης μπορούν να επαναχρησιμοποιηθούν σε πολλές περιπτώσεις, επειδή η φλάντζη και ο σωλήνας συγκολλούνται μεταξύ τους με τέτοιο τρόπο ώστε να μπορούν εύκολα να κοπούν και να συγκολληθούν εκ νέου, εάν είναι απαραίτητο.Αυτό είναι ιδιαίτερα χρήσιμο σε συστήματα όπου η αποσυναρμολόγηση και η επανασυναρμολόγηση μπορεί να απαιτηθεί κατά τη διάρκεια των ετών..
• Λιγότερες πιθανότητες αποτυχίας: Λόγω της ισχυρής σύνδεσης και της υψηλής αντοχής στην κόπωση, οι φλάντζες λαιμού συγκόλλησης γενικά έχουν μεγαλύτερη διάρκεια ζωής και απαιτούν λιγότερο συχνή συντήρηση.

Πολυδιάστατες εφαρμογές

• Ποικιλία πιέσεων: Οι φλάντζες λαιμού συγκόλλησης είναι διαθέσιμες σε διάφορες πιέσεις, καθιστώντας τις κατάλληλες για ένα ευρύ φάσμα εφαρμογών, από συστήματα χαμηλής πίεσης έως συστήματα υψηλής πίεσης.
• Προσαρμόζονται σε διαφορετικά μεγέθη και υλικά: Μπορούν να χρησιμοποιηθούν σε συστήματα με διαφορετικά μεγέθη σωλήνων και υλικά, καθιστώντας τους ευπροσάρμοστους για πολλές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των σωλήνων υψηλής θερμοκρασίας,Υψηλής πίεσης, και διαβρωτικά περιβάλλοντα.
• Ποικιλία επιλογών συγκόλλησης: Ο σχεδιασμός της φλάντζας λαιμού συγκόλλησης επιτρέπει διάφορους τύπους μεθόδων συγκόλλησης, όπως συγκόλληση με μύτη ή συγκόλληση με πρίζα,ανάλογα με τις ειδικές απαιτήσεις της αίτησης.

Αύξηση της αντοχής σε σκληρά περιβάλλοντα

• Αντίσταση στη διάβρωση: Οι φλάντζες λαιμού συγκόλλησης κατασκευάζονται συχνά από υλικά που είναι εξαιρετικά ανθεκτικά στη διάβρωση (π.χ. ανοξείδωτο χάλυβα, κράματα χάλυβα ή εξειδικευμένες επίστρωσεις).Αυτό τα κάνει ιδανικά για χρήση σε σκληρά περιβάλλοντα., συμπεριλαμβανομένων των χημικών εγκαταστάσεων, των θαλάσσιων συστημάτων και των αγωγών πετρελαίου και φυσικού αερίου.
• Αντοχή σε υψηλές θερμοκρασίες και υψηλές πιέσεις: μπορούν να αντέξουν υψηλές θερμοκρασίες λειτουργίας και πιέσεις χωρίς να διακυβεύεται η δομική ακεραιότητα,που τους καθιστούν κατάλληλους για κρίσιμες εφαρμογές σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, διυλιστηρίων και άλλων βιομηχανιών όπου οι ακραίες συνθήκες είναι κοινές.

Μειώνει την Κούραση και το Άγχος

• Ομαλή διαδρομή ροής: Ο κωνοειδής σχεδιασμός της φλάντζας λαιμού συγκόλλησης εξασφαλίζει ότι η πίεση και η πίεση του σωλήνα κατανέμονται ομοιόμορφα, μειώνοντας τον κίνδυνο κόπωσης με την πάροδο του χρόνου.Αυτό καθιστά τις φλάντζες λαιμού συγκόλλησης ιδανικές για εφαρμογές υψηλής έντασης όπου οι δονήσεις, θερμική επέκταση, ή μηχανική πίεση είναι μια ανησυχία.
• Εξάλειψη της συγκέντρωσης άγχους: Σε αντίθεση με άλλες φλάντζες που μπορεί να έχουν κοφτερές γωνίες ή απότομες μεταβάσεις, οι φλάντζες λαιμού συγκόλλησης εξαλείφουν τα σημεία συγκέντρωσης άγχους,καθιστώντας την σύνδεση πιο ανθεκτική υπό μεταβαλλόμενα φορτία και συνθήκες.

Καλύτερη ευθυγράμμιση και προσαρμογή

• Ακριβής ευθυγράμμιση: Ο σχεδιασμός της φλάντζης του λαιμού συγκόλλησης εξασφαλίζει ότι ο σωλήνας και η φλάντζη ευθυγραμμίζονται με ακρίβεια, γεγονός που έχει ως αποτέλεσμα μια πιο ακριβή και ισχυρή συγκόλληση.Αυτό μειώνει την πιθανότητα προβλημάτων ευθυγράμμισης κατά την εγκατάσταση και εξασφαλίζει μια καλύτερη συνολική σφραγίδα.

4Διαφορετική ποιότητα τιτανίου

Εμπορικά καθαρές (CP) κλάσεις τιτανίου

Οι εμπορικά καθαρές κλάσεις τιτανίου είναι εκείνες που περιέχουν ελάχιστη ποσότητα άλλων στοιχείων..Χρησιμοποιούνται συνήθως σε εφαρμογές όπου η αντοχή στη διάβρωση είναι η κύρια ανησυχία

Τάξη 1 (CP-1):

• Σύνθεση: ~ 99,5% καθαρό τιτάνιο, με μικρές ποσότητες οξυγόνου, σιδήρου, άνθρακα και άλλων προσμείξεων.
• Ιδιότητες: Εξαιρετική αντοχή στη διάβρωση, υψηλή ευελιξία και διαμόρφωση.
• Εφαρμογές: Θαλάσσια περιβάλλοντα, χημική επεξεργασία και εφαρμογές που απαιτούν υψηλή αντοχή στη διάβρωση και χαμηλή αντοχή.

Τάξη 2 (CP-2):

• Σύνθεση: ~ 99,2% καθαρό τιτάνιο.
• Ιδιότητες: Προσφέρει μια ισορροπία αντοχής στη διάβρωση και αντοχής.
• Εφαρμογές: Χημική επεξεργασία, θαλάσσιες και ιατρικές εφαρμογές. Χρησιμοποιείται επίσης σε δοχεία υπό πίεση, ανταλλακτές θερμότητας και δεξαμενές σε επιθετικά περιβάλλοντα.

Τάξη 3 (CP-3):

• Σύνθεση: ~99% καθαρό τιτάνιο.
• Ιδιότητες: Μεγαλύτερη αντοχή από την κατηγορία 2, αλλά παρ' όλα αυτά προσφέρει καλή αντοχή στη διάβρωση και στη διαμόρφωση.
• Εφαρμογές: Χημική και πετροχημική επεξεργασία, αεροδιαστημικά εξαρτήματα και άλλες εφαρμογές υψηλής αντοχής, ανθεκτικές στη διάβρωση.

Τάξη 4 (CP-4):

• Σύνθεση: ~98,5% καθαρό τιτάνιο.
• Ιδιότητες: Η υψηλότερη αντοχή μεταξύ των εμπορικά καθαρών κλάσεων τιτανίου, αλλά διατηρεί εξαιρετική αντοχή στη διάβρωση.
• Εφαρμογές: Εφαρμογές υψηλής αντοχής όπως θαλάσσια, αεροδιαστημική και χημική επεξεργασία όπου απαιτείται τόσο αντοχή όσο και αντοχή στη διάβρωση.

Άλλες χημικές ενώσεις

Τα κράματα τιτανίου είναι συνήθως ισχυρότερα από το εμπορικά καθαρό τιτάνιο και παράγονται με την προσθήκη στοιχείων κράματος όπως αλουμίνιο, βανάδιο, μολυβδένιο και άλλα.Αυτά τα κράματα χρησιμοποιούνται σε απαιτητικές εφαρμογές όπου η μεγαλύτερη αντοχή, καλύτερη αντοχή στην φθορά και άλλες μηχανικές ιδιότητες είναι απαραίτητες.

Κατηγορία 5 (Ti-6Al-4V):

• Σύνθεση: 90% τιτάνιο, 6% αλουμίνιο, 4% βανάδιο.
• Ιδιότητες: Είναι το πιο συχνά χρησιμοποιούμενο κράμα τιτανίου λόγω της υψηλής αντοχής του, της εξαιρετικής αντοχής στη διάβρωση και της καλής συγκολλητικότητας.Έχει καλύτερη αντοχή από το καθαρό τιτάνιο και διατηρεί καλή διαμόρφωση.
• Εφαρμογές: Αεροδιαστημική, αυτοκινητοβιομηχανία, ιατρικά εμφυτεύματα (όπως αντικαταστάσεις αρθρώσεων) και θαλάσσιες εφαρμογές.

Κατηγορία 9 (Ti-3Al-2.5V):

• Σύνθεση: 90,5% τιτάνιο, 3% αλουμίνιο, 2,5% βανάδιο.
• Ιδιότητες: Αυτό το κράμα είναι ισχυρότερο από το καθαρό τιτάνιο και έχει καλή συγκόλληση.αλλά το κράμα είναι ελαφρύτερο και πιο εύκαμπτο από το βαθμό 5.
• Εφαρμογές: Αεροδιαστημικές, αυτοκινητοβιομηχανικές και βιομηχανικές εφαρμογές, συμπεριλαμβανομένων σωλήνων, πλαισίων και υψηλής αντοχής εξαρτημάτων.

Κατηγορία 12 (Ti-0,3Mo-0,8Ni):

• Σύνθεση: 88,3% τιτάνιο, 0,3% μολυβδένιο, 0,8% νικέλιο.
• Ιδιότητες: Η βαθμίδα 12 προσφέρει μια ισορροπία μεταξύ της αντοχής στη διάβρωση του καθαρού τιτανίου και της αντοχής των κράματος τιτανίου.Έχει επίσης καλή συγκολλητικότητα και είναι ιδιαίτερα ανθεκτική σε επιθετικά χημικά περιβάλλοντα.
• Εφαρμογές: Χημική επεξεργασία, παραγωγή ηλεκτρικής ενέργειας και θαλάσσιο περιβάλλον, ιδιαίτερα όπου η αντοχή τόσο στη διάβρωση όσο και στο στρες είναι σημαντική.

Τάξη 23 (Ti-6Al-4V ELI):

• Σύνθεση: 90% τιτάνιο, 6% αλουμίνιο, 4% βανάδιο (εξαιρετικά χαμηλή διαστατική).
• Ιδιότητες: Πρόκειται για μια παραλλαγή της βαθμίδας 5 με χαμηλότερα επίπεδα οξυγόνου και άλλων προσμείξεων, γεγονός που βελτιώνει την αντοχή του σε κατάγματα και την αντοχή στην κόπωση.Είναι ιδιαίτερα ευεργετικό για εφαρμογές που απαιτούν υψηλή αντοχή και χαμηλά διαστήματα.
• Εφαρμογές: Ιατρικά εμφυτεύματα (όπως αντικαταστάσεις ισχίου και γόνατος), αεροδιαστημικές και βιομηχανικές εφαρμογές υψηλών επιδόσεων.

Κατηγορία 7 (Ti-0,15Pd):

• Σύνθεση: 99% τιτάνιο με 0,12-0,25% παλλάδιο.
• Ιδιότητες: Η βαθμίδα 7 συνδυάζει την αντοχή στη διάβρωση της βαθμίδας 2 με αυξημένη αντοχή στη διάβρωση σε επιθετικά περιβάλλοντα, ιδίως σε οξέα.Η προσθήκη παλλαδίου το καθιστά πιο ανθεκτικό στην διάσπαση από διάβρωση και βελτιώνει τη συγκολλησιμότητά του.
• Εφαρμογές: Χημική και πετροχημική επεξεργασία, ιδίως σε υδροχλωρικό οξύ και άλλα διαβρωτικά περιβάλλοντα.

Τάξη 11 (Ti-0,3Pd):

• Σύνθεση: 99% τιτάνιο με 0,12-0,25% παλλάδιο.
• Ιδιότητες: Παρόμοιο με το βαθμό 7, αλλά με ελαφρώς διαφορετική περιεκτικότητα σε παλλάδιο, παρέχοντας εξαιρετική αντοχή στη διάβρωση και βελτιωμένη διαμόρφωση.
• Εφαρμογές: Χρησιμοποιείται σε σοβαρά χημικά περιβάλλοντα, ειδικά στην παραγωγή προϊόντων χλωρίου-αλκαλίου και άλλων βιομηχανιών όπου η αντοχή στη διάβρωση είναι πρωταρχική.

5Εφαρμογές

Η φλέβα LHTi Titanium έχει σχεδιαστεί για να αντέχει υψηλές θερμοκρασίες και πιέσεις, καθιστώντας την εξαιρετικά αξιόπιστη για διαφορετικές εφαρμογές.Είναι κατασκευασμένο από υψηλής ποιότητας υλικό τιτανίου που είναι ανθεκτικό στη διάβρωση και προσφέρει υψηλή αντοχήΗ επεξεργασία της επιφάνειας του προϊόντος περιλαμβάνει γυαλισμό, αμμοκροτήματα, ανωδίαση και πολλά άλλα, καθιστώντας το ανθεκτικό και μακροχρόνιο.

Το προϊόν έρχεται με ελάχιστη ποσότητα παραγγελίας 1 κομμάτι, και είναι διαθέσιμο σε τιμή από 35 έως 125 δολάρια.Είναι συσκευασμένο σε ξύλινη συσκευασία για ασφαλή παράδοση και έχει χρόνο παράδοσης 10 ημερών.Οι όροι πληρωμής για το προϊόν περιλαμβάνουν T/T, L/C και άλλες επιλογές.

Η φλάντσα LHTi Titanium είναι κατάλληλη για διάφορα σενάρια εφαρμογής, τα οποία περιλαμβάνουν:

• Αγωγός: Το προϊόν χρησιμοποιείται σε εφαρμογές αγωγών, συμπεριλαμβανομένων των αγωγών πετρελαίου και φυσικού αερίου, των αγωγών νερού και άλλων.διασφάλιση της ομαλής ροής των υγρών.
• Πετρέλαιο: Η φλάντσα LHTi Titanium χρησιμοποιείται στη βιομηχανία πετρελαίου για διαφορετικές εφαρμογές, συμπεριλαμβανομένης της διύλισης, της γεώτρησης και άλλων.Είναι κατάλληλο για χρήση σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης, καθιστώντας το εξαιρετικά αξιόπιστο.
• Χημικά: Το προϊόν χρησιμοποιείται στη χημική βιομηχανία για διάφορες εφαρμογές, συμπεριλαμβανομένης της επεξεργασίας, της μεταφοράς και άλλων.που το καθιστά κατάλληλο για χρήση σε διαβρωτικά περιβάλλοντα.

Η φλάντσα LHTi Titanium είναι εξαιρετικά αξιόπιστη και κατάλληλη για διαφορετικές εφαρμογές.Με δυνατότητα εφοδιασμού 10000, το προϊόν είναι εύκολα διαθέσιμο για να καλύψει τις ανάγκες των διαφόρων πελατών.
