ΤΙΤΙΑΝΙΟΣ Gr1 Gr2 Gr 5 EN1092-01 Φλάντζης λαιμού συγκόλλησης κλάσης 150 για συστήματα αγωγών

ΤΙΤΙΑΝΙΟΣ Gr1 Gr2 Gr 5 EN1092-01 Φλάντζης λαιμού συγκόλλησης κλάσης 150 για συστήματα αγωγών

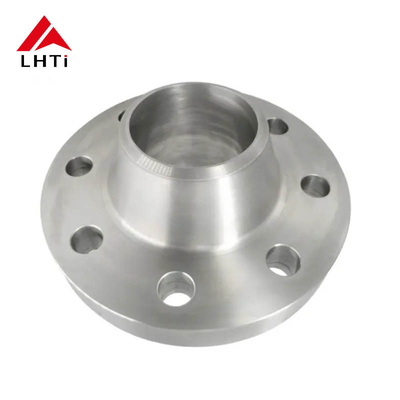

Μια φλάντσα τιτανίου EN1092-1 αναφέρεται σε έναν συγκεκριμένο τύπο φλάντσας από τιτάνιο, που κατασκευάζεται σύμφωνα με το πρότυπο EN 1092-1.

1Φλάντζες από τιτάνιο

Το τιτάνιο είναι ένα πολύ ανθεκτικό, ανθεκτικό στη διάβρωση μέταλλο που χρησιμοποιείται συχνά σε απαιτητικά περιβάλλοντα, όπως οι χημικές, θαλάσσιες και αεροδιαστημικές βιομηχανίες.Οι φλάντζες από τιτάνιο χρησιμοποιούνται συνήθως για τη σύνδεση σωλήνων, βαλβίδες και άλλα εξαρτήματα σε συστήματα όπου η αντοχή στη διάβρωση, η αντοχή και το βάρος είναι σημαντικοί παράγοντες.

Τα κράματα τιτανίου (όπως η κατηγορία 2 και η κατηγορία 5) χρησιμοποιούνται συχνά για φλάντζες, προσφέροντας εξαιρετικές επιδόσεις υπό υψηλές συνθήκες άγχους και υψηλών θερμοκρασιών.

2. Πρότυπο EN 1092-1

Το πρότυπο EN 1092-1 είναι ένα ευρωπαϊκό πρότυπο που καθορίζει τις διαστάσεις, τις ονομασίες και τις απαιτήσεις υλικών για τις φλάντζες και τα συναφή εξαρτήματά τους.Το πρότυπο EN 1092-1 καλύπτει τις φλάντζες για συνδέσεις σωλήνων

Το πρότυπο παρέχει κατευθυντήριες γραμμές για τα ακόλουθα:

• Τύποι φλάντζων: Το πρότυπο EN 1092-1 περιλαμβάνει πολλαπλούς τύπους φλάντζων, όπως φλάντζες PN (ονομαστική πίεση), φλάντζες γλιστρισμού, φλάντζες λαιμού συγκόλλησης και τυφλές φλάντζες.
• Τάξεις πίεσης: Οι φλάντζες έχουν χαρακτηριστική για διαφορετικές τάξεις πίεσης, συνήθως PN10, PN16, PN25 και PN40, οι οποίες καθορίζουν τη μέγιστη πίεση που μπορούν να αντέξουν.
• Μέγεθος: Το πρότυπο προσδιορίζει τις ακριβείς διαστάσεις, όπως το μέγεθος τρύπας βρόχου, το πάχος φλάντζας και τη διάμετρο των φλάντζων, οι οποίες είναι κρίσιμες για τη διασφάλιση της συμβατότητας σε συστήματα σωλήνων.

3. Πλεονεκτήματα της χρήσης φλάντζων από τιτάνιο (EN1092-1)

Αντοχή στη διάβρωση: Το τιτάνιο είναι ανθεκτικό στη διάβρωση από όξινες και αλκαλικές ουσίες, καθιστώντας το ιδανικό για σκληρά περιβάλλοντα.

Ελαφρύ: Σε σύγκριση με άλλα μέταλλα όπως ο χάλυβας ή ο ανοξείδωτος χάλυβας, το τιτάνιο είναι ελαφρύτερο, προσφέροντας πλεονεκτήματα σε εφαρμογές ευαίσθητες στο βάρος.

Υψηλή αντοχή: Οι φλάντζες από τιτάνιο παρέχουν ανώτερη αντοχή και αντοχή, ακόμη και κάτω από ακραίες θερμοκρασίες.

Μακρά διάρκεια ζωής: Οι φλάντζες τιτανίου έχουν μακρά διάρκεια ζωής λόγω της αντοχής τους στη διάβρωση και της υψηλής αντοχής τους, μειώνοντας το κόστος συντήρησης και αντικατάστασης.

4Διαφορετική ποιότητα τιτανίου

5Τύποι φλάντζων από τιτάνιο σύμφωνα με το πρότυπο EN 1092-1

Φλέγγι λαιμού συγκόλλησης (WN): Χρησιμοποιείται συχνά σε εφαρμογές υψηλής πίεσης, παρέχοντας ισχυρές συγκόλλησεις και εξασφαλίζοντας βέλτιστη αντοχή.

Στρίψιμο επιφάνειας (SO): ευκολότερη εγκατάσταση και χρήση σε εφαρμογές χαμηλής πίεσης.

Σκοτεινή φλέβα (BL): Χρησιμοποιείται για την σφράγιση της άκρης σωλήνων ή αγγείων.

Φλέγγι συγκόλλησης υποδομής (SW): Χρησιμοποιείται για σωλήνες μικρής διαμέτρου.

Επικεφαλίδα με νήματα (TH): Χρησιμοποιείται όταν η συγκόλληση δεν είναι δυνατή, παρέχοντας μια συσσωρευτική σύνδεση.

6Εφαρμογές

Χημική και πετροχημική βιομηχανία

• Αντίσταση στη διάβρωση: Τα κράματα τιτανίου είναι ανθεκτικά στη διάβρωση, καθιστώντας τα κατάλληλα για χειρισμό διαβρωτικών χημικών ουσιών όπως θειικό οξύ και υδροχλωρικό οξύ.
• Συνδέσεις αγωγών: Χρησιμοποιούνται σε αγωγούς που μεταφέρουν διαβρωτικά χημικά και αέρια, εξασφαλίζοντας ασφαλείς συνδέσεις υπό υψηλή πίεση.
• Αντιδραστήρες και δοχεία: Συνήθως χρησιμοποιούνται σε χημικούς αντιδραστήρες, στήλες απόσταξης και άλλους εξοπλισμούς.

Θαλάσσιες και υπεράκτιες εφαρμογές

• Συστήματα θαλάσσιου νερού: Τα κράματα τιτανίου αντιστέκονται στη διάβρωση από το θαλάσσιο νερό και χρησιμοποιούνται ευρέως σε εγκαταστάσεις αφαλάτωσης θαλάσσιου νερού και σε συστήματα ψύξης θαλάσσιων αποβλήτων.
• Πλατφόρμες πετρελαίου και φυσικού αερίου: Εφαρμόζονται σε υποθαλάσσιους αγωγούς και άλλες υπεράκτιες εγκαταστάσεις.

Αεροδιαστημική

• Περιβάλλον υψηλών θερμοκρασιών: Η υψηλή αντοχή και αντοχή σε θερμοκρασίες των κράματος τιτανίου τα καθιστούν κατάλληλα για συστήματα καυσίμου και συστήματα προώθησης αεροσκαφών και διαστημικών σκαφών.
• Μείωση βάρους: Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο παρέχουν αντοχή ενώ μειώνουν το βάρος, γεγονός που είναι κρίσιμο στις αεροδιαστημικές εφαρμογές.

Βιομηχανία ηλεκτρικής ενέργειας

• Πυρηνικά εργοστάσια: Χρησιμοποιούνται σε συστήματα ψύξης, ανταλλακτές θερμότητας και αντιδραστήρες.
• Θερμικά και γεωθερμικά εργοστάσια παραγωγής ηλεκτρικής ενέργειας: Τα κράματα τιτανίου χρησιμοποιούνται σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης για τη διασφάλιση μακροχρόνιας σταθερής λειτουργίας.

Βιομηχανία πετρελαίου και φυσικού αερίου

• Σωλήνες υψηλής πίεσης: Κατάλληλοι για σωλήνες φυσικού αερίου και πετρελαίου, εξασφαλίζοντας την ακεραιότητα σφράγισης υπό εξαιρετικά υψηλές πιέσεις.
• Συμπίεση και αποθήκευση αερίων: Χρησιμοποιείται σε περιβάλλοντα με υψηλής πίεσης και διαβρωτικά αέρια, όπως θειικό υδρογόνο (H2S).

Φαρμακευτική και Βιοτεχνολογία

• Στέριλα συστήματα: Τα κράματα τιτανίου χρησιμοποιούνται σε αντιδραστήρες και συστήματα διήθησης στις φαρμακευτικές και βιοτεχνολογικές βιομηχανίες λόγω της βιοσυμβατότητας τους.

Εγκαταστάσεις αφαλάτωσης θαλασσινού νερού

• Αντίσταση στη διάβρωση στο θαλάσσιο νερό: Οι φλέβες λαιμού από συγκόλληση τιτανίου χρησιμοποιούνται συνήθως σε διαδικασίες αφαλάτωσης θαλάσσιου νερού όπου μπορούν να αντέξουν μακροχρόνια έκθεση στη διάβρωση του αλμυρού νερού.

Βιομηχανία τροφίμων και ποτών

• Υγιεινές απαιτήσεις: Η μη αντιδραστικότητα του τιτανίου το καθιστά ιδανικό για εξοπλισμό επεξεργασίας τροφίμων, εξασφαλίζοντας την ασφάλεια των προϊόντων και τις διαδικασίες χωρίς μόλυνση.

Βιοϊατρικές εφαρμογές

• Ιατρικές συσκευές: Τα κράματα τιτανίου χρησιμοποιούνται συνήθως σε ιατρικά όργανα και εμφυτεύματα λόγω της μη αντιδράσεώς τους στο ανθρώπινο σώμα.

Εναλλακτές θερμότητας

• Αποτελεσματική μεταφορά θερμότητας: Οι φλάντζες λαιμού συγκόλλησης από τιτάνιο χρησιμοποιούνται ευρέως σε ανταλλάκτες θερμότητας, όπου μπορούν να αντέξουν διαβρωτικά υγρά και να διατηρήσουν αποτελεσματική μεταφορά θερμότητας.
