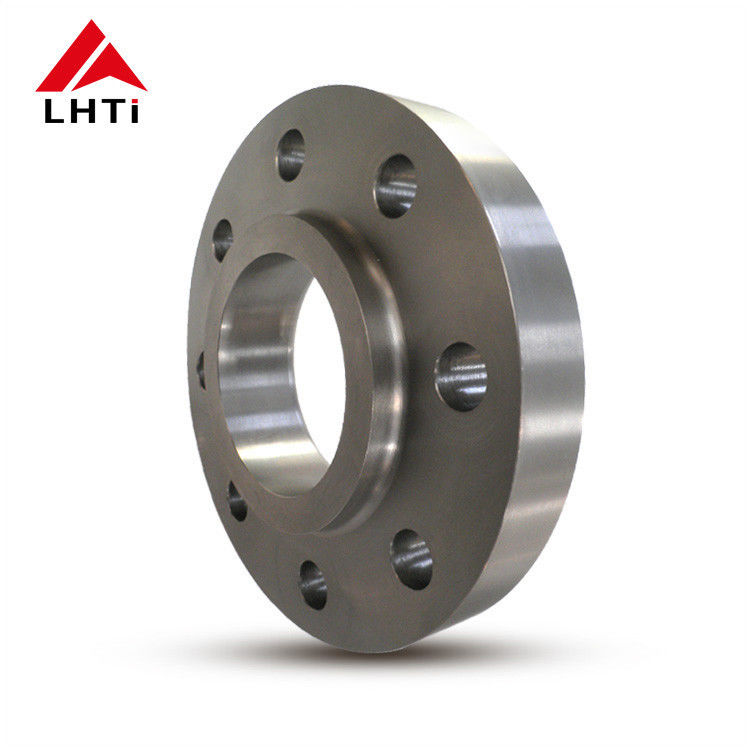

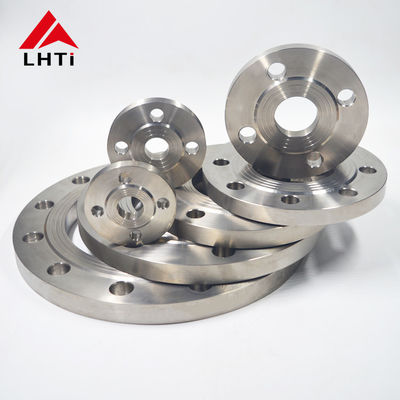

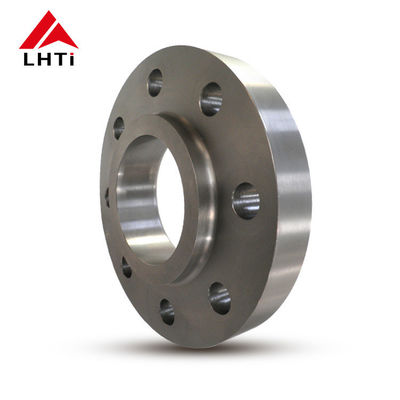

2Αξιολογίες DIN 86029 Titanium Hubbed Slip On Flange

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

4.

5. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

6.

7. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκόλληση και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

8.

9. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

10.

11. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστατικά (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

    • Τιτάνιο: Το τιτάνιο έχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα χλωρίδια και τα οξειδωτικά οξέα.Σχηματίζει ένα προστατευτικό στρώμα οξειδίου που ενισχύει την αντοχή του στη διάβρωση.
    • Ατσάλι από ανοξείδωτο χάλυβα: Το ανοξείδωτο χάλυβα προσφέρει επίσης καλή αντοχή στη διάβρωση, αλλά όχι στο βαθμό του τιτανίου.Μπορεί να απαιτείται πρόσθετη επικάλυψη ή επεξεργασία για ενισχυμένη προστασία σε διαβρωτικά περιβάλλοντα.
    • Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ευαίσθητος στη διάβρωση, ιδιαίτερα σε υγρές ή όξινες συνθήκες, και απαιτεί επικαλύψεις ή κράματα για προστασία.
    • Ινκόνελ: Τα κράματα Ινκόνελ παρέχουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των συνθηκών υψηλής θερμοκρασίας και πίεσης.

3.Προδιαγραφές για το DIN 86029 Titanium Hubbed Slip On Flange

4. Τα πλεονεκτήματα των DIN86029 Titanium Hubbed Slip On Flanges:

Οι φλάντζες από τιτάνιο προσφέρουν αρκετά πλεονεκτήματα που τις καθιστούν εξαιρετικά κατάλληλες για διάφορες βιομηχανικές εφαρμογές:

Αντίσταση στη διάβρωση:Το τιτάνιο είναι γνωστό για την εξαιρετική αντοχή του στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλασσινό νερό, τα οξέα και τα χλωρίδια.Αυτή η ιδιότητα εξασφαλίζει μακροζωία και αξιοπιστία σε διαβρωτικά βιομηχανικά περιβάλλοντα όπου τα συμβατικά υλικά μπορεί να αποτύχουν.

Υψηλή αναλογία αντοχής προς βάρος:Το τιτάνιο διαθέτει ανώτερη σχέση αντοχής προς βάρος σε σύγκριση με τον χάλυβα και πολλά άλλα μέταλλα.Αυτό το χαρακτηριστικό επιτρέπει στις φλάντζες από τιτάνιο να παρέχουν ισχυρές επιδόσεις ενώ είναι ελαφριάΕίναι ιδιαίτερα επωφελής σε εφαρμογές όπου η μείωση του βάρους είναι κρίσιμη, όπως οι αεροδιαστημικές και θαλάσσιες βιομηχανίες.

Αντοχή σε υψηλές θερμοκρασίες:Το τιτάνιο διατηρεί τις μηχανικές του ιδιότητες και την αντοχή στη διάβρωση σε υψηλές θερμοκρασίες, μέχρι περίπου 600 ° C (1112 ° F), ανάλογα με την ποιότητα.Αυτό καθιστά τις φλάντζες από τιτάνιο κατάλληλες για εφαρμογές υψηλών θερμοκρασιών, όπως η χημική επεξεργασία και η παραγωγή θερμικής ενέργειας.

Βιοσυμβατότητα:Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, γεγονός που το καθιστά κατάλληλο για χρήση σε βιομηχανίες όπως τα φαρμακευτικά προϊόντα, η επεξεργασία τροφίμων και τα ιατρικά προϊόντα, όπου η καθαρότητα και η ασφάλεια του προϊόντος είναι πρωταρχικής σημασίας.

Χαμηλή θερμική διαστολή:Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής σε σύγκριση με τον χάλυβα, γεγονός που μπορεί να μειώσει τον κίνδυνο διαρροών και αποτυχιών σε συστήματα σωληνώσεων λόγω διακυμάνσεων θερμοκρασίας.

Μακροζωία και αντοχή:Το τιτάνιο είναι γνωστό για την εξαιρετική αντοχή του και την αντοχή του στην υποβάθμιση με την πάροδο του χρόνου, εξασφαλίζοντας μεγαλύτερη διάρκεια ζωής και μειωμένα κόστη συντήρησης σε σύγκριση με άλλα υλικά.

Εύκολη κατασκευή:Το τιτάνιο μπορεί εύκολα να μεταποιηθεί, να συγκολληθεί και να σχηματιστεί σε σύνθετα σχήματα, επιτρέποντας προσαρμοσμένα σχέδια και διαμορφώσεις για να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις του έργου.

Μη μαγνητικές και μη σπινθηροειδείς:Το τιτάνιο δεν είναι μαγνητικό και δεν έχει σπίθες, γεγονός που το καθιστά κατάλληλο για εφαρμογές όπου αυτές οι ιδιότητες είναι ευνοϊκές.όπως σε ευαίσθητο ηλεκτρονικό εξοπλισμό ή περιβάλλοντα με κίνδυνο έκρηξης.

Περιβαλλοντική συμβατότητα:Το τιτάνιο είναι φιλικό προς το περιβάλλον λόγω της αντοχής του στη διάβρωση, της μακροζωίας του και της ικανότητάς του να ανακυκλώνεται, μειώνοντας την περιβαλλοντική του επίδραση κατά τη διάρκεια του κύκλου ζωής του.

5Η διαδικασία παραγωγής των φλάντζων τύπου DIN 86029:

Επιλογή υλικού:

Σύνθεση τιτανίου: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.15Pd), επιλέγονται για τις ειδικές μηχανικές τους ιδιότητες, την αντοχή στη διάβρωση και άλλα σχετικά χαρακτηριστικά.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι τιτανίου κοπίζονται σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις της φλάντζας.

Σφυρηλάτηση ή έλαση: Το υλικό τιτανίου θερμαίνεται σε βέλτιστη θερμοκρασία και σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή έλασης για να σχηματιστούν τα αρχικά κενά φλάντζας.Αυτό περιλαμβάνει το σχηματισμό του λαιμού και του προσώπου της φλάντζας.

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες κενές μονάδες τιτανίου υποβάλλονται σε επεξεργασίες ακριβείας.Αυτό περιλαμβάνει την περιστροφή για την επίτευξη της επιθυμητής εξωτερικής διάμετρος (OD) και το άλεμα για τη δημιουργία της επιφάνειας φλάντζας (υψωμένο πρόσωπο, επίπεδης επιφάνειας, ή δακτυλιοειδούς σύνδεσης σύμφωνα με τις προδιαγραφές ASME B16.5).

Τρυπές: Τρυπώνται τρύπες στο φλάντζ για να χωρέσουν οι βίδες και να εξασφαλιστεί η σωστή ευθυγράμμιση με τους σωλήνες σύνδεσης.

Προετοιμασία συγκόλλησης:

Στρογγυλοποίηση: Τα άκρα της φλάντζας του λαιμού συγκόλλησης, ειδικά η περιοχή όπου συνδέεται με τον σωλήνα, είναι στρογγυλοποιημένα για να διευκολύνουν τη συγκόλληση.

Διάταξη:

Συστήματα συγκόλλησης: Οι φλάντζες λαιμού συγκόλλησης τιτανίου συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή παρόμοιες μεθόδους κατάλληλες για κράματα τιτανίου.Η συγκόλληση πραγματοποιείται με προσοχή για τη διατήρηση μιας προστατευμένης ατμόσφαιρας (αργκόνιο ή ήλιο) για την πρόληψη της μόλυνσης και της οξείδωσης, το οποίο μπορεί να θέσει σε κίνδυνο την αντοχή του τιτανίου στη διάβρωση.

Επιθεώρηση συγκόλλησης: Η επιθεώρηση μετά τη συγκόλληση περιλαμβάνει μη καταστροφικές μεθόδους δοκιμής (NDT), όπως δοκιμές διείσδυσης βαφής ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας των συγκόλλησεων.

Θερμική επεξεργασία (εάν απαιτείται):

Επεξεργασία με θέρμανση: Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εφαρμοστεί θερμική επεξεργασία με θέρμανση ή μείωση της πίεσης για τη βελτιστοποίηση των ιδιοτήτων του υλικού και τη μείωση των υπολειμματικών πιέσεων.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλέγγι λαιμού συγκόλλησης υποβάλλεται σε αυστηρούς ελέγχους διαστάσεων για να διασφαλιστεί ότι πληροί ακριβείς ανοχές και προδιαγραφές, συμπεριλαμβανομένων εκείνων που ορίζονται από το ASME B16.5.

Οπτική και επιφανειακή επιθεώρηση: Οι οπτικές επιθεωρήσεις διασφαλίζουν ότι δεν υπάρχουν ελαττώματα ή ατέλειες επιφάνειας που θα μπορούσαν να επηρεάσουν την απόδοση ή την ακεραιότητα.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της ακεραιότητας πίεσης και της αντοχής στη διαρροή της φλάντζας υπό καθορισμένες συνθήκες.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επικάλυψη: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας όπως παθητικοποίηση ή ανωδίαση για την περαιτέρω ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της τελικής επιφάνειας.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως η ποιότητα του υλικού, το μέγεθος, η κλάση πίεσης και η ταυτοποίηση του κατασκευαστή για την ιχνηλασιμότητα.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά οι επιθεωρήσεις και οι δοκιμές, οι φλάντζες λαιμού συγκόλλησης από τιτάνιο συσκευάζονται προσεκτικά για να αποφευχθεί η βλάβη κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στους πελάτες ή στα κέντρα διανομής.

6Διαφορετικοί τύποι προσώπου των φλάντζων πλακέτας τιτανίου:

Επικαιροποιημένη επιφάνεια (RF) φλέγγας:

1. Σχεδιασμός:

   • Ανυψωμένη επιφάνεια: Μια φλάντσα με ανυψωμένη επιφάνεια έχει ένα μικρό τμήμα γύρω από το τρυπάνι που έχει τρυπηθεί ελαφρώς μεγαλύτερο από τη διάμετρο του σωλήνα.
   • Επιφάνεια σφράγισης: Η ανυψωμένη όψη χρησιμεύει ως η κύρια επιφάνεια σφράγισης όπου στηρίζεται η σφραγίδα.

2. Πλεονεκτήματα

   • Βελτιωμένη σφράγιση: Η σχεδίαση της ανυψωμένης όψης συγκεντρώνει την συμπίεση της σφραγίδας σε μικρότερη περιοχή, βελτιώνοντας την αποτελεσματικότητα της σφραγίδας.
   • Προστασία: Η ανυψωμένη όψη βοηθά στην προστασία της επιφάνειας της φλάντζας από ζημιές κατά τον χειρισμό και την εγκατάσταση.

3. Εφαρμογές:

   • Συχνές: Οι φλάντζες με ανυψωμένο πρόσωπο είναι πιο κοινές σε τυποποιημένες βιομηχανικές εφαρμογές όπου είναι απαραίτητη μια αξιόπιστη και χωρίς διαρροή σφραγίδα.
   • Δυνάμεις πίεσης: Κατάλληλο για εφαρμογές υψηλότερης πίεσης, καθώς η ανυψωμένη όψη επιτρέπει καλύτερη συμπίεση της συμπίεσης.

Σφραγίδα επίπεδης όψης (FF):

1. Σχεδιασμός:

   • Ευθεία επιφάνεια: Οι φλάντζες Flat Face έχουν επίπεδη ή ομαλή επιφάνεια χωρίς προεξοχές ή ανυψωμένες περιοχές γύρω από την οπή.
   • Επιφάνεια σφράγισης: Η σφράγιση επιτυγχάνεται με τοποθέτηση της σφραγίδας απευθείας στην επίπεδη επιφάνεια της φλάντζας.

2. Πλεονεκτήματα

   • Εύκολη ευθυγράμμιση: Οι φλάντζες Flat Face είναι ευκολότερες να ευθυγραμμιστούν κατά τη διάρκεια της συναρμολόγησης επειδή δεν υπάρχουν ανυψωμένες επιφάνειες για να αντιμετωπίσουν.
   • Εξοικονόμηση χώρου: Απαιτούν λιγότερο χώρο σε σύγκριση με τις φλάντζες Raised Face, οι οποίες μπορεί να είναι πλεονεκτικές σε στενές εγκαταστάσεις.

3. Εφαρμογές:

   • Εξειδικευμένες: Οι φλάντζες επίπεδης επιφάνειας χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής πίεσης και μη κρίσιμης σημασίας όπου οι απαιτήσεις σφράγισης είναι λιγότερο αυστηρές.
   • Ειδικές συμπίεσεις: Μπορεί να απαιτούνται ειδικές συμπίεσεις (όπως συμπίεσεις πλήρους όψεως) που καλύπτουν ολόκληρο το πρόσωπο της φλάντζας για να εξασφαλιστεί η σωστή σφράγιση.

Επιλέγοντας ανάμεσα σε σηκωμένο πρόσωπο και επίπεδο πρόσωπο:

• Απαιτήσεις πίεσης και σφραγίσματος: Προτιμάται η χρήση φλάντζων με ανυψωμένο πρόσωπο για εφαρμογές υψηλότερης πίεσης όπου είναι κρίσιμη η αξιόπιστη σφραγίδα.Οι φλάντζες επίπεδης επιφάνειας είναι κατάλληλες για εφαρμογές χαμηλότερης πίεσης ή όπου οι περιορισμοί χώρου αποτελούν ανησυχία.

• Επιλογή συμπίεσης: Η επιλογή της συμπίεσης (όπως τύπου δαχτυλιδιού ή πλήρους όψεως) εξαρτάται από τον τύπο επιφάνειας φλάντζας (RF ή FF) και τις απαιτήσεις εφαρμογής για την ακεραιότητα της σφραγίδας.

7Εφαρμογές της DIN 86029 Hubbed Slip On Flanges:

Χημική επεξεργασία: Η αντοχή του τιτανίου στη διάβρωση καθιστά τις φλάντζες DIN86029 ιδανικές για τον χειρισμό διαβρωτικών χημικών ουσιών και οξέων σε εργοστάσια επεξεργασίας χημικών ουσιών.Χρησιμοποιούνται σε αγωγούς., αντιδραστήρες και δεξαμενές αποθήκευσης όπου η αντοχή σε χημικές επιθέσεις είναι κρίσιμη.

Βιομηχανία πετρελαίου και φυσικού αερίου: Σε υπεράκτιες πλατφόρμες, διυλιστήρια και αγωγούς, αυτές οι φλάντζες χρησιμοποιούνται λόγω της ικανότητας του τιτανίου να αντέχει στο θαλάσσιο νερό, υδρογονάνθρακες,και σκληρές περιβαλλοντικές συνθήκες χωρίς διάβρωσηΧρησιμοποιούνται σε συστήματα αγωγών, ανταλλακτές θερμότητας και δοχεία υπό πίεση.

Αεροδιαστημική: Η ελαφρύτητα και η υψηλή αναλογία αντοχής προς βάρος του τιτανίου καθιστούν τις φλάντζες DIN 86029 που είναι κατάλληλες για αεροδιαστημικές εφαρμογές.γραμμές καυσίμου, και δομικά στοιχεία όπου η μείωση του βάρους και η αντοχή είναι απαραίτητες.

Ναυτιλιακή βιομηχανία: Οι φλάντζες τιτανίου είναι ανθεκτικές στη διάβρωση από το θαλάσσιο νερό, γεγονός που τις καθιστά πολύτιμες σε θαλάσσιες εφαρμογές.και υπεράκτιες πλατφόρμες όπου η αντοχή στη διάβρωση είναι κρίσιμη.

Ιατρικός εξοπλισμός:Η βιοσυμβατότητα του τιτανίου το καθιστά κατάλληλο για ιατρικές εφαρμογές, όπως σε εξοπλισμό επεξεργασίας φαρμάκων και συστήματα παροχής ιατρικών αερίων, όπου η καθαρότητα και η ασφάλεια του προϊόντος είναι πρωταρχικής σημασίας.

Βιομηχανία τροφίμων και ποτών: Η αδράνεια και η αντοχή του σε διάβρωση το καθιστούν κατάλληλο για χειρισμό τροφίμων και ποτών.Οι φλάντζες οδοντωτής επιφάνειας από τιτάνιο DIN 86029 χρησιμοποιούνται σε εξοπλισμό μεταποίησης, δεξαμενές αποθήκευσης και συστήματα αγωγών σε εργοστάσια μεταποίησης τροφίμων.

Παραγωγή ηλεκτρικής ενέργειας: Αυτές οι φλάντζες χρησιμοποιούνται σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων των εγκαταστάσεων πυρηνικών και ορυκτών καυσίμων, όπου εκτίθενται σε υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα.Η ικανότητα του τιτανίου να διατηρεί τις ιδιότητές του σε υψηλές θερμοκρασίες το καθιστά κατάλληλο για αυτές τις εφαρμογές.

Προστασία του περιβάλλοντος: Η αντοχή του τιτανίου στη διάβρωση και τις χημικές ουσίες το καθιστά χρήσιμο σε εφαρμογές προστασίας του περιβάλλοντος, όπως σταθμοί επεξεργασίας λυμάτων και συστήματα ελέγχου της ρύπανσης.
