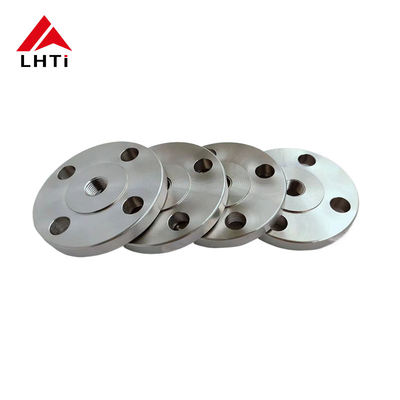

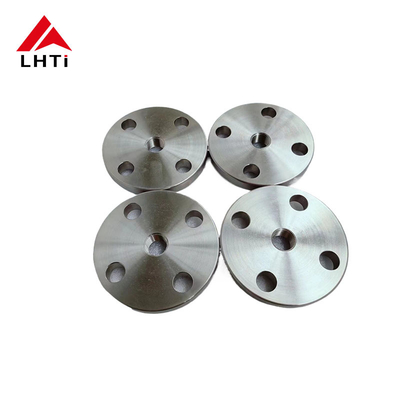

DIN 2503 Πλάκα τιτανίου που γλιστράει πάνω σε φλάντσα Gr2 Gr5 Gr7 PN40 PLRF Σηκωμένη όψη / επίπεδη όψη Πλάκα φλάντσας για συστήματα αγωγών

2Αριθμοί DIN 2503 Φλάντζης από πλάκα τιτανίου

Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκόλληση και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστατικά (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

• Τιτάνιο: Το τιτάνιο έχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα χλωρίδια και τα οξειδωτικά οξέα.Σχηματίζει ένα προστατευτικό στρώμα οξειδίου που ενισχύει την αντοχή του στη διάβρωση.
• Ατσάλι από ανοξείδωτο χάλυβα: Το ανοξείδωτο χάλυβα προσφέρει επίσης καλή αντοχή στη διάβρωση, αλλά όχι στο βαθμό του τιτανίου.Μπορεί να απαιτείται πρόσθετη επικάλυψη ή επεξεργασία για ενισχυμένη προστασία σε διαβρωτικά περιβάλλοντα.
• Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ευαίσθητος στη διάβρωση, ιδιαίτερα σε υγρές ή όξινες συνθήκες, και απαιτεί επικαλύψεις ή κράματα για προστασία.
• Ινκόνελ: Τα κράματα Ινκόνελ παρέχουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των συνθηκών υψηλής θερμοκρασίας και πίεσης.

3.Προδιαγραφές για την φλάντσα από πλακέτα τιτανίου DIN2502 PN16

4Γιατί επιλέγουμε φλάντζες από τιτάνιο στις εφαρμογές;

Πλακέτες από τιτάνιοΕπιλέγονται σε διάφορες βιομηχανίες κυρίως λόγω των μοναδικών ιδιοτήτων και των πλεονεκτημάτων τους που τους καθιστούν κατάλληλους για ειδικές εφαρμογές όπου άλλα υλικά ενδέχεται να μην λειτουργούν τόσο αποτελεσματικά.

Το τιτάνιο παρουσιάζει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, η χημική επεξεργασία και οι θαλάσσιες εφαρμογές.Αυτή η αντοχή στη διάβρωση συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού και μειώνει το κόστος συντήρησης.

Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας το σημαντικά ισχυρότερο από πολλά άλλα μέταλλα, όπως το ανοξείδωτο χάλυβα ή τα κράματα αλουμινίου, ενώ είναι πολύ ελαφρύτερο.Αυτή η ιδιότητα είναι ζωτικής σημασίας στην αεροδιαστημική βιομηχανία., ναυτιλιακών και αυτοκινητοβιομηχανιών όπου η εξοικονόμηση βάρους είναι κρίσιμη.

Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, καθιστώντας το ιδανικό για ιατρικά εμφυτεύματα όπως ορθοπεδικά εμφυτεύματα και χειρουργικά όργανα.Ενσωματώνεται καλά στο ανθρώπινο σώμα και ελαχιστοποιεί τον κίνδυνο ανεπιθύμητων ενεργειών.

- Δεν ξέρω.Το τιτάνιο διατηρεί τις μηχανικές του ιδιότητες σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές όπου απαιτείται θερμική σταθερότητα.Αυτό περιλαμβάνει αεροδιαστημικά εξαρτήματα και βιομηχανικές διεργασίες που περιλαμβάνουν υψηλή θερμότητα..

- Δεν ξέρω.Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής, παρόμοιο με το ανοξείδωτο χάλυβα.διασφάλιση της αξιοπιστίας σε κρίσιμες εφαρμογές.

- Δεν ξέρω.Το τιτάνιο είναι γνωστό για την αντοχή του και τη μακρά διάρκεια ζωής του, ακόμη και σε δύσκολες συνθήκες λειτουργίας.Παρά το υψηλότερο αρχικό κόστος σε σύγκριση με ορισμένα άλλα υλικά.

Οι φλάντζες πλακών από τιτάνιο προτιμούνται σε βιομηχανίες όπου ο μοναδικός συνδυασμός των ιδιοτήτων τους είναι απαραίτητος, όπως η αεροδιαστημική βιομηχανία, η χημική επεξεργασία, τα εργοστάσια αφαλάτωσης και οι υπεράκτιες πετρελαϊκές πλατφόρμες.

5Διαφορετικοί τύποι προσώπου των φλάντζων πλακέτας τιτανίου:

Επικαιροποιημένη επιφάνεια (RF) φλέγγας:

1. Σχεδιασμός:

   • Ανυψωμένη επιφάνεια: Μια φλάντσα με ανυψωμένη επιφάνεια έχει ένα μικρό τμήμα γύρω από το τρυπάνι που έχει τρυπηθεί ελαφρώς μεγαλύτερο από τη διάμετρο του σωλήνα.
   • Επιφάνεια σφράγισης: Η ανυψωμένη όψη χρησιμεύει ως η κύρια επιφάνεια σφράγισης όπου στηρίζεται η σφραγίδα.

2. Πλεονεκτήματα

   • Βελτιωμένη σφράγιση: Η σχεδίαση της ανυψωμένης όψης συγκεντρώνει την συμπίεση της σφραγίδας σε μικρότερη περιοχή, βελτιώνοντας την αποτελεσματικότητα της σφραγίδας.
   • Προστασία: Η ανυψωμένη όψη βοηθά στην προστασία της επιφάνειας της φλάντζας από ζημιές κατά τον χειρισμό και την εγκατάσταση.

3. Εφαρμογές:

   • Συχνές: Οι φλάντζες με ανυψωμένο πρόσωπο είναι πιο κοινές σε τυποποιημένες βιομηχανικές εφαρμογές όπου είναι απαραίτητη μια αξιόπιστη και χωρίς διαρροή σφραγίδα.
   • Δυνάμεις πίεσης: Κατάλληλο για εφαρμογές υψηλότερης πίεσης, καθώς η ανυψωμένη όψη επιτρέπει καλύτερη συμπίεση της συμπίεσης.

Σφραγίδα επίπεδης όψης (FF):

1. Σχεδιασμός:

   • Ευθεία επιφάνεια: Οι φλάντζες Flat Face έχουν επίπεδη ή ομαλή επιφάνεια χωρίς προεξοχές ή ανυψωμένες περιοχές γύρω από την οπή.
   • Επιφάνεια σφράγισης: Η σφράγιση επιτυγχάνεται με τοποθέτηση της σφραγίδας απευθείας στην επίπεδη επιφάνεια της φλάντζας.

2. Πλεονεκτήματα

   • Εύκολη ευθυγράμμιση: Οι φλάντζες Flat Face είναι ευκολότερες να ευθυγραμμιστούν κατά τη διάρκεια της συναρμολόγησης επειδή δεν υπάρχουν ανυψωμένες επιφάνειες για να αντιμετωπίσουν.
   • Εξοικονόμηση χώρου: Απαιτούν λιγότερο χώρο σε σύγκριση με τις φλάντζες Raised Face, οι οποίες μπορεί να είναι πλεονεκτικές σε στενές εγκαταστάσεις.

3. Εφαρμογές:

   • Εξειδικευμένες: Οι φλάντζες επίπεδης επιφάνειας χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής πίεσης και μη κρίσιμης σημασίας όπου οι απαιτήσεις σφράγισης είναι λιγότερο αυστηρές.
   • Ειδικές συμπίεσεις: Μπορεί να απαιτούνται ειδικές συμπίεσεις (όπως συμπίεσεις πλήρους όψεως) που καλύπτουν ολόκληρο το πρόσωπο της φλάντζας για να εξασφαλιστεί η σωστή σφράγιση.

Επιλέγοντας ανάμεσα σε σηκωμένο πρόσωπο και επίπεδο πρόσωπο:

• Απαιτήσεις πίεσης και σφραγίσματος: Προτιμάται η χρήση φλάντζων με ανυψωμένο πρόσωπο για εφαρμογές υψηλότερης πίεσης όπου είναι κρίσιμη η αξιόπιστη σφραγίδα.Οι φλάντζες επίπεδης επιφάνειας είναι κατάλληλες για εφαρμογές χαμηλότερης πίεσης ή όπου οι περιορισμοί χώρου αποτελούν ανησυχία.

• Επιλογή συμπίεσης: Η επιλογή της συμπίεσης (όπως τύπου δαχτυλιδιού ή πλήρους όψεως) εξαρτάται από τον τύπο επιφάνειας φλάντζας (RF ή FF) και τις απαιτήσεις εφαρμογής για την ακεραιότητα της σφραγίδας.

6. Προδιαγραφές για φλάντζες από πλάκες τιτανίου

AFNOR NF E29-200-1: Γαλλικό πρότυπο για φλάντζες, συμπεριλαμβανομένων των φλάντζων τιτανίου.

Αρμόδια για την κατασκευή οχημάτων5: Πρότυπο της Αμερικανικής Εταιρείας Μηχανικών Μηχανικών (ASME) για τις φλάντζες σωλήνων και τα εξαρτήματα με φλάντζες. Καλύπτει τις φλάντζες τιτανίου που χρησιμοποιούνται στη Βόρεια Αμερική και διεθνώς.

AWWA C207: Πρότυπο της American Water Works Association (AWWA) για φλάντζες χάλυβα για υδραυλικά έργα, συμπεριλαμβανομένων των φλάντζων τιτανίου που χρησιμοποιούνται σε εφαρμογές επεξεργασίας νερού.

BS1560, BS4504, BS10: Βρετανικά πρότυπα για φλάντζες σωλήνων και βίδες, συμπεριλαμβανομένων των υλικών τιτανίου.

ISO7005-1: Πρότυπο του Διεθνούς Οργανισμού Τυποποίησης (ISO) για μεταλλικές φλέγγες, συμπεριλαμβανομένων των φλέγγων τιτανίου.

MSS SP 44: Εταιρεία Τυποποίησης Κατασκευαστών (Manufacturer's Standardization Society, MSS) του προτύπου της Βιομηχανίας Βαλβών και Εφοδιαστικών για τις φλάντζες ατσάλινων αγωγών.

AS2129: Αυστραλιανό πρότυπο για φλάντζες, συμπεριλαμβανομένων των φλάντζων από τιτάνιο.

CSA Z245.12: Καναδικό πρότυπο για φλάντζες χάλυβα, συμπεριλαμβανομένων των υλικών τιτανίου.

DIN2573, DIN2576, DIN2501, DIN2502: Γερμανικά πρότυπα (DIN) για φλάντζες, που καλύπτουν διάφορους τύπους και διαστάσεις φλάντζων τιτανίου.

EN1092-1, EN1759-1: Ευρωπαϊκά πρότυπα (EN) για φλάντζες, συμπεριλαμβανομένων των φλάντζων από τιτάνιο.

JIS B2220: Ιαπωνικά Βιομηχανικά Πρότυπα (JIS) για φλάντζες χάλυβα, συμπεριλαμβανομένων των φλάντζων τιτανίου.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Ιταλικά πρότυπα (UNI) για φλάντζες σωλήνων, συμπεριλαμβανομένων των υλικών τιτανίου.

7Εφαρμογές της φλάντζης από πλακέτα τιτανίου DIN2503

• Κατασκευή αγωγών:Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Εξαγωγικές μονάδες:Εγκατασταθεί σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου είναι απαραίτητη η αντοχή σε διαβρωτικές χημικές ουσίες.
• Ακτές πλατφόρμεςΧρησιμοποιείται σε υπεράκτιες γεωτρήσεις και παραγωγικές πλατφόρμες για να αντέχει σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου:Χρησιμοποιείται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.
