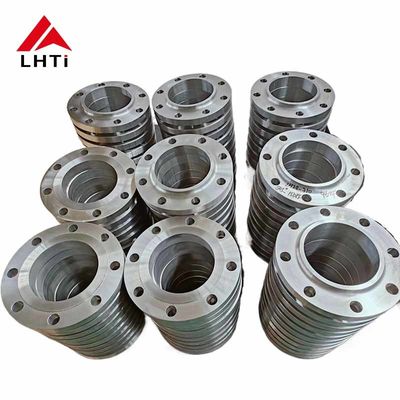

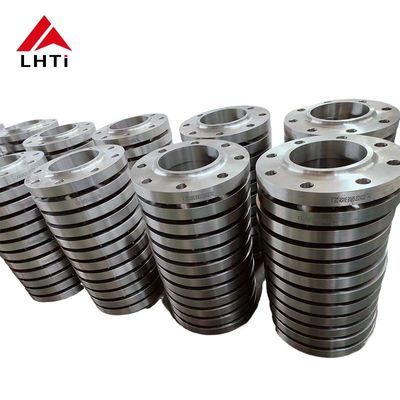

EN1092-01 Πλάκα τιτανίου που γλιστράει στην φλάνσα Gr1 Gr2 Gr5 Gr7 Πλάκα σωλήνων φλάνσας PN 16 για τη βιομηχανία πετρελαίου και φυσικού αερίου

2Αξιολογίες της EN1092-01 Φλάντζες από πλάκες τιτανίου

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

4.

5. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

6.

7. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκόλληση και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

8.

9. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

10.

11. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστατικά (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

    • Τιτάνιο: Το τιτάνιο έχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα χλωρίδια και τα οξειδωτικά οξέα.Σχηματίζει ένα προστατευτικό στρώμα οξειδίου που ενισχύει την αντοχή του στη διάβρωση.
    • Ατσάλι από ανοξείδωτο χάλυβα: Το ανοξείδωτο χάλυβα προσφέρει επίσης καλή αντοχή στη διάβρωση, αλλά όχι στο βαθμό του τιτανίου.Μπορεί να απαιτείται πρόσθετη επικάλυψη ή επεξεργασία για ενισχυμένη προστασία σε διαβρωτικά περιβάλλοντα.
    • Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ευαίσθητος στη διάβρωση, ιδιαίτερα σε υγρές ή όξινες συνθήκες, και απαιτεί επικαλύψεις ή κράματα για προστασία.
    • Ινκόνελ: Τα κράματα Ινκόνελ παρέχουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των συνθηκών υψηλής θερμοκρασίας και πίεσης.

3.Προδιαγραφές για την φλάντσα από πλακέτα τιτανίου DIN2501 PN16

4Διαφορετικοί τύποι προσώπου των φλάντζων πλακέτας τιτανίου:

Επικαιροποιημένη επιφάνεια (RF) φλέγγας:

1. Σχεδιασμός:

   • Ανυψωμένη επιφάνεια: Μια φλάντσα με ανυψωμένη επιφάνεια έχει ένα μικρό τμήμα γύρω από το τρυπάνι που έχει τρυπηθεί ελαφρώς μεγαλύτερο από τη διάμετρο του σωλήνα.
   • Επιφάνεια σφράγισης: Η ανυψωμένη όψη χρησιμεύει ως η κύρια επιφάνεια σφράγισης όπου στηρίζεται η σφραγίδα.

2. Πλεονεκτήματα

   • Βελτιωμένη σφράγιση: Η σχεδίαση της ανυψωμένης όψης συγκεντρώνει την συμπίεση της σφραγίδας σε μικρότερη περιοχή, βελτιώνοντας την αποτελεσματικότητα της σφραγίδας.
   • Προστασία: Η ανυψωμένη όψη βοηθά στην προστασία της επιφάνειας της φλάντζας από ζημιές κατά τον χειρισμό και την εγκατάσταση.

3. Εφαρμογές:

   • Συχνές: Οι φλάντζες με ανυψωμένο πρόσωπο είναι πιο κοινές σε τυποποιημένες βιομηχανικές εφαρμογές όπου είναι απαραίτητη μια αξιόπιστη και χωρίς διαρροή σφραγίδα.
   • Δυνάμεις πίεσης: Κατάλληλο για εφαρμογές υψηλότερης πίεσης, καθώς η ανυψωμένη όψη επιτρέπει καλύτερη συμπίεση της συμπίεσης.

Σφραγίδα επίπεδης όψης (FF):

1. Σχεδιασμός:

   • Ευθεία επιφάνεια: Οι φλάντζες Flat Face έχουν επίπεδη ή ομαλή επιφάνεια χωρίς προεξοχές ή ανυψωμένες περιοχές γύρω από την οπή.
   • Επιφάνεια σφράγισης: Η σφράγιση επιτυγχάνεται με τοποθέτηση της σφραγίδας απευθείας στην επίπεδη επιφάνεια της φλάντζας.

2. Πλεονεκτήματα

   • Εύκολη ευθυγράμμιση: Οι φλάντζες Flat Face είναι ευκολότερες να ευθυγραμμιστούν κατά τη διάρκεια της συναρμολόγησης επειδή δεν υπάρχουν ανυψωμένες επιφάνειες για να αντιμετωπίσουν.
   • Εξοικονόμηση χώρου: Απαιτούν λιγότερο χώρο σε σύγκριση με τις φλάντζες Raised Face, οι οποίες μπορεί να είναι πλεονεκτικές σε στενές εγκαταστάσεις.

3. Εφαρμογές:

   • Εξειδικευμένες: Οι φλάντζες επίπεδης επιφάνειας χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής πίεσης και μη κρίσιμης σημασίας όπου οι απαιτήσεις σφράγισης είναι λιγότερο αυστηρές.
   • Ειδικές συμπίεσεις: Μπορεί να απαιτούνται ειδικές συμπίεσεις (όπως συμπίεσεις πλήρους όψεως) που καλύπτουν ολόκληρο το πρόσωπο της φλάντζας για να εξασφαλιστεί η σωστή σφράγιση.

Επιλέγοντας ανάμεσα σε σηκωμένο πρόσωπο και επίπεδο πρόσωπο:

• Απαιτήσεις πίεσης και σφραγίσματος: Προτιμάται η χρήση φλάντζων με ανυψωμένο πρόσωπο για εφαρμογές υψηλότερης πίεσης όπου είναι κρίσιμη η αξιόπιστη σφραγίδα.Οι φλάντζες επίπεδης επιφάνειας είναι κατάλληλες για εφαρμογές χαμηλότερης πίεσης ή όπου οι περιορισμοί χώρου αποτελούν ανησυχία.

• Επιλογή συμπίεσης: Η επιλογή της συμπίεσης (όπως τύπου δαχτυλιδιού ή πλήρους όψεως) εξαρτάται από τον τύπο επιφάνειας φλάντζας (RF ή FF) και τις απαιτήσεις εφαρμογής για την ακεραιότητα της σφραγίδας.

5Πιστοποιητικά φλάντζων από πλάκες τιτανίου:

Οι φλάντζες πλακών από τιτάνιο συμμορφώνονται συνήθως με διάφορα διεθνή πρότυπα και ενδέχεται να απαιτούν πιστοποίηση για να διασφαλιστεί η συμμόρφωση με τις απαιτήσεις ποιότητας και ασφάλειας.Τα κοινά πιστοποιητικά για τις φλάντζες πλακών τιτανίου περιλαμβάνουν::

Πιστοποιητικά υλικών:Αυτά πιστοποιούν τη σύνθεση και τις ιδιότητες του χρησιμοποιούμενου τιτανίου, διασφαλίζοντας ότι πληροί συγκεκριμένα πρότυπα όπως οι απαιτήσεις ASTM ή EN για καθαρότητα, μηχανικές ιδιότητες και αντοχή στη διάβρωση.

Πιστοποιητικά διαστάσεων:Τα εν λόγω πιστοποιητικά πιστοποιούν ότι οι φλάντζες πληρούν ακριβείς διαμετρικές προδιαγραφές σύμφωνα με πρότυπα όπως το EN1092-01 ή το ASME B16.5, διασφαλίζοντας την κατάλληλη τοποθέτησή τους και τη σωστή λειτουργία τους στο σύστημα σωλήνων.

Πιστοποιητικά ονομαστικής πίεσης:Αυτά επιβεβαιώνουν ότι οι φλάντζες έχουν δοκιμαστεί και έχουν αξιολογηθεί ώστε να αντέχουν σε συγκεκριμένα επίπεδα πίεσης, όπως PN 6, PN 10, PN 16, κλπ., ή βαθμολογίες κλάσης ANSI σύμφωνα με τα πρότυπα ASME.

- Δεν ξέρω.Πιστοποιητικά συστήματος διαχείρισης ποιότητας:Όπως το ISO 9001, το οποίο διασφαλίζει ότι ο κατασκευαστής έχει εφαρμόσει και διατηρεί ένα σύστημα διαχείρισης ποιότητας που πληροί διεθνή πρότυπα για συνέπεια και διασφάλιση ποιότητας.

Πιστοποιητικά δοκιμών:Αυτά μπορεί να περιλαμβάνουν πιστοποιητικά για μη καταστροφικές μεθόδους δοκιμών (NDT), όπως υπερήχων δοκιμών (UT), ακτινογραφικών δοκιμών (RT) ή δοκιμών διεισδυτικών χρωστικών (PT),διασφάλιση της ακεραιότητας των συγκόλλησεων και της συνολικής κατασκευής.

Πιστοποιητικά αντοχής στη διάβρωση:Ιδιαίτερα σημαντικά για το τιτάνιο, αυτά μπορεί να αποδεικνύουν την αντοχή του υλικού σε συγκεκριμένα διαβρωτικά περιβάλλοντα, όπως το θαλάσσιο νερό ή η έκθεση σε χημικές ουσίες.

6Κοινά πρότυπα για τις φλάντζες από τιτάνιο
