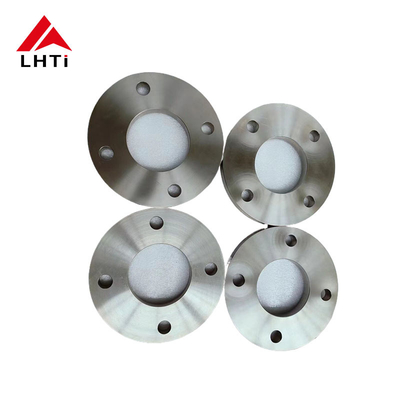

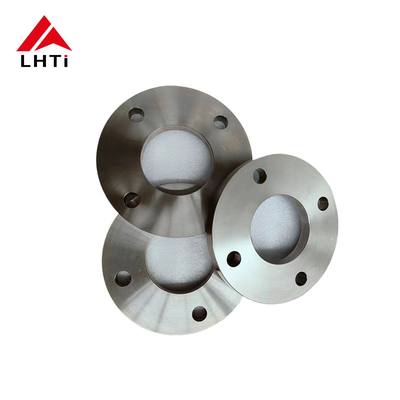

Διάταξη DIN 2503 Gr1 Gr2 Gr7 PN40

2. Κατηγορίες φλάντζης από πλακέτα τιτανίου

1. Κατηγορία 1 Τιτάνιο:Γνωστό για την υψηλή ευελιξία του, το τιτάνιο κλάσης 1 είναι το πιο μαλακό και πιο διαμορφώσιμο από όλα τα εμπορικά καθαρά είδη τιτανίου.Χρησιμοποιείται κυρίως σε εφαρμογές που απαιτούν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα όπως η βιομηχανία χημικής επεξεργασίας..

2.

3.

4. Κατηγορία 2 Τιτάνιο:Το πιο ευρέως χρησιμοποιούμενο είδος τιτανίου, προσφέρει μια καλή ισορροπία μεταξύ αντοχής και ευελιξίας, με εξαιρετική αντοχή στη διάβρωση.Συμπεριλαμβανομένων των φλάντζων για συστήματα σωλήνων.

5.

6. Κατηγορία 5 Τιτάνιο (Ti 6Al-4V):Πρόκειται για ένα κράμα και είναι το πιο συχνά χρησιμοποιούμενο από όλα τα κράματα τιτανίου.Το τιτάνιο κλάσης 5 χρησιμοποιείται σε εφαρμογές υψηλής αντοχής όπου απαιτείται αντοχή τόσο στην θερμότητα όσο και στη διάβρωση.

7.

8. Κατηγορία 7 Τιτάνιο:Με εξαιρετική συγκόλληση και κατασκευαστικότητα, η κλάση αυτή περιλαμβάνει παλλάδιο για ενισχυμένη αντοχή στη διάβρωση, ιδιαίτερα ενάντια στα ελαττωτικά οξέα και την τοπική επίθεση σε καυτά αλογονίδια.

9.

10. Κατηγορία 12 Τιτάνιο:Αυτή η ποιότητα προσφέρει ενισχυμένη αντοχή στη θερμότητα και αντοχή σε σύγκριση με άλλες εμπορικά καθαρές ποιότητες.

11.

12. Κατηγορία 23 Τιτάνιο (Ti 6Al-4V ELI):Αυτή η βαθμίδα είναι παρόμοια με την βαθμίδα 5, αλλά έχει εξαιρετικά χαμηλά διαστατικά (ELI), καθιστώντας την προτιμότερη για υψηλότερη αντοχή κατά το κάταγμα και βελτιωμένη ευελιξία.Χρησιμοποιείται συχνά σε ιατρικές εφαρμογές και είναι επίσης κατάλληλο για φλάντζες σε κρίσιμες περιπτώσεις, εφαρμογές υψηλού επιπέδου.

    • Τιτάνιο: Το τιτάνιο έχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, τα χλωρίδια και τα οξειδωτικά οξέα.Σχηματίζει ένα προστατευτικό στρώμα οξειδίου που ενισχύει την αντοχή του στη διάβρωση.
    • Ατσάλι από ανοξείδωτο χάλυβα: Το ανοξείδωτο χάλυβα προσφέρει επίσης καλή αντοχή στη διάβρωση, αλλά όχι στο βαθμό του τιτανίου.Μπορεί να απαιτείται πρόσθετη επικάλυψη ή επεξεργασία για ενισχυμένη προστασία σε διαβρωτικά περιβάλλοντα.
    • Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ευαίσθητος στη διάβρωση, ιδιαίτερα σε υγρές ή όξινες συνθήκες, και απαιτεί επικαλύψεις ή κράματα για προστασία.
    • Ινκόνελ: Τα κράματα Ινκόνελ παρέχουν εξαιρετική αντοχή στην οξείδωση και τη διάβρωση σε ακραία περιβάλλοντα, συμπεριλαμβανομένων των συνθηκών υψηλής θερμοκρασίας και πίεσης.
13.

14.

3.Προδιαγραφές για την φλάντσα από πλακέτα τιτανίου DIN2501 PN40

4Γιατί επιλέγουμε φλάντζες από τιτάνιο στις εφαρμογές;

Πλακέτες από τιτάνιοΕπιλέγονται σε διάφορες βιομηχανίες κυρίως λόγω των μοναδικών ιδιοτήτων και των πλεονεκτημάτων τους που τους καθιστούν κατάλληλους για ειδικές εφαρμογές όπου άλλα υλικά ενδέχεται να μην λειτουργούν τόσο αποτελεσματικά.

Το τιτάνιο παρουσιάζει εξαιρετική αντοχή στη διάβρωση, ειδικά σε επιθετικά περιβάλλοντα όπως το θαλάσσιο νερό, η χημική επεξεργασία και οι θαλάσσιες εφαρμογές.Αυτή η αντοχή στη διάβρωση συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού και μειώνει το κόστος συντήρησης.

Το τιτάνιο έχει υψηλή αναλογία αντοχής προς βάρος, καθιστώντας το σημαντικά ισχυρότερο από πολλά άλλα μέταλλα, όπως το ανοξείδωτο χάλυβα ή τα κράματα αλουμινίου, ενώ είναι πολύ ελαφρύτερο.Αυτή η ιδιότητα είναι ζωτικής σημασίας στην αεροδιαστημική βιομηχανία., ναυτιλιακών και αυτοκινητοβιομηχανιών όπου η εξοικονόμηση βάρους είναι κρίσιμη.

Το τιτάνιο είναι βιοσυμβατό και μη τοξικό, καθιστώντας το ιδανικό για ιατρικά εμφυτεύματα όπως ορθοπεδικά εμφυτεύματα και χειρουργικά όργανα.Ενσωματώνεται καλά στο ανθρώπινο σώμα και ελαχιστοποιεί τον κίνδυνο ανεπιθύμητων ενεργειών.

Το τιτάνιο διατηρεί τις μηχανικές του ιδιότητες σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές όπου απαιτείται θερμική σταθερότητα.Αυτό περιλαμβάνει αεροδιαστημικά εξαρτήματα και βιομηχανικές διεργασίες που περιλαμβάνουν υψηλή θερμότητα..

Το τιτάνιο έχει χαμηλό συντελεστή θερμικής διαστολής, παρόμοιο με το ανοξείδωτο χάλυβα.διασφάλιση της αξιοπιστίας σε κρίσιμες εφαρμογές.

Το τιτάνιο είναι γνωστό για την αντοχή και τη μακρά διάρκεια ζωής του, ακόμη και σε δύσκολες συνθήκες λειτουργίας.Παρά το υψηλότερο αρχικό κόστος σε σύγκριση με ορισμένα άλλα υλικά.

Οι φλάντζες πλακών από τιτάνιο προτιμούνται σε βιομηχανίες όπου ο μοναδικός συνδυασμός των ιδιοτήτων τους είναι απαραίτητος, όπως η αεροδιαστημική βιομηχανία, η χημική επεξεργασία, τα εργοστάσια αφαλάτωσης και οι υπεράκτιες πετρελαϊκές πλατφόρμες.

5Η διαδικασία παραγωγής φλάντζων πλακών από τιτάνιο

Επιλογή υλικού:

Σύνθεση τιτανίου: Η διαδικασία ξεκινά με την επιλογή του κατάλληλου κράματος τιτανίου με βάση τις απαιτήσεις εφαρμογής.15Pd), επιλέγονται για τις ειδικές μηχανικές τους ιδιότητες, την αντοχή στη διάβρωση και άλλα σχετικά χαρακτηριστικά.

Τρίψιμο και διαμόρφωση:

Προετοιμασία πρώτης ύλης: Τα σφαιρίδια ή οι ράβδοι τιτανίου κοπίζονται σε κατάλληλα μήκη με βάση τις απαιτούμενες διαστάσεις της φλάντζας.

Σφυρηλάτηση ή έλαση: Το υλικό τιτανίου θερμαίνεται σε βέλτιστη θερμοκρασία και σχηματίζεται χρησιμοποιώντας τεχνικές σφυρηλάτησης ή έλασης για να σχηματιστούν τα αρχικά κενά φλάντζας.Αυτό περιλαμβάνει το σχηματισμό του λαιμού και του προσώπου της φλάντζας.

Επεξεργασία:

Επεξεργασία: Οι σφυρηλατημένες ή τυλιγμένες κενές μονάδες τιτανίου υποβάλλονται σε επεξεργασίες ακριβείας.Αυτό περιλαμβάνει την περιστροφή για την επίτευξη της επιθυμητής εξωτερικής διάμετρος (OD) και το άλεμα για τη δημιουργία της επιφάνειας φλάντζας (υψωμένο πρόσωπο, επίπεδης επιφάνειας, ή δακτυλιοειδούς σύνδεσης σύμφωνα με τις προδιαγραφές ASME B16.5).

Τρυπές: Τρυπώνται τρύπες στο φλάντζ για να χωρέσουν οι βίδες και να εξασφαλιστεί η σωστή ευθυγράμμιση με τους σωλήνες σύνδεσης.

Προετοιμασία συγκόλλησης:

Στρογγυλοποίηση: Τα άκρα της φλάντζας του λαιμού συγκόλλησης, ειδικά η περιοχή όπου συνδέεται με τον σωλήνα, είναι στρογγυλοποιημένα για να διευκολύνουν τη συγκόλληση.

Διάταξη:

Συστήματα συγκόλλησης: Οι φλάντζες λαιμού συγκόλλησης τιτανίου συνήθως συγκολλούνται χρησιμοποιώντας συγκόλληση TIG (Tungsten Inert Gas) ή παρόμοιες μεθόδους κατάλληλες για κράματα τιτανίου.Η συγκόλληση πραγματοποιείται με προσοχή για τη διατήρηση μιας προστατευμένης ατμόσφαιρας (αργκόνιο ή ήλιο) για την πρόληψη της μόλυνσης και της οξείδωσης, το οποίο μπορεί να θέσει σε κίνδυνο την αντοχή του τιτανίου στη διάβρωση.

Επιθεώρηση συγκόλλησης: Η επιθεώρηση μετά τη συγκόλληση περιλαμβάνει μη καταστροφικές μεθόδους δοκιμής (NDT), όπως δοκιμές διείσδυσης βαφής ή δοκιμές υπερήχων για την επαλήθευση της ακεραιότητας των συγκόλλησεων.

Θερμική επεξεργασία (εάν απαιτείται):

Επεξεργασία με θέρμανση: Ανάλογα με το κράμα τιτανίου και τις ειδικές απαιτήσεις, μπορεί να εφαρμοστεί θερμική επεξεργασία με θέρμανση ή μείωση της πίεσης για τη βελτιστοποίηση των ιδιοτήτων του υλικού και τη μείωση των υπολειμματικών πιέσεων.

Τελική επιθεώρηση και δοκιμή:

Επιθεώρηση διαστάσεων: Κάθε φλέγγι λαιμού συγκόλλησης υποβάλλεται σε αυστηρούς ελέγχους διαστάσεων για να διασφαλιστεί ότι πληροί ακριβείς ανοχές και προδιαγραφές, συμπεριλαμβανομένων εκείνων που ορίζονται από το ASME B16.5.

Οπτική και επιφανειακή επιθεώρηση: Οι οπτικές επιθεωρήσεις διασφαλίζουν ότι δεν υπάρχουν ελαττώματα ή ατέλειες επιφάνειας που θα μπορούσαν να επηρεάσουν την απόδοση ή την ακεραιότητα.

Δοκιμή πίεσης: μπορεί να διενεργείται δοκιμή υδροστατικής ή πνευματικής πίεσης για την επαλήθευση της ακεραιότητας πίεσης και της αντοχής στη διαρροή της φλάντζας υπό καθορισμένες συνθήκες.

Επεξεργασία επιφάνειας και τελική επεξεργασία:

Επιφανειακή επικάλυψη: Ανάλογα με την εφαρμογή, μπορούν να εφαρμοστούν επεξεργασίες επιφάνειας όπως παθητικοποίηση ή ανωδίαση για την περαιτέρω ενίσχυση της αντοχής στη διάβρωση ή τη βελτίωση της τελικής επιφάνειας.

Σημείωση και ταυτοποίηση: Κάθε φλάντζη φέρει σημαντικές πληροφορίες, όπως η ποιότητα του υλικού, το μέγεθος, η κλάση πίεσης και η ταυτοποίηση του κατασκευαστή για την ιχνηλασιμότητα.

Συσκευή και αποστολή:

Μόλις ολοκληρωθούν ικανοποιητικά οι επιθεωρήσεις και οι δοκιμές, οι φλάντζες λαιμού συγκόλλησης από τιτάνιο συσκευάζονται προσεκτικά για να αποφευχθεί η βλάβη κατά τη μεταφορά και την αποθήκευση.Στη συνέχεια αποστέλλονται στους πελάτες ή στα κέντρα διανομής.

6Εφαρμογές της φλάντζης από πλακέτα τιτανίου DIN2503

• Κατασκευή αγωγών: Χρησιμοποιείται για τη σύνδεση τμημάτων αγωγών, εξασφαλίζοντας ασφαλείς και χωρίς διαρροές συνδέσεις κατά τη μεταφορά υγρών.
• Επεξεργαστήρια και πετροχημικές εγκαταστάσεις: εγκαθίστανται σε μονάδες επεξεργασίας για τη σύνδεση δοχείων, αντιδραστήρων και ανταλλακτών θερμότητας, όπου η αντοχή σε διαβρωτικές χημικές ουσίες είναι απαραίτητη.
• Πλατφόρμες υπεράκτιας χρήσης: Χρησιμοποιούνται σε υπεράκτιες εξέδρες γεωτρήσεων και πλατφόρμες παραγωγής για να αντέχουν σε θαλάσσια περιβάλλοντα και σκληρές καιρικές συνθήκες.
• Εγκαταστάσεις επεξεργασίας αερίου: Χρησιμοποιούνται σε συμπιεστές, αντλίες και βαλβίδες για τη διατήρηση της λειτουργικής ακεραιότητας και ασφάλειας.
